Ugradnja metalnih cevi

Polaganje inženjerskih sistema u kući često izvode sami vlasnici. Za instalaciju odabire se materijal koji se lako povezuje sa zajedničkim cevovodom. Metalne cijevi - zajednička opcija za kreiranje vodovoda u privatnoj kući ili stanu. Zahvaljujući dizajnerskim karakteristikama, oni su fleksibilni i izdržljivi, istovremeno zadržavajući određeni oblik. U ovom članku ćemo objasniti kako instalirati metal-plastične cevi sopstvenim rukama.

Karakteristike i svojstva

Struktura metalnih cevi

Metalno-plastične cevi se odlikuju uspešnom kombinacijom dva materijala u jednom dizajnu, a njihov spoljni sloj je od trajnog zaštitnog polietilena, unutrašnji dio je polietilen hrane koji obezbeđuje sigurnost vode za piće, a između lepljivih brtvila drži se aluminijumski sloj. Metalna komponenta je neophodna da bi se nadoknadila ekspanzija plastike tokom zagrevanja i da bi se snabdevale cijevi. Dizajn je odredio svojstva i obim upotrebe proizvoda. Vodovod metalnih cevi - najpopularnija verzija njihove upotrebe, pored toga, materijal je pogodan za grijanje i podno grejanje, ugrađen je u kuhinju iu kupatilu. Među prednostima proizvoda:

  1. Visoka otpornost na koroziju i hemijski napad.
  2. Jednostavnost ugradnje i mogućnost popravke prilikom povezivanja sa navojnim priključkom.
  3. Nema depozita unutar cevi.
  4. Sposobnost održavanja određenog oblika.
  5. Povoljan trošak.
  6. Dug vek trajanja.

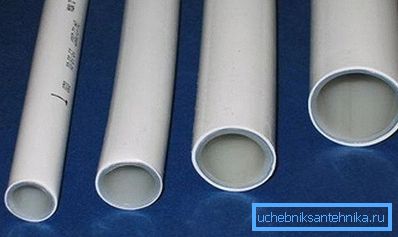

Metalne cevi različitog prečnika

Prečnik proizvoda je 16-53 mm, ali najzahtevnije cijevi su O 16 i 20 mm, a samim dijelovima potrebni su dimenzije da budu jeftiniji od drugih dimenzija. Cijevi su dostupne u kalemu znatne dužine, tako da možete sječiti bilo koju dužinu. Radna temperatura cevi kreće se od 0 do +95 ° C. Kod obeležavanja proizvoda naznačen je proizvođač, nominalni pritisak i temperatura, prečnik i tip materijala. Ove informacije su dovoljne da biraju ako nije na cevi, to znači da ne biste trebali kupiti takav proizvod.

Stvaranje dijagrama ožičenja cevi omogućava vam da izračunate svoj snimak i broj priključaka. Određuje mesto pričvršćivanja cevi na zidove ili sečenje vrata za skriveno ožičenje cjevovoda. Cevovod možete označiti direktno na zidovima - to će olakšati rad.

Metode povezivanja

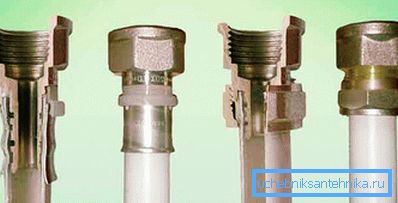

Metode povezivanja

Instalacija je moguća na dva načina:

  • navojna kompresija;
  • pritisak (trajna veza).

Za povezivanje sa navojnim priključkom nije potreban nikakav poseban alat, može se rastaviti i preokrenuti. Među nedostacima su visoka cena delova kompresije i potreba za proverom i zategnjavanjem veze. Takav sistem ne može biti zid na zidu, a delovi tela podložni koroziji i habanju.

Split veza se može isključiti

Pričvrsna spojnica pouzdano i izdržljivo povezuje cijevi, najčešće se koristi za montažu skrivenih ožičenja podnog grejanja. Kombinacija nema propuste, ali zahteva posebnu štampu i malo iskustva sa ovom opremom.

Priključak sa priključkom nije preklopljen.

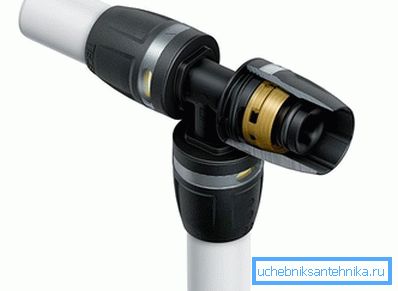

Push fitting

Pored razmatranih metoda, postoji i alternativna veza - potiskivanje. Ovo je samo-zaključna veza koja ne zahteva upotrebu opreme. Unutar slučaja moderne montaže, ugrađena je spojnica i opružni prsten, kao i zaptivni prstenovi kako bi se sprečilo curenje. Prilikom montiranja neophodno je da cev postavite do kraja do kraja. Da biste kontrolisali fiksiranje ivice cevi, u priključnoj spojnici se nalazi prozor za pregledanje. Telo proizvoda je otporno na udarce, napravljeno je od otpornog polimera.

Sastav se koristi za hladnu i toplu vodu i služi 50 godina. Materijal je ekološki prihvatljiv i siguran za vodu za piće.

Alati za rad

Alati

  • Pritisni pištolj za jednodelni priključak.
  • Oštre makaze za sečenje metalnih cevi.
  • Kalibrator
  • Ključevi.
  • Brusni papir i file.
  • Merenje trake i olovka.
  • Opruga za savijanje cevi.

Tehnologija montaže

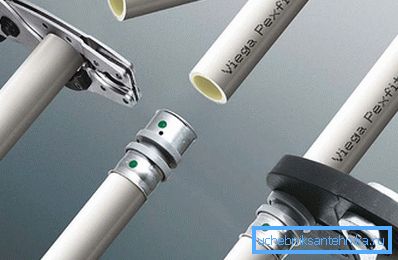

Tehnologija montaže

Montaža plastičnih cevi vrši se na sledeći način:

  1. Potrebna dužina cevi se meri, uzimajući u obzir pojavu u fiksiranju i sečenju duž planirane linije. Proces sečenja je teški zbog mekšine cevi i njegove tendencije za iskrivljavanje. Ako je ivica postavljena, ona se poravna sa kalibratorom. Oštre ivice cevi i bore se očiste okruglim fajlom. Ako se to ne uradi, oštetit će gumenu zaptivku prigušnice, a čvrstoća spoja će biti prekinuta. Sečenje cevi se vrši specijalnim makazama, pri upotrebi drugih alata, rez je neujednačen, a zaštitni sloj cevi može biti oštećen. Na takvom mestu može doći do curenja vode.
  2. O-prstenovi se nalaze na priključku za montažu i unutar gumene zaptivke - pre priključivanja, vodite računa da su pogodni. Posle inspekcije, na ivicu cevi stavlja se matica za pritisak i prsten, koji je ravna ili sukobljena. Zadnja opcija je postavljena na tanak strani na maticu.
  3. Kalibrator se ubacuje u ivicu cevi i rotira u različitim pravcima. Ovo je neophodno za povećanje unutrašnjeg prečnika, ovaj proces se naziva flaring. Za tesnu vezu, veličina mlaznice prelazi presek cevi.
  4. Nakon navlaženja fitinga, preko nje se izvlači cev, navrtka sa zaptivnim prstenom se gurne i zategnuta pomoću ključa. Pogodno je koristiti dva alata - jedan za držanje fitinga, a drugi za zatezanje navrtke. Zategnuta je do pojavljivanja karakteristične pukotine, ako nastavite da se uvijaju, metal će pucati.
  5. Za prelazak sa metaloplastične cijevi na metal koristi se obujmica. Takođe vam omogućava povezivanje cevi različitih prečnika. Montaža kanalizacionih cevi vrši se pomoću kompresionih fitinga.

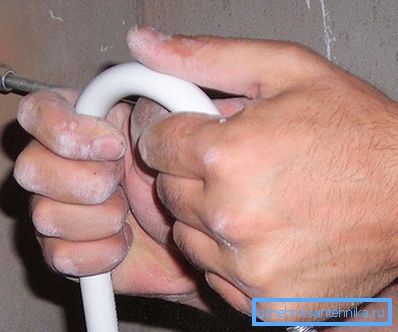

Kako ispravno savijati cev

Bijeg cijevi

Za razliku od plastičnih cevi, komunikacije od metala i plastike mogu se savijati pod pravim uglom, što štedi količinu skupog montaža, a odsustvo zglobova eliminiše curenje. Za savijanje cevi na više načina:

  • Ručno bez upotrebe alata, ova metoda je pogodna za savijanje pod uglom do 20 °.
  • Nakon što se krivina zagreje sušačem objekta, krivina se vrši jednostavnim kretanjem. Ova metoda zahteva negu, ne možete pregrijati plastiku.
  • Pomoću posebne opruge koja je umetnuta u cev i omogućava vam jednostavno i tačno savijanje proizvoda. Za svaki odeljak izabrana je odgovarajuća opruga.
  • Poseban bend za cijevi, ovaj alat će pomoći majstorima koji nemaju iskustva. Algoritam upotrebe je jednostavan - podešen je željeni ugao i u metalnu pločicu se ubacuje cijev, a miješanje ručica vrši se savijanje.

Savijanje cevi O16 mm (napravljeno ručno) mora biti takvo da rezultujuće rastojanje između cijevi ne bude manje od 80 mm.

Pričvršćivanje cevovoda do zida

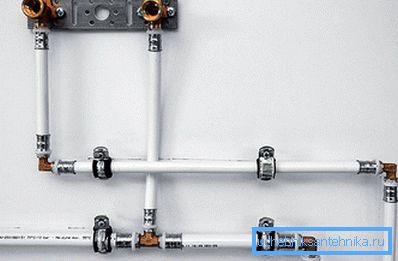

Pričvršćivanje cevi do zida

Za pričvršćivanje metal-plastičnih cevi koristite posebne klipove, u kojima je proizvod jednostavno umetnut. Izrađeni su za različite delove cevi. Pre nego što se montiraju klipovi, vrši se markiranje, a onda će se cjevovod položiti. Pričvršćivanje na zid se vrši pomoću zavrtnja ili vijka, njegov tlak je 1 metar, čime se izbjegavaju ispružene cijevi. Na mestu gde se cevovod rotira, fiksiran je sa obe strane.

Nakon razmatranja svih načina instalacije, možete odabrati za sebe najpristupačnije i prihvatljive.

Video

Ovaj video će vas upoznati sa osnovnim pravilima rada sa plastičnim cevima:

Sa ovog videa naučićete kako savijati metal-plastičnu cijev bez posebnog alata. Takođe na video snimku su informacije o radu sa provodnikom za MP cijevi:

Fotografija

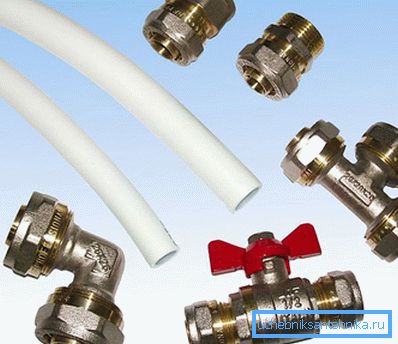

Kompresioni fitingi za metalnu cijev

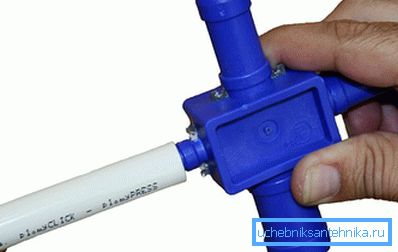

Kalibrator od metalne folije

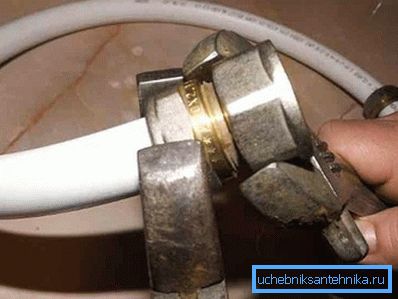

Pričvršćivanje cevi u kompresionom fitingu

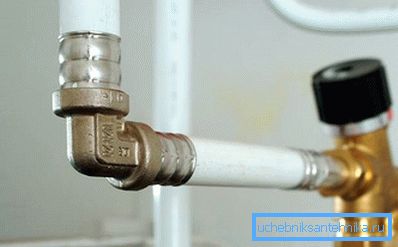

Pričvršćivanje u vodovodnom sistemu

Push fitting

Tee perekhodka za povezivanje sa metalnom cevi

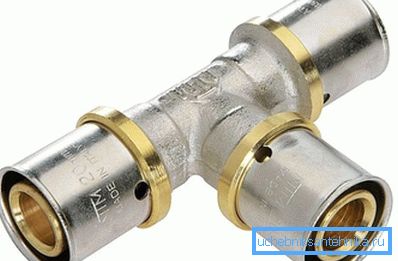

Fitig presijačica
