Ormarić za kontrolu pumpe

Kontrolni ormar pumpe je mozak autonomnog sistema vodosnabdevanja, omogućava vam da kontrolišete svoj rad. Zahvaljujući svojoj instalaciji, rad opreme je produžen i energija se čuva. Ormarić je mesto gde su sve jedinice za kontrolu i sigurnost sastavljene. Takvi blokovi se formiraju za vodosnabdevanje, kanalizaciju, gašenje požara, grejne sisteme.

Svrha

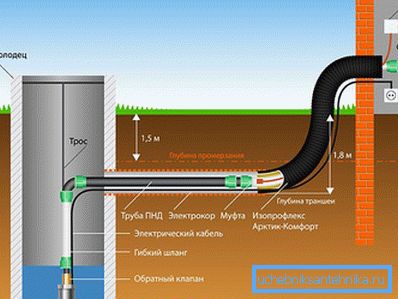

Princip rada kontrolnog kabineta

U ormanu su kompaktno postavljene kontrole nekoliko inženjerskih sistema: vodosnabdijevanje, njegovo pražnjenje i odvodnjavanje. U distributivnoj strukturi postoje ugrađeni blokovi koji kontrolišu pumpu sa potopljenom pumpom koja obezbeđuje funkcionisanje vodovoda i grejanja i drenažu koja se koristi za automatsko pumpanje vode. Svi elementi kontrole i prekidanja su zaštićeni metalnim zidovima od spoljašnjeg uticaja. Funkcije uređaja uključuju:

  1. Organizacija ručnog i automatskog režima rada, zaštita pumpi od kratkih spojeva i ograničenja preopterećenja, izuzeci nepotpunog načina rada faze.
  2. Praćenje glavnih parametara sistema vodosnabdevanja: nivo vode, pritisak u cevima, temperatura i drugi podaci koji utiču na stabilnost pumpe. Informisanje o statusu radnih mehanizama.
  3. Glatko pokretanje i zaustavljanje elektromotora.
  4. Zaštita od prekida.
  5. Smanjena potrošnja energije.
  6. Podešavanje promene pumpi u slučaju nesreće i izlazak jednog od sistema.
  7. Alarm upozorite pomoću signala releja suvog prolaza.
  8. Implementacija rada u režimu spavanja, kada nema analize vode.
  9. Kada kontrolišete nekoliko pumpi, radna jedinica se periodično menja, što omogućava izjednačavanje opreme.

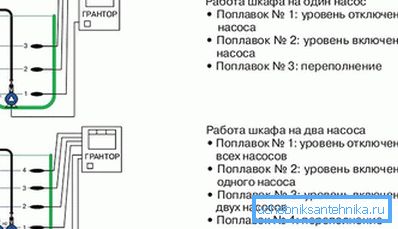

Operacija kabineta

Princip rada kabineta pretpostavlja da je motor pumpe uključen kada signal dolazi na senzor; Kontrola se može izvršiti u ručnom režimu pomoću dugmadi iu automatskom režimu. Druga opcija je glavna.

Standardna oprema

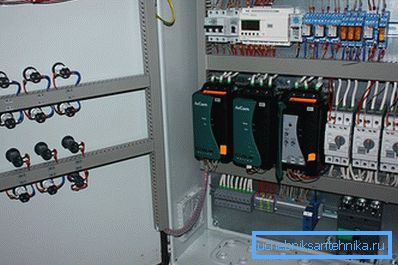

Ormarić za kontrolu pumpe sa mekim starterom

Kontrolni ormani za sve vrste pumpi imaju istu konfiguraciju:

  • Telo je metalna kutija koja sadrži elektromehaničku opremu.
  • Faza kontrolne jedinice - tri senzora koja prijavljuju rad svake faze. Postavljen je ispred hardvera.
  • Na njemu se postavljaju prednji panel - tasteri Start i Stop, indikatori rada pumpe i releja automatski premeštaju u ručno.
  • Osigurač - rele, aktiviran tokom kratkog spoja. Uređaj ima talasni element koji gori na visokom naponu i otvara krug, štiti svu opremu kućišta i navijanje elektromotora od oštećenja.
  • Kontaktor - je prekidač koji obezbeđuje energiju za priključke pumpe i isključuje uređaj od napona.
  • Kontrolna jedinica kontroliše režime rada pumpe. Priključci senzora nalaze se u bunaru ili rezervoaru, au slučaju drenažne pumpe - u septičkom rezervoaru. Set senzora - smanjenje i podizanje nivoa vode i prelivanja, daje komandu da uključi ili isključi uređaj.
  • Frekventni pretvarač - obezbeđuje glatko pokretanje i zaustavljanje asinhronog motora, reguliše brzinu rotacije u početnoj fazi i u trenutku isključivanja.
  • Senzori temperature i pritiska su povezani sa kontaktorom, njihova očitavanja ne dozvoljavaju uključivanje uređaja u neprihvatljivim uslovima - pri negativnoj temperaturi i visokom pritisku.

Dimenzije kućišta zavise od broja upravljačke opreme i dodeljenih funkcija. Masivna konstrukcija ima izvođenje poda, au kompaktnoj veličini kućište je fiksirano na zidu.

Vrste uređaja

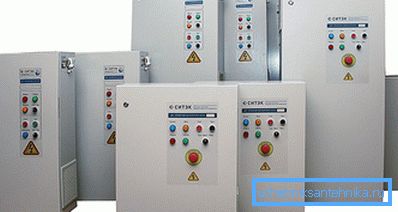

Varijante ormara za kontrolu pumpe

Na raspolaganju je nekoliko tipova upravljačkih ormara za pumpu:

  • sa direktnim startom - uređaji su kompaktni i jednostavni za upravljanje, uključivanje i isključivanje potrebnog broja pumpi, vrše automatsku promenu jedinica;
  • sa jednim pretvaračem frekvencije - glatko reguliše brzinu motora, smanjuje potrošnju energije;
  • sa uređajem za mekani start - obezbeđuju zaštitu jedinica od mehaničkih preopterećenja, vodenog čekića i startne struje;
  • sa frekventnim pretvaračima instaliranim na sve motore (od 1 do 5) - podržava parametre rada prema senzorskim očitavanjem, povezuje pumpe za rezervne kopije u automatskom režimu.

Servis

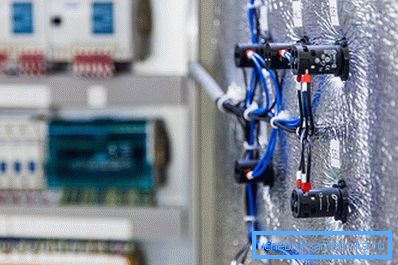

Održavanje kontrolnog ormana pumpe

Proizvođač snabdeva opremom tehničkim pasošem i uputstvima. Pre uključivanja automatizacije, trebali biste se upoznati sa šemom i preporukama. Održavanje ormara se sastoji u čišćenju ventilacionih filtera, zamenjivanju izrađenih delova, pričvršćavanju kontakata i vijaka za pričvršćivanje. Ventilator i radijator pretvarača moraju ukloniti prašinu. U slučaju ozbiljne štete, vrši se garancija.

Svi radovi na održavanju na kućištu se obavljaju isključivanjem.
