Montaža polipropilenskih cevi

Plastične cevi postepeno zamenjuju metal u svim inženjerskim sistemima kod kuće - vodovod, grijanje i kanalizacija. Njihova popularnost promovisana je dugim trajanjem rada, razumnom cenom i jednostavnom instalacijom. Cijevi od polipropilena su pogodne za transport vruće i hladne vode. Oni sadrže stabilizatore koji pružaju posebnu otpornost na promjene visokog pritiska i temperature.

Svaka osoba može da izvrši instalaciju cevi propilena sopstvenim rukama i da napravi kvalitetnu vezu koju ne morate imati profesionalno znanje - dovoljno je pratiti tehnologiju.

Označavanje

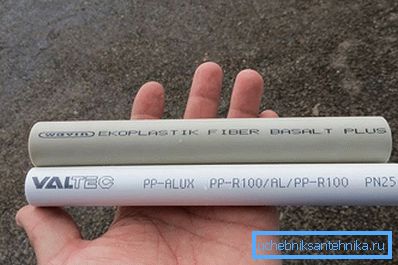

Označavanje cevi od polipropilena

Cijevi od polipropilena su pogodne za bilo koju svrhu, ali treba ih odabrati prema karakteristikama označenim oznakom:

  • PN 10, 16 - Tankoplastna cev se koristi za napajanje hladne vode.
  • PN 20 - ojačan staklenim vlaknima i može se koristiti za toplu i hladnu vodu.
  • PN 25 je cev sa debelim zidovima i slojem aluminijumske armature koja se koristi u sistemu grijanja i podnim grejanjem.

Ojačanje cevi se vrši kako bi se kompenzovao proširenje kada se zagreje. Ovo je značajan nedostatak propilena, jer gubi svoj oblik na temperaturama iznad + 20 ° C. Postavljanje aluminijumske trake između plastičnih slojeva izbegava produžavanje materijala. Prečnik cevi nudi se u širokom opsegu od 16 do 125 mm.

Profili propilenskog cjevovoda

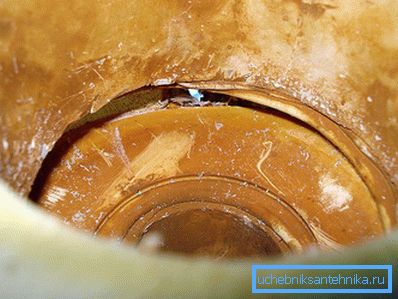

Polipropilenske cevi nakon nekoliko godina rada

  • deponija krečnjaka se ne nanosi na glatku površinu plastike;
  • mala težina olakšava instalaciju;
  • ograničenja temperature od -10 do +90 ° C;
  • izdržljivost 50 godina;
  • ne pucajte kada se voda zamrzava;
  • nisu provodnici električne energije.

Da bi se produžio vek trajanja sistema grejanja propilenskih cijevi trebalo bi da prati temperaturu vode u rasponu od +70 ° C.

Metode distribucije vodovodnih cevi

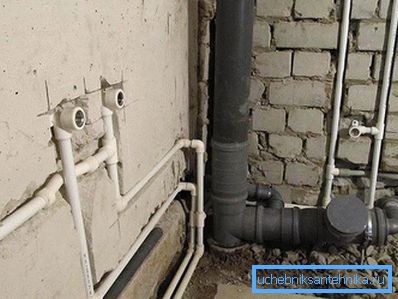

Ugradnja vodovodnih cevi u kupatilu

Cjevovodi od priključne točke do glavne linije do krajnjih tačaka - slavine, toaleti, kade, mogu biti otvoreni ili sakriveni u zidu. Druga opcija ne pokvari izgled kuće, ali je teže instalirati i koristiti. Zahteva čvrste delove cevi i pristup zglobovima. Otvorenim metodom, cevi se postavljaju blizu poda, a u vertikalnoj ravni - u uglovima soba.

Shema ožičenja je kolektor - hladna i topla voda se isporučuje uobičajenom kolektoru, a od nje je usmjereno po tački i konzistentno - to je jednostavniji način kada se cijevi izvode direktno pomoću tijela. Postoji još jedna opcija sa utičnicama za petlje, ali nije popularna.

Grejanje rasporeda

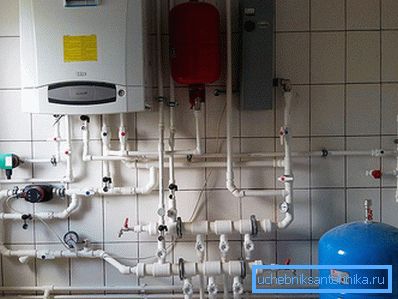

Instalacija grejanja od polipropilenskih cevi

Izrada plana ugradnje grijanja, uzimaju se u obzir svi detalji, naznačen je položaj priključaka i adaptera. Označava lokaciju fiksiranja cijevi i radijatora. Priključak se vrši pomoću jedne ili dvije cevi, odozdo ili sa strane. Mala linearna ekspanzija je inherentna iu ojačanim cevima, što se mora uzeti u obzir u dizajnu. Ergonomija sistema - važan kriterijum, neophodno je postaviti minimalni broj okreta.

Mogućnosti instalacije

Fitingi od polipropilena

Priključak cevi se vrši fitingom, ovi delovi su navojni, koriste se za stvaranje odvojivih spojeva i izrađeni su od jedne plastike koja se koristi za stvaranje trajnog zavarenog spoja. Priključni elementi moraju biti dobre kvalitete, jer stezanje cjevovoda zavisi od toga. Ne postavljajte deformisane delove. Kod krivine, koriste se uglovi ili cevi savijene pomoću posebne tehnologije, što nije uvek moguće. Lemljenje vertikalnih i horizontalnih dijelova uređaja vrši se pod pravim uglom, kako bi se osigurala neometana termička ekspanzija. Ukoliko se plinovod sa toplom i hladnom vodom nalazi u blizini, onda vrela mora biti veća, inače se kondenzat pojaviti na hladnom.

Elementi sa navojem su skupi, tako da pokušavaju da precizno prebroje svoj broj i ne naplaćuju ih zalihama, a oprema i cevi su pristupačni, tako da se kupuju više od potrebne količine, pošto se neki materijali mogu pogoršati tokom neuspešnog zavarivanja.

Pričvršćivanje cevi se vrši korakom od 500 mm, treba ga kupiti sa ostatkom materijala. Radovi na cevi za lemljenje se izvode na sobnoj temperaturi nižu od +5 ° C.

Alati za rad

Plastične cijevi za lemljenje Proton

  1. Kućno električno lemljenje za cevi sa setom mlaznica željenog prečnika.
  2. Oštre makaze za metal.
  3. Roulette, olovka.
  4. Aparat za brijanje - alat za skidanje ojačanih cijevi.

Materijali

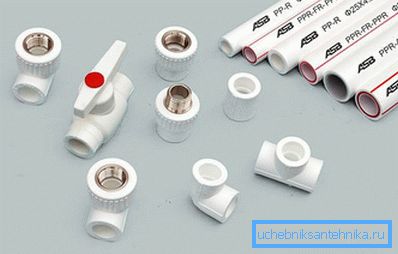

Polipropilenske cijevi i fitingi

Pored plastičnih cevi željenog prečnika, koji imaju standardnu ​​dužinu od 4 m, trebat će vam oprema:

  • spojnice za ravne dužine;
  • mačke i krstovi za grane;
  • utikači za hermetičko zaptivanje krajeva cevi;
  • navojni priključci za povezivanje sa instrumentima i ventilom;
  • kuglični ventili;
  • obujmice za montažu cevi na zidove.

Cevovod se instalira nakon ugradnje vodovoda i radijatora za pričvršćivanje. Postavljanje cevi je označeno na zidovima, pričvršćivači su fiksirani markiranjem.

Lemljenje

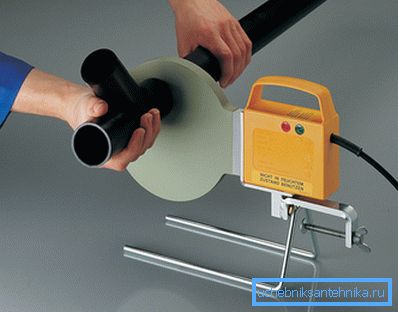

Cijevi lemljenje

Za ugradnju cevi, oni biraju pogodno mjesto, možete zalepiti pojedinačne čvorove, a zatim ih spojiti na zajednički cjevovod.

  1. Nakon ugradnje mlaznice na lemljenje, uređaj se uključuje na mrežu za grejanje. Normalna temperatura uređaja je 260 ° C, kada dođe do releja.
  2. Jedan komad potrebne dužine seče od cijevi, a glavna stvar nije oštećenje materijala pomoću makaze i sečenja pod pravim uglom. Ako ostanak ostane, oni se temeljito očiste.
  3. Krajevi reza se degaze.
  4. Ako se koristi cijev s slojem armature, prethodno se očisti brijačem. Alat uklanja sloj na donji sloj propilena i dalje se iste radnje vrše kao kod konvencionalne cevi.
  5. Sada se meri dubina lemljenja, zbog čega se ivica cevi ubacuje u priključak ili spojnicu, a dubina ronjenja je označena crticom. Cev se zagreva spolja, a montaža iznutra. Istovremeno se ubacuju u mlaznice, ako zbog neiskustva to ne možete učiniti, onda prvo stavite na fitinge. Vreme zadržavanja delova na mlaznici zavisi od njihovog prečnika - 16 mm - 4 sekunde, 20 mm - 5 sekundi, 25 mm - 7 sekundi, 32 mm - 8 sekundi. Što je cijev veća, duže se zagrijava.
  6. Oni istovremeno uklanjaju delove glatkim pokretom bez okretanja i odmah ih ubacuju jedni u druge do željene linije. U tom položaju zadržite 5-6 sekundi da biste popravili plastiku.

Ne pomerajte delove, u suprotnom šiv neće biti čvrsta.

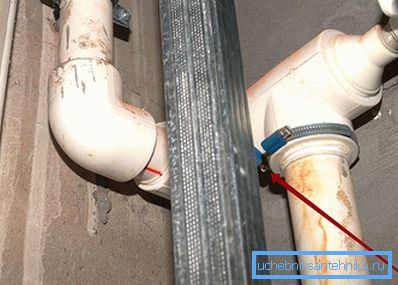

Propuštanje lemljenja

Gledajući u cev, možete procijeniti kvalitet šavne ploče, ukoliko je materijal pregrejan, postojaće kap po kapu koji se preklapa sa unutrašnjim prostorom. Neuspešna veza treba posmatrati kao iskustvo i izvršiti novu. Svi elementi su sukcesivno zavareni u jednom uzorku.

Neophodno je pravilno distribuirati sekvencu priključnih delova kako ne bi trebalo zavarivati ​​na udaljenom mestu.

Povezivanjem sledećeg segmenta sa glavnom linijom, morate držati lemljenje na težini, jedna od mlaznica je ubačena u cev, a čaura postavljena na drugu.

Ne dozvoliti vlagu i zagađenje na cevima, dovodi do deformacije šavova i pojavljivanja curenja tokom rada. Svi dijelovi za ugradnju sistema moraju biti od jednog proizvođača, inače će se razlikovati u hemijskom sastavu i neće se dobiti tesna veza.

Video

Na ovom videu možete videti kako se spajaju lemljenje polipropilenskih cevi i instalacija miksera:
