Montaža mjerača otpadnih voda

Obezbeđivanje stambenih zgrada sa inženjerskim komunikacijama je važan aspekt povećanja udobnosti življenja. Život u pojedinačnoj kući se odlikuje visokom potrošnjom vode za ekonomske potrebe bez naknadnog korištenja: zalivanje bašte, vrta, potrošnje vode od strane ljudi i životinja itd. Kako ne bi plaćali usluge otpadnih voda za potrošenu vodu, neophodna je montaža brojača otpadnih voda. Merač će pokazati da u stvarnosti mnogo vode ulazi u kanalizaciju nego što ulazi u kuću.

Merač protoka otpadnih voda je visokotehnološki uređaj koji ima svoje elektronske komponente i osigurava tačnost i pouzdanost merenja. Dizajn instrumentne osnove i sklopova instrumenta omogućava rad u hemijsko agresivnim sredinama, bez gubitka pouzdanosti i tačnosti merenja.

Kako oni rade?

Kanalizatori su podeljeni u sledeće tipove, zavisno od toga koji princip rada su u osnovi njihovog rada:

  • ultrazvuk;
  • elektromagnetski;
  • lever-klatno.

Prema metodi merenja, uređaji za merenje otpadnih voda podeljeni su na dva tipa:

  • Računanje nivoa protoka u cevi. Količina otpadnih voda se određuje u zavisnosti od veličine kanala.
  • Računanje brzine protoka zajedno sa nivoom protoka otpadne vode u cevi. Količina otpadnih voda se određuje u skladu sa principom "područje brzine".

Ultrazvučni brojači

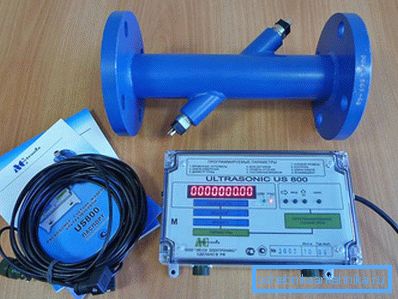

Ultrazvuk

Visoko precizni uređaji dizajnirani za merenje količine tečnosti. Merenja se vrše pomoću senzora koristeći metod kvadratne brzine, koji se lako montiraju u kolektor. Koriste se u otvorenim kanalima, sistemima sa samo-tečnim sistemom, cevovoda bez pritiska, u industrijskoj oblasti za komercijalno računovodstvo. Prilikom sastavljanja uređaja sa hidrostatičkim senzorima, pored praćenja zapremine pražnjenja, nadgleda se i punjenje kanalizacione mreže.

Instalacija se vrši u cevovodu ili kanalima bez izvođenja dodatnih građevinskih radova.

Rad ultrazvučnih senzora baziran je na merenju razlike u vremenu prolaska ultrazvučnih oscilacija u smeru toka tečnosti i protiv njega. Senzori (piezoelektrični pretvarači) se montiraju na merni deo, koji pokreću uzbuđenje ovih impulsa.

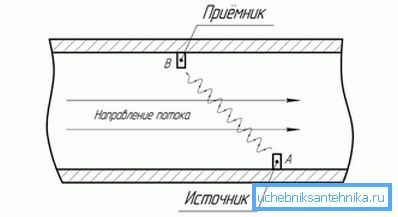

Princip rada ultrazvučnog brojača

Ultrazvučni senzor ugrađen je pod uglom u odnosu na deo protoka. Brzina se može izmeriti jednim ili dvostrukim gredama ultrazvučnih vibracija. Senzori rade izmenjeno, prvo kao emiter, a zatim kao prijemnik. Pokret fluida izaziva promjenu u vremenu potpunog širenja signala duž struje i protiv njega. Na osnovu primljenih signala, utvrđuje se brzina i zapremina otpadnih voda u cjevovodu.

Prednosti uređaja ove vrste leži u njihovoj svestranosti, mogućnostima ugradnje u cjevovode bilo koje geometrije prečnika do 9 m. Merenja se javljaju u bilo kom pravcu protoka. Nije potrebna izgradnja dodatnih bunara ili mernih komora za ugradnju uređaja.

Nedostaci uređaja uključuju potrebu za stalnim čišćenjem senzora. Heterogenost otpadnih voda, prisustvo mehurića, suspenzija smanjuje pouzdanost indikatora. Greška u merenju dostiže 5%.

Elektromagnetski princip

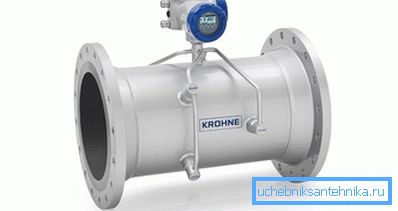

Elektromagnetski

To su jednostavni, ali pouzdani instrumenti za merenje zapremine otpadnih voda, uključujući nezdravljene. Nanesite na sisteme za gravitaciju i pod pritiskom, pod uslovom da pritisak u kanalizaciji ne prelazi 40 bara.

Princip rada merača protoka baziran je na merenju elektromotorne sile (EMF), koja se javlja u otpadnim vodama prilikom prolaska kroz vještačko magnetno polje. Brzina protoka je direktno proporcionalna rezultatu emf-a, koji se pretvara u signal koji se unosi u kontrolni uređaj uređaja. Merenje količine otpada je moguće samo ako vrše električnu struju, jer se rad uređaja zasniva na Faradejevom zakonu (magnetna indukcija). Tekućina koja prolazi kroz magnetno polje deluje kao pokretno jezgro. On inicira električnu struju, u zavisnosti od brzine kretanja otpadne vode.

Prednost elektromagnetnih uređaja leži u njihovoj svestranosti, oni vam omogućavaju da izmerite bilo koji tip tekućeg otpada koji vrši električnu struju, uključujući i neobrađene odvode. Uređaji dosledno pokazuju visoke precizne podatke, u zavisnosti od dostupnosti sistema za samo-čišćenje elektroda.

Savjet! Nedostaci uključuju nestabilan rad u prisustvu jakih elektromagnetnih smetnji. Trošak mjerila protoka zavisi od prečnika cijevi ili kanala, s obzirom da performanse primarnog pretvarača uvijek moraju biti puno izvrtanje.

Mjerna zona lever-klatna

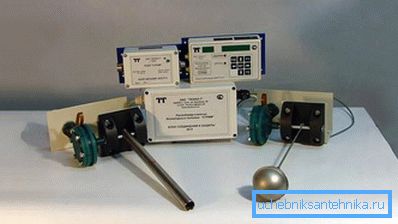

Lever-Pendulum

Obim uređaja - otvoreni i zatvoreni kanalizacijski kanali slobodnog toka. Princip rada je da meri nivo i prosječnu brzinu protoka. Merenja se vrše kontinuirano. Dimenzije kanala, informacije o trenutnoj vrednosti nivoa protoka omogućavaju vam da izračunate trenutnu vrednost poprečnog poprečnog preseka otpadne vode. Količina otpadnih voda je definisana kao proizvod protoka kanalizacije po jedinici mernog vremena. Performanse uređaja su definisane kao proizvod prečnika protoka pri njegovoj brzini.

Uređaj je uređaj sa ručkom fiksiranom na osu, na kojoj je sferno plovilo rigidno pričvršćeno. Na drugom kraju ručice postavljen je senzor ugla odvrtanja poluge u odnosu na vertikalno na horizontalnu liniju. U odsustvu zaliha poluga je u vertikalnom položaju. U prisustvu otpadnih voda plovak podiže ili pada, menjajući ugao nagiba u zavisnosti od nivoa otpadne vode u cevi. Kroz indikacije ugla nagiba određuje nivo kanalizacije.

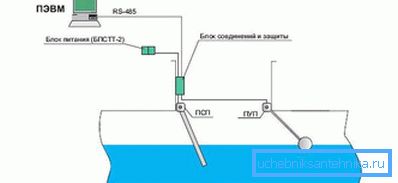

Princip klizača klatna

Da izmerite brzinu koju koristi drugi čvor, što je rotacioni list od nerđajućeg čelika. Nož je fiksiran na osovinu. Jedan kraj sečiva slobodno potone u tečni otpad. Na osi senzora je fiksiran, što pokazuje protok pod uglom odklona sečiva, zavisno od jačine protoka.

Ovi uređaji obezbeđuju visoku tačnost merenih parametara računovodstva otpadnih voda, bez obzira na prisustvo zagađivača u cevi i drugim faktorima.

Pre nego što izaberete model merača protoka, morate znati koji su zahtevi postavljeni na kanalizacionom sistemu i koji tip vodovoda se koristi.

Kanalske mreže mogu se podijeliti na otvorene i zatvorene. Zatvorene mreže podijeljene su na pritisak i bez pritiska. Za slobodni protok i otvorene kanale. Pražnjenje teče kroz kanale pritiska pod uticajem pumpi, u slobodnom toku i takođe otvorenim - gravitacijom zbog nagiba cjevovoda.

Za merenje u pritisku cevovodi koriste instrumente s senzorima. Elektromagnetski ili ultrazvučni merači protoka odabrani su na osnovu računovodstva za procijenjene troškove otpadnih voda.

Instaliranje merača protoka na otvorenom kanalu

Uspostavljanje računovodstva otpadnih voda u cevovodima za gravitaciju je teži zadatak. Otvoreni ili zatvoreni kanali karakterišu kretanje kanalizacije gravitacijom pod dejstvom gravitacije pri maloj brzini.

Uređaji koji mere samo nivo tečnosti daju indikacije za dalje proračunavanje količine otpadnih voda uzimajući u obzir podatke o segmentu kanala. Za otvorene kanale koristite merače protoka sa klatnom.

Precizniji rezultati daju uređaji drugog tipa, merenje prema principu kvadratne brzine. Nivo fluida u kanalima slobodnog protoka nije konstantan. U privatnoj kući, odvod se može pojaviti periodično, tamo će se odvod većinito istovarivati, tako da se koriste podaci o području protoka i njegovoj brzini u određenom vremenskom periodu.

Ultrazvučni i elektromagnetski merači protoka koriste se za merenje brzine u zatvorenim kanalima bez pritiska. Određeni modeli se biraju u zavisnosti od prečnika cevovoda.

Stanica za merenje otpadnih voda

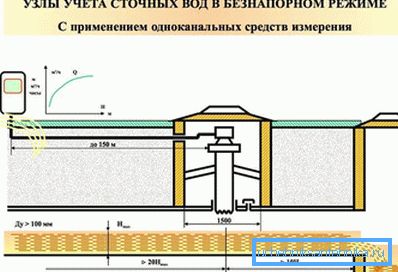

Uređaj za mjerenje u slobodnom režimu

Mjerna stanica za otpadne vode je kombinacija mjerenja protoka otpadnih voda, bunara, za postavljanje mjernih uređaja i njihovog održavanja i dužine cijevi na kojoj se vrše merenja. Merni instrumenti se sastoje od primarnog senzora (senzora) i sekundarnog pretvarača u kojem se obrađuje, čuvaju i prikazuju izmerene informacije. Bunar je izrađen posebno u ovom odeljku cevovoda. Gasovod mora biti ravno u segmentu merenja odvoda.

Pre nego što izaberete tip merača protoka, neophodno je proceniti neophodnost i izvodljivost instalacije mernog uređaja i izbor mesta za montažu uređaja.

Prilikom izgradnje merne stanice u pojedinačnoj zgradi, mesto treba izabrati do tačke povezivanja sa zajedničkim kanalizacionim sistemom.

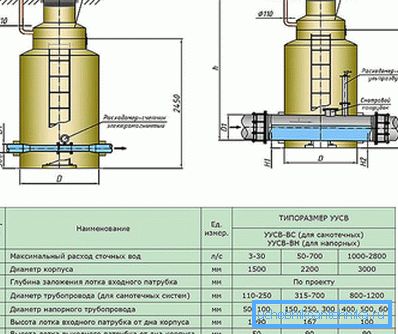

Varijante mjernih stanica

Prilikom izbora mernog instrumenta, uređaj mora zabeležiti vrijednosti protoka otpada u cijelom rasponu troškova za postojeći prečnik cjevovoda. Tačnost merenja treba biti visoka, greška je dozvoljena ne više od 5%. Računovodstveni sistem treba da prikupi sve informacije, da obezbedi informacije o ukupnom kumulativnom obimu, periodima mjerenja i vremenu zastoja. Napajanje na merač protoka mora biti neprekidno pomoću rezervnog izvora napajanja.

Odeljak cevovoda gde je merni uređaj instaliran mora biti jednostavan. Merač protoka treba da se nalazi na najnižem delu pojedinačne kanalizacione mreže gde se nalazi maksimalno punjenje cevovoda.

Na svakoj lokaciji je potreban projekat koji je dogovoren sa odeljenjima i organizacijama koje služe kanalizacionu mrežu. Nakon prijema svih dozvola i projekat je ugovor za pretplatničke usluge.

Video

Ultrazvučni merač protoka vode u postupku:
