Kako savijati profilnu cijev

Razvoj proizvodnih tehnologija omogućio je pojavu mnogih jednostavnih materijala koji olakšavaju realizaciju mnogih vrsta posla. Profil cevi su dobar primer takvog materijala. Mogu se koristiti za kreiranje različitih struktura rama. Cijevi su dostupne i pogodne za rad. Međutim, ponekad postoji potreba za njihovim savijanjem, a možda i neki problemi. U tom smislu, razmatramo kako savijati profilnu cijev.

Prvo, potrebno je dati neki opšti opis problema i predstaviti približni vektor pretraživanja za njegovo rješenje. Dakle, glavne poteškoće u savijanju cevi u obliku metala leže u činjenici da tokom izvršenja zadatka redovnim metodama drobljenje ivice i cev gubi svoje karakteristike čvrstoće. Međutim, izlaz nije čak ni jedan.

Pipe benders

Kao primjer najčešćeg načina savijanja profilne cijevi je korištenje specijalnih uređaja koji se zovu bokobrani. Ovi uređaji mogu imati drugačiju strukturu i pokretati ih fizičkim naporima ili mogu biti električni. Princip rada je sličan. Cev je umetnuta unutar uređaja i savijena je pod uticajem elemenata.

Na primjer, postoji model čiji se princip rada temelji na rotaciji nekoliko valjaka. Dva od njih su fiksirana horizontalno, a treća se kreće vertikalno. Cev se postavlja na horizontalne valjke i pritisne prema trećem od vrha. Zatim se valjci okreću (za ručku ili električnim motorom) i cev, koja prolazi kroz cijelu dužinu između njih, dobija blagi savij. Zatim, gornji valjak se pritisne i postupak se ponavlja. Zbog toga je cev savijen na željeni radijus. Moram reći da je ovaj metod najlakši i najsigurniji, a cijev bendera može se napraviti ručno.

Folk metode

Zatim treba uzeti u obzir nekoliko načina savijanja profila cevi folk metodima.

Bugarski

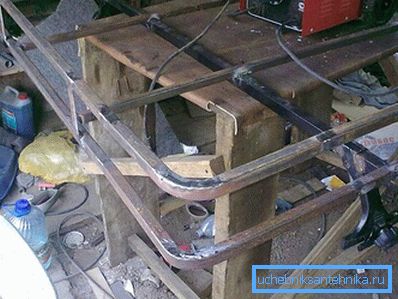

Prvi od njih se može smatrati varijantom pomoću ugljičnog mlinača i u kolokvijalnoj "brusilici" sa instaliranim reznim diskom za metal. Suština metode leži u činjenici da se duž čitave dužine cevi izvodi serija rezova, otprilike jedna trećina debljine cijevi. Nadalje, koristeći bilo koji stacionarni predmet kao naglasak, cev je savijen do željenog prečnika. Rupice koje se formiraju na spoljnoj strani krivine zavaruju se električnim zavarivanjem, a šavovi se čiste. Metoda je mnogo veća od gore opisane i teško se može koristiti u proizvodnji dekorativnih delova, ali je realno savijanje cevi na ovaj način, a ako je potrebno, može se koristiti.

Proljeće

Još jedna popularna metoda savijanja cijevi bez cijevi bendera je korištenje opruge. Može se napraviti od čelične žice koristeći profilnu cev, čiji spoljni prečnik je nešto manji od unutrašnjeg preseka savijene. Žica je savijena u oprugu i ubačena u cev. Zatim se cev zagreva pomoću ventilatora pre nego što se dobije karakteristična skala i savija se preko stopala, na primer, starog diska za kola. Po potrebi, grejanje se može izvršiti nekoliko puta. Prolećna unutrašnjost će stvoriti određeni otpor, a ivice neće pokrivati. Da bi se opruga izvukla, segment iste žice može se pričvrstiti na jedan od njegovih ivica. Neželjeno je uzimati konopac, jer pod uticajem toplote može izgoriti i izvori se ne mogu izvući. Situacija nije kritična, ali ako želite savijati više od jedne cevi, teško je da želite da napravite drugi proleće. Metod takođe zahteva napor, ali je validan i može se koristiti.

Zagrevanje

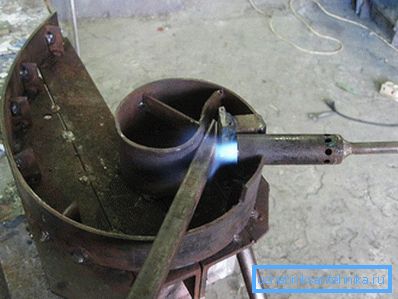

Takođe, cev može biti savijen na unapred pripremljenom obliku. Da bi se olakšao proces savijanja grejanjem cijevi pomoću sekača ili plamenika.

Led

Druga opcija za savijanje profila cevi kod kuće je korišćenje leda. Metoda se sastoji u sledećem: jedan kraj cevi je zašrafljen zatvaračem, na primer, od drveta, nakon čega se voda uliva unutra. Drugi kraj cevi je slično zatvoren, a cev ostavlja neko vreme na hladnom. Kao referentna tačka, možete ostaviti pored posude vodom. Voda prilikom zamrzavanja ima tendenciju da se proširi i stoga će unutrašnji pritisak na zidovima omogućiti izbjegavanje bora na ivici. Metoda, iskreno govoreći, vrlo je egzotična i teško se može koristiti u slučaju kada vam je potrebna prekrasna i čak savijena, ali ako ne postoji druga opcija, onda će to učiniti.

Svaki od ovih zadataka ima svoje prednosti i slabosti, ali radi i može se koristiti.

Video

Ovaj video prikazuje kako cevi sa profilom savijati na 90 stepeni u posebno dizajniranoj mašini:

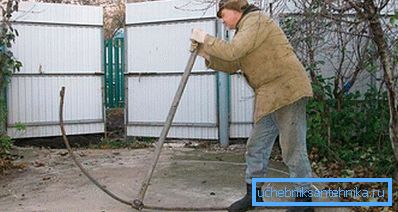

Ovaj cijev bendera se lako može napraviti sopstvenim rukama:
