Kako priključiti kotao na vodovod: dijagram instalacije

Da bi kuća bila mjesto odmora, važno je da životni uslovi budu dovoljno ugodni. Gotovo je nemoguće bez tople vode, što vam omogućava održavanje lične higijene i održavanje celokupne čistoće. Sticanje gasne kolone je uvek odlično rešenje, ali u nekim oblastima njihova instalacija je jednostavno nemoguća.

Princip je jedan, ali postoji mnogo vrsta bojlera.

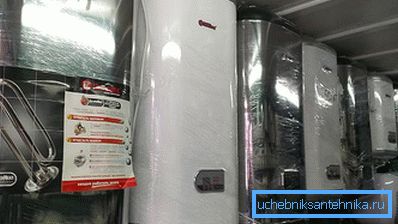

Sorte bojlera

Kotao je uređaj za grejanje i čuvanje tople vode. Izvori toplote mogu biti različiti elementi. Svi grejači mogu se podijeliti na dva glavna tipa:

  1. Sa rezervoarom.
  2. Tekući.

Dizajn prvog obezbedio je prisustvo kapaciteta. Može biti različitog volumena. Da temperatura ne padne u dužem vremenskom periodu, postoji izolacija između unutrašnjeg rezervoara i spoljnog panela. Obično je izrađena od poliuretanske pene. Što je veća debljina, duže će voda ostati vrela. Drugi tip je dizajniran za instant vruće vode. Ima manju veličinu, a njegov dizajn obezbeđuje grejne elemente veće snage, što omogućava brz prenos toplote. Po pravilu, iu prvom iu drugom slučaju, korisnik ima priliku da podesi temperaturu na željenu. Kontrola termostata može biti i elektronska i mehanička. To ne utiče na performanse, samo pogodnost, krajnji trošak i troškove naknadnih popravki.

Svi kotlovi za čuvanje su podeljeni na:

  • direktno grijanje;
  • indirektno grejanje;
  • kombinovano.
Unutrašnji uređaj bojlera

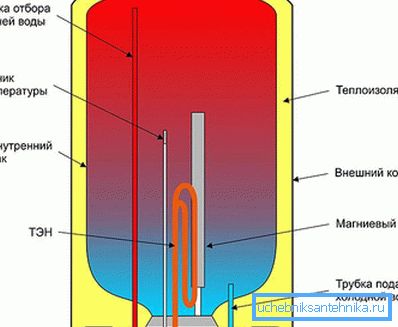

U prvom slučaju, unutar rezervoara nalazi se grejač, koji obezbeđuje zagrevanje tečnosti. Neki modeli imaju dva ili više. Mogu se menjati naizmenično ili istovremeno kako bi se obezbedilo ultra brzo zagrevanje. Hladna voda se isporučuje kroz mlaznicu, koja se obično nalazi na dnu. Ispuštanje se vrši kroz izlaz koji je blizu, ali unutar rezervoara je duži i dostigao skoro do vrha, gdje se vrela voda podiže.

U blizini grejnog elementa nalazi se magnezij anoda. Ovo je mala metalna šipka koja sprečava formiranje skale na zidovima. Prednosti ovog rešenja su jednostavna instalacija, kao i odsustvo potrebe za koordiniranjem instalacije različitim uslugama. Rezervoari mogu imati i horizontalnu i vertikalnu lokaciju.

Kako funkcioniše indirektni bojler?

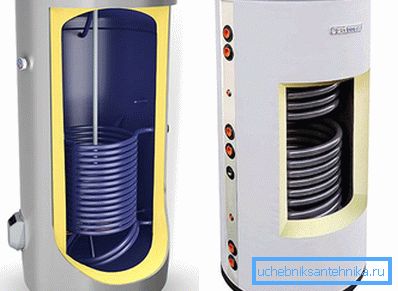

Indirektni kotlovi za grijanje obično se ugrađuju u sistem grejanja ili u funkciji zajedno sa solarnim sistemima (specijalni paneli, hladnjak u kojem se zagreva pomoću solarne energije). Strukturno, upravo je isti rezervoar kao i prvi tip, ali izolacija obično ima veću debljinu. U njima su i odsutni TEN. Grejanje se vrši zahvaljujući namotaju, preko koga je dozvoljen krug grejanja ili iz drugog sistema. Mogu se montirati i na zid i na pod (za rezervoare velikog kapaciteta).

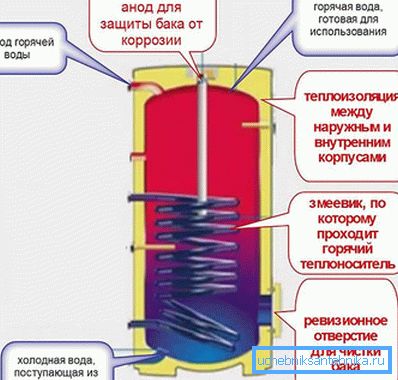

Dizajn ima poseban prozor za inspekciju, što omogućava održavanje. Pored dovoda i izlaza, mogu biti još dva. Njihova svrha - organizacija sistema reciklaže. Kreira se zasebno kolo, uz koje se vrela voda iz rezervoara konstantno pomera. Ovo je neophodno kako bi se obezbedilo konstantno mešanje slojeva tečnosti unutar uređaja, kao i kompenzacija udaljenosti do složenih sistema. U nekim slučajevima, dok voda ne dostigne, većina ostane unutar sistema ili gubi prvobitnu temperaturu. Tipično, proizvođač je položio mogućnost ugradnje grijača, koji pretvara ovaj podvrst u onaj koji će biti opisan u nastavku. Prednost ovog rešenja je maksimalno korišćenje efikasnosti sistema grejanja.

Od minusa se može primetiti složenost instalacije, kao i nemogućnost korištenja u letnjem periodu bez dodatnog grijača.

Indirektni kotao za grejanje u rezu

Kombinovani sistemi su kombinovali sve najbolje od gore navedenih dve opcije. Postoji i namotaj za indirektno grejanje i grejne elemente. Ovo se može aktivirati kada snaga kola za grejanje nije dovoljna, ili u leto, kada uopće nema grijanja. Mane takvih sistema su prilično komplikovana podešavanja i neka kapricioznost u održavanju. Takođe, moraće naći odgovarajuće mesto, jer dimenzije su odlične.

Savjet! U nekim vrstama indirektnih grejača postoji nekoliko kalema. Ili omogućavaju povezivanje nekoliko sistema za oslobađanje toplote, ili je jedan od njih dizajniran da koristi toplu vodu.

Šta da odaberem

Imamo izbor

Ako vam je teško napraviti izbor, onda morate analizirati sledeće tačke:

  • Gde je planirana instalacija grejača? Ako se grejač kupi za privatnu kuću u kojoj postoji autonomni sistem grejanja, onda je logično razmišljati o kupovini indirektnog kotla za grejanje. Lakše je pronaći posebnu lokaciju za instalaciju. Zapremina će biti ograničena samo dodijeljenim prostorom. Istovremeno, jedan uređaj će biti dovoljan da obezbedi sve vodene tačke. Za male stanove, gde je prostor ograničen i postoji samo tuš kabina bez kupatila, ima smisla razmišljati o grijaču protoka. Ne zauzima puno prostora i omogućava brzo zagrevanje. U drugim slučajevima, pogodan električni kotao za čuvanje.
  • Koliko ljudi živi u istoj kući? Od ovoga će zavisiti snaga i zapremina uređaja. Nemojte misliti da je veći kapacitet, to je bolje za krajnjeg korisnika. Zapravo, ovaj pristup može dovesti do iracionalnog otpada na električnu energiju. Na kraju krajeva, zapravo se može koristiti samo 50 litara, a 200 se zagreva. Za jednog stanovnika, dovoljno je spremiti 30 litara. Ovaj volumen je dovoljan da se udobno tuširate, operete posuđe i operite ujutru. Za porodicu od 2 do 3 osobe je potreban uređaj za 50-80 litara. U ovom slučaju svi će moći da se tuširaju sa malim intervalom. Ima dovoljno grijane vode za potrebe kuhinje itd. Ako ima 4 ili više ljudi, onda morate pogledati prema rezervoaru kapaciteta 100 ili više litara.
  • Za koje svrhe bi se uređaj uglavnom koristio? U nekim slučajevima, ima smisla razgraničiti područja potrošnje tople vode. Na primjer, najčešće vruća voda se koristi za pranje sudova i pranje. U ove svrhe možete staviti zaseban kotao male količine - 10 do 20 litara i uključiti veći grejač u slučajevima kada je potrebno tuširati ili kupati. Za prve su razvijeni posebni tipovi sa gornjim spojevima koji se montiraju direktno ispod sudopera i ne zauzimaju mnogo prostora.
  • Postoji li autonomni sistem grejanja? Ako nije, onda morate pogledati stranu sa električnim grejačima. Osim kada postoji poseban heliosistem.
  • Kakvo je stanje električnih instalacija? Ovo je važan faktor koji može utjecati na izbor TENA. Najčešće, dizajn pruža električne grejače kapaciteta 1,5 kW za velike zapise? 2? 2,5 kW. Za potrošače sa 3 kW i više, potrebno je zasebno snabdevanje. Takođe, vodite računa o prisustvu uzemljenja.
  • Da li će zidovi izdržati planirano opterećenje? Kotao od 80 litara može težiti do 20 kg, što znači da će, kada se napuni vodom, težiti 100 kg ili više. Za loose građevinske materijale ovo je nepodnošljivo opterećenje. U takvim slučajevima može biti neophodno instalirati pomoću hardvera ili instalirati posebnu metalnu ploču koja će distribuirati opterećenje.

Savjet! Pored toga, pri izboru, takođe je potrebno uzeti u obzir i konfiguraciju strukture. Kotao ne mora biti cilindričan, kao što smo navikli. Moderna rešenja takođe imaju opcije Slim, u kojima se prečnik smanjuje na najmanju moguću veličinu. Osim toga, postoje pravougaoni uređaji. Preciznije, nekoliko manjih cilindričnih rezervoara može se takođe nalaziti unutar, ali spoljna školjka ima drugačiji oblik. Za takve proizvode je lakše izabrati mjesto za instalaciju, oni takođe zauzimaju manje prostora.

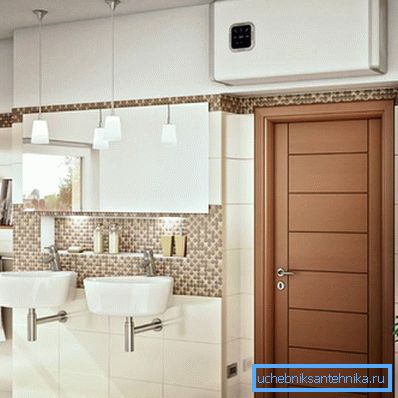

Pravougaoni kotao

Električni grejači takođe mogu biti različiti. Najčešći u upotrebi grejača - cevasti električni grejač. Ona je u direktnom kontaktu sa vodom, poput kotla. Za ovu opciju potreban je uzemljenje da bi se eliminisale sve tečnosti. Više napredniji je suvi element za grejanje. U tom slučaju, u vodenu kolonu ugrađeni su posebni rezervoari u koje je postavljen grejač. Ona ne prenosi temperaturu direktno, već putem "posrednika". Ovo rješenje je razumnije sa aspekta pogodnosti za popravku, jer ne morate da uklanjate rezervoar, ispraznite ga i uklonite donji poklopac. Biće dovoljno samo da se pristupi grejačima.

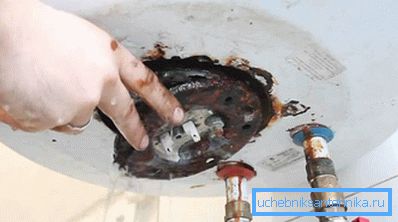

Metal je pokvaren
Posebnu pažnju treba posvetiti proizvodnom materijalu unutrašnjeg rezervoara. U jeftinim modelima, uobičajeni čelični emajl je prevučen. Prednosti ovog rešenja su malo, jer Ima ograničen vijek trajanja, otporan je na koroziju i ne može se popraviti. Više izdržljiv je rezervoar od nerđajućeg čelika. Ovom opcijom možete računati na višegodišnju neprekidnu uslugu. Ovaj metal ne stupa u interakciju sa vodom, ali i dalje zahteva periodično čišćenje plaka na zidovima. Dobro rješenje u kategoriji srednje cijene je steklofarfor ili keramika. Ovi premazi se nanose na površinu unutrašnjeg rezervoara. To je neutralno prema hemijskim uticajima, a takođe pruža i određeni stepen dezinfekcije vode.

Priprema za montažne radove

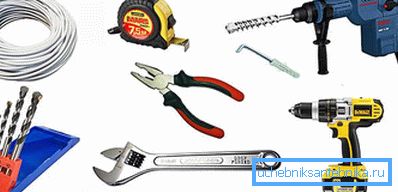

Alati

Pre početka rada, potrebno je da pripremite alat:

  • perforator;
  • potrebno je prečnik bušenja
  • tiple i kuke;
  • kabl pogodan za presek;
  • rulet točak;
  • bušilica;
  • 2 podesiva tastera;
  • nivo zgrade.

Fitingi koji će biti potrebni zavisiće od specifičnih vrsta cevi, o čemu će se kasnije govoriti. Odredite lokaciju instalacije. Bolje je da li će jednostavno snabdeti struju, a takođe je dobro ako je raspodela vode blizu, tako da će biti manje gubitka na putu od izvora do miksera. Ako je spoljašnji rezervoar napravljen od običnog čelika, onda prostorija ne bi trebala imati konstantno visok nivo vlage, jer To će dovesti do korozije. Poželjno je održavati konstantnu pozitivnu temperaturu unutar. U suprotnom, biće neophodno osigurati da se šema obezbeđuje zaštita od smrzavanja, koja će automatski uključiti grejač, uzimajući u obzir uslove okoline. Takođe je neophodno analizirati stanje zidova, kao što je gore opisano, i kupiti dodatne trake.

Savjet! Električni krug za povezivanje kotla mora nužno uključiti sigurnosni uređaj. To će uhvatiti najmanju strujnu curu i blagovremeno zaustaviti tok, što će sprečiti poraženje korisnika.

Opšti momenti

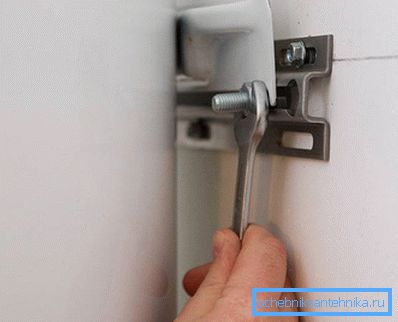

Postavite grejač vode na montažnu šipku

Bez obzira na koju cijev treba da radite bočnu traku, postoji nekoliko osnovnih tačaka koje se moraju poštovati u bilo kojoj situaciji.

  • Pre početka bilo kog dejstva, tok je blokiran kako bi se sprečilo poplave. Obično se ventil nalazi ispred vodomera.
  • Ako je grejač montiran na zid, onda se probuše dve rupe pomoću perforatora. Da biste izračunali tačnu razdaljinu između centara, prvo ga merite na pločici koja je zavarena do kotla. Zatim, etikete se prenose na zid i poravnaju u jednoj ravni pomoću nivoa zgrade. Ključevi su umetnuti u rupice, a kuke su uvijene ili su sidreni vijci sa kukom odmah postavljeni. Rezervoar je suspendovan, mora se uzeti u obzir tako da rastojanje do zida nije preveliko, jer onda će opterećenje na pričvrsnim elementima biti veće. Trebalo bi da bude nivo nivoa u vertikalnoj ravni. Ovo se može postići upotrebom podesivog postolja, koji je obično u dizajnu, ili obloge.
  • Pre svega, na kotlovske cijevi montirana je odvojiva američka veza. Ovo je važno zato što prilikom servisiranja uređaja, bilo bi mnogo lakše odvojiti ga iz sistema.
  • Zatim instalirajte kuglične ventile. Ne možete kupiti pojedinačne predmete, jer Postoji mehanizam zaključavanja sa Amerikancem.
  • Nepovratni ventil se instalira na snabdijevanje hladnom vodom, sprečava odliv kad tekućina nestane u celokupnom sistemu, a eksplozivni ventil će osigurati da se višak isprazni tokom zagrevanja i proširenja.
  • Postoji još jedna mogućnost povezivanja. Na dovodu cijevi hladne vode prvi je rana. Poklopac za ispuštanje vode povezan je sa jednom od svojih grana. U drugu - eksplozivni ventil i još jedna slavina koja će se preklapati sa ukupnim protokom.
  • Priključite crevo kako biste odvodili višak vode.
  • Svi priključci sa navojem su zaptivni sa vučnom ili teflonskom trakom.

Savjet! Ako je poznato da u sistemu postoje pritisci u pritisku koji su više od onoga što može da izdrži bojler, onda će pored kontrolnog ventila takođe trebati instalirati zaštitni menjač. Njegov zadatak će biti normalizacija pritiska na prihvatljive vrijednosti.

Priključak na metalne cijevi

Priključak na metalne cijevi

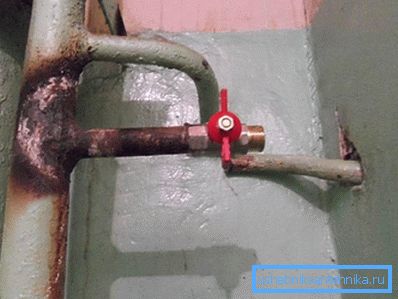

U stanu stare kuće obično se koriste ožičenje od metalne cijevi. Povezivanje sa njima je u određenom smislu problematično, ali nije naročito teško. Ako ne možete da se povežete sa utičnicom, onda će glavni element koji će vam biti potreban sedište. Ovo je metalna stezaljka sa gumenim zaptivkama, koja će omogućiti vezu sa sistemom za dovod i izduvavanje. Neophodno je odabrati ga za određene cijevi, a veza sa navojem bi trebala biti uključena? ".

  • Određeno najbolje mesto za implementaciju vezanih.
  • Očisti boju na širini vezice.
  • Gornji dio sedla se nanosi na cev i rupa je označena.
  • Zatim, treba da probušite rupu na označenoj etiketi.
  • Iste radnje se izvode i za cev kroz koju će topla voda biti ispuštena.
  • Na pripremljenim mestima postavljene medicinske sestre. Važno je pazljivo postaviti gumene zaptivke kako bi izbjegle curenje u budućnosti. Donji deo je zamenjen i sigurno fiksiran pomoću vijaka.
  • Poslednji korak je da povežete vezu i kotao sa sklopljenim setom dodatne opreme. Zato je bolje koristiti fleksibilno crevo od nerđajućeg čelika.

Savjet! Druga opcija ne bi bila upotreba tie-in-a, već pomoću tee-a. Zbog toga se pomoću mlinčice smanjuje mali deo cijevi. Navoj se prekriva sa dve strane pomoću merača, montira se čaura i povezuje se sa fleksibilnim crevom.

Priključak na metaloplastičnu cev

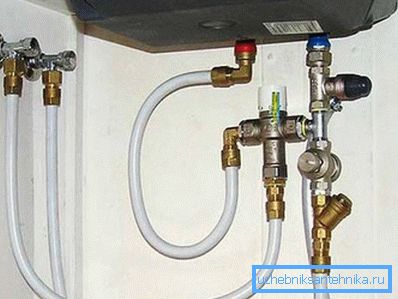

Metalno-plastični vodovod do kotla

Za izvođenje ovih radova biće vam potrebne dve cijevi za cijev od metala i plastike. Ako nameravate da ih povežete sa kotlom koristeći fleksibilno crevo, onda ih treba uzeti sa prelazom na nit u? ", Ako se napajanje planira uz pomoć iste cevi, onda bi trebalo da izlazi 16 mm. Pored toga, morat ćete kupiti prelaz sa metal-plastične cijevi na navojnoj konekciji.

  • Izaberite mesto za implementaciju vezivanja.
  • Označava se u zavisnosti od veličine cevi minus deo cevi koji ide u priključke.
  • Uz pomoć specijalnih makaza seče malo područje.
  • Odvrnite navrtke od mrene i zajedno sa prstima za zaključavanje postavite na dve mlaznice. Ovo je važno sada, zato što to neće biti moguće.
  • Cevi sa obe strane se izbacuju sa posebnim uređajem. Takođe možete koristiti i običan odvijač.
  • Ubačeno. Cijevi se potonu. Dva prstena su premeštena, onda je sve zategnuto zupcima s ključem.
  • Ako je nosač sa navojnom vezom, onda se veza vrši pomoću fleksibilnih creva, kao u prvoj verziji.
  • Ako se napajanje planira cevima, onda se otvore dva segmenta, čija veličina će biti jednaka razdaljini od tee do adaptera.
  • Adapteri su montirani na kuglaste ventile.
  • Dijelovi cijevi se montiraju u podnožima i adapterima.

Savjet! Fitingi se takođe koriste za metal-plastične cijevi, koje moraju biti pod pritiskom. U ovom slučaju, niz akcija će biti isti, ali će vam dodatno trebati alat za presovanje.

Priključak na cijevi od polipropilena

Uz pomoć polipropilenskih cevi

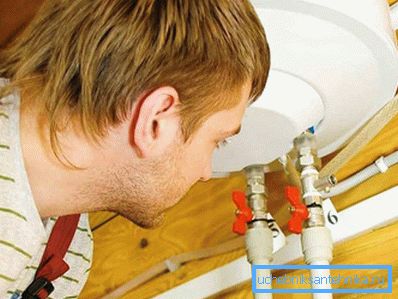

Pored toga, potreban vam je i lemljenje za plastične cijevi, specijalne makaze, dvije čarape, dva adaptera za navojnu vezu (MRN ili MRV), sve će zavisiti od navoja sa kojim se ugradjuju slavine i sigurnosni ventili, kao i uglovi - njihov broj će zavisiti od složenosti konfiguracije vodovod.

  • Izaberite mesto za povezivanje.
  • Cev je isečena do širine cijevi minus 2 cm. Oko 1 cm će se potopiti u cijev sa svake strane.
  • Pomoću gvožđa za lemljenje, cevi i priključci se zagrevaju, nakon čega se međusobno povezuju. Posle artikulacije, oni se ne mogu prepletati, jer će dovesti do slabe tenzije.
  • Dalje, pomoću odseka cijevi i uglova, lajsna se postavlja na cijevi kotla.
  • Na kraju se pričvršćena spojnica sa metalnom navojem.
  • Sve je sigurno spojeno i zategnuto.

Savjet! Dobro je ako se ispred bojlera ugradjuje nekoliko bušotina sa finim filterima, kao i filter za soje - omekšava vodu i smanjuje količinu nanosa koji se mogu akumulirati na zidovima i grejnom elementu.

Indirektni bojler

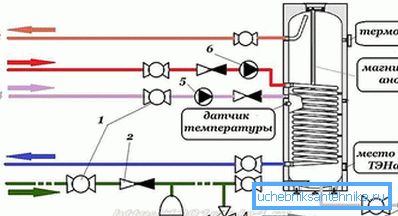

Opšta šema povezivanja indirektnog zagrevanja kotla

Sistem isporučivanja cijevi će biti isti kao i za električnu verziju. Ali postoje određene nijanse kako pravilno urediti konturu sistema grejanja.

Prva šema uključuje povezivanje sa prisustvom mehanizma zaključavanja za 3 obrtaja. Suština je da je temperatura termostata podešena niže nego na kotlovskom termostatu. Voda koja dolazi od grejača ide u sistem grijanja. Čim se voda u bojleru zagreje na unapred određenu temperaturu, ventil isključuje protok u grejanje i ispušta vodu u rezervoar. Dakle, prioritet se daje na jedinicu za grejanje.

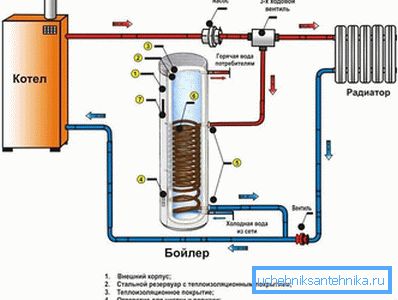

Trosmerno usmeravanje ventila

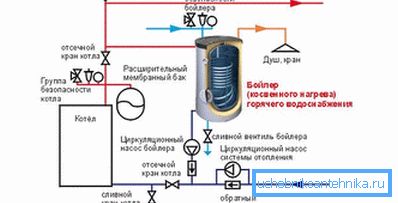

Druga uključuje prisustvo dve pumpe prisiljene cirkulacije. Jedan, kao i obično, nalazi se na povratnoj cevi sistema grejanja, drugi je takođe na povratnoj cevi, ali već onaj koji dolazi iz kotla kotla. Njihov rad kontroliše termostat. Čim se temperatura u njemu pali, pumpa za skladištenje počinje, a onaj koji se kružio oko cijelog grejnog kruga isključuje i obrnuto.

Šema sa dve cirkulacione pumpe

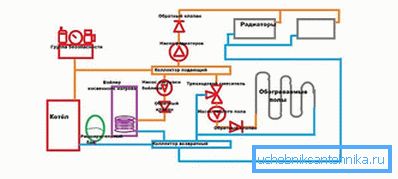

Treća metoda će biti korisna ako kuća koristi radijalni sistem ožičenja grejanja. Ima kolektor od kojeg vruća voda iz kotla može da izlazi kako na topli pod, tako i na radijatore. U takvom sistemu biće potrebno postaviti hidraulične strelice. To će nadoknaditi razliku u pritisku koji će postojati zbog funkcionisanja nekoliko pumpi za pojedinačna kola.

Grejanje greda
