Kako iseći cevi na cevi

Prilikom izvođenja raznih popravki u vezi sa restauracijom elemenata za vodosnabdevanje, zamenu vodovoda, registara grejanja i drugih stvari potrebno je koristiti dijelove čeličnih cevovoda sa navojevima. U ovom članku ćemo objasniti kako sami iseći cevi. Ako znate karakteristike sečenja i skladištenja na odgovarajućem alatu, onda ćete ovaj zadatak izvršiti kvalitativno i relativno brzo.

Funkcije rezanja cijevi

Funkcije rezanja cijevi

Dugo se koristi za rezanje navoja na cevastim elementima koji nisu metrički, već tzv. Inčni navoj, koji se razlikuje od uobičajenog drugog ugla profila navoja (55? protiv 60? u metriku). Pored toga, inčni navoj ima manju vrednost, što se objašnjava malom debljinom zida cevi.

Mali tlak znači da su nitovi navoji duži na istoj dužini navoja. Shodno tome, pouzdanost veze se povećava.

Niti je tačno i lijevo. Kada gledaju na desnu nit, kada se gledaju sa kraja proizvoda, idu na desno i shodno tome, levo, na levo. Mnogo češće se koristi pravolinijska nit.

Određivanje koji je navoj na jednom od navojnih odeljaka vrlo jednostavan: ako, kada zavrtite element koji se uvlači, okreće se u smeru kazaljke na satu, to znači da je nit ispravan.

Metrička oznaka navođenja

Na vodovodnoj cevi smer vazduha nije važna, pošto se proizvodi nakon priključka ne okreću, ali ostaju nepokretni. Pored navoja cevi u spojevima, koriste se i pričvrsni navoji čiji je tlak veći. Izvodi se na hardveru i rupama za njih.

Metode navoja na cevima

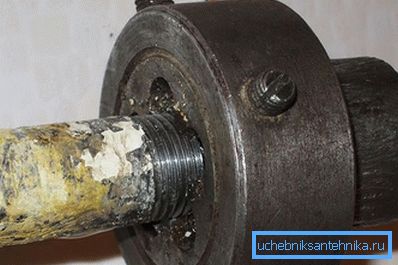

Načini sečenja navoja na cevi

Nit na cevima za vodu može se srezati sopstvenim rukama pomoću dva alata - umrijeti (takođe se zove Lerka) i šrafom. Koja je razlika između njih?

Šipka je ručni alat za rezanje navoja, a spoljna strana ima sedište ispod tela u obliku dva suprotno razmaknutih žljebova. A unutrašnja strana je ploča sa navojnom rupicom i flutama za uklanjanje čipa, reprodukujući prečnik i visinu potrebnog navoja. Na kraju profila navoja postoje takozvani spojni prostori. Oni obavljaju dvostruku funkciju: obezbeđuju lakoću centriranjem delova dve cijevi prije nego što ih povežu i poboljšaju prinos čipova koji se formiraju tokom navoja. Na završnoj površini matrice primenjuje se oznaka prečnika navoja. Za sečenje matrice se ubacuje u kućište, isporučeno sa ručicama koje se mogu ukloniti za okretanje matrica i pričvršćene vijcima.

Izrada pravougaone i otporne niti

Kako ispravno iseći nit? Bolje je da je cijeva koja je rezana sigurno i ravnomerno osigurana u metalu. Najmanja pristrasnost će dovesti do činjenice da će nit biti isečena nagibom. To će dovesti do slabljenja zida cevi i iskrivljenja čitavog spojenog dela vodovoda ili vodovoda.

Da bi se obezbedio pouzdan smer, trebalo bi da bude mala revizija ploče. U tu svrhu, vodilica je zavarena na jedan od krajeva matrice, koji treba da uđe u cev sa malim razmakom (ne više od 0,2-0,4 mm) gde je navoj isečen. Dužina vodilice mora biti najmanje dva dijametra reznog navoja.

Klupp - profesionalniji alat za sečenje navoja (za prodaju je obično skup više zagrljaja različitih prečnika). Glavna razlika vijčane mase je u tome što su mjerila klizna i sastoje se od četiri polovine, te se mogu prilagoditi kako bi sečile niti različitih prečnika, ali u jednom koraku. Prilikom montiranja matrice u odsek cevi, matrice se dovode do površine i pričvršćuju u željenom položaju. Podešavanje relativnog položaja splitnih matrica plamenika vrši se pomeranjem ploče za pranje.

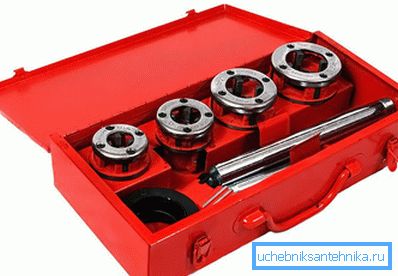

Vijak za rezanje navoja umrijeti

Štitnik za vijke već ima dizajniran elemenat u svom dizajnu, tako da neće biti iskrivljenja navoja koji se iseče kada se koristi.

Za praktičniju vrstu guranja se smatra ratčić, u čiju je konstrukciju obezbeđen mehanizam za pričvršćivanje. Navijanje se vrši ne rotacionim, već pokretanjem ručica sa istovremenim hranjenjem mrtvačnice. Klupp je nezamenljiv ako želite da isečete navoj na cevi, a da ga ne uklonite iz sekcije cevovoda.

Tehnologija sečenja

Tehnologija cevnih navoja

Niz navoja na cevi sastoji se od sledećih koraka:

  1. Oni čiste potreban deo cijevi od rđe, mrlje mrlje i druge nepravilnosti spoljašnjeg prečnika cijevi.
  2. Liberalno podmazati željeni deo cijevi pomoću mašinskog ulja ili sulfofresola, tako da će opterećenje na dršci prilikom sečenja biti mnogo manje. Isto se može uraditi i za umijeće / umijete.
  3. Čvrsto pričvrstite cev u vreću. U ovom slučaju, kraj cevi koji štrči za sečenje ne sme biti veći od 5-8 njegovog prečnika, u suprotnom nije zagarantovana tačnost rezanja. Uređaji sa vodilicom ili vijčanim utikačem ne zahtevaju takva ograničenja.
  4. Cev je pripremljena za sečenje, za koju se fajl dobija olovni konus visine od najmanje polovine visine matrice. U ovom području se formira potezni deo navoja, ako je kritičan, onda se može ukloniti sa nožem.
  5. Stavite mrtvicu ili mrtvu, a snažno okretanjem dugmeta dobijete potreban deo sa navojem. Trebalo bi imati na umu da dužinu reznog navoja treba još nekoliko obrtaja. Za verodostojnost, možete više puta voziti ploču preko reznog dela.

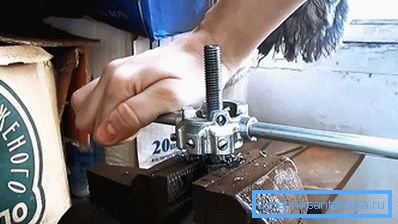

Sečenje navoja

Dakle, ako pratite uputstva i preporuke predložene u članku, možete brzo i tačno iseći niti na cevi. Da li imate pitanja na ovu temu? Zatim postavite pitanja pišući komentar na članak.

Video

Možda više volite da vidite više puta nego da čitate tehnologiju rezanja cevi mnogo puta? Zatim će vam ovaj video snimak biti od velike pomoći:
