Cevni bender za samu cijev za profil

Pri izgradnji staklenika, radom na baštenskoj parceli ili postavljanjem cevovoda postaje neophodno savijati cijev ili metalnu traku pod određenim uglom. U ove svrhe postoji poseban alat - cijev bendera. Možete ga kupiti u prodavnici ili napraviti cijev bender za profilnu cijev sopstvenim rukama. Takav uređaj je sposoban za savijanje proizvoda od aluminijuma, bakra i čelika.

Vrsta

Ručni cijev bendera

Modeli uređaja razlikuju se u principu rada:

  1. Najmanja snaga je ručni alat koji može savijati cev sa minimalnim prečnikom.
  2. Veći proizvodi će zahtevati snage hidraulike. Ovaj model koriste stručnjaci i omogućava vam da obavite značajan rad u kratkom vremenu.
  3. Cevasti bender sa električnim pogonom proizveden je u stacionarnoj i mobilnoj opciji. Uz to, možete savijati cijevi različitih prečnika, a ručni model je konfigurisan samo za jednu veličinu. Upotreba elektromehaničkog alata garantuje tačan ugao savijanja i ne uzrokuje deformaciju profila cijevi.

Uticajne metode

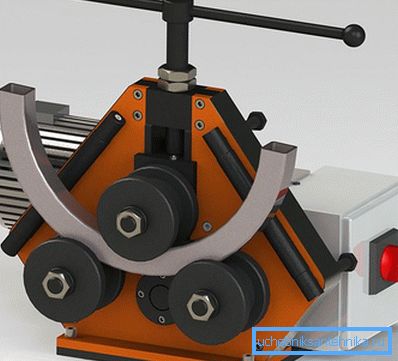

Električni valjci

  • Navijanje - cijev je pričvršćena na valjku za savijanje, što ga postavlja na sebi, stvarajući dati ugao.
  • Arbalest metod - cev se postara na dva stacionarna valjka, a treći pritiska u sredini.
  • Rolling - dizajn ima tri pokretna valjka locirana u jednoj ravni. Srednji valjak se valja i stisne proizvod.
  • Trčanje - cev je pričvršćen na šablonu, a pokretni valjak ga okreće oko konture.

Cijevi se ne mogu saviti u bilo koji ugao, postoje posebni direktorijumi u kojima su dozvoljene vrijednosti označene za proizvode različitih preseka i debljine zida.

Izrada alata

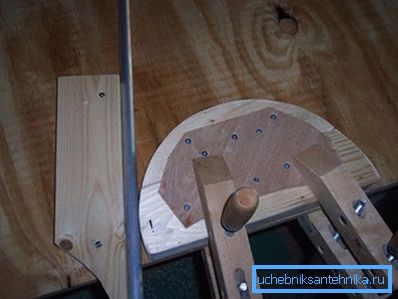

Drveni uređaj za savijanje profila i okruglih cijevi

Pa, kako napraviti alat za savijanje cevi? Najjednostavnija verzija ručnog cjevovoda je izrađena od drveta. Šablon je isečen koji odgovara obliku proizvoda za savijanje. Debljina je nešto veća od veličine cevi. Obezbeđivanje pouzdane fiksacije omogućit će se izrezivanje na zadnjoj strani beveliranog profila. Uzorak je napravljen od dve vezane ploče. Radni predmet je čvrsto fiksiran na ivici stola ili radnog stola. U blizini je drvena ploča za zavrtanje, koja će poslužiti kao fokus za cijev.

Proces savijanja aluminijumske ili tankoslojne čelične profilirane cijevi je sljedeći - kraj proizvoda se ubacuje u razmak između šablona i stopala, uzetog u suprotnom dijelu i nežno savijanja. Cev se nalazi na kraju drvenog šablona. Da biste učinili manje napora, možete umetnuti metalnu šipku u proizvod ili staviti veću cev na vrh. Sa njom možete obaviti luk za staklenika. Za prihvat dužine cevi, šablon je instaliran na otvorenom prostoru, na primjer, na zidu ili ogradi.

Po istom principu, dizajn je napravljen od metalne kuke. Na osnovu toga se nacrtuje potreban radijus i detalji se upakuju duž linije. Njihov položaj se može menjati za različite prečnike savijanja cevi.

Ručna mašina za savijanje

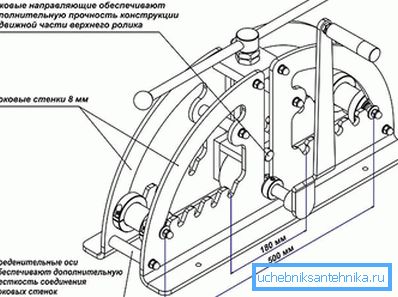

Ručni cijev bendera

Da biste napravili bendera za ručno držanje cevi, morate imati (ili izvući najviše) crteže i napraviti potrebne dijelove za njih. Dizajn cijevi bendera omogućava postepeno savijanje cijevi u modu štednje za to. Ovaj uređaj koriste profesionalci kako ne bi deformisali proizvod.

Okvir za mašinu može se napraviti od metala ili drveta. Lakše je raditi sa drvenim delovima, ali se brzo iscrpljuju i imaju nižu produktivnost. Samoupravljeni modeli u kojima se vuče cevi obavlja okretanjem središnjeg valjka za pritisak, ali je lakše izvršiti mašinu pomoću skrolovanja jednog od potpornih valjaka. Ako se na takav dizajn ugradi lanac pogon, onda će se efikasnost povećati. Za izradu jednostavnog dizajna potrebno je:

  1. Snažna metalna baza, koja je fiksirana na ravnoj površini.
  2. Uzmu se 4 pravougaone ploče u koje se bušilice bušilice za fiksiranje vratila.
  3. Pričvrsne ploče za vijke su povezane sa bazom.
  4. Valjci odgovarajućeg prečnika ubacuju se u završne žlebove. Osovine su pričvršćene šipkama i navrtkama.
  5. Dizajn za ugradnju stezne osovine, koji deformiše cev, je izrađen od četiri cijevi i ploča zavarena odozgo.
  6. Otvori se na ploči za postavljanje vijka, pomoću koga će se centralno vratilo pritisnuti i podići.
  7. Da biste popravili glavnu osovinu, biće vam potreban deo u obliku slova U, smešten između regala. U njegovim bočnim delovima nalaze se rupe za pričvršćivanje vratila, a vijak je pričvršćen za gornju ploču.
  8. Drška za valjanje cevi je pričvršćena za jednu od donjih osovina.

Uređaj za savijanje profilne cijevi

Postoji puno opcija za izradu cijevnih bendera, oni su prepoznatljivi po složenosti izvršenja. Video će pomoći da se izbori sa nijansama u izvođenju kompleksnog rada. Ako nemate mašinu za zavarivanje i veštine za rad sa složenim alatima, možete napraviti jednostavan šablon za šablone.

Video

Pogledajte izbor video snimaka koji pokazuju kako napraviti najjednostavnije bendere:

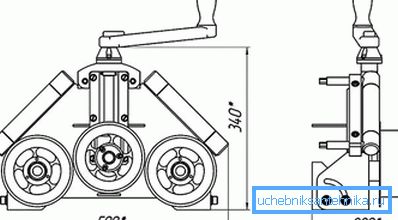

Šeme i crteži

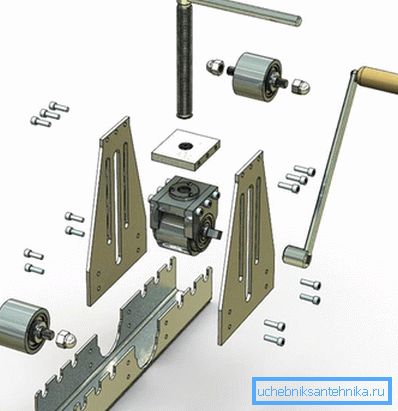

Kompletan set ručnog cijevi bendera

Ručni cijev bendera
