Bioreactor sami

Sa povećanjem svjetskih cijena energije, mnogi ljudi u ruralnim područjima razmišljaju o alternativnim metodama zamjene. Neki pronalazači su postavili vetrogenerate da snabdijevaju svoje domove strujom. Ali šta je s gasom? Na kraju krajeva, lavovski deo troškova grijanja plati za trošenje gasa. Ljudi su počeli razmišljati kako sami dobiti gas. U tu svrhu je stvoren bioreaktor koji radi na poljoprivrednom otpadu. Za jednostavnog sunarodnika ovo je veoma skupa instalacija. Ali neki pronalazači tvrde da skoro svaki vlasnik njegovog dvorišta može napraviti bioreaktor svojim rukama.

Princip rada bioreaktora

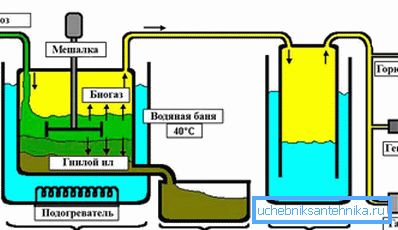

Šematski prikaz biogas postrojenja

Bioreaktor radi na organskom otpadu, stoga je za njegov kontinuirani rad neophodna stalna dostupnost đubriva i ostalog poljoprivrednog otpada. Biogas proizveden od strane biljke je biološki čisto gorivo, a u smislu njegovih performansi sličan je prirodnom gasu.

Rad bioreaktora se sastoji u preradi organskog otpada za gas i đubrivo. Da bi to učinili, oni se ubacuju u rezervoar bioreaktora, gde anaerobne bakterije obrađuju biomasu. Da bi se dobila pravilna fermentacija, vazduhu se ne sme dozvoliti ulazak u rezervoar. Vreme obrade zavisi od količine opterećenog otpada. Raspodijeljeni plin se sastoji od metana od 60%, a ugljen dioksid - 35%. Ostale nečistoće su 5%. Dobijeni gas se čisti i spremni za upotrebu u kućnim aparatima.

Savjet! Obrađena sirovina se uklanja iz rezervoara i koristi se kao đubrivo u poljoprivredi, a novi otpad je natovaren na svoje mesto.

Dizajn najjednostavnijeg bioreaktora

Najjednostavniji bioreaktor uređaja

Najjednostavniji uređaj koji se može izgraditi sopstvenim rukama sastoji se od reaktora za reciklažu, rezervoara za punjenje, otvor za pristup, otvora za sakupljanje otpadnog otpada, hidrauličke brave, cevi dimnih gasova. Za bolju ideju postoji jednostavna verzija bioreaktorske sheme.

Bioreaktor je iz armiranog betona ili metalnog rezervoara i postavljen je u izabrano područje dvorišta. Najvažnije je imati potpunu tezinu instalacije. Veličina rezervoara zavisi od konstantne količine otpada za preradu, koja se učitava na 2/3 njegove veličine. Za referencu: 100 m se dobija od 1 tone otpada tokom obrade.3 gas. Na osnovu ovih kalkulacija, nije praktično instalirati mali kapacitet. Na kraju krajeva, količina proizvedenog gasa zavisi od količine otpada koji se reciklira. Jedan od glavnih uređaja na rezervoaru je lopta za sakupljanje otpada, koja mora biti zapečaćena.

Savjet! Ispušteni otpad konstantno treba istovariti. Kako bi se sprečilo deformiranje šarke od čestog otvaranja, a nema curenja gasa, neophodno je osigurati pouzdanu konstrukciju.

Posebnu pažnju treba posvetiti izgradnji rezervoara. Zidovi i dno treba da imaju čvrstu betonsku osnovu. Potrebno je ojačanje tokom lijevanja. Posle očvršćavanja rastvora, površina se tretira sredstvima za hidroizolaciju. Vrh rezervoara napravljen je od vatrostalnih opeka položenih na metalnom okviru.

Grejanje na biomasu

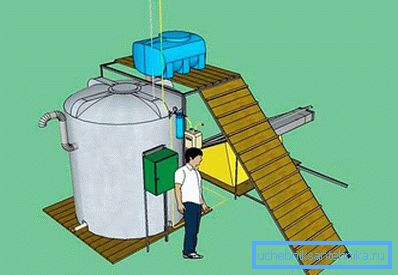

U toplim oblastima, možete raditi bez zagrijavanja

Stalni rad reaktora zavisi od vitalne aktivnosti bakterija koja uzrokuje fermentaciju biomase. U hladnoj masa, oni su u režimu spavanja. Neophodno je zagrejati do željene temperature i bakterije će nastaviti sa radom. Optimalna temperatura fermentacije je od +38?C. U toplim oblastima, spoljna temperatura vazduha je dovoljna da upravlja reaktor bez predgrevanja. A za hladne regione moraće se instalirati sistem grejanja. Pomoću grijača koji se instalira ispod rezervoara može se nositi sa ovim problemom. Priključen je na sistem grejanja, a slavine (ili termostat) regulišu cirkulaciju tople vode kako bi se održala željena temperatura.

Savjet! Kao opcija, možete instalirati zavojnicu sa električnim grejačima. Oni su povezani sa sistemom automatizacije koji reguliše temperaturu grejanja. Da biste to uradili, možete koristiti uobičajenu automatizaciju bojlera za vodu.

Bioreaktorski mikser

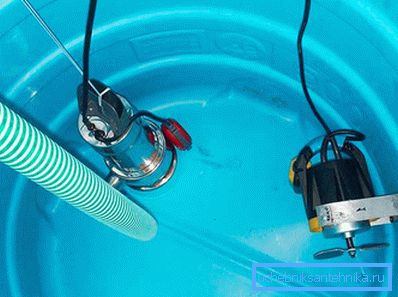

Sistem mešanja

Tokom rada reaktora, za bolje bakterijske aktivnosti, sirovine se moraju periodično miješati. Ova uloga može izvršiti uređaj kao mikser. Njene lopatice su unutar rezervoara, a vratilo ide spolja. Mikser upravlja elektromotor. Na mestu izlaznog vratila moraju biti žlebove koje održavaju stezanje komore.

Savjet! U nekim slučajevima, zatvoreni električni motor se instalira direktno u rezervoar.

Primanje plina

Gorenje biogasa

Gas koji se stvara tokom reakcije ispušta se kroz izduvnu cev za gas koji je povezan sa gornjom kapom. Isporučuje se kroz cev u hidrauličnu bravu koja sprečava ulazak vazduha u gas. Gas prečišćen u vodenom zaptivu šalje se nosaču gasa radi daljeg transporta potrošaču. Da biste poboljšali sistem, možete instalirati dva senzora. U ovom sistemu, kondenzat će se nasloniti u prvi rezervoar, a gas će se pumpati u drugi rezervoar pod pritiskom. Da bi se kontrolisao pritisak gasa, neophodno je postaviti manometar i relejni ventil. Višak pritiska gasa će otvoriti ventil i krvljući višak.

Bioreaktor koji ste napravili značajno će smanjiti količinu otpada za energiju za grijanje kuće i pomoći u razvoju poljoprivredne gazdinstva.

Video

Pratite kratku, samo-proizvedenu biogas postrojenje:

Fotografija

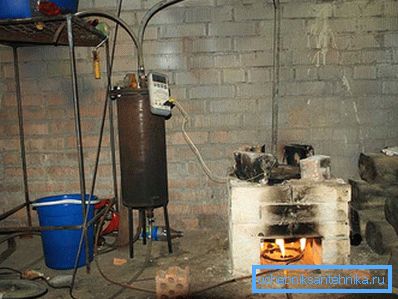

Kućni uređaj

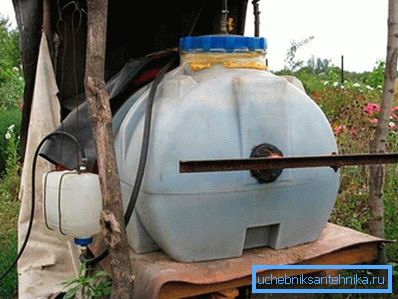

Instalacija je izolovana

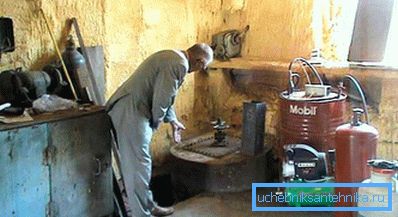

Bioreaktor je iskopao u zemlju

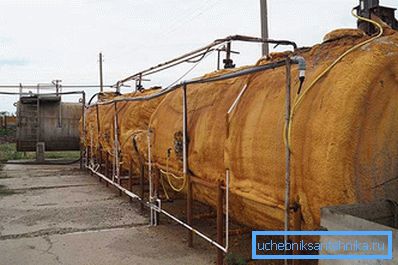

Velika postrojenja za biogas

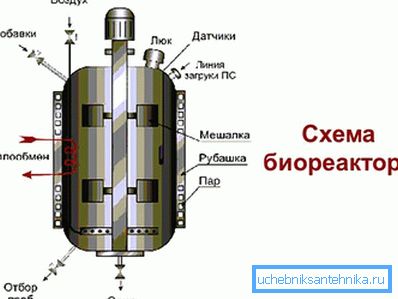

Bioreaktorski krug
