Zašto nam je potrebna prisilna ventilacija: princip uređaja

Ne može se reći da je u većini slučajeva, ali, ipak, često prisilno ventilacija u privatnoj kući ili stanu predstavlja ekstremnu potrebu koja se javlja pod određenim uslovima. Vrlo često (skoro uvek) takva potreba se javlja kada je prirodna ventilacija nedovoljna, ili u njenom odsustvu (osim prozora i ventilacionih otvora).

Hajde da saznamo šta je to i kako montirati sistem, a video u ovom članku će nam pomoći.

Skica ventilacije kupatila

Uređaj i ugradnja kapuljača

Cevi i kanali

Napomena Prisilna ventilacija je izduvni sistem koji može sisati u vazduhu iz prostorije i transportovati ga napolju. U onim slučajevima kada se vazduh očisti hemijski, to nema nikakve veze sa kapuljačom.

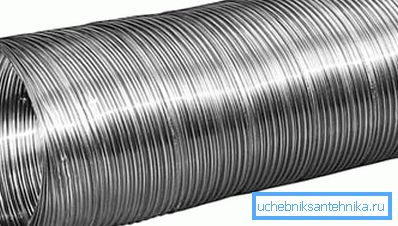

Valovita metalna cijev

Veoma je zgodno koristiti metalnu valovitu cev za prisilno ventilaciju privatne kuće ili stana. Uvek se može okrenuti u bilo kom smjeru i, zahvaljujući valovitoj površini, može se napraviti veći ili manji.

Ali takvi građevinski materijali se ne koriste kao kanali - koriste se za eyeliner, na primer, u valovitoj kuhinji mogu spojiti izduvni poklopac sa prozorom ovog kanala koji se nalazi na zidu ili, u retkim slučajevima, na plafonu. Prečnik cevi za kućne potrebe, po pravilu, iznosi 100 mm.

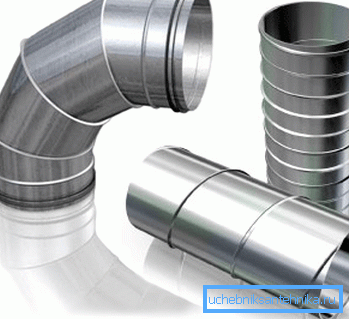

Vazdušni kanali

Ali uopšte nije neophodno koristiti valovite cijevi jer su za to prilično prikladni kratki cevasti vazdušni kanali od metala, tj. Takav prelaz se sastavlja od ravnih i ugaonih fragmenata. I opet, ovaj materijal se ne koristi kao kanali - oni služe kao prolaz kroz područje između ventilatora izduvnih gasova i prozora ventilacije.

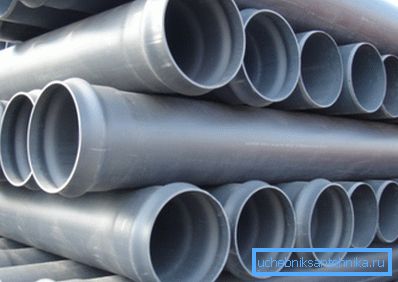

PVC je pogodan materijal u svim pogledima.

Ako su u višespratnim zgradama objekti izduvnih kanala obezbeđeni projektom i nalaze se u zidovima i potkrovlju, u privatnom sektoru često se cijeli sistem mora instalirati iz nule. To jest, ne samo kapuljače, već i kanali za poruke.

Nijedna instrukcija po ovom pitanju ne daje nikakve indikacije, pa se trebate oslanjati na praksu, što ukazuje na to da je kanal za kanal prečnika 100 mm od PVC-a najpogodniji za kanale. Pored toga, koristeći plastične armature za cijevi, smanjenje gume i silikon, vrlo je lako kombinirati metal i PVC.

Fans

Napomena Svi ventilatori mogu se podijeliti prema vrsti priključka radnog kola, preciznije, prema njegovom načinu pumpanja vazduha. Dakle, takve jedinice mogu biti kanali, radijalni (spiralni) i aksijalni. U uslovima života najčešće su korišćeni uređaji aksijalnog tipa.

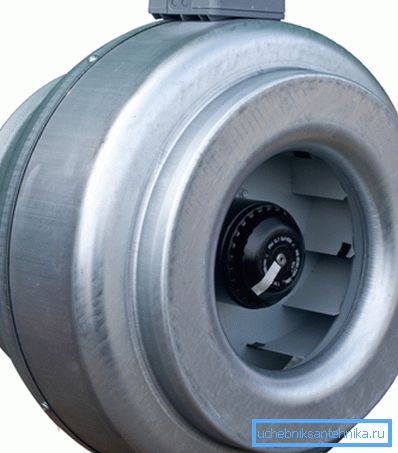

Kanal Vesa Channel-VENT

Izduvni motori tipa Channel-VENT mogu raditi na temperaturi koja prolazi od njih -30 ° C do +50 ° C - ovo je moguća razlika u temperaturi između ulice i prostora. Ali takve jedinice su dizajnirane isključivo za prašinu, a zatim, ako sadržaj ne prelazi 0,1 g / m3.

U slučajevima kada je vazduh u prostoriji zagađen od strane bilo kakvih vlaknastih, lepljivih ili eksplozivnih supstanci, upotreba kanal-VENT-a se ne preporučuje, jer takve supstance mogu oštetiti motor.

Modifikacija Kapacitet pumpe (m3/ sat) Brzina motora (o / min) Snaga motora (W) Potrošnja (A) Masa (kg)
100A 300 2500 75 0.31 2.8
125A 400 2400 90 0.35 2.9
150B 500 2500 85 0.38 2.8
160A 450 2500 85 0.38 2.9
200A 850 2600 80 0.34 4.9
200B 1000 2700 105 0.48 5.2
250A 950 2650 125 0.58 5.4
250B 1200 2750 150 0.63 4.6
315A 1400 2750 170 0.73 5.5
315B 1700 2700 225 1.08 5.5

Tabela parametara Vesa Channel-VENT

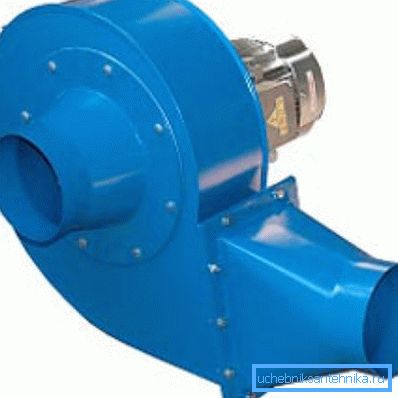

TROMMELBERG MSF-2

TROMMELBERG MSF-2 se može koristiti za ispuštanje izduvnih gasova, s obzirom da je serija MSF specijalno dizajnirana za prostorije u kojima mogu raditi dizelski i karburatorski generatori, automobili i zavarivanje.

Model prikazan na slici iznad ima snagu 1,5 kW, kapaciteta 2550m3/ sat i trenutna potrošnja 4,1A. Radno kolo trifaznog motora rotira pri brzini od 2800 o / min, na ulazu mlaznica ima prečnik od 145,145 mm, ukupne dimenzije 540x560x755 mm su nivo buke 75 dB.

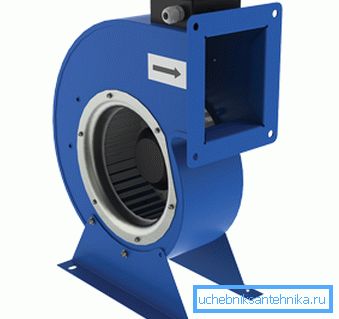

VENTS VTsU

Spiralni (radijalni) ventilatori tipa VENTS VTsU rade za protok zraka u prostoriju sa drugačijim namenom - najčešće se radi o proizvodnim radionicama i uređajima (kovana kovani, vatrostalni sandučići) i javnih zgrada.

Jedinice ovog tipa mogu se montirati, kako u zatvorenom tako i na otvorenom (kućište je napravljeno od polimerizovanog čelika). Da bi mehanizam učinio aktivan, koriste se bipolarni i četveropolni jednofazni motori sa spoljnim rotorom (spoljni rotor je od pocinkovanog čelika).

Aksijalni ventilator AXCBF-18

Ovaj model AXCBF-18 je super-snažan dizajn izduvnih gasova za vrući vazduh kapaciteta do 20,275m3/ sat, može imati i jednofazni i trofazni električni motor. Ovakav kapacitet je neophodan uglavnom za proizvodne radionice i javne zgrade. U svakodnevnom životu za stanove i privatni sektor AXCBF-18 se ne koristi.

SISTEMAIR

Aksijalni ventilatori za izduvni sistem SISTEMAIR koriste se za kućne svrhe, kao što su toaleti, kupatila, spremišta i druge zgrade, kao i za male javne prostore, kao što su male prostorije za sastanke, kancelarije, učionice i sl.

Performanse SISTEMAIR-a su 231m3/ sat i ako uzmemo u obzir da je njegova cena dovoljno demokratska, onda takva jedinica može priuštiti svakom zakupcu ili stanodavcu.

Napomena Potrebno je zamijeniti vazduh u prostoriji, kao izduvni sistem i sistem za unos. Dakle, vakum vazdušnih motora sa lopaticama ne stvoriti, stoga, kako bi osigurali normalni odliv vazduha, potreban je njegov priliv.

Nijansi uređivanja

Ugradnja kapuljača na plafon
  • Aksijalni ventilatori za kapuljače u kupatilima i toaletima izrađuju se kao nadzemni, to jest, motor se sakriva u ventilacionom otvoru, a roštilj leži na ravni duž oboda, blokirajući otvore.
  • Pričvršćivanje se može vršiti pomoću zavrtnja (a zatim su postavljene rupe za montažu na rešetku), ili pomoću proširenja opruge (antenskih). Međutim, sa drugom metodom ugradnje između radne površine i plastične mreže, najbolje je da se pumpa u silikonskoj zaptivnoj mast, da bi se složila.
  • Ne zaboravite da su kanali za ventilaciju uvijek prolazi za različite insekte i štetočine.. Prema tome, prednji deo poklopca može da postane kapija za njih zbog mogućih pukotina.
  • Prilikom instalacije, takođe treba voditi računa da ne slučajno oštetite ili savijate mrežu protiv komaraca, koja se mora isporučiti iz unutrašnjosti.

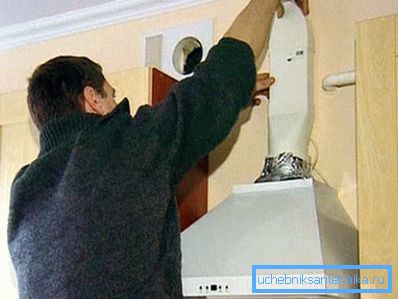

    Instalacija kuhinjske napoju

  • Kuhinjski poklopac se montira na nešto drugačiji način, pošto je sam uređaj sa ventilatorom ugrađen iznad peći, ali talasasta metalna cijev ili vazdušni kanal povezuje ga sa ventilacijskim kanalom.
  • Na tijelu uređaja nalazi se cijev za pričvršćivanje cijevi, ali na plafonu ili zidu, za priključivanje na ventilacijski kanal, potrebno je instalirati adapter, koji je pričvršćen za avion, a cev se okreće na unutrašnjoj strani.
  • Neke kuhinjske slušalice su opremljene posebnim ormarićem gde možete sakriti kabinet zajedno sa dimnjakom., ostavljajući samo donju horizontalnu ploču otvorenu za ulaz vazduha.

Zaključak

Dakle, prisilna ventilacija u stanu ili privatnoj kući obično se dešava sa aksijalnim ventilatorom različite snage. U kupatilu i WC-u, često se povezuje paralelno sa osvetljenjem, odnosno kada je prekidač uključen, krug istovremeno zatvara osvetljenje i ventilator.
