Ventili za ventilaciju - pogledi, karakteristike i ugradnja

19-05-2018
Ventilacija

Važni elementi bilo kog sistema ventilacije su pravilno izabrani vazdušni kanali. Njihov glavni zadatak je osigurati protok svežeg vazduha u prostoriju i ukloniti otpad. Efikasnost ventilacionog sistema zavisi, prije svega, od pravilnog izračunavanja prečnika cevi i poprečnog preseka kanala. Danas ćete saznati kako se okrugli vazdušni kanali za ventilaciju razlikuju od drugih, koji materijali se koriste za različite vrste, ai kako se oni instaliraju.

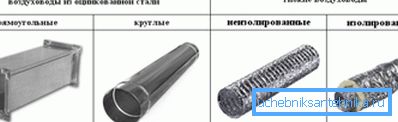

na-foto-tipy-vozdushnyh-kanalov

Moderni prirodni i mehanički ventilacioni sistemi za prostorije obično imaju samo jedan kanal za uklanjanje mase izduvnog vazduha. Istovremeno, svež vazduh neometano protiče kroz curenje i pukotine u vratima i prozorskim blokovima, kao i kroz posebne tehnološke otvore.

Još jedna stvar - ventilacija dovoda i izduvnih gasova, koja zahteva izradu i instalaciju dva odvojena kanala namenjena za protok svežeg vazduha i izlaznog zagađenja.

Vrste kanala

Danas nema teškoća za kupovinu delova ventilacionih sistema, pošto proizvođači nude svoje proizvode u širokom opsegu. Zbog toga njihova cena je prihvatljiva za većinu kupaca.

Stoga, prilikom izbora kanala, morate obratiti pažnju na dizajnerske karakteristike objekta za koju je kupljen. U nastavku razmatramo nekoliko kriterijuma koji će pomoći u razumijevanju klasifikacije opreme.

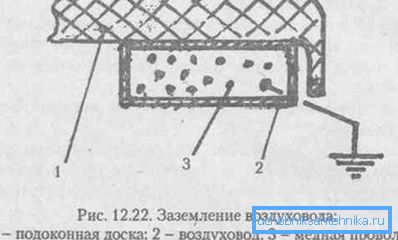

Pravilno uzemljenje ventilacionih kanala

Izgradnja

Vazdušni kanali mogu biti:

Ugrađeni
  1. Najčešće ovo su uobičajene ventilacione šahte, utičnice od kojih možete videti u kupaonici iu kuhinji u apartmanima.
  2. Unutar kanala ne bi trebalo biti stranih uključivanja, na primjer, priliva rješenja, jer će to ometati normalni protok vazduha kroz njih.
  3. Instalacija se vrši u zidovima betonskih i ciglnih kuća.
  4. Preporučujemo periodično sprovođenje preventivnih mjera, uključujući i čišćenje kanala kroz tehnološki otvor koji se nalazi ispod osovine.
Eksterno
  1. Predstavljaju dodatni i suspendovani vazdušni kanali za ventilaciju koji se sastoje od cevi i različitih oblika.
  2. Izbor dizajna zavisi od dizajna sobe, a takođe i dizajnerskih karakteristika građevinske materije.

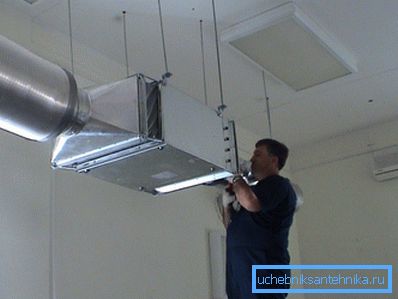

Pričvršćivanje ventilacionih kanala unutar zgrade

Materijal

Danas se za proizvodnju koriste različiti materijali:

  1. Metal - nerđajući čelik ili pocinčani čelik, legure aluminijuma. Elementi su veoma izdržljivi, izdržavaju vatru i korozivne formacije. Njihova instalacija ne izaziva nikakve posebne poteškoće, vijek trajanja proizvoda je dug.

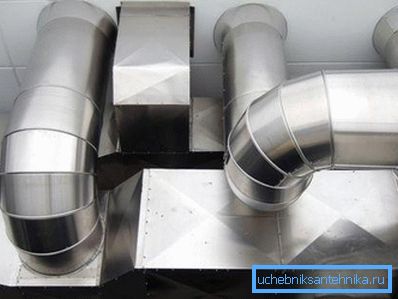

Metalni izduvni sistem

Najniži troškovi pocinkovanih čeličnih cevi ove kategorije, istovremeno, aluminij i nerđajući čelik će biti mnogo skuplji za kupce. Ovo je predstavljalo glavnu potražnju za proizvodima od pocinkovanih cevi.

  1. Plastika, pre svega, visokokvalitetni polipropilen, koji karakteriše niska cena i mala težina. Elementi su otporni na habanje, ne rđuju i što su više čvrsti. Instalacija se obično vrši ručno, a operativni period je nekoliko decenija.

Ova i druge materijalne prednosti privlače mnoge potrošače. Među nedostacima treba pomenuti slabost mehaničkog oštećenja i visokih temperatura.

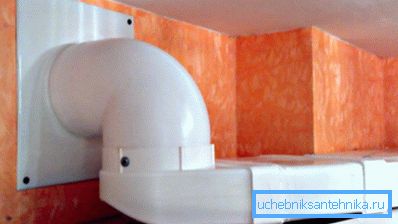

Plastični ventilacioni sistem
  1. Fleksibilno izrađeno od polimera, kao i talasasti aluminijum-polimeri, koji je opremljen čeličnom armaturom. Takvi vazdušni kanali se koriste u ventilacionim sistemima istovremeno sa klasičnim čvrstim kanalima za provodenje zraka i odgovarajućim oblikovanim komponentama. Nedostatak je u tome što rad fleksibilnih cjevovoda prati previše buke, što je znatno više od drugih vrsta vazdušnih kanala.

Odsek oblika

Klasično se smatra pravougaonom i okruglim, ali tu je i ovalan.

Izbor zavisi od dogovorenog projekta.

  1. Okrugli imaju veću potražnju kupaca od pravougaonih. U ovome nema ništa iznenađujuće, pošto ih je lako instalirati i imaju minimalnu aerodinamičku otpornost na vazduh.

Zglobovi i spoljne spojnice koriste se kao materijal za spajanje oblikovanih elemenata i cevi. U ovom slučaju ne dođe do curenja "vazduha", tako da možete pričati o potpunom tezkosti kola.

  1. Pravougaoni vazdušni kanali su spojeni jedni sa drugima i sa oblikovanim delovima:
  • prirubnice;
  • shinorikami;
  • montažni uglovi;
  • snaps.

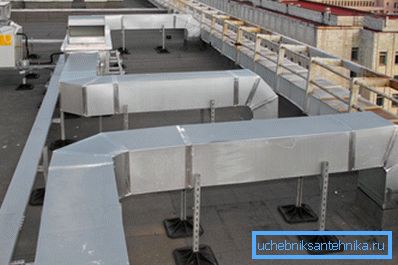

Pričvršćivanje ventilacionih kanala izvan zgrade

Njihova instalacija je nešto teško u poređenju sa krugovima i imaju najgore aerodinamičke performanse. Nedvosmislena prednost pravougaonih vazdušnih kanala je savršena kombinacija sa bilo kojim enterijerom, posebno u prostorijama sa niskim stropovima.

Izračunavanje vazdušnih cijevi

U nastavku je vodič koji će pomoći da se razume ova teška stvar:

  1. Napravite opštu šemu ventilacionih mreža uzimajući u obzir oblast prostorija i njihovu namjenu. Izračunajte potrebnu izmjenu vazduha u kubnim metrima na sat.
  2. Druga faza je određivanje brzine kretanja vazdušnih masa u cevima:
  • prirodna ventilacija - do 1 m / s;
  • prisilno zračenje - 3-5 m / s.

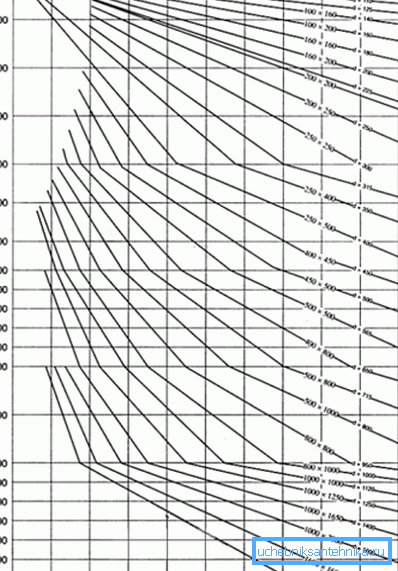

Dimenzije kanala za ventilaciju najbolje određuju dijagram.

Za izračunavanje najpogodnije je koristiti posebne dijagrame koje su pripremili stručnjaci. Pomoću njih se izračunava prečnik unutrašnjeg dela kanala na osnovu dobijenih rezultata.

Na primjer, za vještačku ventilaciju sa zapreminom vazduha od 300 m3/ h i brzinom protoka vazduha od 3 m / s, optimalni prečnik ventilacionog kanala je 150 mm, ako je pravougaonik 100 mm na 200 mm.

Ugradnja vazdušnih kanala

Važno kada je instaliranje cevi za provodenje vazduha je odluka da li je potrebno izolovati ili ne. Takva dodatna izolacija ventilacionih kanala sprečava stvaranje kondenzata, omogućavajući da ventilacija radi dugo i bezuspešno.

Savjet: toplotna izolacija ventilacionih cijevi je neophodna kod ugradnje izvan zgrade ili u prostoriju koja nema grejanje.

Druga važna odluka je izolacija ventilacionih kanala koji se nalaze u radnim i stambenim prostorijama, posebno spavaće sobe ili dečije sobe.

Zvučna izolacija ventilacionih kanala sa specijalnim materijalima

Koristite sledeća pravila da biste smanjili decibele sistema:

  • dobro će pomoći u rešavanju problema cevi velikog prečnika ili sa debelim zidovima;
  • Završavanje cijevi s posebnim materijalima kako bi se smanjio šum tokom rada ventilacionog sistema, također omogućava tišinu u sobama;
  • Koristite izolaciju vibracija za ventilacionu opremu, kao što su ventilatori i amortizeri.

Efikasnost sistema u velikoj meri zavisi od njegovog redovnog čišćenja. Najčešće, nije potrebno da se to ukloni ili njegove komponente.

Savjet: čisti mehaničkim ili hemijskim metodom. Prvi uključuje upotrebu vakum pumpi i hidromehaničkih uređaja, drugo - korištenje posebnih aerosola.

Zaključak

Nakon donošenja odluke o instalaciji ventilacionog sistema u kući ili stanu, morate odgovorno i pažljivo pristupati izračunavanju, izboru i ugradnji vazdušnih kanala, jer će njihovo funkcionisanje zavisiti od njih u budućnosti.

Ventili za ventilaciju će postati nevidljivi i bez problema, ili ćete morati da rešite dodatne probleme koji su prekršeni tokom rada.

Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
