Ventilatori za ventilaciju: pregled osnovnih struktura i

Izbor ventilatora za ventilacioni sistem je jedan od najvažnijih trenutaka kod dizajniranja krugova za zamjenu vazduha. Izuzetno je važno da izabrani uređaj obezbedi neophodne performanse, a ulaz / odvod vazduha se vrši u pravom iznosu.

U nastavku razmatramo koje vrste ventilatora se koriste u različitim situacijama, a takođe daju i niz savjeta za ugradnju jedinica za potrebe domaćina.

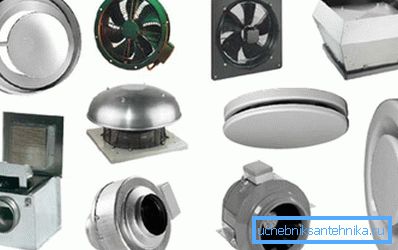

Priliv i izduvni sistem mogu se obezbediti pomoću različitih uređaja.

Sorte modela

Radijalni

Radijalne strukture nazivaju se uređaji, u kojima se radni delovi - lopatice nalaze na obodu. Sama ivica rotira oko ose, stvarajući tok zraka pod visokim pritiskom.

Obratite pažnju! U većini slučajeva, takvi sistemi se instaliraju izvan prostorija - na krovu ili na udaljenim zidnim konzolama. Unutrašnja ugradnja radijalnih ventilatora opravdana je samo na tehničkom podu.

Efikasnost takvog uređaja, kao i drugi parametri, određuje se oblikom udubljenja vazduha.

  • Modeli sa unazadima zakrivljenim lopaticama u odnosu na pravac rotacije oboda pokazuju dobru efikasnost samo kada rade sa čistim vazduhom. Često je ovaj dizajn ventilator. Što se tiče prednosti ovog modela, najvažnije treba smatrati nizak nivo buke kada radi čak i na granici snage.
  • Ravne lopatice (radijalne i odbijene leđa) se često koriste u izgradnji sistema za uklanjanje zagađenog vazduha. Konfiguracija radnog kola sprečava ulazak zagađivača na rotirajuće delove osovine i oboda, što značajno smanjuje habanje delova i olakšava preventivno održavanje.
  • Ležeći zakrivljeni lopatice omogućavaju visoku efikasnost razmjene vazduha čak i pri relativno niskom pritisku. Oblik krilnog dela omogućava postizanje dobrih performansi u smislu relativno male veličine uređaja, jer su takvi projekti poželjni u dizajnu domaćih sistema za razmenu zraka.

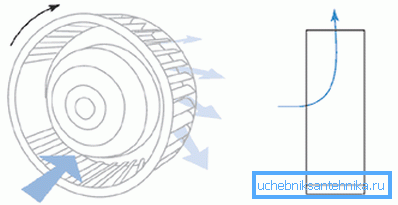

Obrazac toka vazduha

Opšte prednosti ove vrste uređaja uključuju dobar injektiranje vazduha, što osigurava njen prekomeran priliv, što znači da se stvaraju uslovi za neometan rad izduvnih gasova.

Aksijalni

Aksijalni (aksijalni) ventilator - najčešći model koji se koristi u većini izduvnih uređaja. Ovi uređaji su opremljeni s izduvnim poklopcima, sistemima za prisiljavanje, plafonima, podnim ventilatorima itd.

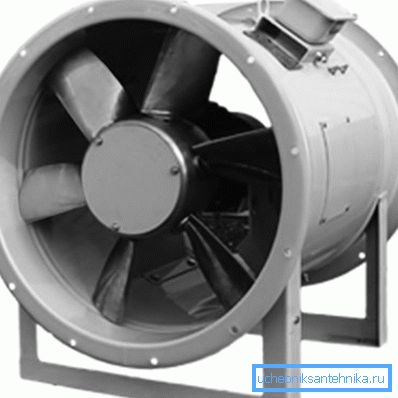

Postavljanje lopatica na kanal vodi do smanjenja gubitaka

Dizajn ove vrste uređaja je prilično jednostavan:

  • Obrtni moment, kao iu prethodnom slučaju, prenosi se na osu mehanizma.
  • Odmah pričvršćeni za osovinu oštrice (takozvani tip propelera). Zapremina transportiranog vazduha zavisi od oblika i veličine lopatica, što objašnjava različite modele na tržištu.
  • S druge strane, montiranje sečiva direktno na osu dovodi do značajnih gubitaka u performansama, jer se najčešće ventilator aksijalne ventilacije montira u cilindričnom kućištu ili kanalu sa minimalnim razmakom između zidova i lopatica.

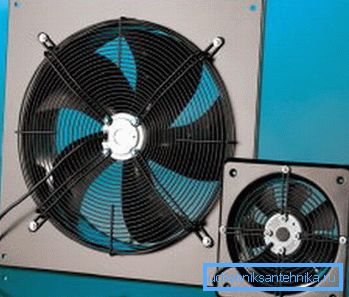

Aksijalni ventilatori stambenog ventilacionog sistema

Obratite pažnju! Da bi se povećala produktivnost, vodiči se često postavljaju iza dijelova propelera. Montiranje sistema za zamjenu vazduha u kuhinji ili kupatilu može se raditi sopstvenim rukama, uzimajući ploče od pocinkovanog čelika kao dijelova.

Dijagonala

Dijagonalni ventilator je rezultat kombinovanja principa kojim se konstruišu aksijalni i radijalni modeli:

  • Nožice postavljene pod velikim uglom postavljene su na radno kolo.
  • Kada se točak okreće, pritisak se povećava zbog povećanja centrifugalne sile.
  • Štaviše, što je veća brzina rotacije ventilatora, veći je injektirani pritisak.

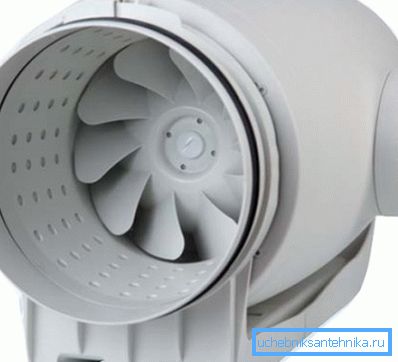

Dijagonalni radni deo sistema za uklanjanje dima

Što se tiče opsega ovih uređaja, on je vrlo ograničen. Po pravilu, centrifugalni ventilatori za ventilacione sisteme u sistemima hlađenja vazdušnim vazduhom, kao iu ulaznim krugovima velike zapremine.

Diametral

Diametrijski uređaji su veoma različiti po izgledu od drugih uređaja koji koriste za ulazak i izduvavanje:

  • Radno kolo je štap ili cilindar relativno malih prečnika.
  • Ventili za usisavanje vazduha montirani su na šipku ili na spoljašnji zid cilindra. Oni mogu imati veoma različit profil, ali najčešće korišćeni modeli su sa noževima zakrivljeni u pravcu protoka vazduha.
  • Vazduh prolazi sa spoljašnje strane ventilatora, jer za povećanje pokretnih delova tlaka obično se stavljaju u posebna kućišta.

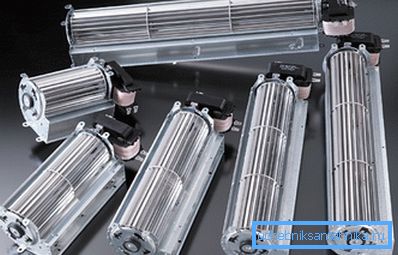

Diametarski uređaji

Ovaj dizajn omogućava vam da premestite dovoljno veće količine vazduha. Iz tog razloga koriste se diametarski ventilatori tamo gde je neophodno instalirati relativno kompaktne uređaje, na primjer, prilikom organizovanja vazdušnih zavesa itd.

Obratite pažnju! Ključni nedostatak dijagonalnog i dijametarskog modela je velika složenost, zbog čega se cena uređaja ispostavlja prilično velika. Najčešće se koriste u industrijskim mrežama za razmenu zraka, kao iu uređivanju ventilacionih kola modernih stambenih zgrada.

Savjeti za izbor

Preporuke za instalaciju

Najčešće, stambeni prostori (privatne kuće i stanovi) nisu završeni prisilnom ventilacijom. Ovo je zbog činjenice da se tokom procesa projektovanja uzima u obzir tzv. Prorezana ventilacija, difuzija vazduha kroz curenje u prozorima i okvirima vrata.

Međutim, ugradnja modernih zapečaćenih prozora, kao i spoljašnja vrata sa zaptivnim krugovima smanjuje količinu ulaznog vazduha, a protok se gotovo potpuno zaustavlja. Kao rezultat, standardi za razmenu vazduha nisu ispunjeni čak ni približno, što utiče na naše zdravlje.

Ulje i izduvni gas u stanu

Sa druge strane, nakon nekoliko godina rada izduvnih kanala bez pravilnog održavanja, njihov propusnost se značajno smanjuje. Kao rezultat toga, ni priliv, ni ekstraktor efektivno ne funkcionišu, a vazduh u stambenim prostorijama postaje zastareo i praktično neprikladan za disanje.

Izlaz će biti da se obezbedi protok vazduha (ventilacija ili ugradnja specijalnih ventila) i ugradnja posebnih izduvnih uređaja.

Po pravilu, takvi uređaji su montirani:

  • U kuhinji. Pre svega, ovo su izduvne kapuljače koji uklanjaju dim i paru iz prostora iznad peći, kao i specijalnih ventilatora u kuhinjskim prozorima.

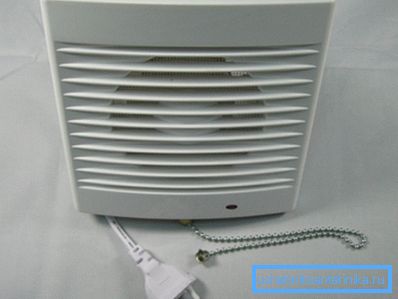

Foto ventilator za kupatilo
  • U kupaonicama. Ovde je najčešće ventilaciona mreža sa ventilatorom fiksirana ispod plafona, što vam omogućava brzo da se rešite neprijatnih mirisa.

Obratite pažnju! Takođe prisilno ventiliranje kupatila normalizuje režim vlažnosti, koji vam omogućava da zaštitite prostor od infekcije gljivama. Naravno, takođe mora se uzeti u obzir i visoka vlažnost vazduha iz izduvnog vazduha, jer upute preporučuje ugradnju uređaja sa dobrom hidroizolacijom.

  • U radionicama i drugim prostorijama, kojima je potrebna operativna kapuljača.

Pored pomenutih instalacija, složeni zidni ventili sa ventilacionim mehanizmima su nedavno postali popularni. Najsavremeniji modeli takvih ventila mogu da funkcionišu kako u režimu dotoka tako iu režimu uklanjanja izduvnog vazduha.

Snabdevanje zida i izduvni ventil

Definicija parametara

Pitanje kako izračunati snagu ventilatora za ventilaciju najrelevantnije je u projektovanju industrijskih prostorija i javnih zgrada: tu se stalno nalazi veliki broj ljudi, a potrošnja kiseonika po jedinici vremena bit će značajna.

Za obične stanove, izračunavanje će biti prilično jednostavno, jer su mogućnosti za prirodno prilagođavanje ovdje mnogo veće.

Uputstva za određivanje parametara podrazumevaju upotrebu sledeće formule:

L = Lnorma * N, gde:

  • L je potreban volumen vazduha, m3/ h
  • Lnorma - stopa potrošnje zraka od strane jedne osobe po jedinici vremena (prema SNiP 41 - 01-2003, ova vrijednost je 60 m3/ h)
  • N - maksimalan broj ljudi koji mogu biti u sobi.

Pored toga, radi poboljšanja efikasnosti, možete koristiti multiplikator kursa vazduha (za dnevne sobe - 1-2, za kancelarije - 2-3, za proizvodna područja - 4 i više).

Uvećavajući broj dobijen u prethodnom slučaju odgovarajućim faktorom, dobićemo preporučene performanse ventilacionog uređaja. Onda ćemo morati samo upoređivati ​​rezultat izračunavanja sa tehničkim parametrima dostupnih modela na tržištu i izabrati odgovarajuću.

Zaključak

Informacije o tome kako odabrati ventilatora za ventilaciju i koji tip koristiti u datoj situaciji biće korisni, pre svega, za one koji planiraju da dizajniraju sve komunikacije u svom domu.

Za detaljnije upoznavanje sa asortimanom opreme za zamenu vazduha, kao i sa složenošću uređenja ventilacionih mreža, preporučujemo gledanje videa u ovom članku.
