Ventilacioni poklopac: svrha, karakteristike dizajna, rad

Ventili ventila za ventilaciju ili ventili za gašenje su dizajnirani da regulišu i distribuiraju protok vazduha u ventilacionim kanalima. Ovo je jedan od glavnih načina za konfiguriranje i kontrolu sistema u cjelini i njegovih pojedinačnih dijelova. Rećićemo o uređaju i karakteristikama ventila gasa.

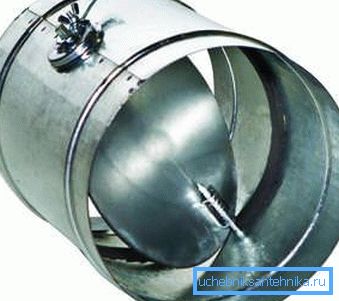

Na slici - okrugli ventil za regulaciju protoka vazduha u kanalu.

Ventili za gašenje ventilacionih kanala

Uređaj

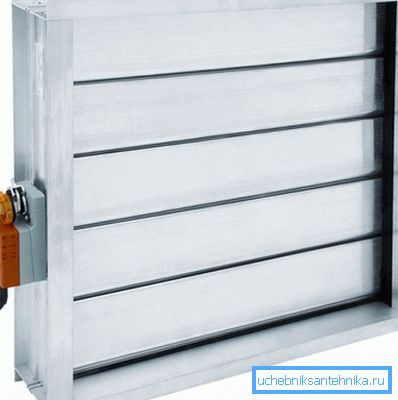

Ventil za ventilaciju na servo pogon.

Ventilator vazduha za ventilaciju je ram koji prati oblik odseka kanala na kojem je instaliran sistem sečiva ili sečiva. Lopatice ili vesla montirane na rotacionoj osi, čija rotacija omogućava glatko podešavanje položaja drugog (takođe pročitajte članak Ventilacijski ventil za plastične prozore - ključ za zdravu mikroklimu u kući).

Sama osa se pojavljuje na jednom kraju kroz kućište spolja, gdje se nalazi upravljačka ručica ili električni / pneumatski pogon. Ram može biti ugrađen u kanal kao oblikovan dio ili nadograđen kao rešetka. Priključci mogu biti prirubnica, zavoj i bradavica.

Osa se rotira pomoću servo pogona.

Rotacija osa osigurava miješanje ili otvaranje kanala, time prilagođavajući njegovu propusnost. U krajnjoj zatvorenoj poziciji, sečivo je paralelno sa ravničarskom delom kanala, u ekstremno otvorenom - gotovo pravolinijskom.

Obratite pažnju! Da rotirate osu više od 90 stepeni, nema smisla, kao u ovom slučaju, dok se održava pravac rotacije, rezultat će početi da se menja suprotno.

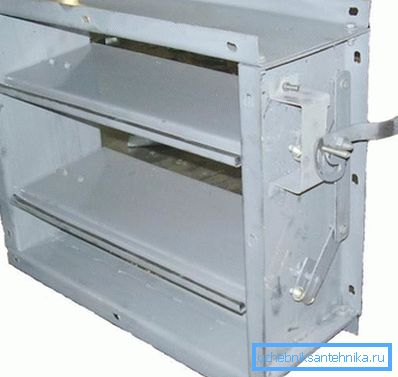

Mehanika zatvarača sa više oštrica.

U slučaju sistema lopatica, kada kanal nije blokiran ne jednim sečivom, već dizajnom poput slepog, okretna osa nije jedna, već koliko je lopatica. Sve ove osi se takođe izvode na jednom kraju, gde su povezani zajedničkim nagibom, djelovanjem na koji se sve lopatice mogu okrenuti pod istim uglom.

Vrsta

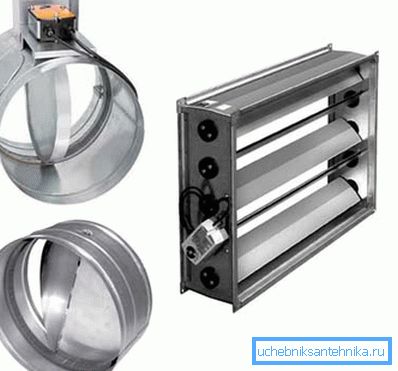

Postoje različite modifikacije ventila.

Ventili su klasifikovani prema nekoliko parametara: svrhu, obliku, vrsti upravljačkog pogona i glavnim funkcijama.

Po dogovoru, svi ventili mogu biti podeljeni u sledeće grupe:

  • Vazdušni ventili. Dizajniran za podešavanje kretanja vazdušnih masa bez dodataka zapaljivih gasova, aerosolnih suspendovanih čestica i dima na temperaturama do 80 stepeni. Maksimalni pritisak na kanalu je 1500 Pa. Koristi se u ventilacionim sistemima skladišta, prodavnica povrća i drugih predmeta za domaćinstvo;
  • Vatrootporno. Postoje dva tipa - vatrootporna i dim, dok su prva obično normalno otvorena, druga su normalno zatvorena. Oni štite otvore u zatvorenim objektima od prodora plamenom, a takođe uklanjaju gasove sagorevanja iz prostorija;
  • Dokaz eksplozije. Može se pripisati raznim protivpožarnim uređajima, ali njihova glavna razlika je rad u eksplozivnim sredinama. Dizajn je napravljen tako da se isključuje pojavljivanje varnice u toku njegovog rada;
  • Unified. Najčešći tip dampera koristi se u ventilacijskim i klimatizacionim sistemima za civilne i kućne objekte, kao iu sistemima za grejanje vazduha.

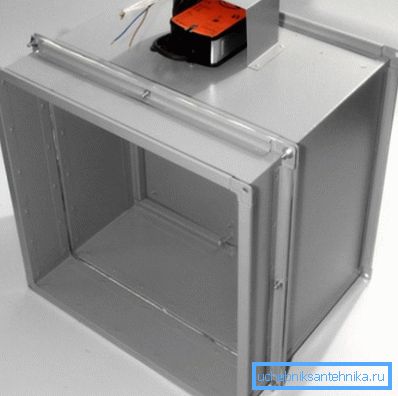

Kombinovani protivpožarni damper.

U formi, ovi uređaji ponavljaju konture kanala i stoga postoje tri glavne vrste:

  • okrugli,
  • pravougaone,
  • kvadrat.

Takođe može biti ugrađen i iznad glave.

Po prirodi pogona postoje takve sorte:

  1. Mehanički sa ručnim pogonom (oznaka - "P"). Rotirajuća osovina je opremljena polugom ili profilom za prianjanje pomoću ključa. Često je poluga napravljena u obliku ručice sa pogonskom jedinicom koja pokazuje ugao rotacije sečiva;
  2. Poklopci za ventilaciju motora (označeni sa "E"). Upravljački mehanizam upravlja servo montiranim na telo uređaja. Koristi se u automatskim sistemima i kanalima velikog poprečnog preseka;
  3. Ventili sa pneumatskim pogonom (oznaka - "P"). Razlikuju se od dizajna električnog pogona.

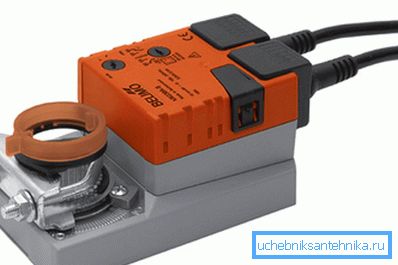

Klapna za električnu ventilaciju bez povratne opruge.

Pored toga, uređaji su podeljeni u različite funkcionalne grupe:

  • kontrolni ventili;
  • hitni uređaji;
  • normalno otvoren;
  • normalno zatvoreno;
  • opterećenje, itd.

Kontrola se može izvršiti automatizacijom, signalom preko centralizovanog daljinskog upravljača ili ručno.

Obratite pažnju! Cijena svakog proizvoda zavisi od svrhe, veličine, vrste pogona i proizvođača. Najjeftinije vrste mogu koštati od nekoliko stotina rubalja.

Karakteristike regulacije i podešavanja

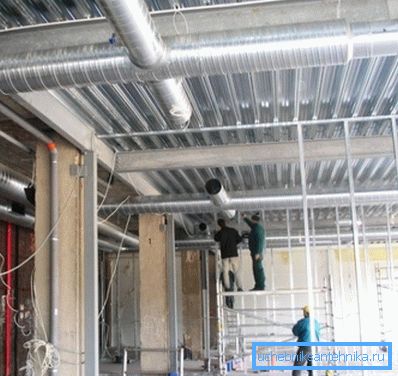

Postavljanje sistema je važna faza njegove instalacije.

Glavni zadatak postavljanja i otklanjanja ventilacionih sistema je osigurati da parametri protoka zraka postavljeni projektom budu postavljeni na svim lokacijama mreže.

Teško je to učiniti svojim rukama bez skupa osnovnih znanja, ali ako odlučite, naša apstraktna uputstva će vam pomoći:

  • Ukupni učinci pritiska i ventilatora moraju biti prilagođeni projektnim podacima. Ovo se radi podešavanjem frekvencije njegove rotacije;
  • Zatim pomoću uređaja za podešavanje konfigurišete grane koje su bliže ventilatoru. Performans ovih grana mora da odgovara dizajnu. Glatkim zatvaranjem amortizera postiže se željeni otpor proticaja;
  • Višak vazduha se prenosi na one delove lanca tamo gdje je niska produktivnost u odnosu na izračunavanje. Na mestima gde nema uređaja za podešavanje, mogu se ugraditi čelične dijafragme kako bi stvorili konstantni otpor;
  • Kada se stope protoka vazduha u glavnom delu kola, kao iu ulaznim i izduvnim uređajima dovode do projektovanja vrednosti sa greškom ne više od 10%, regulacija se može smatrati uspješno završenom.
Postavljanje i prilagođavanje stvarnih sistema je prilično izazov.

Obratite pažnju! Treba obratiti pažnju na povećanje potrošnje motora ventilatora sa povećanjem njihove performanse.

Zaključak

Ventilacijski ventili i amortizeri omogućavaju vam da konfigurišete sistem i podesite parametre u realnom vremenu. Moguće je automatski režim i ručna kontrola aktuatora amortizera, što vam omogućava kreiranje sofisticiranih inteligentnih rešenja za klimatske sisteme.

Video u ovom članku jasno ilustruje sve što je rekao.
