Ventilacioni kanali i zračni kanali u stanovima i kućama

Nijedna gradnja stambene kuće nije potpuna bez instaliranja i povezivanja prirodnog ili prisilnog ventilacionog sistema. U višespratnim zgradama najčešće se koriste ugrađeni vazdušni kanali od cigle ili čvrstog betona za uklanjanje izduvnog vazduha iz stambenog prostora u atmosferu, koji se odmah instaliraju prilikom izgradnje kuće. Kada je ventil za grejanje zatvoren, ili ako je neophodno prebaciti kanal na drugo mesto, novi spoljašnji instalacijski kanali koriste se novi metalni ili plastični pravougaoni ventili za ventilaciju.

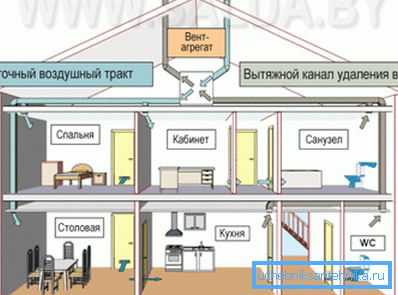

Prinudna shema ventilacije privatne stambene zgrade.

Pravila za uređenje ventilacionih kanala

Prilikom obavljanja radova na popravci ili instalaciji, trebali biste biti svjesni da se uređenje nove ili rekonstrukcije postojećeg ventilacionog sistema vlastitim rukama mora izvršiti u strogoj saglasnosti sa utvrđenim graditeljskim kodovima i propisima.

Kako bi olakšao čitaocu da se bavi ovim jednostavnim zadatkom, ovaj članak daje kratak pregled, koji opisuje glavne karakteristike uređenja glavnih kanala i ventilacionih kanala u privatnim kućama i stanovima.

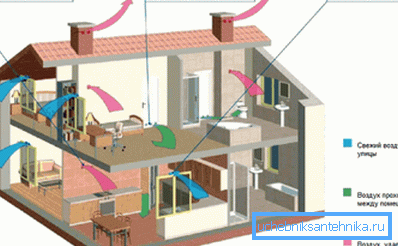

Šema ventilacije sa prirodnim cirkulacijom vazduha.

Sorte ventilacionih kanala

Prema svojim dizajnerskim karakteristikama i relativnom pozicioniranju ventilacionih kanala u odnosu na nosive zidove zgrade, svi vazdušni kanali mogu se podijeliti na nekoliko tipova.

  1. Ugrađeni ventilacijski kanali pravougaonog ili kvadratnog poprečnog preseka, po pravilu, postavljaju se u podupiračke zidove zgrade tokom njegove izgradnje. U njihovoj proizvodnji se najčešće koristi ručno polaganje ventilacionih kanala od cigle ili formiranje specijalnih armirano-betonskih blokova namenjenih za ugradnju takvih sistema.

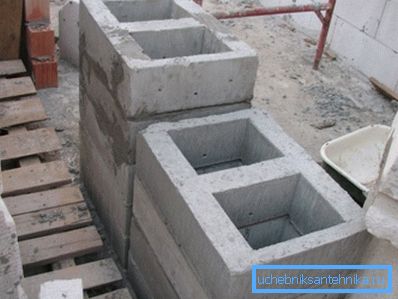

Gotovi betonski blokovi sa integriranim ventilacionim kanalom.
  1. Lažni ili suspendovani vazdušni kanali najčešće predstavljaju ravne kanale za ventilaciju u obliku prefabrikovanih kutijastih struktura napravljenih od pocinkovanog čeličnog lima.. Instalacija i priključenje takvih sistema vrši se nakon završetka građevinskih i završnih radova, au slučaju rekonstrukcije objekata - nakon završetka rekonstrukcije, u skladu sa posebno razvijenim tehničkim projektom.
  2. Spoljašnje ili drugim rečima, dodatni kanali za ventilaciju su odvojena građevinska konstrukcija koja je instalirana na spoljnoj strani zgrade.. Takav sistem može se napraviti od cigle, čvrstog betona, kao i metalne cevi od pocinkovanog ili nerđajućeg čelika.

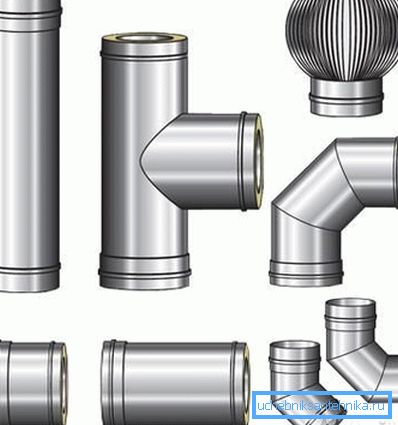

Topla metalna cijev od nerđajućeg čelika za ugradnju ventilacionih sistema.

Savjet! Preporučujemo da se vazdušni kanali u privatnim kućama postavljaju paralelno sa dimnjom peći, u neposrednoj blizini. Ovakav aranžman, usled uzlaznog toka toplog vazduha, može značajno povećati žudnju, a samim tim i poboljšati efikasnost ventilacionog sistema.

Izbor materijala

Trenutno se nudi veliki broj različitih materijala za ugradnju vazdušnih kanala, čija cena može znatno da varira, ali pravi izbor uglavnom zavisi od specifičnih uslova izgradnje i specifične upotrebe sobe.

  1. Ugrađeni vazdušni kanali od monolitnog betona imaju visoku čvrstoću i izdržljivost, lako se održavaju, a pored toga sa uniformnim monolitnim punjenjem, oni imaju malo otpornosti na kretanje protoka vazduha.
  2. Čvrsta opeka ima slične operativne osobine, međutim, u većini slučajeva, opeka ventilacionih kanala može stvoriti turbulentnu turbulenciju, što znatno smanjuje želje, pa se preporučuje da se koristi prilikom instalacije ventilacionih sistema uz prisilno cirkulaciju vazduha.

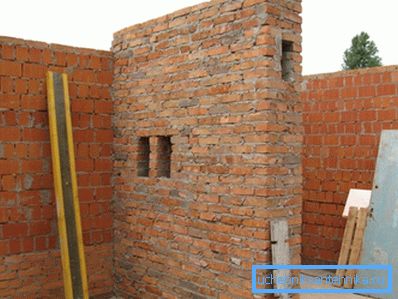

Postavljanje kanala čvrste cigle.
  1. Metalni i plastični kanali za ventilaciju su oslobođeni ovog nedostatka, ali su manje izdržljivi, stoga moraju biti zaštićeni od spoljnih mehaničkih uticaja. Osim toga, svi metalni proizvodi (osim nerđajućeg čelika) podložni su atmosferskoj koroziji, a stoga je potrebna dodatna zaštita od vlage nastale usled stvaranja kondenzata.
  2. Za ugradnju unutar ciglane ili betonskog zida koriste se i ugrađeni azbestno-cementni kanali. Sa stanovišta aerodinamike i performansi, ovaj materijal je najpogodniji za ugradnju ugrađenih ventilacionih sistema u proces izgradnje opeke ili čvrste zgrade.
  3. Za ugradnju ventilacionog sistema u zatvorenom prostoru, kao što su iza spuštenih plafona ili iza zidnih panela napravljenih od gipsane ploče, dobro su pogodni ravni ventilacioni kanali male debljine, napravljeni od plastike ili metala.

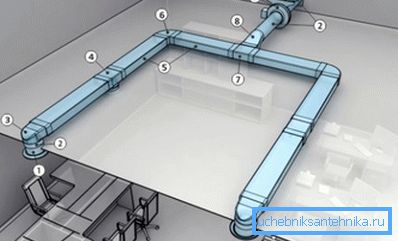

Šema instalacije plastičnog kanala iza spuštenog plafona.

Savjet! Kada se samo-montira ventilacija slobodnog protoka sa prirodnim cirkulacijom vazduha, preporučuje se upotreba okruglih plastičnih ventilacionih kanala, jer zbog svog oblika i glatke unutrašnje površine stvaraju minimalnu otpornost na kretanje vazduha.

Samostalna proizvodnja kanala

Kao što je već pomenuto, najbolje je koristiti kružnu azbestno-cementnu cev za ugradnju integriranog kanala, dakle, korak po korak uputstva za ugradnju takvog ventilacionog kanala u zid od zidova biće predstavljeni u nastavku.

  1. Nosač opeke od cigle i pola i pol cigle ležali su na uobičajeni način do nivoa lokacije ventilatora.
  2. Na dnu azbestno-cementne cijevi presjecite prednji zid do aksijalne linije do visine 120 mm, tako da se na njenom kraju formira stepeni prozor.
  3. U gornjem delu zidova postavite azbestno-cementnu cev sa prozoru isečenom u prostoriju i privremeno ga pričvrstite do građevinskih konstrukcija (stubova, greda, plafona) pomoću žice za pletenje.
  4. Nastavite zidove na isti način, postavljajući ciglu na ivicu ispred i iza azbestno-cementne cevi.
  5. Dakle, potrebno je dovesti gornji kraj azbestno-cementne cevi sa okolnom ciglom do nivoa koji nije niži od gornjeg dela grebena krova.

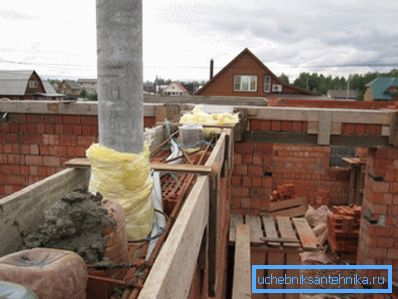

Na slici je postavljena azbestno-cementna cev u zidu od opeke.

Savjet! Za povezivanje horizontalnog kanala za ventilaciju sa vertikalnim podizačem na drugom spratu, na pravom mestu azbestno-cementne cijevi potrebno je sječiti pravougaone ili kvadratne prozore širine jednake njegovom prečniku i visine od najmanje 120 mm.

Regulatorni tehnički zahtjevi

Prilikom samostalnog obavljanja instalacionih radova neophodno je pridržavati se opšte prihvaćenih normi i pravila koja se odnose na uređenje ventilacionih sistema, a oblik unutrašnjeg odjeljka i dimenzije ventilacionih kanala moraju strogo da budu u skladu sa zahtjevima regulatornih dokumenata.

  1. Izduvni ventil u prostoriji treba da bude postavljen što bliže plafonu, a rastojanje od gornje ivice do plafona ne sme biti više od 100 mm.
  2. Ako se izlaz cevi na krovu nalazi ne više od 1500 mm od grebena krova, njegova visina mora biti najmanje 500 mm veća od grebena.
  3. Da bi poboljšali prirodni potisak i zaštitili vertikalni podizač od padavina, njegov izlaz mora biti opremljen posebnim deflektorima od nerđajućeg čelika.

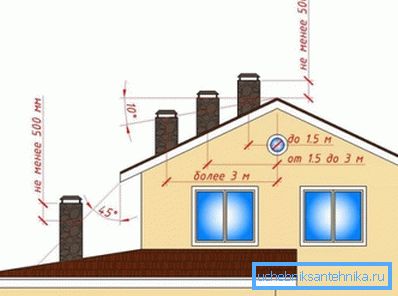

Mesto izlaza ventilacione cevi u odnosu na greben krova.
  1. Vertikalni podizači sa prirodnom cirkulacijom vazduha treba da imaju površinu poprečnog presjeka od najmanje 140-180 cm², što približno odgovara prečniku cevi od 120-150 mm.
  2. Površina poprečnog preseka vertikalnih podizača sa prisilnom cirkulacijom vazduha treba da bude najmanje 90-130 cm2, što odgovara prečniku kružne cevi od 100-130 mm.
  3. Svi vertikalni i horizontalni kanali za ventilaciju koji prolaze kroz stepenište, potkrovlje ili druge neogrevane prostorije treba da imaju toplotnu izolaciju od ekspandiranog polistirenskog lista ili mineralne vune, sa minimalnom debljinom od 50 mm.
  4. Da bi se osigurao normalan potisak, u sistemima sa prirodnom ili prisilnom cirkulacijom vazduha svi priključci moraju biti potpuno čvrsti i bez vidljivih znakova oštećenja.

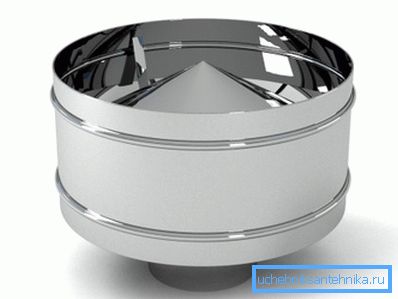

Vjetar i vodootporni deflektor od nehrđajućeg čelika.

Zaključak

Bez obzira na odabrani materijal i proizvodnu tehnologiju, svi vazdušni kanali i ventilacioni kanali u skladu sa SNiP 2.04.05-91 "Grejanje, ventilacija i klimatizacija" moraju u potpunosti da se pridržavaju tehničkih karakteristika navedenih u ovom regulatornom dokumentu.

Da biste dobili detaljnije informacije o ovom problemu, možete pogledati video u ovom članku ili pročitati relevantnu regulatornu i tehničku dokumentaciju na našoj web stranici.
