Ventilacijski projekat: faze razvoja

Kako napraviti tipičan projekat ventilacije za različite prostorije? Kakve su norme vazdušne razmene da se nastavi? Kako se izračunava deo kanala?

Pokušajmo odgovoriti na ova i neka druga pitanja.

Projekat ventilacionog sistema kancelarijskog centra.

Zašto ti je to potrebno?

Ali zapravo: zašto pokušati da napravite projekat svojim rukama kada je masa specijalista spremna da ponudi odgovarajuću uslugu? Glavni i najočigledniji motiv je ekonomija. Približni troškovi projekta ventilacije za mali kafe sa površinom do 100 kvadratnih metara iznosi oko 15.000 rubalja, što izgleda prilično neodređeno u kontekstu trajnog nedostatka sredstava u fazi poslovne promocije.

Osim toga: samo-dizajn ventilacionog sistema korni traje manje vremena. Organizacija profila može potrošiti na pripremu radnog nacrta do mjesec dana. U međuvremenu, kao što znate, vreme je novac: često ne prelaze nekoliko nedelja između početka rada i prijema prvog posjetitelja.

Faze velikog puta

Lako je nabaviti dodatnu opremu sa asortimanom lokalnih prodavnica. Takođe je lako nacrtati skicu sa indikacijom veličine svake osobe koja nije preskočila časove crtanja u školi.

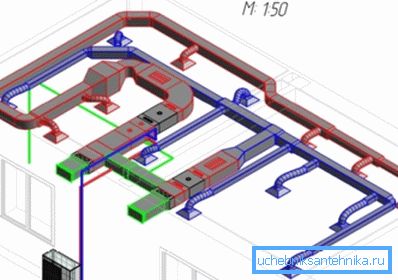

Snabdevanje skice i izduvni sistem.

Glavni zadaci su svedeni na kalkulacije.

Šta mislimo?

  1. Produktivnost vazduhom.
  2. Odsek vazdušnih kanala.
  3. Kapacitet distributera vazduha za ventilaciju na ulazu.

Imajte na umu: ventilacija sa samo jednim izduvnim kanalom biće prihvatljivo rješenje za stan ili privatnu kuću na malom području. Na javnim mestima potreban je svež vazduh.

  1. Potreba za pritiskom koju stvara ventilator.
  2. Potreba za toplotnom energijom i klimatizacijom.

U tom redu, idite dalje.

Performanse

Procenjuje se na dva načina:

  1. Prema kubnom kapacitetu sobe i raznovrsnosti razmene vazduha, koja zavisi od njegove pripadnosti jednoj ili drugoj funkcionalnoj vrsti.
  2. Po broju posetilaca.

Za javnu instituciju moramo napraviti oba proračuna, a zatim izabrati veću vrijednost.

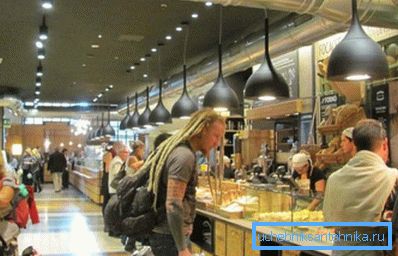

Vazduh mora ostati čist i svež u bilo kom načinu rada ustanove.

Izračunavanje učestalosti razmene vazduha

Formula za izračunavanje je L = n * V, gde je n razmak vazduha, a V je ukupna zapremina u kubnim metrima. Volumen, kako je poznato, izračunava se kao proizvod površine i visine.

Koji je parametar n? To zavisi od tipa sobe.

Napomena: u nekim slučajevima, trenutni SNiP ne ukazuje na brojnost, već direktnu potrebu za zamjenu vazduha za sobu, sanitarnu opremu, štednjak itd.

Soba Frekvencija ili obim razmene vazduha
Dnevne sobe 1
Javni i poslovni prostor 1,5-3 u zavisnosti od terena
Tuševi 75 m3 / h po odjeljku
Tuševi 50 m3 / h za toalet i 25 za pisoar
Električni štednjaci 60 m3 / sat na štednji
Plinske peći 100 m3 / sat na štednji

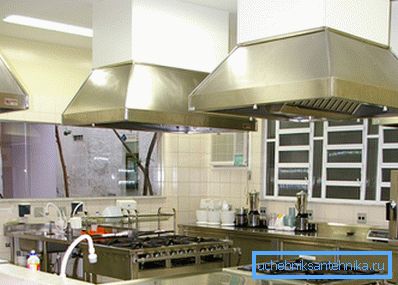

Preko svake peći ima svoj vlastiti ventilacijski krov.

Dakle, za ozloglašenu kafanu površine 100 m2 sa visinom plafona 3,5 metara sa dve plinske peći i jednim toaletom za dve WC šolje, približna potreba za razmjenom zraka biće 2x100x3,5 + (100 * 2) + (50 * 2) = 1000 m3 / sat vremena

Obračun po broju posetilaca

Ovdje se instrukcija za izračunavanje svede na umnožavanje maksimalnog broja posjetilaca i potreba za vazduh jedne osobe (pretpostavlja se da je 60 m3 / sat za budjenje i 30 m3 / sat za spavanje). Dakle, uz maksimalnu korisnost kafića od 20 ljudi (osoblje i posjetioci) vredi početi od 20 * 60 = 1200 m3 / sat. Pošto je ova vrijednost veća, vredi se odustati od toga u budućnosti.

Izračunavanje koristi maksimalan broj posetilaca.

Sekcija

Izračunava se kao S = L * 2,778 / V, gde:

  • S je poprečni presek kanala.
  • L - protok vazduha.
  • V - protok vazduha.
  • 2.778 - koeficijent koordinacije vrednosti, omogućavajući rezultat u kvadratnim centimetrima.

Jasno je da će povećanje protoka smanjiti poprečni presjek, uz održavanje performansi. Međutim, prekomerna cijena je povećana buka; zbog toga se obično ograničava na vrijednosti od 3-4 m / s.

Za naš slučaj, sa brzinom protoka od 4 m / s, minimalni deo kanala iznosiće 1200 * 2.7878 / 4 = 833 cm2. Jednostavna upotreba formule za kružnu oblast daje nam prečnik 33 centimetra (zaokruženo do stvarne veličine cevi - 350 mm).

Napomena: u praksi se često koriste pravougaoni vazdušni kanali za skrivene brtve. Njihov presek je jednak proizvodu strana: na primer, dimenzija 250x355 mm je pogodna za naš slučaj.

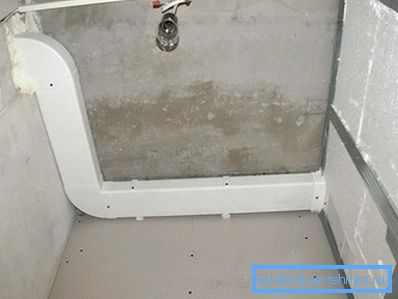

Pravougaona cev je lakše sakriti iza spuštenog plafona.

Distributer vazduha

Ovde ne postoje univerzalne formule: proizvodi se biraju iz kataloga u skladu sa graničnim uslovima.

Šta tačno?

  • Veličine.
  • Redovan protok vazduha.
  • Veliki opseg brzine protoka 0,5 m / s (veća brzina se percipira kao nacrt i dovodi do neugodnosti za posetioce).
  • Nivo buke. Kod stambenih prostorija, maksimalno dozvoljeni nivo buke ventilacije se obično pretpostavlja na 25 dB, za javne prostore - 35 dB.

Savet: mora postojati statična komora pritiska ili adapter ispred rešetka za raspršivanje vazduha, što dovodi do okretanja toka pod pravim uglom. U suprotnom, vazduh će se nejednako raspoređivati ​​po njegovoj površini, što će uzrokovati povećanje buke ili pad propusnog opsega.

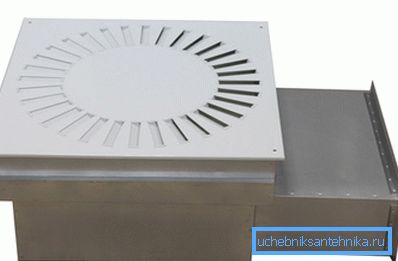

Statička komora za pritisak distribuira protok vazduha preko celokupne mreže.

Pritisak

Zavisnost potrebnog pritiska na prostoru ventilirane prostorije je linearna: s povećanjem površine povećava se dužina vazdušnih kanala.

Loša vijest za dizajnera je da je tačna proračun otpornosti na ventilaciju vrlo komplikovana, jer zavisi od težine varijabli:

  • Prečnik cevi.
  • Broj priključaka i okretanja.
  • Prisustvo filtera i grejača.

Dobra vijest je da će prekomerni pritisak ventilatora kod fiksnih performansi dovesti do blagog povećanja potrošnje energije.

Zbog toga se obično koristi pojednostavljena procena ovog parametra:

  • Za sobe površine 50-150 m2, norma se smatra 75-100 Pa.
  • Sa površinom od 150-350 m2, vrijedi fokusirati na 100-150 Pa.

Termička snaga

Često, radni nacrt ventilacije uključuje računanje snage sistema za grejanje i klimatizaciju.

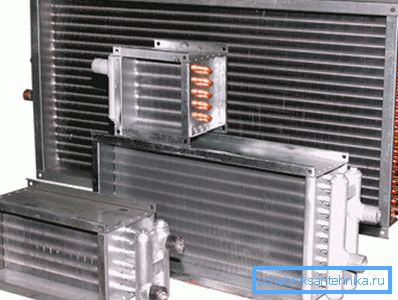

Na fotografiji - grejači vode za ventilacione sisteme.

S obzirom da se toplotni kapacitet vazduha prilično neznatno mijenja sa promjenama temperature, potreba za izlazom toplote grijača ili kanalizovanog klima uređaja određuje se samo kapacitetom ventilacije i delta temperature između svežeg vazduha i ulice.

Termička snaga izračunava se prema formuli P = Dt * L * 0.336, gde:

  1. P je termička snaga u vatima.
  2. Dt je razlika u temperaturi između ulice i priliva u stepenima.

Savet: norma temperature dovodnog vazduha za zimu je + 18C.

  1. L - protok vazduha u m3 / sat.
  2. 0,336 je toplotni kapacitet vazduha u W * h / m3 * s.

Dakle, pri spoljnoj temperaturi od -15S i prilivom od 1200 m3 / sat, potreba za toplotnim kapacitetom grijača biće 33 * 1200 * 0.336 = 13305 W.

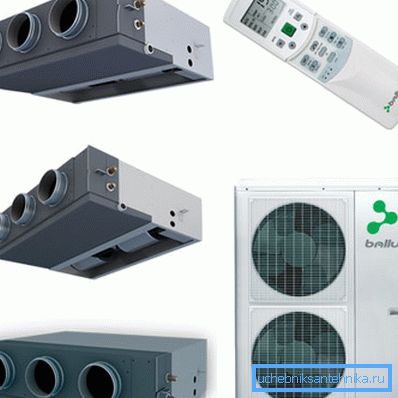

Na sličan način izračunava se termička snaga klima uređaja.

Zaključak

Nadamo se da će informacije pružene čitaocu biti korisne. Dodatne informacije o načinu na koji će projekat biti izrađeni za sobu biće ponuđeni na video snimku u ovom članku. Successes!
