Ventilacijske kutije - kako ne bi pokvarili ventilaciju u

Često često stanari stanova u potrazi za povećanjem slobodnog prostora u kuhinji ili kupatilu slažu se da "poboljšaju" ventilaciju. Kao pravilo, to je zbog činjenice da su ventilacione kutije jednostavno delimično demontirane, što u budućnosti uzrokuje ozbiljne probleme. Da bi se ovo sprečilo, smisao je da se detaljnije razume svrha i funkcionisanje ovog elementa ventilacionog sistema.

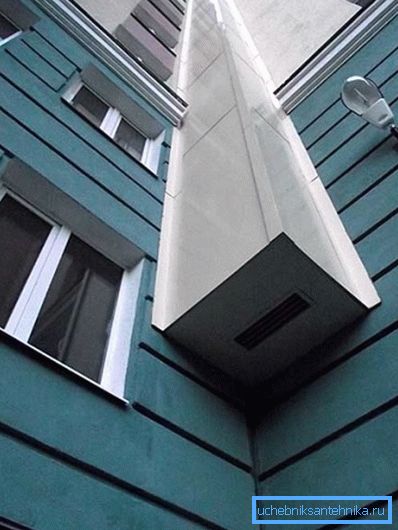

Ventilacijska kutija instalirana spolja

Princip rada i svrhe

U odeljku u bilo kom ventilacionom kanalu vidljivi su 3 kanala, dok jedan od njih ima mnogo veću površinu od ostalih 2.

Svaka od njih igra ulogu:

  • male kanale (takođe se zovu satelitski kanali, prečnik takvih kanala u tipičnim kućama ne prelazi 15 cm) koriste se za uklanjanje vazduha iz kupatila i kuhinje;
  • Grand kanal - zajednički vazdušni kanal u kome je vazduh od različitih stanova pomešan.

Dimenzije ventilacionih kanala u stambenim zgradama u principu su uporedive - u principu, treba postaviti veliki vazdušni kanal (približno 30x60 cm) i 2 satelitska kanala (svaka 15x15 cm).

Unutrašnji pogled

Radi na sledećoj shemi:

  • vazduh kroz ventilacionu masku izvlači se iz toaleta i kuhinje u odgovarajući satelitski kanal;
  • vazduh odmah ne ulazi u običnu osovinu, pre nego što prođe vertikalno oko 3m. Pravougaona plastična kutija za ventilaciju može se koristiti za dovod vazduha iz sobe u satelitski kanal;
  • u rudnom vazduhu se pomeša sa kapuljačom iz drugih stanova i gura na krov, gdje se uklanja izvan granica ventilacionog sistema.
Kutija za delove: 1 - glavni kanal; 2 - satelitski kanali

Obratite pažnju! Stan je glavni dio satelitskih kanala osnovnog kućišta. Tako će uklanjanje ili kršenje geometrije prvenstveno pogoditi komšije ispod, i već će vam donijeti mnogo nevolje.

Pročitajte više o dizajnu

Vrlo često kutija za ventilaciju u kuhinji ili kupatilu zauzima pristojno područje. S obzirom na večni nedostatak slobodnog prostora, mnogi se bave nepoželjnim amaterima i uklanjaju neke od kutija ili smanjuju njegovu veličinu.

Ako na dnu suseda ima dovoljno brze osećajnosti da se okrene prema agencijama za sprovođenje zakona, onda sa 100% verovatnoćom, nesrećni arhitekte će biti obavezni da obnove uništenu strukturu. (Pogledajte i članak Exhaust ventilation at home: features.)

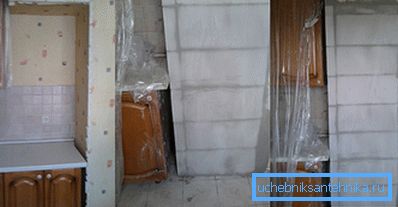

Na fotografiji, dio konstrukcije se prvo smanjio što je više moguće, a zatim obnovio

Obratite pažnju! Uprkos činjenici da se ova kutija nalazi u stanu, nije u vlasništvu stanara. Dakle, neovlašćena promena je nezakonita.

Ono što ugrožava demontažu ili sužavanje kutije

Mnogi takozvani eksperti nude usluge kako bi smanjili veličinu strukture bez pogoršanja ventilacije u stanu. Ali zaboravljaju da dodaju da će kao rezultat ove "modernizacije" susedi patiti odozdo.

Najčešće, ovo jednostavno isključuje deo kutije. Cena takve usluge je relativno mala, i zbog toga uklanjanje dela dizajna, prosta površina dramatično se povećava. Moraćete da platite za stanove koji su u njemu, zbog čega će neprijatan miris početi da prodre u sobe.

Posledice

Činjenica je da se ovom metodom modernizacije kanala veličina velikog ventilacionog kanala naglo sužava, a neki od satelitskih kanala su prekinuti. Kao rezultat, ako je ranije vazduh kroz satelitske kanale tiho ušao u ventilacioni vrat, sada se nalazi na pregradi na izlazu.

Pored toga, zbog oštrog suženja područja kanala ispred uskih grla, formira se oblast visokog pritiska, što takođe ne poboljšava ventilaciju. Kao rezultat toga, cev jednostavno ne može fizički raditi sa istom produktivnošću kao i ranije, a neki zagađeni vazduh se vraća u sobe. Da bi se rešila situacija, može se vratiti samo geometrija strukture, na sreću, ovi radovi mogu se raditi sopstvenim rukama.

Vodič za oporavak

Glavni zadatak je da na kraju rada dobije početne dimenzije ventilacionog kutije (pre njegove izmjene).

Uputstva za izvođenje radova izgledaju ovako:

  • uklanja materijal za završnu obradu sa preostalih delova konstrukcije;
  • potrebno je izložiti unutrašnji prostor. Zbog toga je neophodno ukloniti dio zidova i oba sprata;
Uklonjeni zidovi i podovi
  • u zavisnosti od materijala koji je korišćen za izgradnju kutije, materijal je izabran da ga podesi;

Obratite pažnju! Pre nego što aktivirate zidove, potrebno je vratiti prekidni dio satelitskih kanala koji dolaze iz stana koji se nalazi u stanu. Da biste to uradili, možete koristiti plastične ili metalne kanale.

  • Vraćanje ventilacionog kanala omogućava ponovno postavljanje zidova. Za to se najčešće koriste pjenasti blokovi ili gipsane ploče - zidovi neće biti izloženi velikim opterećenjima, ali odlična obradivost će samo ubrzati popravke;
Zidna restauracija
  • nakon restauracije geometrije kutije, samo će biti potrebno provjeriti njegov rad (susedi trebaju ventilaciju na dnu) i ponoviti trimove zidova.

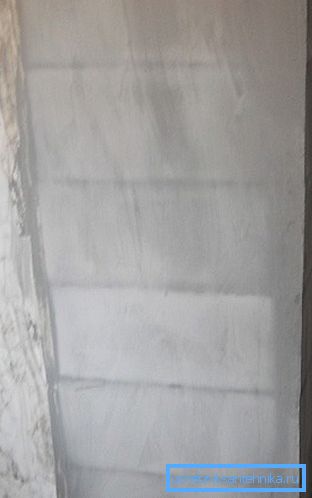

Kutija je postala ista kao i pre neuspele popravke

Obratite pažnju! Za unutrašnju pregradu nije preporučljivo koristiti tanke limove, šperploče itd. U budućnosti to može prouzrokovati probleme sa šumom, a ovaj nedostatak može se ispraviti samo ako su uklonjeni zidovi kutije.

U nekim slučajevima može biti potrebno napraviti kutije za ventilaciju koja se nazivaju "od nule" kada je potpuno srušena. Redosled rada rada ostaje isti, samo se zapremina malo povećava.

Plastične i metalne kutije

Često se pominju plastične i metalne kutije. Kada se primeni na ventilaciju, definicija plastičnih kutija za ventilaciju obično znači odsek kanala od poklopca do ventila u zidu. Takođe, takve strukture mogu se koristiti za sakrivanje neprilagođenog fragmenta cevi, na primjer, u području između kuhinje i plafona.

Plastične i metalne kutije za ventilaciju su dobre, pre svega, izgled. Po pravilu, ovakvi projekti ne zahtevaju dodatnu završnu obradu, a sa pravim pristupom oni sami mogu postati unutrašnja dekoracija.

Kanal za ventilaciju je skriven iza metalne kutije.

Što se tiče oblika sekcije, ne postoji univerzalno rešenje. Okrugli vazdušni kanali u pogledu aerodinamike izgledaju poželjni, a kvadratni (pravougaoni) poprečni presek je lakši za instalaciju zbog ravnih površina.

Dimenzije plastične ventilacione cevi se biraju na osnovu snage haube, ali najčešće korišćene veličine kao što su 204x60 mm, 120x60 mm i 110x55 mm Sa daljim smanjenjem poprečnog preseka, njegova produktivnost će biti premala.

Plastična kutija skrivena iza dasaka suvog zida

Obratite pažnju! Navedene veličine plastičnih kutija za ventilaciju imaju istu visinu ne slučajno. Često su maskirani iza gipsane ploče, tako da visina sekcije ne prelazi 60 mm.

Oslobodite se buke

Postoji nekoliko razloga za buku:

  • neuspešna izmena kutije;
  • korišćenje navijača;
  • ukoliko je korišten valoviti cjevovod, ne bi se mogao dovoljno proširiti na fazi instalacije, kao rezultat toga njegova površina podseća na perionicu za pranje veša, a vazduh čini puno buke kada dodirne.

U bilo kojem od ovih slučajeva, potrebna vam je izolacija izolacionog kanala.

Postoji nekoliko načina za borbu protiv buke:

  • pokrijte kutiju sa slojem izolacije od buke. Takav materijal može biti samoljepiva, u tom slučaju je dovoljno jednostavno lepljivati ​​na celoj površini kutije;
Šematski prikaz izolacije buke na otvorenom

Obratite pažnju! Postoji mogućnost priključivanja zvučne izolacije na unutrašnju površinu kutije, ali u ovom slučaju postoji velika verovatnoća da se materijal i razvoj gljiva razvijaju na njega.

  • ako je glavni izvor buke ventilator, onda ga možete ponovo instalirati koristeći fleksibilne umetke protiv vibracija. Ili ga jednostavno zamenite manje bučnim, a može se instalirati i posebna instalacija iza ventilatora za borbu protiv buke;
  • može se koristiti lamelarni prigušivač;
Na foto-pločastom prigušivaču
  • Čvrsti vazdušni kanali mogu se zameniti fleksibilnim, a trenje na njihovim zidovima bit će znatno smanjen, pa će problem buke nestati.

Na kraju

Ventilacija je prilično krhak sistem i vrlo je lako ometati njegovu performansu nepreciznom intervencijom. Naročito su ugrožene ventilacijske kutije - nepismeni rad sa ovim elementima sistema dovodi do neprijatnih posljedica.

Da bi to izbegli, dovoljno je samo da se pridržavate preporuka predloženih u članku. Video u ovom članku pokazuje u fazama proces vraćanja ventilacionog kanala.
