Ventilacijske jedinice: tehničke karakteristike i mogućnosti

Svaki objekat zahteva visokokvalitetnu ventilaciju. U stambenim visokogradnjama i industrijskim kompleksima, specijalne ventilacijske jedinice pomažu da se to implementira. Oni su postavljeni u cijelim sistemima, ujedinjujući sve stambene i pomoćne prostorije. Zatim, detaljnije analiziramo čuda tehnike.

Fotografija ventilacionih jedinica

Opšte odredbe

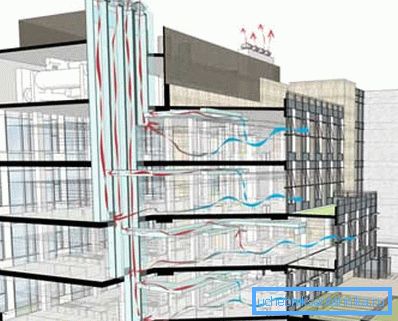

Prirodna ventilaciona šema višestruke zgrade

Pre svega, obratimo malo pažnje na sam proces ventilacije, odnosno pitanje: zašto je to potrebno? Ovde možete istaknuti dva najvažnija faktora:

Faktor Značaj
Čovek Unutrašnjost nagomilava ugljendioksid, prekomjernu vlagu, razne emisije koje se koriste tokom izgradnje materijala, nameštajnih konstrukcija i drugih dodataka za kućanstvo. Ako u malim dozama, sve ove nečistoće ne ugrožavaju ljudsko zdravlje, onda bez dovoljno cirkulacije vazduha takav "koktel" može dovesti do pojave raznih bolesti. Posebno se situacija pogoršava u prisustvu sistema grejanja koji distribuiraju proizvode sagorevanja nosilaca energije, koji predstavljaju najveću opasnost.
Zgrada Iz svega navedenog, koji ugrožava osobu, zgrada je najverovatnije oštećena zbog prekomjerne količine vlage. Akumulirana vlaga širi gljivicu, plesni, uzrokuje procese raspadanja i korozije. Intenzivno kretanje vazdušnih masa se suočava sa sušenjem prostora, što značajno produžava svoj radni vijek.

Dakle, vidimo da je implementacija odgovarajuće ventilacije nevjerovatno važna i za stanare i za samu zgradu. A u privatnim kućama se uglavnom koristi jedna cijev za obavljanje ovog zadatka, onda će u velikim zgradama sa puno soba biti racionalnije stvarati ventilacioni sistem odjednom u zidovima koristeći razmatrane blokove.

Opis i primjena

Jedinica za ventilaciju je samonosni element građevinske konstrukcije, koji ima različite vrste ventilacionih kanala. Pričvršćeno pretežno na zidove ili podne ploče uz pomoć mašine za zavarivanje i cementnog maltera. Kombinacija mnogih takvih sekcija i formira jedan efikasan sistem za razmenu vazdušnih masa (pogledati i članak "Ventilacija krova" je nekompličan, ali važan korak u poboljšanju kuće).

Strukturne razlike

Koriste se sljedeće vrste ventilacionih jedinica:

  1. Monolit. One su kreirane iz jedne glavne komponente, uključujući kanal za sakupljanje i naginjane satelitske kanale, kao i dve dodatne komponente, opremljene samo vertikalnim kanalima. Pored toga, opremljeni su posebnim ugrađenim elementima, pomoću kojih se realizuje fiksiranje blokova na nosive površine. Takve modele odlikuje visoka pouzdanost i efikasnost zbog apsolutnog zaptivanja.
Monolitni blokovi za ventilacione kanale
  1. Montažni. Montiraju se na mestu instalacije povezivanjem dve komponente pomoću aparata za zavarivanje. Tako je transport i ugradnja takvih proizvoda mnogo lakše. Njihova cijena je takođe pretežno niža. Ali treba napomenuti pad indikatora performansi zbog pojavljivanja priključnih šavova.

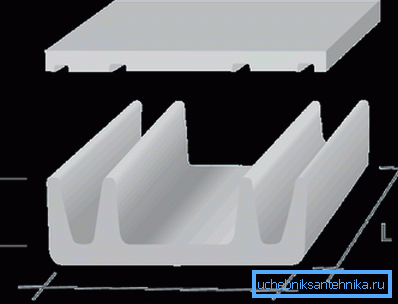

Montažne ventilacione jedinice se sastoje od dva dela

Opcije sirovina

Sastav sirovina koji se koriste u proizvodnji ventilacionih jedinica mogu se razlikovati, što utiče na njihovu funkcionalnost.

Pogledajmo najčešće:

  1. Ojačani beton. Ojačani beton karakteriše povećana čvrstoća i pouzdanost zbog prisustva metalnog "skeleta". Ali to takođe daje veoma veliku težinu, što zauzvrat zahtijeva ojačanu osnovu i dodaju dodatne poteškoće u postavljanju svojih ruku.

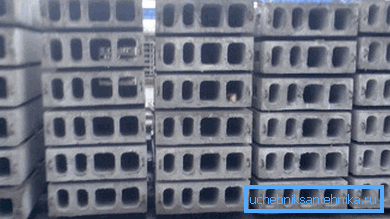

Armirani betonski blokovi na zalihama
  1. Gipsani beton. Prisustvo gipsa u sastavu može znatno olakšati masu celokupne strukture zbog nekog gubitka snage. U principu, ventilacioni sistem napravljen od takvog materijala je ekonomičniji, pošto nije neophodno ojačati bazu, a radovi na ugradnji u nekim slučajevima mogu da rade bez upotrebe skupih liftova.

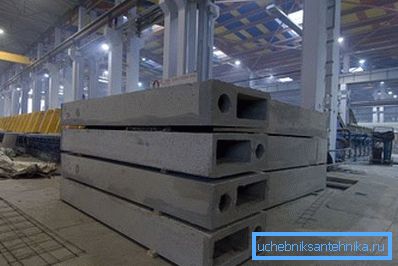

Gipsane betonske ventilacione jedinice spremne za rad
  1. Claydite. Dodavanje klajdita betonu može znatno smanjiti toplotnu provodljivost gotovog proizvoda. Osim toga, takvi proizvodi imaju veoma visoku otpornost na vatru, što nikada nije odvečno u izgradnji stambenih i industrijskih objekata.

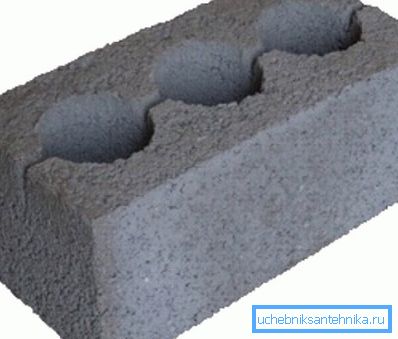

Ventilirani lagani blokovi agregata stvaraju bolju toplotnu izolaciju

Savjet: u zgradama sa slabim sistemom grijanja preporučuje se korištenje keramičkih betonskih blokova prilikom stvaranja ventilacije. Zbog toplotne izolacione osobine ovog materijala, masa izlazećeg vazduha će se hladiti sporije, garantujući visoku snagu protoka.

Dimenzije

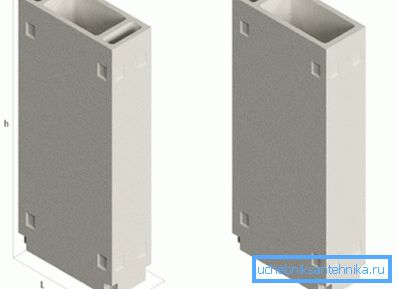

Dužina (h), širina (l) i visina (b) ventilacionog uređaja

Linearne dimenzije ventilacionih jedinica prikazane su u sljedećoj tabeli:

Brand Dužina (h), m Širina (l), m Visina (b), m Zapremina m3
BV-28 2.78 0.8 0.4 0.39
BV-29 2.83 0.8 0.4 0.4
BV-30 2.98 0.8 0.4 0.42
BV-31 3.13 0.8 0.4 0.44
BV-33 3.28 0.8 0.4 0.46
BV-28.93.2 2.78 0.93 0.5 0.43
BV-30.93 2.98 0.93 0.5 0.52
BV-31.93 3.13 0.93 0.5 0.55
BV-33.93 3.28 0.93 0.5 0.57
SVB-1.2 2.78 0.88 0.3 0.35
SVB-1.4 3.58 0.88 0.3 0.45

Montaža

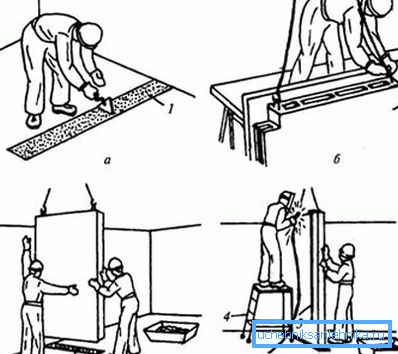

Šematski ugradnja ventilacionih jedinica

Savjet: čak i ako instalirate ventilacione jedinice vlastitim rukama, preporučuje se korištenje usluga profesionalnog arhitekte. On će moći izračunati optimalni dizajn uzimajući u obzir sve karakteristike zgrade, što će u krajnjoj liniji štedjeti na materijalima i osigurati visoku efikasnost budućeg sistema ventilacije.

Da bi obavili sve neophodne radove, neophodna su dva instalatera i jedna skela.

Uputstvo o njihovim aktivnostima je sljedeće:

  1. Prvi korak je uklanjanje svih mogućih ostataka iz donje podupire, na kojem će se izvršiti instalacija, kako bi se izbjeglo izobličenje i povećali adhezivni učinci.
  2. Zatim se površina mokra i zatvara posebnim utikačem, koji će izbjeći penetraciju cementnog maltera u ventilacione kanale.
  3. Mešano rastvorom cementa i peska u omjeru od 1: 3.

Savet: Preporučuje se upotreba fabričke mešavine cementa-peska, jer ima višu kvalitetu i tačne proporcije.

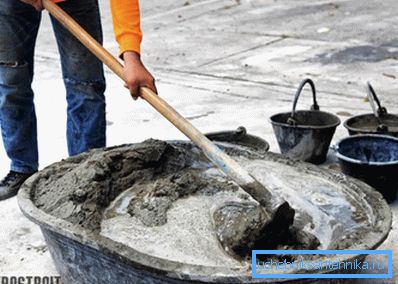

Mešanje cementnog maltera
  1. Dobijena homogena smeša se nadograđuje na šablonu sa lopaticom.
  2. Rastavina se ispružuje gleterom na kraju proizvoda ispod kojeg se okvir uklanja.
  3. Sada su potrebne usluge skele, koje, inspekcijom bloka, otklanjaju ga i omogućavaju ga podizanje.
  4. Instalateri odvode ventilacionu jedinicu na područje instalacije i uverite se da se sve rupe podudaraju sa prethodnim odeljkom, a prednji delovi se strogo spuštaju na cementni ležaj.
  5. Vertikalni nivo je kontrolisan vertikalnom strukturom. Ovo je vrlo važna tačka, jer pretpostavka o najmanju grešku može dovesti do njegovog geometrijskog progresa na blokove instalirane u budućnosti.
  6. Uz pomoć pramora napravili su neophodna podešavanja položaja proizvoda.
  7. Sledeće je uklapanje ugrađenih dijelova aparata za zavarivanje na zidne particije. Sama jedinica tokom takvog procesa treba pratiti kako bi se izbjeglo moguće pristrasnosti.
  8. Završna faza je obrada i zaptivanje horizontalnog šava sa lopaticama, nakon čega možete preći na sledeći odeljak.

Zaključak

U svakoj zgradi je potrebna visokokvalitetna, dobro funkcionalna ventilacija. Bez toga ugrožava se ne samo zdravlje ljudi, već i integritet same zgrade. Jedinice za ventilaciju betona vam omogućavaju da implementirate izdržljiv i pouzdan sistem (pročitajte i članak "Pasoš ventilacionog sistema: ciljevi prijema, oblik i regulatorni zahtjevi za sistem).

Današnji proizvođač nudi mnoštvo varijacija takvih proizvoda, različitih strukturnih karakteristika, tehničkih parametara i materijala proizvodnje. Iznad je najčešći od njih, kao i sa karakteristikama instalacionog rada.

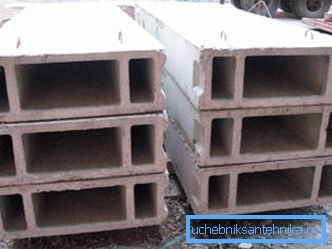

Glavni elementi ventilacionog sistema

Video u ovom članku će vam dati dodatne informacije koje se direktno odnose na predstavljene materijale.

Ventilacijske jedinice - najbolji način za stvaranje ventilacije u visokim zgradama i industrijskim kompleksima.
