Ventilacijske cevi - veličina važna

Po pravilu, kada samostalno projektuju ventilacioni sistem, ljudi ne vole da posebno kompliciraju zadatak i odaberu veličine koje se nazivaju nasumično. Obično prečnik sa marginom i radom ventilacije nije naročito pogođen, ali ovaj pristup nije namenjen inženjerima. Neće biti suvišno znati kako pravilno odabrati ventilacione cijevi.

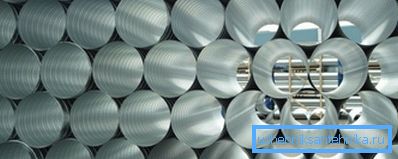

Cevi za ventilaciju

Šta bi trebalo biti ventilaciona cev

U poređenju sa drugim sistemima, na primjer, ventilacija neće imati značajan napon tokom rada, što znači da nema potrebe za značajnom debljinom metala. Dakle, prvi zahtev za metal kanal može se nazvati malom debljinom zida.

Drugi važan parametar smatra se otpornošću na koroziju. Ipak, nivo vlažnosti vazduha koji prolazi kroz kanale je dovoljno visok, tako da metal ne sme biti prekriven slojem rđe tokom 6-12 meseci.

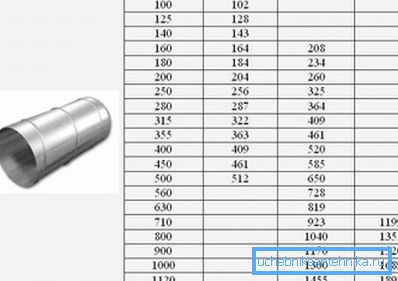

Pocinkovane cijevi se koriste za ventilaciju.

Pa, najvažnija karakteristika je prečnik, koji direktno utiče na efikasnost ventilacionog sistema. 120 mm ventilaciona cev ima površinu od 113.04 cm2, prečnik, na primer, 75 mm - samo 44,15 cm2. Jasno je da ako se područja poprečnog presjeka razlikuju za faktor od 2,56, onda će biti u mogućnosti preskakati različite količine vazduha po jedinici vremena (sa jednakim protokom).

Regulatorni okvir

Glavni pokazatelj koji se koristi pri izboru prečnika kanala može se smatrati kao protok vazduha po jedinici vremena. U SNiP 41-01-2003, glavni zahtevi za ventilacioni sistem su zabeleženi kako u pogledu produktivnosti, tako iu smislu geometrijskih dimenzija.

Na primjer, prema ovom standardu za stambene objekte, protok vazduha treba biti (za 1 osobu):

  • za sobe površine veće od 20 m2 - bilo 30 m3/ sat, ili ne manje od 0,35 razmene vazduha, izračunato na osnovu ukupne količine stana. Konačno, veća vrijednost se pretpostavlja u proračunima;
  • ako površina sobe ne prelazi 20 m2, razmena vazduha se jednostavno može izvesti na osnovu prosječne vrijednosti 3 m3/ sat na 1 m2 kvadrat

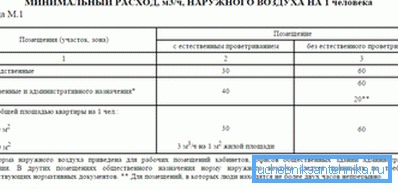

Regulatorne vrednosti razmene vazduha

To jest, kroz srednje veličine (19-20 m2) na sat ventilacija treba da obezbedi cirkulaciju od oko 60 m3. Mala veličina, na primer, ventilaciona cev od 75 mm neće se jednostavno nositi sa ovim zadatkom.

Obratite pažnju! Teoretski, moguće je povećati količinu vazduha koja se isporučuje čak i kroz malu sekciju, dovoljno je samo instalirati snažan ventilator. Ali to će dovesti do velikog povećanja brzine. Malo je vjerovatno da je stan potreban za vraćanje i vetar u ventilaciju.

Isti standard (SNiP 41-01-2003) sadrži neke zahteve u pogledu veličine cjevovoda.

Što se tiče kanala profila, onda morate da se krećete na većoj strani:

  • sa veličinom do 250 mm, debljina zida treba biti jednaka 0,5 mm;
  • sa povećanjem veličina do 1250 - 2000 mm debljina zida povećava na 0,9 mm;
  • ako veličina većeg dela prelazi 2000 mm, onda je potrebna dodatna obrada da bi se opravdalo debljina metala.
Na fotografiji - uobičajena cev za ventilaciju

Ako su ograničena i dijelovi okruglih ventilacionih kanala:

  • Na primer, okrugle ventilacijske kanale prečnika manje od 200 mm mogu se koristiti samo ako debljina zida ne prelazi 0,5 mm. Čak i ako ventilaciona cev od 160 mm ima debljinu zida od 0,6 mm, strogo poštujući standard, mora se zamijeniti. U privatnoj gradnji, naravno, ne postoje takva rigidna ograničenja;
  • ali u slučaju velikog prečnika (od 1.800 do 2.000 mm) debljina čelika može se povećati na 1.4 mm. Ovo je neophodno, tako da se vod se ne savija samo pod sopstvenom težinom.

Izbor vazdušnog kanala

Prilikom određivanja dimenzija poprečnog preseka, potrebno je uzeti u obzir brzinu kretanja vazduha. Kanal za ventilaciju koji se nalazi u stanu ne bi trebalo da bude izvor konstantnog buke, a brzina protoka vazduha u stan (odnosi se na ulazne i izduvne kanale) ne bi trebalo da izaziva neugodnost.

Iz tog razloga, za različite delove ventilacionog sistema uvedeni su njihovi preporučeni pokazatelji brzine vazduha, što značajno utiče na razmenu vazduha. Na primjer, ventilaciona cijev prečnika 200 mm i brzina vazduha od 1,0 m / s može pružiti razmjenu zraka na 113 m.3/ sat Sa povećanjem brzine do 1,5 m / s, razmena vazduha će se povećati 1,5 puta na 169,5 m3/ sat

Zavisnost razmene vazduha na brzini i prečniku vazduha

U ovom slučaju puno zavisi od načina cirkulacije vazduha (prirodnog ili prisilnog). Dakle, za sisteme sa prirodnom cirkulacijom, maksimalni protok vazduha može da dostigne do 2 m / s (u rudnicima), u vazdušnim kanalima u stanovima protok vazduha pomiče sa manjom brzinom.

Ali ako se ventilaciona cev u privatnoj kući dopunjava ventilatorom kanala, protok se povećava.

Pošto je varijacija snage ventilatora prilično velika, moramo se oslanjati na preporučene vrijednosti za različite dijelove sistema:

  • na nivou rešetke za dovod, brzina ne bi trebalo da prelazi 1 - 3 m / s;
  • izduvna rešetka - 1,5 - 3,0 m / s;
  • Distributer zraka - 1,5 - 2,0 m / s;
  • bočni kanal - 4.0 - 5.0 m / s;
  • kanalni ventilacijski kanal - 6,0 - 8,0 m / s.

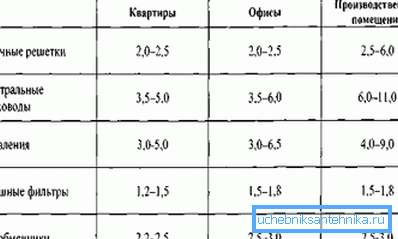

Približne vrijednosti brzina na različitim dijelovima sistema ventilacije

Postupak izbora kanala

Uputstvo za odjel za samo-selekciju sastoji se od samo nekoliko tačaka:

  • prvo morate da odlučite o brzini vazduha u sobi;
  • tada, s obzirom na određenu brzinu vazduha, izračunava se oblast ventilacionog kanala. Obračun se vrši prema formuli

Da bi se odredio prečnik formule ventilacionih cevi koristi se.

  • pošto je izbor veličine tipa morao zaokružiti rezultat, onda morate da proverite koliko se brzina protoka vazduha promenila. Upravo iz prethodnih formula morate izvesti izraze da odredite brzinu

gdje a i b - veličina pravougaonog odseka, m

Što se tiče razmene vazduha, možete koristiti 2 pristupa za određivanje, ali kada se računanje vrši vlastitim rukama, često se postavljaju normama od 30 m3/ sat za 1 osobu. Generalno, takve opcije su moguće:

  • uzimajući u obzir učestalost zamjene vazduha u prostoriji, u ovom slučaju, količina izmjene vazduha se određuje formulom

gde je V volumen sobe, m3/ sat;

n je stopa razmene vazduha (po pravilu, za stambene objekte se pretpostavlja u rasponu od 1-3).

  • uzimajući u obzir brzinu razmene vazduha za prvu osobu u zgradi (iznos razmjene vazduha u ovom slučaju se razmatra na početku članka).

Primer veličine kanala

Pretpostavimo da treba da izaberete veličinu ventilacionog kanala da biste obezbedili izduvne poklopce u sobi dimenzija 4x5x3 m. Planirano je da u prostoriji postoji samo 1 osoba.

Obračun se vrši u sledećem nizu:

  • razmjena vazduha se određuje - u našem slučaju možete postaviti vrijednost na 60 m3/ sat (brzinom od 3,0 m3/ sat za svakih 1,0 m2 kvadrat);
  • uzima se brzina kretanja vazduha u kanalu - moguće je zaustaviti vrijednost od 1,0 m / s;
  • određeno površinom poprečnog preseka A = 60 / (3600 • 1,0) = 166,67 cm2;
  • Odabrana je odgovarajuća veličina. U našem slučaju možete odabrati ili kružni kanal od 140 mm (površina od 154 cm2) ili pravokutnog dela 100x200 mm (površina 200 cm2);

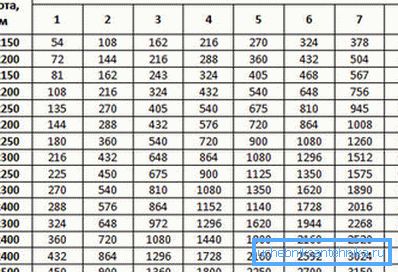

Zamena vazduha u zavisnosti od brzine i prečnika za oblikovane cijevi
  • brzina se proverava. Za okrugli kanal biće v = 60 / (3600 • 0,0154) = 1,08 m / s, a za pravougaoni poprečni presjek - v = 60 / (3600 • 0.0200) = 0,83 m / s. Obe vrednosti su u prihvatljivim granicama, tako da cena i način instalacije cijevi mogu biti odlučujući faktor pri izboru.

Šta tražiti prilikom odabira vazdušnog kanala

Prilikom izbora kanala za vazduh, morate uzeti u obzir ne samo deo dizajna, već i odmah razmisliti o jednostavnosti instalacije. U primeru izračunavanja izabran je vazdušni kanal sa približno istim kapacitetom, ali u slučaju kružnog poprečnog preseka, njegov prečnik je 160 mm, au slučaju pravougaonog odvoda, samo 100 mm u visini. Kada se instaliraju ventilacione cevi, može biti veoma važno uštedjeti visinu od 60 mm.

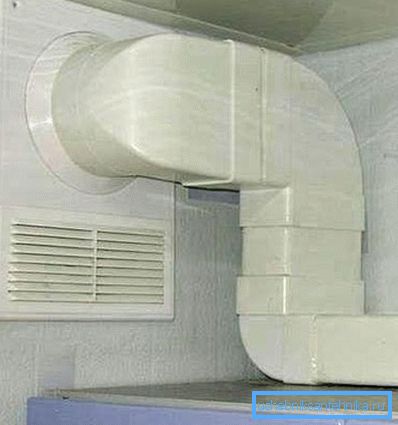

Što se tiče instalacije, preferirani su kanali profila.

Pored toga, pažnju treba posvetiti takvim stvarima kao što su:

  • zaštitu od buke i izolaciju. Ponekad je bolje kupiti vazdušne kanale sa fabričkim zvukom i slojem za toplotnu izolaciju;

Obratite pažnju! Izolacija ventilacionih cevi je neophodna, jer će zimi vazduh u neizoliranom cjevovodu prehladiti previše brzo i biće problema sa opterećenjem.

  • ako se na nekim mestima kanal mora često saviti u velikim uglovima, onda je upotreba fleksibilne cijevi opravdana.. Ovakvi vazdušni kanali mogu biti polučvrsti (od aluminijumske folije naviše na čeličnom ramu) i PVC-om. Glavna prednost fleksibilne ventilacione cijevi je mogućnost glatke rotacije (ovo ima blagotvorno dejstvo na aerodinamiku) i smanjenje broja oblikovanih elemenata na minimum.

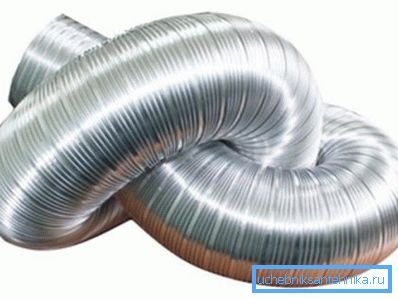

Fleksibilni cevovodi mogu biti savijeni u bilo kom smeru.

Sumirajući

Ključ za visokokvalitetnu ventilaciju može se nazvati pravilno dizajniranim ventilacionim sistemom. Značajnu ulogu igraju ne samo lokacija vazdušnih kanala, već i njihova proračunavanja (što znači odabir dimenzija poprečnog preseka). Preporuke koje su predložene u članku će pomoći izbjegavanju tipičnih grešaka novopridošlih osoba, a ventilacija stanova će uvijek raditi stabilno.

Video u ovom članku pokazuje primjer već montiranog pravougaonog ventilacionog sistema.
