Ventilacija zgrade visoke zgrade: karakteristike uređaja i

Bez priliva svežeg vazduha sa ulice i uklanjanja vazdušnih masa kontaminiranih ljudskim otpadnim proizvodima, nemoguće je upravljati bilo kojim objektom. Istovremeno, ventilacioni sistem u stanu višespratne zgrade ima značajne razlike od iste inženjerske mreže privatne vikendice, što utiče na uslugu i mogućnost povezivanja posebnih kućnih aparata. Da bi razumeli sve svoje suptilnosti i nijansi pomažuće dole navedene instrukcije.

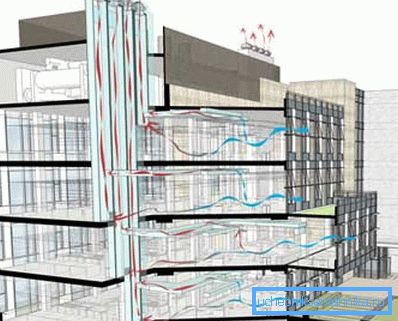

Na slici - ventilaciona šema višestruke zgrade

Svrha i funkcije

Uređaj ventilacije u višespratnim zgradama obezbeđen je postojećim građevinskim, vatrogasnim i sanitarnim standardima. Njegova glavna svrha je uklanjanje štetnih nečistoća iz vazduha u stambeni (spavaća soba, dnevna soba) i pomoćne (sanitarne jedinice, kuhinje) prostorija.

Glavni izvori zagađenja u stanu su:

  • štednjak;
  • veš mašina;
  • sanitarna oprema (toalet, kupatilo).

Kao rezultat rada gore navedene opreme, vodena para i gasovi se akumuliraju u vazduhu, koji negativno utiču na ljudsko telo.

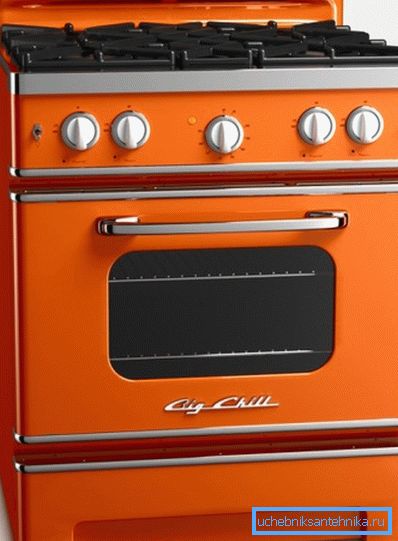

Gasna pećnica bez odgovarajuće ventilacije predstavlja izvor opasnosti.

Nepravilnim radom ili ne izvršavanje zadataka koji su mu dodeljeni, ventilacija se lako može prepoznati pomoću sledećih karakteristika:

  • zamagljivanje stakla u prozorskim okvirima;
  • kondenzacija na zidovima;
  • vlažnost u uglovima soba;
  • plesni i gljivice koje pokrivaju različite površine u stanu.

Obratite pažnju! Loša razmena vazduha u stambenoj zoni može dovesti do ozbiljnih posljedica, posebno ako dijete živi u stanu. Kalup i vlažnost su često uzroci respiratornih problema.

Proverite da li ventilaciona šahta u višenamjenoj zgradi, možete to učiniti sami. Dovoljno je uzeti segment novina dimenzija 20 do 4 cm i uneti ga u grill koji pokriva kanal.

List treba "držati" rupu. U suprotnom, potrebno je voditi računa o popravci ili čišćenju ventilacionog kanala.

Posljedica neuspjeha ventilacije - plesni i gljivice.

Vrsta

Nedavno se sve veći broj ljudi žali na nedostatak efikasnosti ventilacionih sistema u urbanim stanovanim kompleksima. Ovo je zbog činjenice da shema ventilacije u višespratnoj zgradi izgrađenoj u prošlom veku nije omogućila ugradnju hermetičkih prozorskih struktura koje sprečavaju ulazak svežeg vazduha sa ulice.

Pored toga, razlog za loše performanse izduvne osovine može biti nedostatak dužine (naročito za stanove koji se nalaze na gornjim spratovima). Činjenica je da za pojavu vuče vazduh mora proći kroz cijev najmanje dva metra, što je problematično da se postigne na gornjem spratu kuće.

Pre nego što se upozna sa načinima rešavanja ovog problema, neophodno je proučiti postojeće šeme ventilacionih sistema.

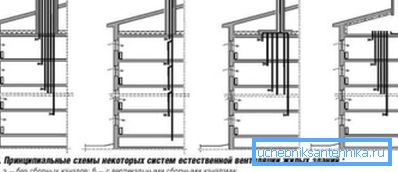

Šeme ventilacije visokih kućica

Prema tome, prirodna ventilacija u višenamjenoj zgradi prema SNiP-u može biti od nekoliko glavnih tipova:

  1. Svaki stan ima individualni izduvni kanal koji ide direktno na krov. Ovaj tip kanala je najefikasniji, ali zbog povećanog broja podova u zgradama i povećanja broja stanova, nedavno je korišćen.
  2. Izduvni kanali iz stanova spojeni su na gornjoj tehničkoj ravni horizontalnim kanalom koji ide do krova.
  3. Sve glavne ventilacione cevi završavaju na potkrovlju, koja igra ulogu neke vrste ventilacionih prostorija. Zatim se izduvni vazduh baci kroz specijalno opremljene mine. Ovaj metod se koristi u izgradnji modernih stambenih zgrada.

Zajednički horizontalni kanal

Ako je ventilacija višestambenih stambenih zgrada dizajnirana prema ovome tipu, onda je vazduh koji napušta stanove u vertikalne cevi spojen u jedan tok u horizontalnom kanalu. U tom slučaju, kada stignete do potkrovlja, vazdušne mase udare u horizontalni zid (ivica kutije) i okrenite se u utičnicu.

Metoda ima nekoliko nedostataka:

  1. Sa malim unutrašnjim presekom horizontalnog kanala za ventilaciju, na njemu se pojavljuje odjeljak gdje se povećava pritisak vazduha, zbog čega se višak vazdušnih masa protiče nazad u ventilacioni kanal, a ponekad u stan u gornjem spratu.
  2. Ako je otvor za otvaranje kutije postavljen prenizak, može doći do takozvanog povratnog potiska. Kao rezultat toga, vazduh iz donjeg sprata ne izlazi na ulicu, već u dnevne sobe gornjeg sprata.
Horizontalni kanali na potkrovlju kuće

Postoje dva načina za rešavanje gore navedenih problema:

  1. Promena kutija na tehničkom podu. Neophodno je povećati veličinu horizontalnog kanala za ventilaciju za oko 2-3 puta, a takođe i opremiti elemente koji razdvajaju protok vazduha. Nedostaci ove metode su visoka cena i potreba za privlačenjem specijalista. Međutim, možete biti 100% sigurni da će nakon nadogradnje ventilacije u visokogradnji stambena zgrada funkcionisati besprekorno.
  2. Uredjenje pojedinačnog ventilacionog kanala, koji uklanja zagađen vazduh spolja, zaobilazeći zajednički kanal.

Obratite pažnju! U slučaju takve prerade, obavezno vodite računa o normalnoj toplotnoj izolaciji vazdušnih kanala, u suprotnom mogu biti poremećeni uslovi temperature i vlažnosti u tehničkoj prostoriji, što SNiP zabranjuje.

Vazdušni jastuk na tavanu

Ova šema organizacije protok vazduha se koristi u svim modernim kućama. Ako su tokom projektovanja napravljene greške i nepreciznosti, stanovnici gornje etaže pate od činjenice da neophodna vuča nije stvorena u ventilacionom kanalu.

To je zbog činjenice da vazduh, umesto propisanih 2 metra, prolazi oko 30 cm. Ventilacija je prisutna, međutim, nije u mogućnosti da pumpa potrebnu zapreminu vazduha. Pored toga, kada otvorite vrata na tavanu, pojavljuje se nacrt, što dodatno smanjuje žudnju.

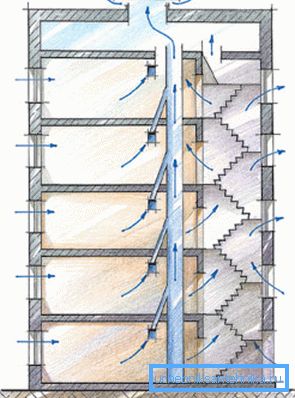

Šema ventilacije sa vazdušnom komorom

Lakše rešite problem. Potrebno je samo opremiti ili povećati pojedinačne kanale za ventilaciju stana koji se nalaze na gornjem spratu i isporučuju cev dužine oko 140 cm i treba naginjati prema uobičajenom vratilu tako da vazduh koji se kreće s dna stvara dodatnu vuču.

Načini organizovanja kretanja vazduha

Protok vazduha u sistemu ventilacije stambene zgrade može se kretati u pravcu koji su inženjeri projektovali nezavisno (na osnovu zakona fizike) i prisilno (koristeći ventilatore i drugu opremu).

S obzirom na to, opisana inženjerska mreža je podeljena na sledeće tipove:

  • prirodni - svež vazduh prolazi kroz prozore i otvore za vazduh, i uklanjanje kroz ventilacioni kanal (stvaranje potiska usled razlike u pritisku i temperaturi);
  • mehanički - ulaz i uklanjanje vazdušnih masa vrši se pomoću ventilatora instaliranih na ulaznim i izlaznim otvima, kao i unutar ventilacionog kanala;
  • kombinovano - u ovom slučaju, hauba je prisiljena, a tok na prirodan način.
Električna oprema se može koristiti za ventilaciju.

Popravka ventilacije

Pravilno dizajniran i dizajniran sistem za ventilaciju izduvnih gasova ne zahteva održavanje od stanara. To bi trebalo uraditi stručnjaci organizacije koja je odgovorna za funkcionisanje zgrade. Jedina validna akcija je očistiti rešetku od prašine koja pokriva ulaz.

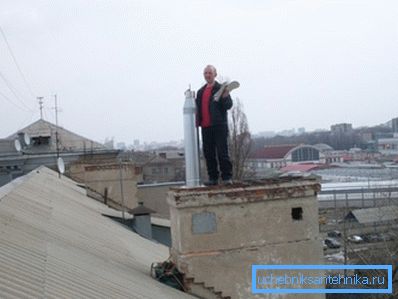

Popravku ventilacije treba izvoditi samo stručnjaci.

Drugačije je pitanje ukoliko se vazduh iz stana redovno uklanja, a neprijatni mirisi suseda i kondenzacija na prozorima nastavljaju da vas oštete. Zatim problem je u nedovoljnom prilivu vazdušnih masa. Često suočeni sa stanovnicima koji su postavili plastične ili aluminijumske prozore koji ne prolaze kroz vazduh.

Da bi se suočili sa situacijom, pomaže se redovnom provetravanju, ali prihvatljivija opcija je instaliranje usisnih ventila, koji se montiraju između prozora i radijatora centralnog grijanja. U tom slučaju, hladan vazduh duva spolja se zagreva.

Postoji nekoliko tipova usisnih ventila:

  • mehanički - opremljeni sa amortizerima koji vam omogućavaju ručno podešavanje intenziteta dolaznog toka;
  • elektronski - imaju specijalne uređaje koji otvaraju i zatvaraju ventil, na osnovu informacija dobijenih od vanjskih senzora (vlažnost i temperatura).

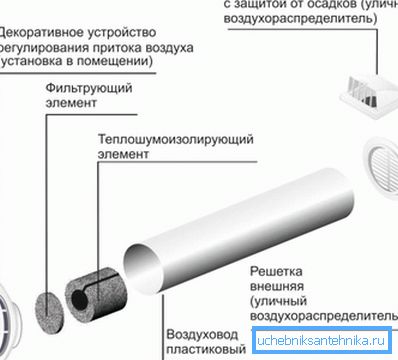

Dijagram dovodnog ventila

Obratite pažnju! Mnogi vlasnici stanova u starim kućama pokušavaju da se bave vlažnošću i neprijatnim mirisima pomoću klimatizacije. Ovo je pogrešna odluka, jer takva klimatska oprema ne može zameniti punopravnu ventilacionu mrežu.

Instaliranje prisilnog ventilacionog sistema

Ovaj način rešavanja problema se koristi u slučaju kada sve navedene metode nisu donele željeni rezultat. Treba napomenuti da je nemoguće samostalno obavljati sve neophodne instalacijske operacije, pošto se presjek kanala vazduha i snaga opreme izračunavaju pojedinačno.

Razmotrite samo glavne tipove najčešće korišćenih sistema:

  1. Ako vam je potreban mali jednosobni apartman sa svežim vazduhom, vam će vam pomoći jedan poseban uređaj koji je jeftin, ali napravite odličan posao sa zadacima koji su joj dodeljeni.
  2. U slučaju kada je u izduvnom kanalu potisak dovoljan, moguće je ograničiti instalaciju ulaznih uređaja. Snaga opreme zavisi od broja stanovnika u stanu, površine soba i nekih drugih faktora.

U kompletu sa ventilatorom, po pravilu se isporučuju svi potrebni elementi:

  • rešetke;
  • grijači vazduha za ventilaciju;
  • ventili;
  • elementi filtera.
  1. Ventilacija sa prisutnim vazduhom (moguće sa rekuperacijom toplote) je najefikasnija. Ali njegova instalacija je preporučljiva samo u privatnim kućama ili velikim urbanim stanovima.

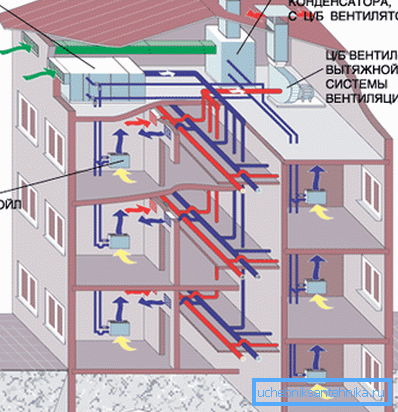

Dijagram uređaja dovodne i izduvne ventilacije u stambenoj zgradi

Savjet! Da bi ventilacija mogla što efikasnije raditi, preporučuje se opremanje otvora za dovod i otpuštanje u svakoj sobi (uključujući spavaću sobu, studiju, trpezariju itd.), Povezujući ih sa vazdušnim kanalima do centralne jedinice.

Ventilacija kanalizacije

Karakteristika stambenih zgrada je potreba za ugradnjom ventilacije ne samo za stambene i nestambene objekte, već i za kanalizacionu mrežu. U suprotnom, postoji rizik od neprijatnih mirisa i prodora u stan pare koji su opasni za zdravlje stanovništva.

U kućama iznad 9 spratova koriste se nekoliko metoda za ventilaciju sistema za odvođenje otpadnih voda:

  1. Direktna ventilacija. U ovom slučaju, centralni riser, gde su svi odvodi spojeni, prikazan je na tehničkom podu zgrade i nije zapečaćen. Svež vazduh se isporučuje preko vrha cevi. Nedostatak je u tome što u slučaju povećanja pritiska u donjem dijelu sistema postoji opasnost od gušenja vodonepropusnosti.
  2. Paralelna ventilacija. Karakteristike ovog dizajna sprečavaju apsorpciju i izbacivanje hidrauličnih brava. Suština metode leži u činjenici da paralelni, centralni kanalizator postavlja dodatne, ventilaciju. Oni su povezani jedni sa drugima na svakom spratu uz pomoć posebnih oblika.

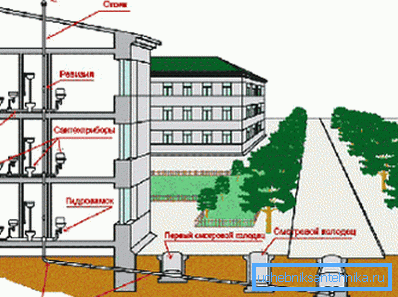

Šema ventilacione kanalizacije u visokogradnji

Zaključak

Sistem ventilacije stambene zgrade je složena inženjerska mreža, čija dizajn i popravak zahtijevaju posebna znanja, vještine i opremu. Nepravilno održavanje može dovesti do kvara koji neće uticati samo na vaš dom, već će i vašim susedima uzrokovati neprijatnosti.

Više ćete saznati o radu ventilacije u urbanoj visokogradnji od video snimka u ovom članku.
