Ventilacija u kućištu - uređaj i karakteristike

Za ugodan boravak, efikasan sistem ventilacije igra možda još veću ulogu od građevinskih materijala od kojih je kuća izgrađena. Štaviše, za različite vrste objekata koristite različite šeme ventilacije. U ovom članku razmotrićemo uređaj za ventilaciju u kućištu, vrste najčešćih šema i njihove karakteristike.

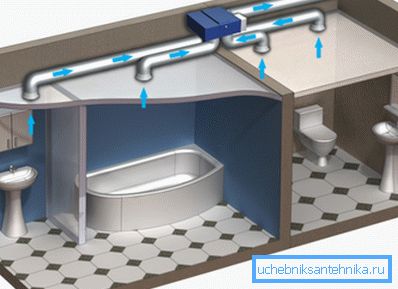

Ventilacijski sistem u kućištu

Osnovni zahtevi za projekat ventilacije

Za projekte ventilacionih sistema za panelne kuće postoje prilično strogi zahtjevi. Konkretno, pored izračunavanja efikasnosti, inženjeri moraju sprečiti širenje vatre kroz kanal u slučaju požara, kao i obilnu prodoru hladnih vazdušnih masa u prostoriju u zimskom periodu.

Osim toga, uz računanje sistema nužno se uzimaju u obzir sljedeće tačke:

  • Broj spratova u zgradi.
  • Odvajanje protoka izduvnog vazduha iz "prljavih" soba (kuhinja) i čisto.
  • Nivo kontaminacije životne sredine.
  • Struktura kategorije.
  • Vanjski nivo buke.

Dakle, razvoj projekata uključivao je profesionalce. Pored toga, kako bi se obezbedile potrebne karakteristike, graditelji prilikom uređenja ventilacije koriste automatizovane filtere, vatrootporne materijale i ostale moderne komponente.

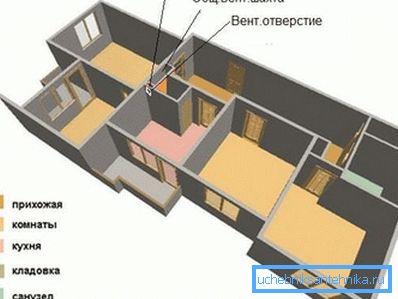

Lokacija ventilacionog kanala u stanu

Ventilacijske karakteristike u panelima

Vrste ventilacionih sistema

Danas se u panelima koriste sledeći tipovi ventilacionih sistema:

Prirodno Zamena vazduha se vrši potiskom, koja se javlja u specijalnim ventilacijskim kanalima zbog razlike u temperaturi unutar i izvan zgrade.
Kombinovana ventilacija Takav sistem ima dva tipa:
  • Izvršeno je prisilno uklanjanje starog vazduha, dok je protok zraka prirodan.
  • Ventilac vazduh dovodi ventilator, a uklanjanje starih vazdušnih masa se odvija prirodno.
Snabdevanje i ispuštanje U ovom slučaju i ulaz i izduvni gas se realizuju silom uz pomoć posebne opreme.

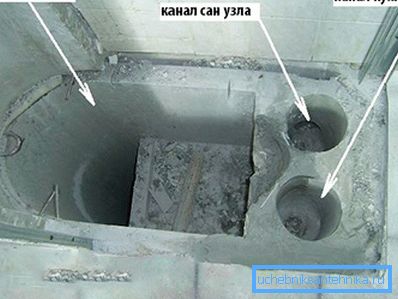

Na fotografiji - uređaj ventilacionog vratila

Savremene ventilacione šeme

U savremenoj konstrukciji praktično nisu pronađene šeme prirodne ventilacije. Najveću distribuciju dobili su ventilacioni sistem i sistem za izduvavanje. Svi kanali takve ventilacije strukturno su povezani jednim vratilom.

U niskim zgradama, ventilacioni vratili su povezani u potkrovlju velikog kolektora. U modernim višeslojnim zgradama preporučuje se korišćenje minijaturnih satelita koji su povezani sa centralnim autoputem preko poda. Da bismo lakše shvatili kako je postavljena ventilaciona vratila u kućištu, damo svoju šemu ispod.

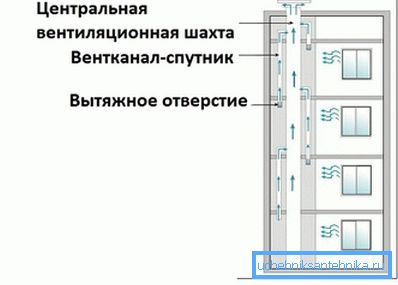

Dijagram uređaja vratila za ventilaciju i povezivanje satelita na njega

Obratite pažnju! Izuzetak od takve šeme često su poslednja dva sprata čiji su izduvni kanali izravni direktno, tj. bez povezivanja sa zajedničkim riserom.

Izduvni vazduh iz prostorija se odvija kroz otvore koji se nalaze ispod plafona u sanitarnim prostorijama:

  • U toaletu;
  • U kuhinji;
  • U kupatilu.

Obratite pažnju! Od poda do izlaza ventilacionog kanala mora biti najmanje dva metra.

Što se tiče priliva vazdušnih masa, za svaki ventilacijski sistem u kućištima kuća ima svoju posebnu šemu.

Konkretno, mnogo zavisi od prisustva ili odsustva grejanja dovodnog vazduha:

  • Ako protok vazduha nije zagrejan pre isporuke, najbolje je rešenje da se unese odozgo, što će ubrzati proces mešanja hladnog vazduha sa toplim vazduhom sobe.
  • Ako se vazduh zagreje, preporučljivo je da ga napajate iznad opreme za grejanje ili direktno iz nje.

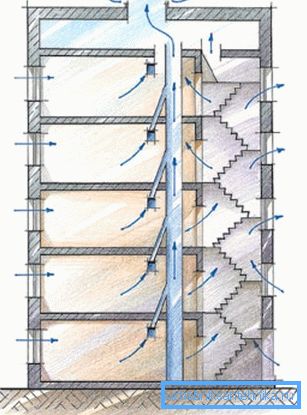

Najčešća šema ventilacije u panelnoj kući 9 spratova

Takođe treba napomenuti da se u skladu sa metodom distribucije vazduha, u panelnim kućama koriste sistemi ventilacije dva tipa:

  • Mešanje - Brzi turbulentni protok unošenja vazduha se uvodi u okolni vazduh injektiranjem, što dovodi do mešanja sa starim vazduhom. Tako se dobija relativno jednoobrazno polje brzine i temperature vazdušnih masa u čitavoj zapremini prostora.

Distributer vazduha u ovom slučaju nalazi se na zidovima ispod plafona ili na samom plafonu, ako je to tehnički moguće.

  • Preemptive - vazdušne mase u ovom slučaju se postepeno napajaju pri maloj brzini, zbog čega stari vazduh ispušta novu.

Sistemi za mešanje smatraju se najboljim u kućištima, naročito ako su za izolaciju zidova korišteni nepropusni materijali protiv vlage.

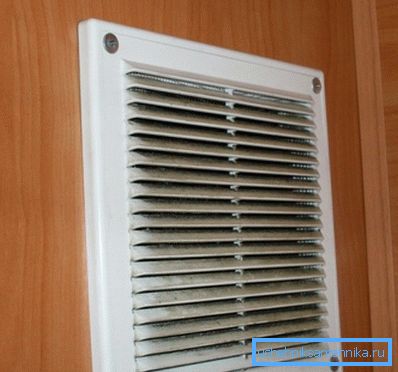

Ventilaciona rešetka

Rešavanje problema ventilacije u kućištima

Prije svega, treba reći da je stanarima višematnih kuća na panelima zabranjeno instaliranje inženjerskih komunikacija ili čišćenje rudnika svojim rukama. Ako sistem za klimatizaciju i zamena vazduha ne funkcionišu, dozvoljeno je rastavljanje ventilacionog grla i očistiti okolni prostor, na primer, usisivačem.

U svim drugim slučajevima neophodno je tražiti pomoć stručnjaka kroz odgovarajuće usluge. Međutim, problemi sa ventilacijom mogu biti povezani ne samo sa njegovim kvarom. Na primer, ponekad može doći do neprijatnih mirisa i zamagljivanja prozora, čak i sa radnim sistemom.

Rešenje ovog problema može biti češće emitovanje prostora ili ugradnja dodatne opreme za ventilaciju. Konkretno, odlično rešenje je instaliranje ventila za dovod ventilacije. Kao pravilo, oni se montiraju između baterija.

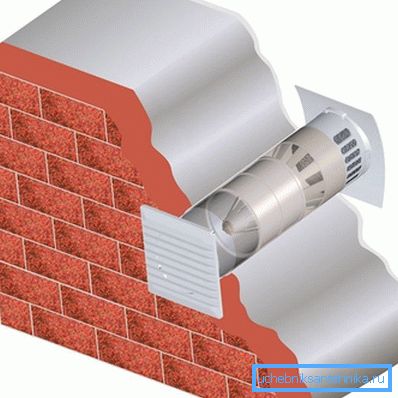

Instalacija napajanja dijagram ventil

Upute za ugradnju ovakvih ventila su prilično jednostavne, međutim, za izvođenje ovog posla potrebna vam je specijalna oprema za bušenje zida. Pored toga, možda će biti teško instalirati vanjsku masku. Prema tome, bolje je poveriti posao stručnjacima.

Do danas postoji veliki izbor modela ventila na prodaju, koji se razlikuju po parametrima kao što su:

  • Prečnik;
  • Prisustvo filtera;
  • Dostupnost sistema kontrole temperature, itd.

Od broja funkcija uređaja zavisiće od njegove cene. Međutim, u svakom slučaju, postavljanje čak i najjednostavnijeg ventila će obezbediti dodatni priliv svežeg vazduha u prostoriju.

Zaključak

Kvalitet vazduha u dnevnom boravku igra važnu ulogu za zdravlje stanovnika. Stoga, kako bi se u zadnje vrijeme osigurala efikasna razmjena vazduha, korišteni su isključivo mehanički prisilni krugovi. Štaviše, svi projekti ventilacionih sistema razvijaju eksperti pojedinačno za svaku kuću.

Sa videa u ovom članku možete saznati neke dodatne informacije o ovoj temi.
