Ventilacija u kući: tipovi i karakteristike dizajna

Ventilacija privatne kuće s vlastitim rukama je neophodna mjera za normalno funkcionisanje objekta kao živog ili poslovnog prostora. Pravilna zamena gasa je važna ne samo za stanare kuće, već i za normalno funkcionisanje svih struktura koje čine strukturu. Reći ćemo vam kako napraviti ventilaciju u kući svojim rukama.

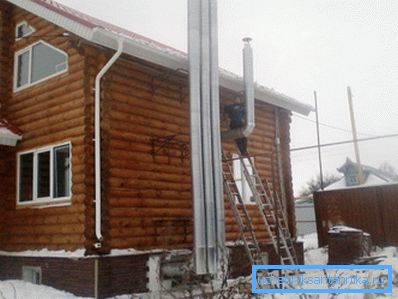

Uređaj za ventilaciju u privatnoj kući sa vlastitim rukama direktno utiče na komfor u sobama.

Ventilacijski sistem

Svrha i karakteristike

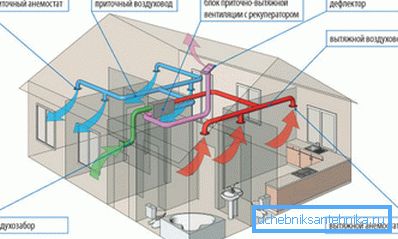

Ventilacija u kući s vlastitim rukama: šema sa oporavkom toplote.

Čini se da je svrha ventilacije razumljiva čak i za dijete: obezbeđivanje neophodne razmjene gasova u prostoriji za ugodan boravak ljudi, skladištenje hrane i optimalnu mikroklimu. Prethodni periodi i njihove građevinske tehnologije su uvereni u to da je sasvim dovoljno imati izduvnu osovinu, a ostatak rešiti otvorenim ventilom.

Međutim, u našem vremenu takva shema nije bila u mogućnosti pružiti potrebne pokazatelje zračne razmjene. To je zbog činjenice da su ranije građevinske strukture bile nešto drugačije: drveni prozori i vrata, neizolovana koverte zgrade i prirodni materijali imali su prilično propuštenu strukturu i obezbedili prirodan priliv svežeg vazduha zbog infiltracije kroz pukotine i "disanje" materijala.

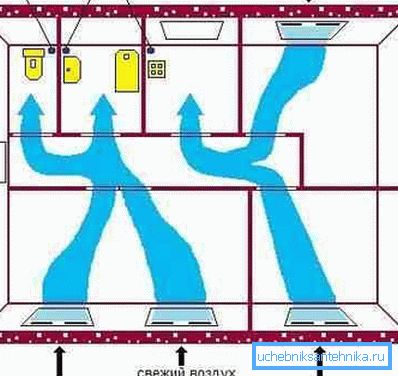

Ulaz svežeg vazduha se javlja kroz pukotine u prozorima i drugim strukturama.

Obratite pažnju! Sa pojavljivanjem plastičnih ramova i prozora sa dvostrukom zastakom, blindirana vrata i sisteme toplotne izolacije, parne barijere i vetrobranskog stakla dovedeni su u pitanje prirodni protok vazduha. To je dovelo do potrebe za organizovanje prisilnih ventilacionih sistema.

U malom stanu, prirodna ventilacija može biti dovoljna, pod uslovom da su obezbeđeni posebni ventili za protok vazduha. Mogu se nalaziti u prozorskim okvirima nekih proizvođača stakla i mogu se napraviti u zidovima kuće. U slučaju privatne kuće, bolje je koristiti sistem dovoda i ispuštanja sa prisilnim kretanjem vazduha.

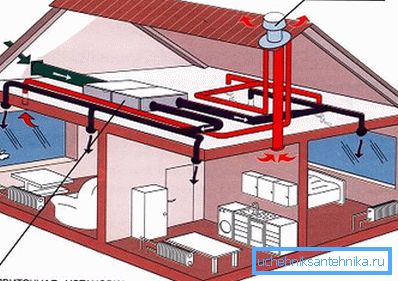

Ulje i izduvni gas izvedeni radom ventilatora.

Ventilacija u seoskoj kući sa vlastitim rukama - važan i neophodan uslov za normalno funkcionisanje prostorije.

Odsustvo takvih dovodi do sljedećih posledica:

  • Kao rezultat ljudskog disanja, upotreba zagrejane vode za pranje i pranje, kuvanje, sušenje odeće itd. povećava se vlažnost u sobi. Ako se vlažni vazduh ne promijeni na svež i suv na vreme, primetiće se opreznost, kondenzacija na prozorima i drugim hladnim površinama, rast gljivičnih organizama i patogenih bakterija;
  • Smanjenje nivoa koncentracije kiseonika u vazduhu dovesti do smanjenja performansi, vrtoglavice i općeg pogoršanja dobrobiti domaćinstva;
  • Paša se akumulira u kući, što takođe povećava rizik od patogene flore i gljivičnih rasta;
  • Proizvodi za sagorevanje čađi i gasa u kuhinji će se naseliti na površinama zidova, plafona i namještaja, ostavljajući na njih masne naslage;
  • Građevinske strukture će apsorbovati višak vlage, što dovodi do preranog pogoršanja kao rezultat korozije, oštećenja ploda i bakterija.

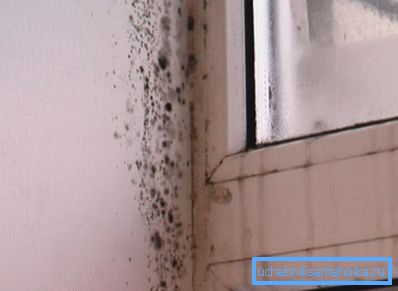

Kondenzacija i kalup - vječni sateliti loše ventilacije.

Obratite pažnju! Pravilna ventilacija privatne kuće s vlastitim rukama je neophodna ne samo kao uslov udobnosti, već i kao neophodan uslov za normalno korištenje prostorija i života njenih stanovnika.

Vrsta

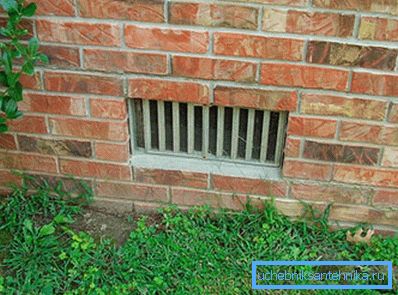

Element prirodne aeracije podruma.

Šema ventilacije u privatnoj kući sa vlastitim rukama može se organizovati na različite načine. Idealno je da je izabran na osnovu rezultata izračunavanja, ali savremena rešenja su sve više nagnuta ka automatizovanom isporukom i izduvnim sistemima.

Postoje tri tipa ventilacionih sistema:

  1. Prirodno. Podijeljeno u organizovano i neorganizovano. Prvi se sastoji od otvora za ispupčenje i ispuštanje izduvnih gasova, pri čemu se izduvne rupe izvlače najviše moguće koristeći ventilacionu cev, a otvori za napajanje se nalaze na dnu, što osigurava razliku u gravitacionom pritisku i stvara želje; neorganizovana ventilacija se vrši infiltracijom i ventilacijom;
  2. Napušteni (mehanički). Ovde priliv i izduvavanje vrše snage navijača, čija snaga i performanse se biraju uzimajući u obzir karakteristike prostorije. Postoje lokalna i opšta razmjena, mogu imati ručnu, daljinsku ili automatsku kontrolu, najčešće - u kombinaciji;
  3. Kombinirano. Po pravilu, prisilni izlaz ili napajanje se dodaje postojećem prirodnom sistemu, koji je uključen u trenucima teškog dima ili tokom sušenja posteljine.

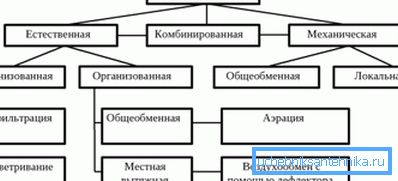

Ventilacija u seoskoj kući sa vlastitim rukama može se organizovati na različite načine.

Ako prirodni i kombinovani sistemi ne izazivaju neka posebna pitanja, obavezne karakteriše povećana složenost. To je zbog činjenice da su ova rješenja pretrpela najveću evoluciju i rezultat su korištenja novih tehnologija i ideja.

Mehanička ventilacija u vašoj kući s vlastitim rukama može imati duktalno i kanelosno izvođenje. U prvom slučaju, vazdušne mase se kreću kroz sistem kanala i osovine do mesta ishrane i ispuštanja, au drugom slučaju ulogu kanala vrši podzemni ili međuslojni prostor.

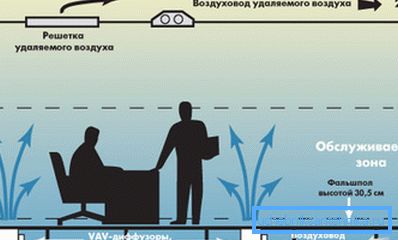

Na slici je prikazan kanal bez ventilacije.

Kanalizacijski sistemi se smatraju najobetljivijim i udobnijim, ali danas su to, u izvesnom smislu, know-how, zbog čega se retko koriste u našoj zemlji. Sistemi za ventilaciju kanala omogućavaju vam da kreirate složene razgranate mreže s napajanjem točkova i dovodom vazduha, koje se kontrolišu pomoću automatizacije i mogu raditi u različitim režimima u zavisnosti od uslova okolne prostorije.

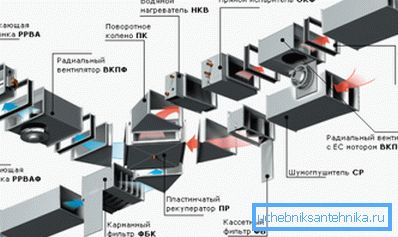

Tipična shema kompletnog sistema ventilacionih kanala.

Obratite pažnju! Kanalizacijski sistemi kanala omogućavaju najefikasnije organizovanje sistema za filtriranje vazduha, rekuperaciju toplote, grejanje ili hlađenje, automatsko zatvaranje ili otvaranje kanala, zaštitu od požara, dim i druge nesreće.

Pored opšteg sistema, lokalni skupovi mogu se zasebno instalirati: ventilacija kanalizacionog sistema u privatnoj kući sa vlastitim rukama, aeracija podruma, ventilacija podzemnog ili potkrovnog prostora itd.

Projektovanje i instalacija

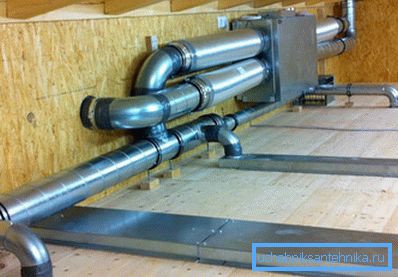

Pogodno postaviti vazdušne kanale na potkrovlju.

Proračun ventilacije se može izvršiti na osnovu pojednostavljene šeme ili izračunavanjem performansi (kursa). Mnogobrojnost razmjene je odnos dolaznog vazduha do zapremine prostora po jedinici vremena.

Smatra se da je višestruko za 60 minuta, na primer, višestruko 0,5 znači da je za sat vremena zapremina svežeg vazduha bila pola zapremine prostora, a množina jednaka jednoj od njih znači potpunu promjenu vazduha za sat vremena.

Performanse za različite prostorije su postavljene drugačije. Prema SNiP 2.08.01.89 - "Stambene zgrade", Dodatak 4, izabrano je pomoću tabele:

Tip sobe Prosečna temperatura vazduha u hladnoj sezoni, ° S Promjena vazduha ili intenzitet izduvnih gasova, m3/ h
Influx Ispušna kapuljača
Spavaća soba ili dnevni boravak 18 (20) - 3 m3/ h po metru stambenog prostora
Sušač za garderobu za odjeću - - 30 m3/ h
Kupatilo 25 - 25 m3/ h
Pojedinačni toalet 18 - 25 m3/ h
WC zajedno sa kupatilom 25 - 50 m3/ h
Opšti umivaonik 18 - 0.5
Zajednički tuš 25 - 5
Zajednički WC 16 - 50 m3/ h po 1 toalet i / ili 25 m3/ h po pisoar
Soba za peglanje i čišćenje odeće 18 - 1.5

Nakon utvrđivanja kursa vazduha, potrošnja vazduha se lako određuje prema formuli:

L = V * n, gde:

  • L je željena brzina protoka
  • V je zapremina sobe
  • n je mnoštvo razmene.

Zatim odredite brzinu kretanja vazduha. Za prirodne sisteme, to je 1 - 2 m / s, za mehaničke - ne više od 3 - 4 m / s. Poznavajući količinu protoka vazduha i brzinu njenog kretanja, možete utvrditi vrednost poprečnog preseka kanala koristeći grafikon:

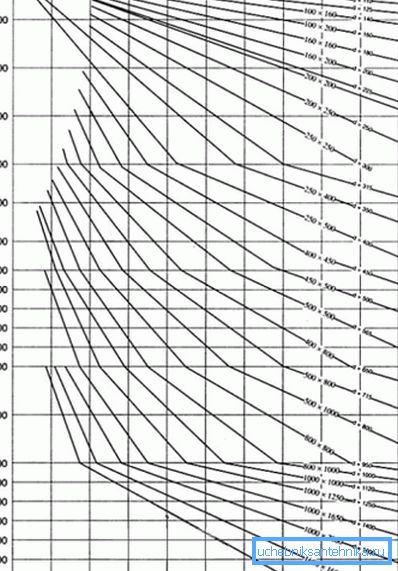

Dijagram za određivanje područja odseka ventilacionih kanala.

Uputstvo je jednostavno:

  1. Određujemo ukupnu potrošnju vazduha čitavog sistema i okružujemo je. Zatim odložimo vrednost dobijenu na vertikalnoj osi;
  2. Nakon toga, na horizontalnoj osi odlazimo vrednost brzine protoka;
  3. Od tačke na horizontalnoj osi, koja odgovara brzini, spustimo se ravnom vertikalnom linijom do raskrsnice sa linijom koja je horizontalno izvučena iz tačke na x-osi koja odgovara brzini protoka;
  4. Od dobijene tačke raskrsnice spustimo se do najbližeg bočnog dijela na dijagramu i odredimo dimenzije sekcije kanala ili njenog prečnika.

Obratite pažnju! U odsustvu iskustva i vještina takvih proračuna, bolje je povjeriti projektantu i ugraditi kompleksnu razgranatu ventilaciju profesionalcima. Cijena radova graditelja biće niža od troškova izmjena i zamjene opreme.

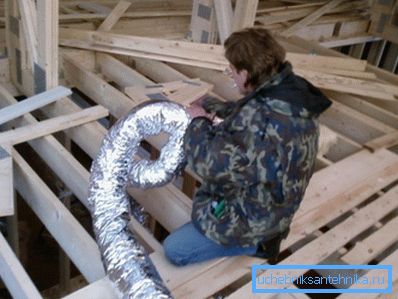

Na osnovu dobijenih podataka, sistem kanala je postavljen i povezani su ventilatori.

Zatim je izbor opreme baziran na izračunatim podacima o učinku i veličini kanala. Dilfuseri za dovod vazduha nalaze se u donjem delu zida (ako je moguće), a izduvni vazduh u najzagađenijim područjima (toaletima, kupatilima, kuhinjama) ispod plafona.

Zaključak

Sistem ventilacije je neophodno rešenje za normalan rad modernog doma. Izbor jedne ili druge sorte zavisi od karakteristika konstrukcije, ali najčešće koriste mehaničke dovodne i izduvne krugove. Video u ovom članku će vam pomoći da bolje razumete problem.
