Ventilacija prostorija: kako odabrati opremu i izračunati

Rad moderne stambene ili poslovne zgrade je nemoguće bez vodosnabdevanja, kanalizacije, struje i drugih inženjerskih mreža. Ventilacija je takođe veoma važna, zbog čega sveći vazduh ulazi u prostorije i uklanja zagađen vazduh. Sledeća uputstva će vam reći o karakteristikama opreme koja se koristi za ventilaciju i izračunavanju njegovog kapaciteta u zavisnosti od funkcionalne svrhe zgrada.

Tačno izračunavanje ventilacije - zagarantovanje udobnosti u kući ili kancelariji

Karakteristike ventilacije različitih prostorija

Svaka soba, koja se nalazi u pojedinačnoj vikendici iu proizvodnom kompleksu, dizajnirana je za obavljanje određenih zadataka. U zavisnosti od njih, vrši se proračun provetravanja prostorije i nabavljena je oprema potrebne snage.

Industrijske prodavnice

Ventilacija industrijskih prostorija dizajnirana je kako bi se uklonile štetne nečistoće koje se nalaze u ambijentalnom vazduhu i kako bi se smanjili drugi faktori koji negativno utiču na ljudsko zdravlje.

To uključuje:

  • visoka temperatura;
  • povećana vlažnost;
  • toksične supstance;
  • velika količina prašine;
  • visok sadržaj dima i UDA (ultrafinski aerosoli).

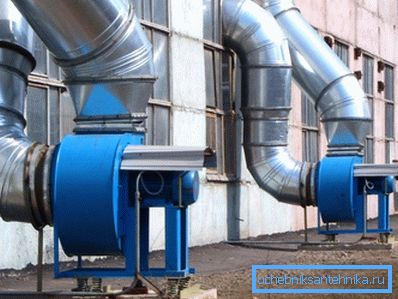

Visokokvalitetna ventilacija pruža udobnu mikroklimu na radnom mestu.

Obratite pažnju! Osim stvaranja udobnih radnih uslova, ventilacija je dizajnirana tako da dovede unutrašnji vazduh u saglasnost sa sanitarnim i ponekad drugim pravilima: vatrom, tehnološkim i tako dalje. Ponekad, bez odgovarajuće ventilacije, proces se ne može izvršiti (na primjer, u proizvodnji čelika ili u sklopu elektronike).

Pre početka projektovanja i ugradnje sistema za dovod i izduvavanje vazduha neophodno je:

  • izračunati ventilaciju prostora, uzimajući u obzir njegovu oblast, tehnološke operacije, broj radnika i druge parametre;
  • obezbeđuju instalaciju opreme koja proizvodi zračnu aspiraciju (usisavanje prašine koja proizlazi iz ovih ili drugih proizvodnih procesa);
  • ako je potrebno, instalirajte sistem za filtraciju vazduha od štetnih gasnih nečistoća.

Preporučljivo je odabrati takve vrste ventilacije prostorija koje ne samo da ispunjavaju zahteve, već i ekonomski održive.

Industrijske ventilacione jedinice imaju dva glavna tipa:

  1. Opšta razmena - koristi se samo za snabdevanje svežeg vazduha u prostorijama prodavnica. Ne primenjuje se u slučaju kada je potrebno filtrirati štetne nečistoće, jer se, zahvaljujući njihovim dizajnerskim karakteristikama, mogu širiti kroz sobu.
  2. Lokalni - češći i efikasniji sistemi. Sustina lokalne industrijske ventilacije leži u činjenici da je individualno usisavanje postavljeno iznad svake radne površine, što prenosi zagađeni vazduh u zajedničku postrojenje za filtriranje.

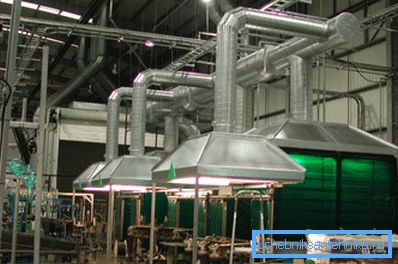

Na fotografiji - radna mesta opremljena sa individualnim sistemima za ventilaciju.

Skladišni kompleksi

Prostorije u kojima se vrši skladištenje gotovih proizvoda ili roba odlikuje veliki broj opreme koja se nalazi tamo. Većina modernih logističkih centara imaju na raspolaganju visokotehnološke mehanizme koji olakšavaju kretanje bogatstva. Ovo otežava organizaciju efikasne ventilacije takvih objekata.

Ventilacija magacina za SNiP omogućava korišćenje instalacija za dovod i odvod vazduha, koji su montirani u proizvodnim radionicama opremljenim velikim uređajima i mašinskim alatima.

Savjet! Pri izračunavanju struje i ugradnih tačaka glavnih čvorova vazdušne mreže neophodno je postići najjednačeniju distribuciju protoka vazduha.

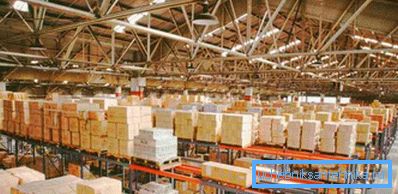

Ventilacija skladišta obezbeđuje sigurnost materijalnih vrijednosti.

Moderni građevinski kodovi koji opisuju postupak ventilacije prostorija skladišta obezbeđuju sledeće zadatke da se reše prilikom instalacije ove inženjerske mreže:

  • ne dozvoliti da temperatura ambijentalnog vazduha pada vertikalno, u protivnom roba koja se nalazi na različitim policama može biti oštećena zbog kršenja uslova skladištenja;
  • kako bi se obezbedio takav volumen zamene vazduha tako da u bilo kojoj tački skladišta ispunjava higijenske, protivpožarne i druge zahteve, kao i obezbeđuje usklađenost sa uslovima skladištenja.

U većini slučajeva završeni su skladišni objekti:

  1. Mehanički ventilacioni sistem. Ona dovodi svež vazduh sa ulice u skladište.
  2. Prirodna izduvna ventilacija. Uz pomoć, vazduh kroz kanale posebno opremljen pod krovom se izvlači iz sobe.

Kancelarije

Ako možete da provetrate kancelariju male veličine sopstvenim rukama, jednostavno otvaranjem prozora, onda je mnogo teže obezbediti svež i hladan vazduh velika prostorija u kojoj 10 ili više ljudi radi tokom dana. Zbog toga je ventilacija kancelarijskog prostora jedan od osnovnih zadataka koji se suočavaju sa arhitektima i inženjerima tokom izgradnje poslovnih zgrada.

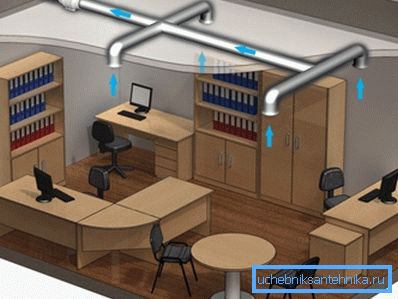

U kancelariji je potreban svež vazduh.

U većini slučajeva, snabdevanje i uklanjanje vazduha je organizovano tako da je ovaj parametar minimalno u skladu sa važećim regulatornim dokumentima. Biće moguće ostati u takvoj prostoriji, ali komfor nije u pitanju.

Zbog toga, pri izračunavanju sistema ventilacije kancelarijskog prostora, preporučljivo je dodatno uzeti u obzir sljedeće:

  • korišćeni ventilacioni sistemi bi trebali biti što kompaktniji kako ne bi zauzeli efektivnu površinu sobe;
  • sistem dovodnog vazduha mora obezbediti ne samo snabdevanje vazdušnih masa, već i njihovu filtraciju, zagrevanje (hlađenje), stabilizaciju nivoa vlažnosti i raspodelu tačke;
  • Bolje je koristiti zasebne šuplje ventilacije: vazduh se isporučuje u kancelariju pomoću fleksibilnih ili krutih zračnih kanala, a obrađuje se u udaljenim jedinicama montiranim u tehničkim prostorijama ili na krovu.

Obratite pažnju! Prilikom odlučivanja o instalaciji opreme za ventilaciju, obratite pažnju na karakteristike kao što je cena njegovog kasnijeg rada. U suprotnom, račun za komunalne usluge može biti previsok.

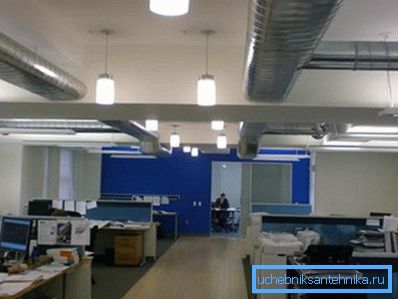

Vazdušni kanali u poslovnom prostoru

Stočni objekti

Ventilacija objekata stoke je osmišljena tako da oslobodi vazduh u zgradama štetnih gasova, vodene pare i mikroorganizama koji su rezultat aktivnosti stoke. Osim toga, zahvaljujući svežem vazduhu, stvorene su ugodnije uslove za životinje.

Izračunavanje snage opreme i veličina vazdušnih kanala vrši se uzimajući u obzir sledeće parametre:

  • toplotna provodljivost zidova zgrade;
  • količina toplote i vlage koju oslobađaju životinje u prostoriji;
  • sistemi za sakupljanje životinjskog otpada;
  • način njegovog sadržaja.

Količina dolazećeg svežeg vazduha mora biti takva da u svakom trenutku koncentracija štetnih supstanci ne prelazi dozvoljenu vrijednost.

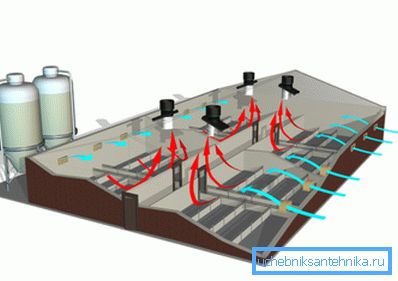

Ventilacijska šema stočnog kompleksa

Ako je efikasnost ventilacionog sistema niska, životinje će patiti od nedostatka svježeg vazduha, kada je u pitanju - u prostoriji se nalazi vjetar koji može dovesti do bolesti stoke.

Izračunavanje performansi

Protok vazduha

Izračunavanje prirodne ventilacije prostorije, kao i prisilno dovod i izduvni sistem, započinje određivanjem njegovih performansi vazduhom. Ovaj parametar pokazuje koliko kubnih metara sistem može pumpati za jedan sat.

Obratite pažnju! Postoje standardi za ventilaciju prostorija, koji moraju biti u skladu sa bilo kom ventilacijskim sistemom. Ukoliko se ne poštuju, neće biti moguće izvršiti proviziju izgrađene zgrade.

Prije svega, neophodno je odrediti tzv. Vazdušni kurs, tj. Koliko puta u toku sata doći do potpune promjene vazduha u prostoriji. Važeće vrijednosti zavise od različitih parametara i specificirane su u SNiP-u. Kao opšte pravilo, zamena vazduha treba da se desi 2-3 puta na sat.

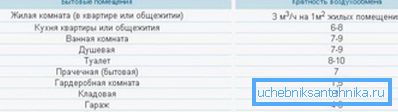

Indikatori frekvencije vazduha za različite prostorije

Da bi se utvrdilo performanse, treba izračunati dva tipa razmjene vazduha: prema broju i broju ljudi u prostoriji, a zatim koristiti veći od ovih parametara.

Izračunavanje zamene vazduha u skladu sa višestrukim brojem vrši se prema sledećoj formuli:

L = n * S * H, gde:

  • n je stopa zamjene vazduha (u kancelarijama se pretpostavlja da je 2,5, u običnom stambenom objektu je 1);
  • S je prostor sobe;
  • H - visina od poda do plafona.

Razmjena vazduha prema broju ljudi u sobi vrši se prema sledećoj formuli:

L = N * Lorm, gde:

  • N - broj ljudi
  • Lorma - stopa protoka vazduha po radniku ili stanovniku.

Ovaj parametar je jednak:

  • za osobu koja je u mirovanju - 20 kubnih metara na sat;
  • za kancelarije - 40 cu. metara na sat;
  • za radnika koji obavljaju fizički posao - 60 cu. metara na sat.

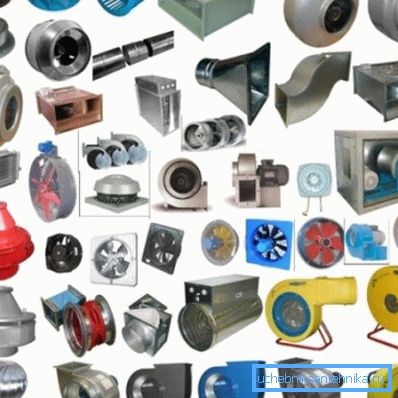

Oprema se bira na osnovu kalkulacija

Nakon što ste dobili željenu vrijednost performanse, trebali biste kupiti ventilator ili sistem napajanja koji obezbeđuje željeni volumen pumpe. Važno je znati da performanse direktno zavise od tzv. Otpornosti mreže vazdušnih kanala (poprečnog preseka i dužine zračnih kanala). Sve potrebne informacije obično se navode u pratećoj dokumentaciji za opremu.

Primer izračunavanja ventilacije u prostoriji nije neophodan, ali najčešće vrednosti moći mogu biti korisne za vas:

  • Stanovi u gradskoj kući zahtijevaju ventilaciju od 100 do 700 cu. brojilo vazduha po satu;
  • Pojedine vikendice efikasno su provetrene instalacijama kapaciteta 1000-3000 kubnih metara. metara na sat;
  • kancelarije moraju biti opremljene inženjerskim mrežama koje pumpaju do 20 hiljada kubnih metara. metri zraka.

Snaga grejanja

Temperatura vazduha koja se isporučuje u prostoriju može biti preniska (naročito na hladnom vazduhu), što smanjuje efikasnost opreme za grejanje. Stoga se grijalice ili rekuperatori toplote često koriste za zagrevanje.

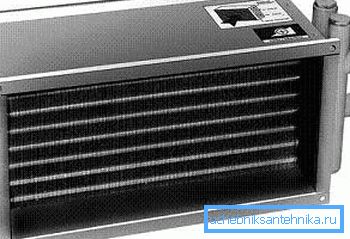

Grejač za ventilaciju

Prema trenutnom SNiP-u, temperatura ulaznog vazduha ne bi trebala biti ispod + 18 stepeni Celzijusa. Snaga grejnog elementa izračunava se tako da može da zagreje protok vazduha, bez obzira koliko je hladan.

Na primer, ako se termometar u zimu pada na - 22 stepeni Celzijusa, grejač treba podići temperaturu za 40 stepeni.

Savjet! U nekim slučajevima moguće je ugraditi vazdušni grejač manje snage, jer su ozbiljni mrazi u većini slučajeva kratki.

Tokom proračuna potrebno je obratiti pažnju na mogućnost priključivanja grejača na jednofaznu (220V) i trofaznu (380V) električnu mrežu. Druga opcija je poželjna jer se u ovom slučaju koristi manji amperaž. Pored toga, ako snaga uređaja za grejanje prelazi 5 kW, zabranjena je veza sa jednomfaznom mrežom.

Struja potrebna za snagu izračunava se na sledeći način:

I = P / U, gde:

  • P - snaga grejača.
  • U - napon (220 V ili 660 V - za trofaznu mrežu).

Zapamtite da ako električna ožičenja, dostupna u kući ili u kancelariji, ne dozvoljavaju povezivanje uređaja takve snage, možete instalirati slabiji model.

Važno je znati koliko vaš odabrani model grijača može podići temperaturu isporučenog vazduha. Ova vrijednost se izračunava prema sljedećoj formuli:

?T = 2.98 * P / L, gde:

  • P - snaga grejača.
  • L - performanse ventilacije vazduhom.

U većini slučajeva, prilikom projektovanja ventilacije u privatnom stanu dovoljna je snaga od 1-5 kW, kancelarije će morati instalirati više produktivne sorte.

Grejač vode

Savjet! Da biste uštedeli novac na računima za komunalne usluge, možete koristiti sisteme za zagrijavanje vazduha koji su deo grejne mreže. Govorimo o tzv. Bojleru. Zahvaljujući njemu, oslobodićete se potrebe za plaćanjem dodatne potrošene električne energije.

Ostali parametri

Nakon izračunavanja gore navedenih vrednosti, možete početi sa izradom sheme ventilacije. Prikazuje sve korišćene kanale vazduha, dijelove u obliku, kao i distributere protok vazduha.

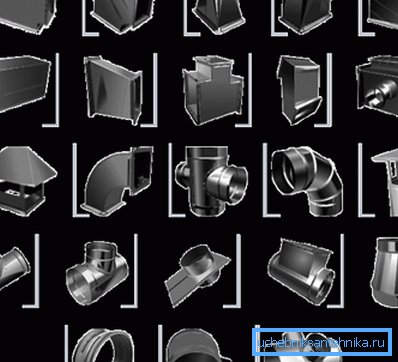

Dijelovi potrebni za dizajniranje ventilacionog sistema

Trebalo bi uzeti u obzir:

  • pritisak koji se stvara tokom rada ventilatora;
  • brzina vazduha;
  • nivo buke koju stvara ventilacioni sistem.

Ovi parametri mogu se naći u pratećoj dokumentaciji za opremu.

Zaključak

Izračunavanje performansi ventilacionog sistema je složen proces koji zahteva izvesna teorijska znanja i vještine. Međutim, koristeći gore navedene informacije, možete, ako to ne uradite sami, onda sigurno proveriti ispravnost izračunavanja. Za više informacija o projektovanju inženjerskih mreža, možete saznati na video snimku u ovom članku.
