Ventilacija prirodnog zida sa ventilom za dovod i spoljnim

Ponekad je potrebno u prostoru za stanovanje ili na selu napraviti jednostavan sistem razmjene zraka koji može da funkcioniše u normalnim uslovima. Najjednostavnija opcija je ventilacija preko zida pomoću specijalnih ventila koji rade u jednom pravcu i spoljne cevi. Ovaj metod se može koristiti samo za sobe sa normalnim radom.

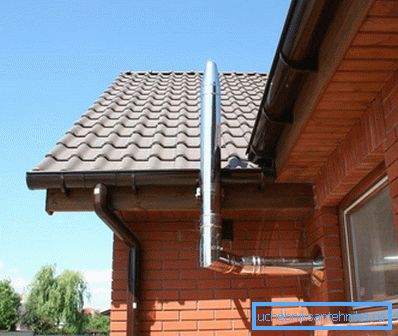

Slika prikazuje ventilacionu cev u bočnoj ravni.

Prednosti i mane metode

Da bi odlučili o stvaranju ovakvog sistema za razmjenu vazduha, neophodno je razmotriti sve prednosti i slabosti, onda će izbor biti lakši. Međutim, zaključci treba doneti na osnovu postojećih uslova, jer u stvari to je alternativna verzija konvencionalne mreže u jednostavnijoj verziji.

Brojanje zasluga

Najvažnija prednost organizacije takve razmene je relativno niska cijena. Svi neophodni elementi su prilično jeftini, tako da možete izbjeći visoke troškove.

Druge pozitivne kvalitete ventilacije ove vrste su navedene u nastavku:

  • Glavni elementi sistema su mali, Stoga se ne krše estetske karakteristike prostorija.
  • Tokom instalacije, nema potrebe za smanjivanjem nepropusnosti krovne konstrukcije, jer prilikom instalacije cijevi sečice na krovu ne rade.
  • Sposobnost instaliranja radi sa svojim rukama je odličan način za uštedu finansijskih sredstava.
  • Zbog odsustva složenih elemenata, vreme instalacije se značajno smanjuje..
Izgleda kao ulazni ventil u zidu.

Negativne tačke

  • Zavisnost operacije od vremenskih uslova i drugih faktora donekle smanjuje efikasnost, ali to se rešava instaliranjem ventilatora.
  • Potreba za bušenjem na nekoliko mesta na neki način komplikuje rad.
  • U slučaju lošeg kvaliteta instalacije, mogu biti problemi sa hidroizolacijom.

Napomena! Kada je ventilacija kroz zid u privatnoj kući uređena pomoću ulaznih ventilacionih ventila i spoljne cevi, set alata zavisi od materijala koji se koristi za izgradnju zgrade.

Proizvedeni proračuni

Čak i tako jednostavan sistem ventilacije mora biti pažljivo proračunat, jer je za obezbeđivanje prostorija sa svežim vazduhom neophodno znati broj elemenata koji se koriste za priliv radnog okruženja i protok kapaciteta izduvnih gasova.

Zatim razmišljamo kako izvoditi preliminarne proračune na prostoru primjerom stambene strukture od 69 m sa visinom plafona od 250 cm.

  1. Prvi korak je odrediti približni volumen čitavog stanovanja. Da biste to uradili, pomnožite dužinu, širinu i visinu. Rezultat bi trebao biti: 6x9x2.5 = 135 cu. m
  2. Na osnovu dobijenih podataka, možete izračunati broj ulaznih ventila. Na primjer, ako je propusni opseg elemenata 40 kubnih metara. m / sat, onda ide: 135/40 = 3.375-4 komada.

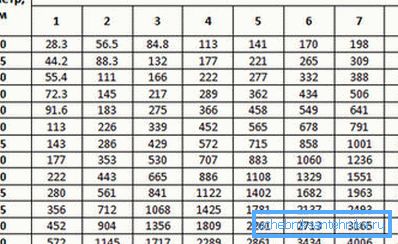

Pomoćni sto za izbor prečnika izduvne cevi.

Odgovor! Za kvalitativno ažuriranje vazduha u prezentiranom objektu, morate instalirati samo 4 ventila. Na osnovu gore navedenih kalkulacija, određuje se prečnik izduvne cevi.

Ulazni uređaji

U vezi sa pojavom savremenih materijala, strukture su počele da budu više hermetične, što je dovelo do pojave još jednog problema povezanog sa smanjenjem unutrašnjeg vazduha.

Ako se ranije kuće i stanovi mogli ventilirati bez dodatnog priliva, sada se situacija promenila. Posebno je teško dišati u stanu ako se plastika koristi kao osnovni materijal.

O funkcionalnosti

Gotovi proizvodi za ulazak zraka sa ulice mogu potpuno sprečiti prodiranje prašine, insekata i svih vrsta zvukova. Nakon ugradnje u prostorije se ne pojavljuju nacrti. Usisni uređaj podseća na princip redukcije vazduha, što usporava protok.

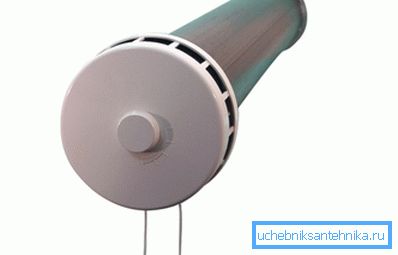

Ovo je ventil za protok vazduha.

Izuzetno je jednostavno kontrolisati ulazni ventil, jer je opremljen pogodnom ručkom i za zatvaranje kanala. Njegov vidljivi deo se savršeno uklapa u unutrašnjost sobe. Biti iz spoljašnje strane, ne pokvari utisak fasade zgrade. Tokom operacije ne mora trošiti finansijska sredstva.

Detalji o proizvodima uređaja

Element sa zapreminom vazduha je mala plastična cijev čiji se prečnik može široko razlikovati. U unutrašnjosti je izolacija, sprečavajući penetraciju zvukova.

Ispod vas pozvani ste upoznati sa strukturom proizvoda ove vrste.

  • Plastični kanal je osnovna komponenta, jer je kroz njega ulaz vazduha u prostoriju.
  • Dugme za podešavanje se nalazi iznutra. Uz pomoć, možete blokirati kanal.
  • Filter element omogućava prečišćavanje dolaznih tokova od čestica prašine.
  • Unutrašnji fragment konice, opremljen sa ventilacijskim poklopcem, je glavni limiter.
  • O-prsten je dizajniran da poboljša zaptivanje između elemenata proizvoda.
  • Izolacijski materijal pruža mogućnost zaštite enterijera od zvuka i drugih efekata.
  • Spoljašnja rešetka pomaže zaštiti konstrukcije od padavina.
  • Omarska mreža u sebi omogućava potpuno sprečavanje ulaska insekata.

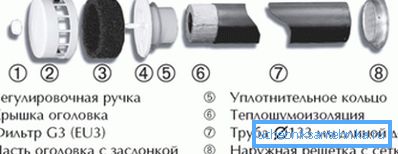

Prikazani su glavni delovi proizvoda.

Pažnja! Duljina plastičnog rukava može se razlikovati između 40 i 100 cm u koracima od 10 cm, pa se pri izboru debljina zida treba zaokružiti na ove vrijednosti. Prekomerni deo je jednostavno isečen.

Instalacijski radovi

Prvo, izabrano je odgovarajuće mesto za postavljanje elementa na bočnoj ravni koja se graniči sa ulicom. Funkcionalna glava bi trebala imati direktan pristup, u suprotnom će biti problematična kontrola. Najbolja opcija je da se instalira blizu radijatora tako da dolazni vazduh ima vremena da se zagreje.

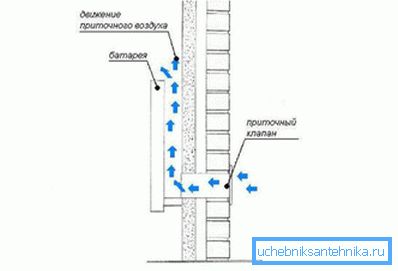

Demonstrira jednu od mogućnosti instalacije.

Nakon izbora prihvatljivog mesta, nastavite direktno na pravljenje rupa. Ako su zidovi drveni, onda koristite uobičajenu bušilicu i bušilicu. U ostalim slučajevima dijamantsko bušenje se vrši posebnim alatom. Prilikom otvaranja uređaja preporučuje se manji nagib ka ulici za odvod kondenzata.

Otprilike će ova rupa morati da uradi.

Plastični rukav željene veličine ubacuje se u gotovu rupu. Ventilacijska rešetka je instalirana spolja, a funkcionalni vrh se ubacuje iznutra. U postupku pričvršćivanja elemenata koriste se mali zavrtnji sa kojima struktura dobija čvrstoću.

Ugradnja izduvne cevi

Kada je izduvna ventilacija kroz zid do ulice uređena, moguće je smanjiti labaratoriju rada, jer nema potrebe da dodirnete plafon i krov. Uz to, dužinu cijevi se može smanjiti tako što se pomjeri od dijelova grebena.

Proces sastavljanja sistema predstavljen je u nastavku.

  1. Na površinu zida primenjuje se preliminarno obeležavanje kako bi se olakšalo rezanje rupa. Preporučuje se postavljanje otvora u neposrednoj blizini plafona kako bi se maksimalno povećala vuča.
  2. Pomoću specijalnog alata je uredno rezano. Nakon toga uglovi element se ubacuje u njega. U unutrašnjosti je postavljen kontrolni ventil koji štiti od spoljašnjih uticaja.
  3. Od ulice do utvrđenog ugla je pričvršćen sledeći fragment - ravna cev. Fiksiran je specijalnim stezaljkama. Deflektor je postavljen na vrhu, što sprečava padavine u unutrašnjost.

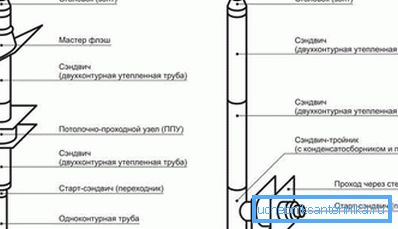

Sa desne strane je dijagram sklopa kroz zid.

Obratite pažnju! Prilikom sklapanja izduvnog kanala preporučuje se zaptivanje na spoju, u protivnom, neće biti moguće postići najefikasnije ispuštanje izduvnog vazduha.

O unutrašnjoj cirkulaciji

Za prolaze tokova iz jedne prostorije u drugu, koriste se specijalne rešetke. Ako ih ugradite na vrata ili ugradite u zid, možete postići slobodno kretanje vazdušnih masa. Ovo je neophodno u slučajevima kada želite preskočiti dovodni vazduh do poklopca.

Da ubacite element u vrata ili zid, trebalo bi napraviti rez u skladu sa dimenzijama radnog dijela. Nakon uklanjanja nepotrebnog fragmenta, potrebno je umetnuti glavni okvir direktno u otvor. Fiksiranje se vrši vijcima koji su zatvoreni na prednjoj ploči.

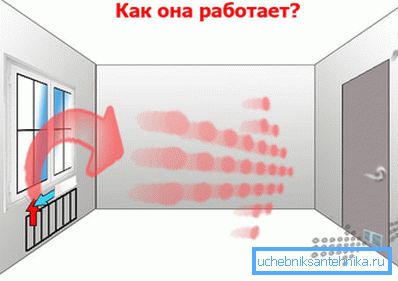

Šema ventilacije kroz vrata.

Dodatne informacije

  • Cev za ventilaciju mora da štiti tako da ugao između grebena i njegovog gornjeg dela ne prelazi 10 stepeni, inače će se nivo potiska znatno smanjiti.
  • U unutrašnjem delu kanala, kao i na udaljenosti od pet centimetara od njih ne treba postavljati kablove, gasovode i druge elemente komunikacionih sistema.
  • Prelazak treba provesti na haubu, čak i kod zatvorenih unutrašnjih vrata, a ne u svim slučajevima, morate instalirati rešetke. Dovoljno je ostaviti razmak ispod širine 1,5-2 cm.
  • Previše slaba ventilacija životnog prostora ne dopušta visok nivo sigurnosti životne sredine, naročito ako se u procesu završne obrade koriste materijali na bazi plastike, formaldehidnih smola itd.

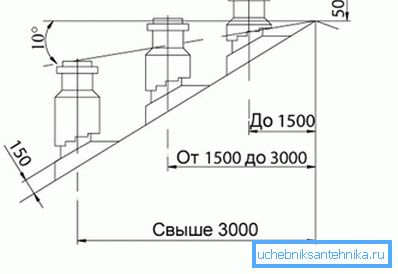

Prema ovom principu, određuje se instalaciona visina izduvne cevi.

Zaključci

Ovim uputstvom daje se ideja o tome kako se ventilacija u stanu vrši ne preko krova, već direktno kroz zid. Sa ovom opcijom ne samo da je pojednostavljen rad na uređaju, već postoji i mogućnost štednje na sirovinama, jer se dužina izlazne cevi može znatno smanjiti. Video u ovom članku odražava dodatne informacije.
