Ventilacija prigušivača na vrhovima

Koji nivo buke je prihvatljiv za ventilaciju? Koji su fanovi tiši? Postoje li neki načini da sistem ventilacije u celini bude manje bučan? Pokušajmo odgovoriti na ova pitanja.

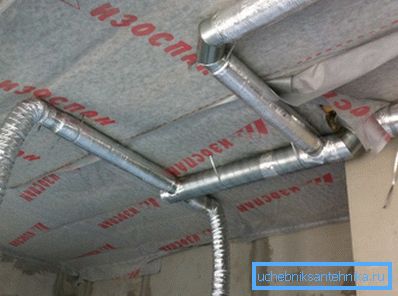

Da li je moguće ventilaciju ugasiti? Naravno.

Norme

Počnimo sa pravilima koja moraju biti u skladu sa sistemom ventilacije.

Tip sobe Granice buke, dB
Bolničke odjele, sanatorije, operativne sobe 20
Stambeni prostor 25
Hoteli, kancelarije, ormari 35
Školske nastave, auditorijumi, biblioteke 40
Proizvodni pogoni 50
Kafe, restorani, menze 55
Prodavnice, trgovački centri, železničke stanice, sportske sale 60

Izvori zvuka

Šta bi mogao biti uzrok šume koja se širi kroz ventilacione kanale?

  • Vazduh se vrti na lopatama radnog kola. Što je veća brzina - veći je nivo buke.

Napomena: na jačinu zvuka utiču ne samo obrtaji, već i oblik lopatica. Njihova aerodinamička optimizacija može učiniti da uređaj bude manje bučan sa istim performansama.

  • Rotacija ležišta u kućištu. Prije svega, ovo se odnosi na kotrljajuće ležajeve: kod malih obrtaja čuju se mnogo bolje od običnih ležajeva.
Klizni ležaj potpuno se vrti.
  • Vibracije neravnoteže radnog kola. Prenosi se na kućište ventilatora, zidove kanala i (sa dovoljno snage i težine) do kapitalnih struktura zgrade.
  • Konačno, izvor aerodinamičkog šuma sa određenom brzinom protoka može biti sam vazduh koji se kreće kroz kanal.

Sveobuhvatne mere

Dakle, šta možete učiniti s vlastitim rukama radi tihog rada ventilacionog sistema?

Fans

Pre instalacije, ventilator se proverava za balansiranje radnog kola. Upute su vrlo jednostavne: radno kolo se nekoliko puta ručno vrti. Njegovo ponovljeno zaustavljanje u istoj poziciji govori o jasnom neravnotežu; ako se točak zaustavlja svaki put u novoj poziciji - balansiranje je normalno.

Što je niža brzina radnog kola pri fiksnim performansama, niži nivo buke uopšte. Nedostatak revolucija se nadoknađuje promenom ugla napada lopatica, njihovog oblika, površine i, što je najvažnije, prečnika radnog kola.

Veliko radno kolo pri malim brzinama je tiše nego mali u velikoj.

Kao što je već pomenuto, preferirani su obični ležaj. Ovde, međutim, postoji jedan ulov: sa istim izvođenjem istog valjkastog ležišta, on ima u proseku manji resurs. Zbog toga su ventilatori izduvnih gasova i ventilatora manje poznatih proizvođača sumnjivi kupovini: njihova niska cijena nadoknađuju dodatni troškovi popravke ili zamjene za godinu ili dvije operacije.

Aksijalni ventilatori su generalno tiši od radijalnih ventilatora. U drugom slučaju, buka se stvara usled minimalnog razmaka između radnog kola i radnog kola.

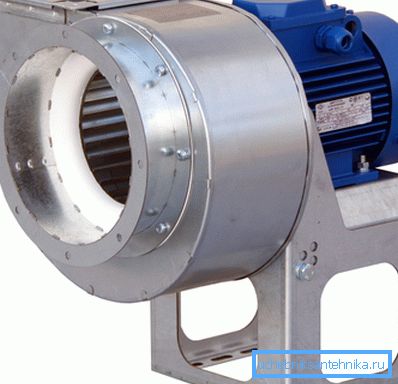

Radijalni ventilator stvara više pritiska sa više buke.

Nekoliko preporuka, čija implementacija će doprinijeti tihom radu ventilacionog sistema, mogu se naći u SNiP-u 3.05.01-85.

  1. Stacionarni ventilatori su spojeni sa kanalom sa fleksibilnim umetkom (na primer, iz fiberglasa). Sprečava prenos vibracija.
  2. Radijalni ventilatori znatne snage montirani su na baze protiv vibracija.
  3. Pri spajanju prenosa obrtnog momenta sa elektromotora na ventilator, njihovi osovini moraju biti strogo koaksijalni; Sa pogonom na remenu, osovine treba da budu paralelne.

Ventilacioni kanali

Za njih, pomenuti SNiP takođe nudi nekoliko zahteva koji su, zajedno sa sigurnošću rada, dizajnirani tako da obezbede nizak nivo buke.

Visina montažnih tačaka ventilacionih kanala određuje se njihovom veličinom, metodom povezivanja elemenata i orijentacije u prostoru:

Tip kabla Maksimalan korak između tačaka fiksiranja, m
Flangeless sa najvećom veličinom (prečnikom ili većom stranom) do 400 mm 4
Flangeless sa najvećom veličinom preko 400 mm 3
Prirubnica sa najvećom veličinom do 2000 mm 6
Vertikalno 4

Važno: na tačkama fiksiranja, suspenzije ili podupirači delimično absorbuju akustične oscilacije. Što su veće razmake između njih, to je veća maksimalna amplituda oscilacije (drugim rečima, glasnije glasanje).

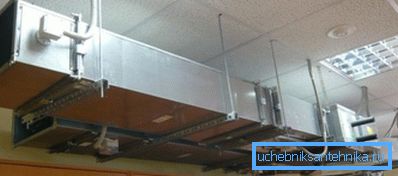

Često su suspenzije, što manje kutija vibrira.

Na prirubničkim spojevima, svi vijci moraju biti zategnuti. Ako se prirubnica drži, recimo, dva vijka, onda će se vjerovatno dodati metalni zatvarač kanala u buku vazduha.

Važna tačka: brzina vazduha u ventilacionim kanalima stambenih prostorija ograničena je na 4 m / s. Kod većih brzina, tok počinje da pravi bučnu buku.

Konačno, što je deblji i masivniji zid kanala, to je lošije što vodi zvuk.

Za pocinkovane kanale i lake plastične cijevi, ventilaciona izolacija može biti bilo kakvo rješenje poroznih materijala:

  • Mineralna vuna, nakon čega sledi vezivanje sa pocinkovanim limom.
  • Pena ili poliuretanska ljuska.
  • Polietilenska pena.

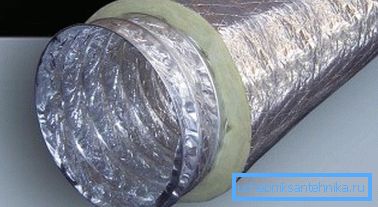

Ventilacioni rukav za zaštitu od zvuka.

Prigušivači

Apsorber zvuka (ventilacioni prigušivač) je nekomplikovani mehanički uređaj dizajniran da apsorbuje akustične vibracije. U širokoj prodaji mogu se naći dvije vrste prigušivača.

Lamellar

Prije nas je kutija za lim, podeljena sa velikim brojem paralelnih zidova vazduha. Tipična rastojanje između njih je 75-300 mm. Particije su postavljene poroznim materijalima koji apsorbuju zvuk; da bi smanjili aerodinamičku vuču, oni se često isporučuju sa oštricama.

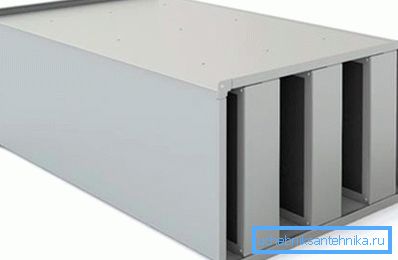

Pojava atenuator ploče.

Tubular

Uređaj je sendvič sa dve cijevi. Unutrašnja - perforirana, prečnika jednaka prečniku priključenog kanala. Spoljašnje kućište je gluvo; prostor između cevi napunjen je materijalima koji apsorbuju zvuk.

Cena takvih uređaja počinje od oko 1000 rubalja. Razumna minimalna dužina cevi je 900-1000 milimetara.

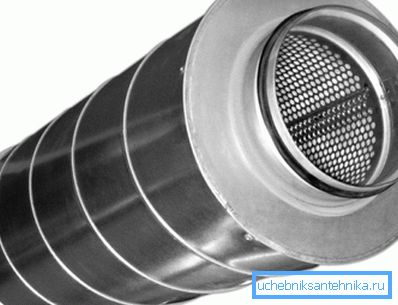

Na fotografiji - cijevni prigušivač.

Zaključak

Nadamo se da će naše preporuke pomoći čitaocu da sistem ventilacije u svom domu bude bezumičan. Kao i obično, video u ovom članku će ponuditi dodatne tematske informacije.

Successes!
