Ventilacija postrojenja za kanalizaciju - pravila i rešenja

15-01-2018
Ventilacija

Sigurno je svaki stanovnik ponekad osetio prodor mirisa otpadnih voda iz kupatila, što je prilično neprijatno. Moguće je zaustaviti takve manifestacije izjednačavanjem pritiska unutar sistema za odvodnjavanje. Ukoliko se to ispravno uradi, briga o poslednjem ne prati buka i ne primjećuju se oni koji žive u kući. Ventilacija kanalizacionog sistema pomaže u rešavanju ovog problema, kao što je opisano u nastavku.

U odvodnim kanalima za fotografisanje

Glavna svrha

Prema SNiP-u - kanalizacija mora obavljati 2 glavne funkcije:

  • ukloniti mirise otpada iz sistema;
  • kako bi se sprečila depresija vazduha u sistemu otpada.

Kada se cijeli lumen lijaka blokira prilikom odvodnje vode, odvodi mogu "izvući" vodu iz sifona iza otkaza. U praznom stanju ne mogu spriječiti prodiranje neprijatnih mirisa otpada.

SNiP pravila

Razmotrite zahteve SNiP-a za unutrašnje vodovode i kanalizaciju u pogledu ventilacije sistema:

  1. Prečnik ventilacionog sistema u mreži za otpad mora biti isti kao prečnik postolja.
  2. Potrebno je izvaditi ventilacionu cijev na krov i pričvrstiti ga na gornji dio cjevovoda..
  3. Uputstvo omogućava povezivanje zajedno u jednom izduvnom delu od 4 ili više postolja. Zatim prečnik sklopa ventilacije i izduvnih gasova mora odgovarati prečniku najvećeg izlaza u grupi koja se spaja.
  4. Prilikom postavljanja ventilacionog sklopa, posmatrajte nagib za odvod kondenzata..
  5. U neogrevenim tavankama, ventilacioni kanal treba izolovati., njegova cijena se samo malo povećava.

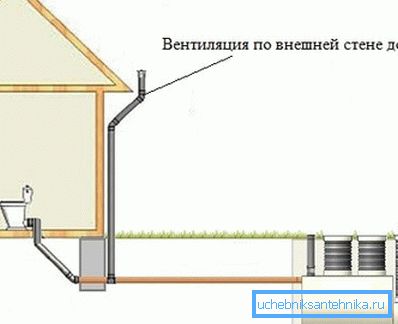

Ventilatorski kanalizator na spoljnoj strani zgrade

Savet: Nemojte postavljati poklopce, lonce i druge deflektorje na kraju izduvne cevi kako biste povećali otpornost.

Izvucite kanal za ventilaciju kanalizacije kroz ventilacionu vratu kuće ili krova.

Visina od:

  • ravno neupotrebljeni krov - 200 mm;
  • krovni krov - 200 mm;
  • osovina za odsecanje - 100 mm;
  • otvaranje balkona i prozora - od 4 m;
  • krova u upotrebi, ako su 4 cijevi spojene - 3 m.

Savet: koristite ventil za ispiranje na kraju svake ventilacione cijevi za kanalizaciju ako ga ne možete podići 3 metra.

Takođe je dozvoljeno da rade bez provetravanja u domovima. Međutim, uslov mora biti ispunjen - neophodno je obezbediti vanjske kanalizacione mreže (na primjer, septička jama) sa ventilacijom.

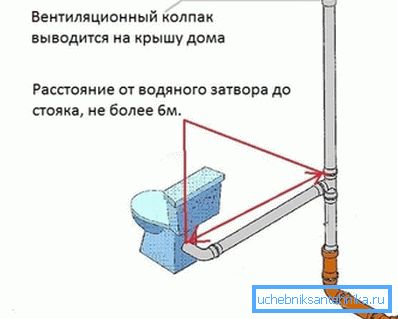

Podizanje ventilatora treba da bude od toaletnog sifona ne više od 6 m

Rešite problem

Ako postoji mogućnost kombinovanja ventilacije sa kanalizacijom u jednoj mreži

santehpriborov
  1. Vratni poklopac dovesti na krov kuće. Uverite se da visina ventilacionog kanala i horizontalna dužina od vodenog klizača WC školjke do ventilacionog stalka ne prelaze 6m.
  2. Instalirajte pojedinačnu ventilaciju ili vakuum ventil na svakoj sanitarnoj opremi, kada se toalet uklanja iz ventilacije pomoću prečnika cevi:
    • 110 mm - od 6 m;
    • 50 mm - od 3,5 m;
    • 32 mm - od 1,5 m.
    Ako se ventilacija kanalizacione mreže ukloni iz sanitarnih slavina
    1. Instalirajte ventil na svakom vodovodnom uređaju.
    2. Do kapije vode ne bi trebalo biti više od 1,5 m.
    3. Ventil treba da bude postavljen višim od bilo kog kolena u sistemu za 300 mm ili više.
    4. Priključite ventilacioni ventil na opštu ventilaciju koja vodi do krova.

    Malfunkcije:

    • ako ventilacija u kanalizaciji ne funkcioniše ili ne funkcioniše dobro, to znači da sistem nema odgovarajući nagib.
    • neprijatan miris i dalje prodire u prostoriju - prečnik slavine sanitarnih armatura nije pravilno odabran.

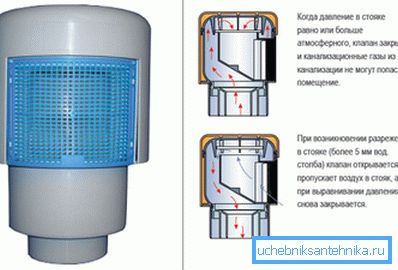

    Ventil za vazduh za ventilatore bez ventilacije i njegov princip rada

    Kako to učiniti bez ventilacije sistema otpada

    Pre nego što odgovorite na ovo pitanje, trebalo bi da saznate koji je glavni element ventilacionog kanalizacionog sistema. Ovo je cijev ventilatora koja se koristi za povezivanje postolja sa ventilacionim kanalom. Ako je odsutan, uskoro ćete morati da se bavite povlačenjem neprijatnih mirisa iz kuće.

    Postojeći standardi izgradnje zgrada i privatnih kuća ne više od 2 kata omogućavaju korištenje kanalizacionih sistema bez ugradnje kanalizacijske cijevi. Ovo je posledica male količine jednostranih pražnjenja otpadnih voda.

    Savet: postrojenje za kanalizaciju se uvek instalira kada jednom odvodni kanalizacioni kanali mogu doseći zapreminu koja može potpuno blokirati prečnik kanalizacionih cijevi.

    Ako sanitarna oprema instalirana u kući ne radi istovremeno, kanalizacija se ne preklapa. Istovremeno, situacija se može radikalno promijeniti kada svi rade istovremeno.

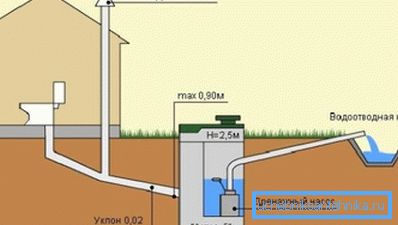

    Instaliranje raster-a

    Da bi se utvrdio verovatno maksimalno jednokratno ispuštanje otpadnih voda u kanalizacijski sistem, potrebno je uzeti u obzir njihovu zapreminu iz svakog sanitarnog inžinjeringa koji se nalazi u zgradi.

    Postoje određeni standardi ove vrednosti, predstavljeni u nastavku:

    • toalet i bide - 10 l;
    • pranje - 20 l;
    • veš mašina i perilice posuđa - po 50 litara;
    • tuš kabina - 100 l;
    • obična kupka - 220 l;
    • ugalj i jacuzzi - 450 l.

    U ovom slučaju, maksimalna vrednost će biti 1360 l.

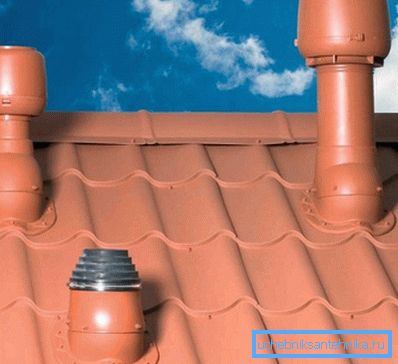

    Zaključak ventilacija kanalizacije na krov

    Ventilacija mora biti instalirana, bez obzira na jednokratno ispuštanje otpadne vode, kada:

    • Domaća kanalizacija su O 50 mm ili manje;
    • kuća ima 2 ili više spratova, sa instaliranim vodovodnim i kanalizacionim sistemima;
    • na placu u blizini kuće ili u samom sebi ima bazen, veliki font ili kupatilo.

    Savjet: instaliranje cijevi za lijevanje će zauvek štititi atmosferu vašeg doma od neprijatnih mirisa iz kanalizacionog sistema.

    Zaključak

    Ventilacija u kući može biti drugačija, ali to je kanalizator koji omogućava uklanjanje neprijatnih mirisa u atmosferi kuće. U ovom članku rekli smo kako pravilno staviti u odnosu na sve vodove. Napravljene su i preporuke o pravilima i propisima SNiP-a. Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
