Ventilacija podruma u detalje: od obračuna do ugradnje

09-08-2018
Ventilacija

Svaki ljetni stanovnik koji sami poštuje, prije ili kasnije, nužno stiče podrum. Ponekad je podijeljen podrum u kući, ali češće je nezavisna zgrada, sahranjena u tlu. A ako se u kući može obezbediti kretanje vazdušnih masa jednostavno otvaranjem prozorskog krila, onda u podrumu za rešavanje problema na ovaj način neće raditi. Moramo dizajnirati i ugraditi vazdušne kanale, na sreću, ventilacija podruma svojim rukama nije posebno složena.

Kliješta ventilacije

Da li vam zaista treba ventilacija?

Na prvi pogled, podrum može da radi bez posebnog ventilacionog sistema, jer je ova prostorija nestambena i uglavnom se koristi za skladištenje i čuvanje usjeva. Cena takvog nesvjesnog odnosa prema ovom pitanju može biti vrlo visoka.

Nedostatak ventilacije (ili greške u njegovom dizajnu) garantovano vodi do neprijatnog mirisa i opšte osećaja neugodnosti u sobi, ali ovo je samo pola problema. Glavna posledica biće izgled plesni i visoka vlažnost.

Mould - siguran saputnik slabe ventilacije

Zagađen sistem ventilacije u podrumu garantovano će dovesti do pogoršanja povrća i voća koje su u njoj uskladištene. Može se uticati i na očuvanje - poklopci metala će brzo rđati. Održavanje konstantne mikroklime je od vitalnog značaja.

Vrste ventilacionih sistema

Sve vrste ventilacije mogu se podeliti u dve grupe:

  • prirodno - dok je cirkulacija vazdušnih masa posledica razlike pritiska na izlazu i ulazi u cevovod;
Princip rada ventilacije prirodnim cirkulacijama
  • prisiljen - u takvim sistemima, ventilatori se koriste da ubacuju vazduh u prostoriju i njegov izlaz.

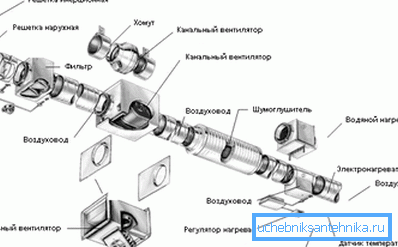

Prisilni ventilacijski sistem (pogodniji za dnevnu sobu)

U svakoj od ovih grupa mogu se podijeliti u podgrupe.

Dakle, u sistemima za dovod i izduvni ventil (sa prirodnom cirkulacijom) emituje:

  • 2-cevna šema. U ovom slučaju se koriste dva odvojena cevovoda - jedan je isporučen, a drugi izduvni;
  • sa prvom cevom. Ventilacija u podrumu sa jednim cevima je mnogo manje efikasna od dvostruke cevi, tako da se može koristiti samo za ventilaciju malih prostorija.

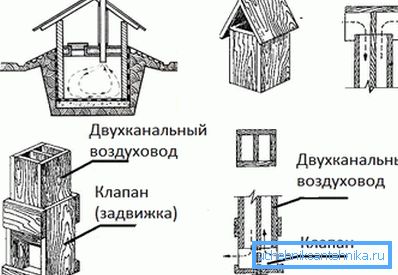

Jednostruka ventilacija

Obratite pažnju! U ventilaciji jednim cevima unutrašnji prostor kanala deli se sa dve particije. Dakle, strogo gledano, cevi su još uvek 2, oni su samo u jednom slučaju.

Što se tiče prisilnih ventilacionih sistema, možemo razlikovati:

  • sistemi koji koriste ventilator da primoraju / uklanjaju vazduh iz prostorije;
  • potpuno automatizovani sistemi za kontrolu klime. Istovremeno kontrolišu vlažnost i temperaturu u sobi. Koriste se uglavnom u vinarskim podrumima, samo u ovom slučaju troškovi instalacije ovakvog ventilacionog sistema mogu se smatrati opravdanim.

Suptilnosti ventilacionog sistema uređaja

Što se tiče kako pravilno provoditi ventilaciju u podrumu, možemo vam preporučiti da počnete sa proračunom. Često se ova faza zanemaruje, kao rezultat toga može biti da izabrani deo cijevi jednostavno nije u mogućnosti da obezbedi potrebnu zamjenu vazduha. Ostala tehnologija instalacije svedena je na instalaciju 2 vertikalne cevi i verifikacija performansi ventilacije.

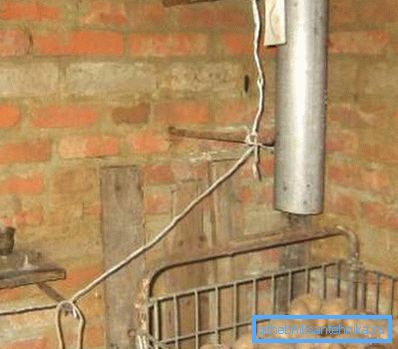

Uređaj za ventilaciju je sveden na instalaciju 2 cijevi

Jednostavan proračun ventilacije

U ovoj fazi je neophodno, s obzirom na zapreminu vazduha u prostoriji i brzinu kretanja vazduha, kako bi se utvrdile dimenzije kanala.

Uputstva za izvođenje proračuna izgledaju ovako:

  1. Određeno dizajnom protoka vazduha, koji će proći kroz kanal.

L = V • K,

u ovoj formuli, L je volumen vazduha, m3/ sat;

V - zapremina sobe, m3. Kao primer, podesite jačinu na 20 m3;

K - pokazuje koliko puta na sat vazduh u prostoriji treba potpuno promeniti (uzeti u roku od 1 ... 4).

Obratite pažnju! Pravilna ventilacija ne bi trebalo da osuši voće i povrće. Zbog toga, pri izračunavanju K, nije potrebno uzimati prevelike.

U primeru, L = 20 • 2 = 40 m3/ sat, to jest, za sat vremena cev treba da obezbedi priliv ovog volumena vazduha.

  1. Određuje se potrebnom površinom poprečnog preseka kanala prema formuli

F = L / (S • 3600),

gde je F područje cevi, m2;

S - brzina vazduha, dozvoljena je za opseg od 1,0-1,5 m / s.

Za razmatrani primjer, potrebno je F = 40 / (1,0 • 3600) = 0,0111 m2.

  1. U zavisnosti od toga koji se deo koristi, dimenzije cevi su određene. Ako je primer koristio kvadratni dio, da li bi se strana cevovoda A = v0,0111 = 0,106 m? 11,0 cm Ako se planira koristiti okrugle cijevi, onda će njihov prečnik biti d = 2 • v (F /?) = 2 • v (0.0111 / 3.14) = 0.119 m? 12.0 cm

Karakteristike instalacije cevi za izduvnu ventilaciju

Ako je ventilacija podruma ispod kuće organizovana u skladu sa 2-cevnim šemom, za to možete koristiti i obične PVC cijevi i domaći vazdušni kanal od jednostavnih debelih ploča pažljivo postavljenih jedni prema drugima.

Obratite pažnju! Rupe između pojedinačnih ploča ozbiljno će smanjiti efikasnost ventilacije. Za veću zategnutost iznutra, površina kanala obložena je staljenim bitumenom ili jednostavno obojena u nekoliko slojeva.

Kao što je već napomenuto, cirkulacija vazduha će se javiti zbog razlike u temperaturi i gustini vazduha spolja i iznutra, tako da se kanali postavljaju tako da je ovaj pad pritiska maksimalan.

Preporučuje se ventilacija u podrumu u skladu sa sledećim preporukama:

  • ako je podrum u podrumu, onda možete učiniti bez dovodne cijevi, u kom slučaju vazduh ulazi u podrum kroz rupe u suterenu. Ali, za veću efikasnost, još uvijek se preporučuje instaliranje ulazne cevi, može se izvesti kroz bazu;

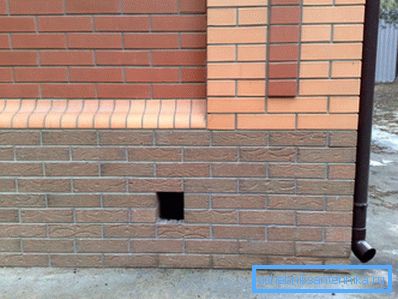

Udari u bazu

Obratite pažnju! Izlaz cevi na ulicu kroz bazu mora biti zatvoren zaštitnom mrežom, što će zaštititi vazdušni kanal od ulaska u nju od malih životinja, insekata i ostataka. Mreža neće uticati na kretanje vazduha.

Ulaz u ulaznu cev zatvoren je zaštitnom mrežom
  • šema ventilacije podruma omogućava odvajanje dovodne i izduvne cevi pod različitim uglovima;

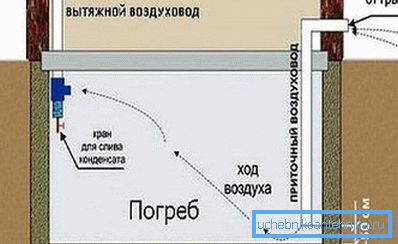

Izgled vazdušnih kanala
  • Što se tiče instalacije cjevovoda, oni se mogu pričvrstiti na zid sa držačima ili stezaljkama. Potrebno je izbjeći veliki broj okretanja cijevi, što smanjuje brzinu vazduha, a zapremina prenosa vazduha se smanjuje;
  • kraj dovodne cijevi se donosi skoro do samog poda, razmak do poda bi trebao biti oko 20-50 cm;
  • neće biti suvišno instalirati damper u usisnom kanalu, prilagođavanjem klirensa, lako će se promeniti efikasnost ventilacionog sistema;
Na slici - jedna od opcija za zatvaranje opcija
  • kraj izduvne cevi naprotiv se skoro kreće do samog plafona, a gornji deo je prikazan na krovu i podignut je 40-50 cm iznad površine krova;
  • tokom zimskog perioda, neophodno je čak i malo smanjiti efikasnost sistema, potrebno je smanjiti poprečni presek cijevi, u suprotnom je zagarantirano zamrzavanje.

U skladu sa navedenim pravilima, ventilacija podruma i podruma će efikasno raditi u svakom vremenu.

Prinudna ventilacija

Ponekad, uprkos svim trikovima, prirodna cirkulacija je slaba. U ovom slučaju, prisilna ventilacija u podrumu će pomoći. Možete povećati efikasnost postavljanjem jednostavnog ventilatora u kanalu.

Zato je neophodno uzeti u obzir sljedeće karakteristike sistema:

  • bolje je ugraditi ventilator u izduvnu cev;

Obratite pažnju! Instaliranje ventilatora u kanalu usisnog vazduha injektiraće vazduh sa ulice u podrum, jer će mnoge čestice prašine i prljavštine doći u prostoriju.

  • pošto je rizik vlažnosti još uvek prisutan, najbolje je napajanje ventilatora sa niskim naponom.

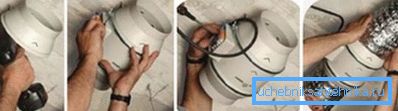

Na slici - ugradnja ventilatora kanala

Kontrola kvaliteta i manji trikovi

Kada se pitanje kako napraviti ventilaciju u podrumu rešiti, morate proveriti efikasnost sistema. Dovoljno je dovesti gorioničku utakmicu ili sveću na cijevi. Prilikom pristupa ulaznoj cevi, plamen treba saviti u podrum, a na izduvnu cev, treba ga uvući u cev.

Ako čak i ako se u ovoj prostoriji poštuju sve preporuke, ponekad se očuva vlažnost, onda se problem može rešiti jednostavnim postavljanjem kutije sa krečnim ili šarenim piljevinom. Oni će apsorbirati vlagu iz vazduha.

Kada prekomerno suvoće na podu, jednostavno možete distribuirati mokro piljevinu.

Na kraju

Podrumi za klimu - neophodna mjera za održavanje konstantne mikroklime u prostoriji. Ukoliko se pridržavaju preporuka navedenih u članku, ventilacija podruma zimi, tokom leta, a zaista u bilo koje doba godine će raditi bez kvarova. Kao rezultat toga, povrće, voće i konzervirana hrana će se dugo vremena skladištiti u podrumu.

Video u ovom članku pokazuje primjer isporuke i izduvne ventilacije betonskog podruma.
