Ventilacija pocinčanog čelika je univerzalno rešenje.

Osoba se suočava sa pitanjem pravilne organizacije ventilacije kako kod izgradnje male kuće u zemlji, tako i pri postavljanju industrijskih radionica i prilikom uređivanja poslovnih zgrada. Za svaki slučaj možete odabrati najbolju opciju ventilacije, ali korištenje pocinkovanih čeličnih kanala može se smatrati univerzalnim rješenjem u bilo kojoj situaciji.

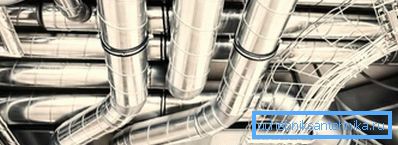

Pocinčani vazdušni kanali - odlična opcija za ventilaciju

O prednostima galvanizacije

U principu, cevi za ventilaciju mogu se napraviti od takvih materijala:

  • plastika - cijena ovog rešenja je minimalna, ali opseg je ograničen na privatnu izgradnju;

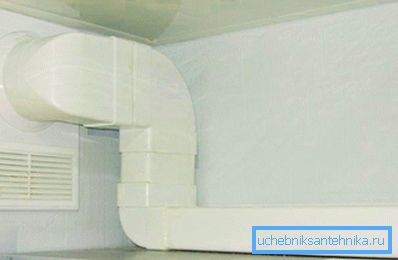

Plastična ventilacija se obično koristi u privatnoj konstrukciji.
  • aluminijum - oni su otporni na koroziju, ali aluminijum je prilično čvrst metal, tako da takvi ventilacioni kanali ne tolerišu moguća opterećenja;
  • od pocinkovanog čelika - praktično nemaju greške;
  • od otpadnih materijala. Na primer, vazdušni kanal može biti izgrađen čak i od običnih gustih, dobro postavljenih dasaka.

Obratite pažnju! Otvori za palubu se mogu preporučiti samo za ventilaciju zgrada, na primjer, podrume ili podrume u zemlji.

Cevne cevi za galvanizaciju mogu se koristiti skoro bez ograničenja. Oni će se lako nositi sa transportom vrućeg vazduha ili isparenja agresivnih supstanci. Pored toga, čelik je u stanju da izdrži visoke temperature, uz istovremeno održavanje dovoljne čvrstoće.

Plastika je u potpunosti nesposobna da izdrži produženo izlaganje povišenoj temperaturi, i ne može se suprotstaviti efektima hemijskih supstanci. Jedina prednost ovog materijala može se nazvati mala težina i lakoća instalacije.

Cevne cevi za pocinkovani čelik mogu izdržati:

  • temperatura oko +80 ° C - bez vremenske granice;

Obratite pažnju! Za bezbednost osoblja, vazdušni kanali koji transportuju toplu atmosferu obično su opremljeni toplotno izolacionim slojem.

  • kratko vreme, temperatura vazduha može da poraste na +200? S. čak iu slučaju požara na preduzeću, ventilacioni sistem neće dozvoliti teritoriju da puši;
  • pocinkovane cevi za ventilaciju ne zahtevaju dodatnu zaštitu od vlage. Tanak sloj cinkanja sprečava koroziju.

Obratite pažnju! Čak i ako je integritet sloja cinka kompromitovan, na primer, ako je ubačen vijak, čelika i dalje ostaje zaštićena. Činjenica je da čelik i cink čine galvanski par, a kao rezultat hemijske reakcije tanki oksidni film pokriva rez.

Metode proizvodnje pocinkovanih kanala

Tehnologija direktno zavisi od oblika preseka cevi.

Ventilacione cevi mogu biti:

  • okrugli deo - optimalne aerodinamičke karakteristike;

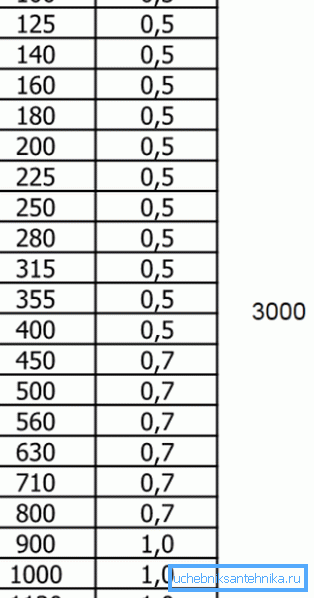

Veličina okruglih cijevi (spirala)
  • kvadratni ili pravougaoni dio - Aerodinamika je nešto lošija, ali profilna cev je lakše instalirati zbog ravnih površina.

Sirovi materijal za proizvodnju pocinkovanih vazdušnih kanala je tanki lim pločasti pocinkovani čelik. Debljina lima po pravilu ne prelazi 1.0 mm, što omogućava balans između prihvatljive težine i dovoljno visoke krutosti.

Proizvodnja ventilacije od galvanizacije vrši se na jedan od 2 metoda:

  • u slučaju okruglog dela, koristi se tehnologija spirale ili jednostavno valjanje proizvoda od lima sa naknadnim preklapanjem ivica;
  • Za profilne kanale koristi se samo jedna tehnologija - pocinčani lim se prolazi kroz seriju valjaka, što mu daje željeni oblik. Potom su spojeni ivici budućeg ventilacionog kanala.

Spiralna valovita tehnologija

Razlikuje se u izuzetno visokoj efikasnosti, za trenutak mašina obrađuje oko 60 m traka. Proizvodnja galvanske ventilacije sa ovom tehnologijom se sastoji u činjenici da mašina jednostavno savija čelične trake tako da se dobija cijev za okrugli presjek.

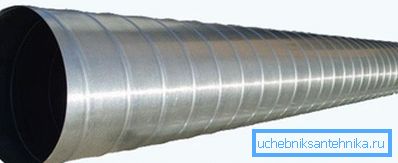

Šunj formiran navojnim trakama jasno je vidljiv.

Istovremeno, susedni namotaji su preklapani, zbog jakog naprezanja, ivica traka je blago deformirana i stezanje veze se postiže.

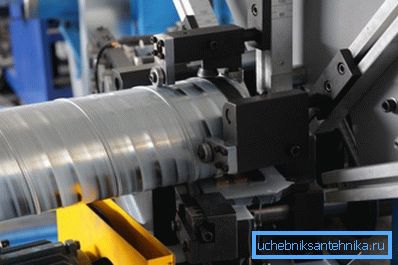

Fragment radnog toka, možete videti kako valjci valjaju metal za veću zapreminu

Pored visokih performansi, cevi proizvedene ovom tehnologijom odlikuju se visokom krutošću. Zglobni zglob igra ulogu oštrega, tako da u jednakim uvjetima takvi kanali izdrže veće opterećenje od pravog linijskog spoja.

Uzdužne cevi

Cevne cevi za galvanizaciju proizvedene ovom tehnologijom praktično se ne razlikuju od indikatora tehničkih performansi spirale. Da li je to malo manje rigidnost.

Ceo proces se može podijeliti u tri faze:

  • traka potrebne dužine seče;
  • prolazi kroz niz valjaka;
  • Susedne ivice metala su povezane.

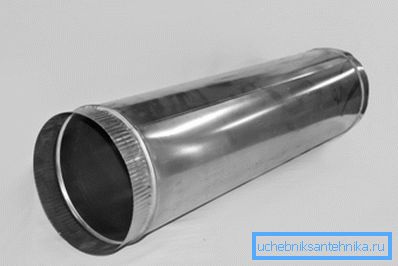

Površina uzdužne cijevi je glatka

Što se tiče profilnog cjevovoda, vrlo često na krajevima sekcije sve je pripremljeno za naknadnu prirubničku vezu. Ista tehnologija se koristi za proizvodnju ventilacionih kanala od pocinkovanog čelika.

Elementi pocinkovane ventilacije

Prilikom instalacije ventilacionog sistema bit će potrebni ne samo galvanizovani ventilacijski kanali, već i veliki broj oblikovanih elemenata. Na primer, slavine sa različitim uglovima rotacije, utikači, rešetke, čizme itd. Bez ovih elemenata, instalacija je jednostavno nemoguća.

Čepovi

Ovo je jedan od najčešćih tipova oblikovanih elemenata, koji se koriste u slučajevima kada je potrebno osigurati glatku rotaciju kanala. Glavna karakteristika povlačenja je ugao rotacije, da li su dostupne opcije koje omogućavaju rotaciju ugla od 15? do 90?.

Obratite pažnju! Pocinčana ventilacija će raditi mnogo gore ako se kanal okreće mnogo puta pod velikim uglom. Ovo smanjuje protok vazduha.

Što se tiče proizvodnje slavina, koristi se promenljiva traka. Zbog nejednake širine kada je savijen, njegova širina prstena je drugačija. Teoretski je moguće dobiti bilo koji ugao odustajanja od nekoliko ovih prstenova, a cela slavina se sastoji od podešavanja širine traka, ali zbog pogodnosti proizvodi se u 15?

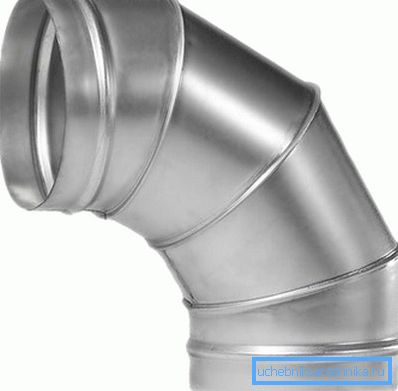

Može se videti da je slavina sastavljena od odvojenih sekcija.

Ventilacijska kutija

Strogo rečeno, ventilacioni kanal je samo vertikalni pravougaoni ili kvadratni kanal u kojem se postavljaju nekoliko manjih sekcija. U zavisnosti od uslova rada, mogu se koristiti plastične, aluminijumske ili pocinčane ventilacijske kutije.

Ako ste mentalno prekinuli ovu konstrukciju, posmatrač neće videti 1, već 3 kanala. Najveći - zajednički ventilacioni kanal, i 2 manji - osiguravaju uklanjanje neprijatnih mirisa iz stana koji se nalazi ispod. Po pravilu, 1 slavina se koristi u kuhinji i 1 u kupatilu ili WC-u.

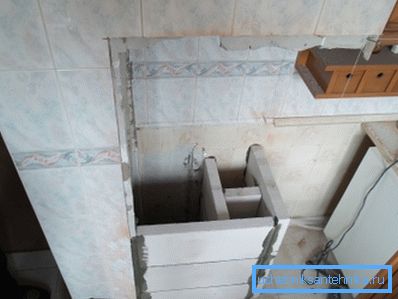

Na slici se vidi odvajanje unutrašnjeg prostora ventilacionog kanala

S obzirom na malu površinu kuhinje i kupatila u većini stanova, mnogi razmišljaju o tome kako minimizirati površinu kutije i učiniti ga nevidljivim. Pocinkovane ventilacione kutije mogu pomoći u tome.

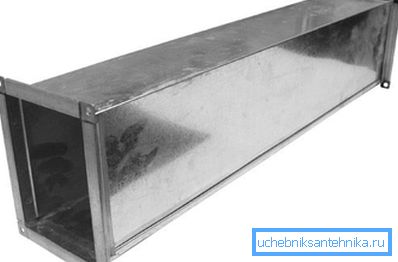

Pocinkovana kutija

Obratite pažnju! Stanari višespratnih zgrada često pogrešno misle, imajući u vidu ventilacionu kutiju kao svoju imovinu i rušenje. Ako se radi o suđenju na sudu, potencijalni graditelji će morati ponovo uništiti svoje ruke.

Ostali priključci

Pored savijanja, prilikom instalacije ventilacije, možda će vam biti potrebni elementi u obliku:

  • tranzicije ili patke - koriste se za zamenu kanala. Paralelno sa promenom smanjenjem prečnika, možete podesiti brzinu protoka vazduha;

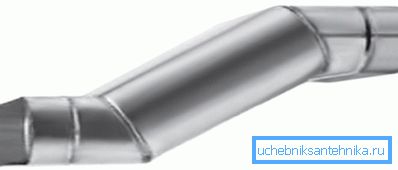

Primer pocinkovane patke sa smanjenim prečnikom
  • utikači - koriste se ako je potrebno za blokiranje slobodnog kraja cevi;
  • zaptivni ventili - regulacioni uređaji;
  • vatrogasci;
  • krstovi i čizme - koriste se za kreiranje složenih čvorova ventilacione mreže;
Takvi elementi su potrebni za stvaranje složenog ventilacionog sistema.
  • Bradavice - koriste se za ugradnju cevi;
  • Ventilacijske rešetke od pocinkovanog čelika - koriste se za zaštitu insekata, malih životinja i ostataka od ventilacionog kanala od ulaska u prostoriju.

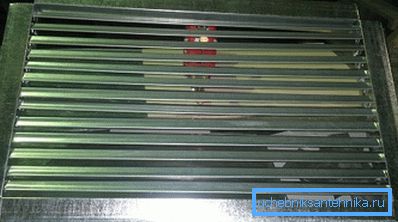

Pocinkovani roštilj

O montažnoj tehnologiji

Što se tiče montaže kanala na zidove ili plafone, možete to raditi sa običnim stezaljkama ili čak samo objesiti cijev na metalnoj traci. U industrijskim zgradama za montažu kanala u zid vstrovaetsya konzola, a cev se naslanja na njega.

Obratite pažnju! Ako je brzina vazduha visoka, fiksiranje kanala pomoću creva ili metalne trake neće obezbediti dovoljnu čvrstoću. Cev će udariti, tako da vam je potreban sigurniji prilaz.

Posebnu pažnju treba obratiti na stezanje spojeva pojedinih sekcija.

Povezivanje se može izvršiti na nekoliko načina:

  • bradavica. Sama bradavica - deo cijevi nešto manji prečnik, jednostavno se ubacuje u vodu uz napor i okrenu. Upute za pravljenje spojnice izgledaju isto, a jedina razlika je u tome što je prečnik spojnice veći od prečnika kanala;

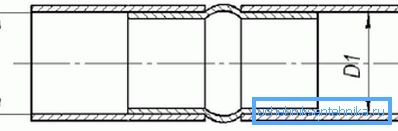

Dijagram povezivanja bradavice
  • prirubnica - čvrstoća se postiže jednostavnim zatezanjem vijaka;
Slika prikazuje primer prirubničke veze.
  • faltsevoe - pouzdani spoj obezbeđuje zglobna deformacija metala različitih delova cevi.
Fold Connection Device Diagram

Na kraju

Ventilacija je garancija za normalno funkcionisanje bilo koje zgrade, kako industrijske radionice tako i udobnog dnevnog boravka u seoskoj kući. Trenutno postoje mnogi materijali za proizvodnju vazdušnih kanala, svaki od njih je dobar na svoj način. Ovaj članak se fokusira na pocinkovanu ventilaciju, možda se ovaj materijal može nazvati optimalnim za kanale.

Video u ovom članku opisuje proces proizvodnje pocinkovanih ventilacionih cevi.
