Ventilacija objekta: kako osigurati optimalnu cirkulaciju
Ventilacijski sistemi zgrada i konstrukcija su dizajnirani da reše jedan važan zadatak - da obezbede protok svežeg vazduha u sobu istovremeno sa uklanjanjem količine otpada. Na ovaj način održava se optimalan sadržaj kiseonika u vazdušnim masama, što doprinosi boljoj udobnosti ljudi u zgradi.
Dizajn i uređenje ventilacionih sistema su prilično složeni zadaci. U većini slučajeva, rešenje veruju stručnjaci, ali čak i tada vlasnik kuće ili stana treba da ima ideju o funkcionisanju ovih komunikacija.
Vrste ventilacije
Sistem ventilacije zgrade je jedna od najvažnijih komponenti odgovornih za životnu podršku i regulaciju mikroklime. U zavisnosti od karakteristika dizajna, takvi sistemi su podeljeni u prirodne i obavezne.
Razlike između ovih sorti pogodno se analiziraju u donjoj tabeli:
| Prirodna ventilacija | Prinudna ventilacija |

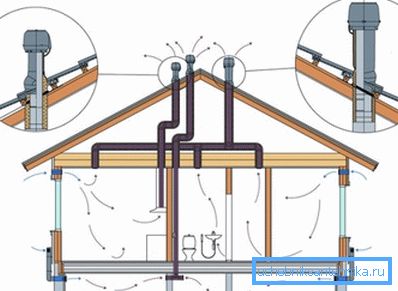

| · Obično predstavljeni unutrašnjim prolazima, koji osiguravaju unos hladnog vazduha spolja i uklanjanje topleg vazduha iz prostorije u vanjsko okruženje. · Funkcije zbog razlike u pritisku i temperaturi. · S obzirom da se hladni vazduh spušta nadole i izmakne topli vazduh, dovodi vazduha se nalaze u donjem dijelu prostorije i izduvne ventilacije u gornjem dijelu. · U privatnim kućama, vazdušni jastuci opremljeni u podrumu najčešće su odgovorni za priliv. · Izduv u nekim slučajevima u kombinaciji sa dimnjakom, koji se nalazi na krovu. | · Realizuje se kada kapacitet prirodnog sistema nije dovoljan - na primer, u potpuno zatvorenim prostorima ili u prostorijama gde je potreba za svežim vazduhom jako visoka. · Usisavanje vazduha i njegov izlaz van prostorije obezbeđena je uz pomoć mehaničkih ventilatora. Mogu se instalirati ili u posebnim kanalima ili u otvore u podpornim strukturama. · U nekim slučajevima, paralelno sa opštim sistemom zgrade, opremljena je prisilna ventilacija određenih prostorija ili područja. U stambenim zgradama često se instaliraju u kuhinje i kupatila. |
Pored toga, SNiP za ventilaciju javnih zgrada (41-01-2003) dozvoljava dizajniranje mešovitih sistema: na primjer, glavni volumeni razmjene zraka pružaju prirodne komunikacije, a mehanički uređaji se instaliraju samo na mestima gdje su mogućnosti kanala ograničene.
Obratite pažnju! Takođe, ugrađeni su dodatni uređaji za prinudnu zamenu vazduha u slučaju potrebe za podešavanjem kompozicije vazduha. Primjer je industrijska preduzeća: za radionice, usisni zrak se provodi na relativno čistom mjestu, a ne direktno na industrijskoj lokaciji.
Pored razmene vazduha, ovi sistemi takođe vrše termoregulatornu funkciju. Najčešće su odgovorni za hlađenje unutrašnjeg okruženja u prostoriji, ali postoje izuzeci (na primjer, grijanje će biti relevantnije u sjevernim oblastima Ruske Federacije). Zbog toga se ventilacioni sistem često kombinuje sa klima uređajima.
Karakteristike uređenja sistema
Osnovni principi dizajna

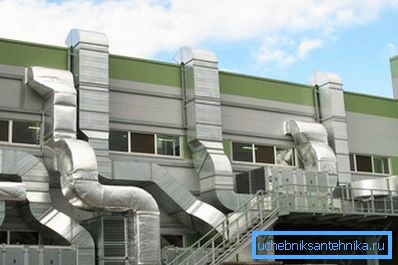

Dizajn ventilacije industrijske zgrade treba da se zasniva na količini potrošenog vazduha. Ovo uzima u obzir ne samo broj ljudi u zgradi, već i radne mehanizme (pre svega, toplotne motore i motore sa unutrašnjim sagorevanjem).
Ako planirate rad sa svojim rukama, trebali biste uzeti u obzir sljedeće standarde:
- Zamena zraka po osobi - 20 m3/ h za javne zgrade, 30 za stambene i najmanje 40 za industrijske prostorije.
Obratite pažnju! U prostorijama bez mogućnosti prirodne ventilacije, stope se udvostručuju, na 40, 60 i 80 m3/ h
- Nominalna klima za stanove - ne manje od 3 m3/ h po 1 m2 životni prostor.
- Za kuhinju i kupatilo - od 110 do 140m3/ h zavisno od tipa instalirane ploče.
- Za stambene zgrade neophodno je zamijeniti ukupan volumen vazduha najmanje manje od 1 sata.
Pored toga, mora se imati na umu da u vašem regionu može djelovati sopstvena uputstva, što dodatno ojača zahtjeve za razmjenu vazduha. Upravo iz tog razloga, prije početka dizajna komunikacije, vredi se upoznati sa trenutnim regulatornim okvirom.
Kao uređaji za prijem izvan vazduha, SNiP i drugi propisi preporučuju korištenje specijalnih izvrtnih izvijača, utičnica za kanale za usisnu ventilaciju, kao i spoljašnjih vrata i stubova.
Sa ovim:
- Specijalni uređaji za ulaganje nisu postavljeni niže od 1 m od nivoa snežnog pokrivača, ali ne više od 2 m od površine površine.
- Za zaštitu sistema od velikih ostataka, kao i od prodora životinja u usisne rupe, preporučuje se ugradnja specijalnih rešetki. Dizajn rešetki treba da bude dizajniran na način koji minimizira kapacitet kanala.

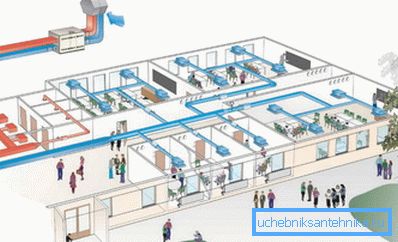

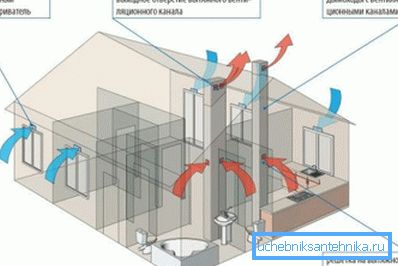

- Prevoz vazduha sa njegovim naknadnim protokom u prostoriju vrši se kroz vazdušne kanale. Vazdušni kanali mogu se postaviti bilo unutar zidova nosača ili u posebnim zidnim konstrukcijama.
- Uklanjanje otpadne mase sa visokim sadržajem ugljen-dioksida vrši se kroz izduvne kanale. Primanje otvora kanala izduvnih gasova nalazi se u gornjem dijelu prostorije.
Obratite pažnju! Rupe moraju biti smještene što je moguće više od mesta priliva.

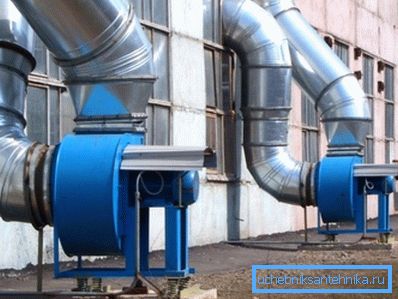

- Kod dizajniranja kapuljača, ventilacija industrijske zgrade treba da obezbedi mogućnost ekstrakcije dima. Za ovu svrhu instalirani su posebni ventilatori zaštićeni od visokih temperatura u kanalu ili kutiji.
Instalacija ventilatora
Većina stambenih zgrada (kako privatnih, tako i više-porodičnih) koristi prirodne sisteme ventilacije. Međutim, u nekim slučajevima njihova snaga nije dovoljna da obezbedi potrebu za kiseonikom, a samim tim i da ih podrži, ugrađuju ventil ili usisivač.
Najčešće su postavljeni takvi uređaji:
- U kuhinjskim kapuljačama. Ovo je najčešće mesto za mehaničku instalaciju, osiguravajući uklanjanje izduvnog vazduha u ventilacioni kanal, a zatim i spolja. Normalno, sistem se uključuje samo ako nema dovoljno prirodnog potiska za uklanjanje velikih količina dima ili neprijatne pare.
- U prozoru kuhinje. Može biti i zašijati i ispuštati. U prvom slučaju, obezbeđuju snabdevanje dovoljnom količinom vazduha, što omogućava efikasnije rad sa rudnicima izduvnih cevi, u drugom slučaju uklanja iscrpljeni ugljen-dioksid.

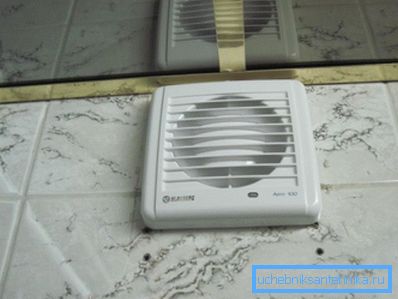

- U kupaonicama. Odgovorna za normalizaciju mikroklime, koja se pre svega sastoji u smanjenju vlage. Najčešće se postavljaju u ventilacionu vratilu pored kupatila, ili direktno u zidu sa izlazom spolja.
Obratite pažnju! Prisilna ventilacija sanitarnih čvorova u javnim zgradama je obavezna, jer samo može ukloniti neprijatne mirise.
Ulazni ventili
Često često, kada dizajniramo sistem za prilagođavanje mikroklime našeg stana, svi obraćamo pažnju na efikasnost haube i gubimo pogled na priliv. Ovo je naročito neprijatno za zgrade koji imaju savremene metal-plastične prozore sa visokim stepenom stezanja.
Obratite pažnju! Sa jedne strane, stari drveni ramovi oslobađaju rupe kroz praznine, ali s druge strane obezbeđuju bar minimalnu razmenu vazduha.
U ovoj situaciji prodavcima PVC prozora preporučuje se češće provetravati sobu, ali kako bi se postigli regulatorni indikatori, to će se morati učiniti najmanje jednom i pola do dva sata.

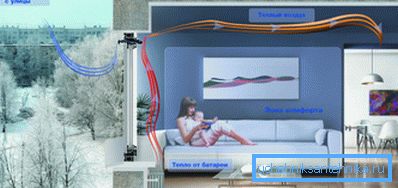

Zbog toga stručnjaci iz oblasti prezračivanja prostorija preporučuju ugradnju posebnih ventilacionih ventila na prozore:
- Ventil je uređaj koji je montiran na vrhu prozora.
- Unutar uređaja je mehanizam koji automatski otvara ili zatvara krilo krila.
- Mehanizam može raditi automatsko (pogodnije, ali cijena je nešto veća) iu ručnom režimu. Istovremeno, vazduh stalno ulazi u sobu, ali u malim porcijama, što ne dovodi do smanjenja unutrašnje temperature čak iu ekstremnoj hladnoći.
Pored prozora mogu se ugraditi i ventili za dovod zidova, ali njihova instalacija je povezana sa velikim poteškoćama.
Zaključak
Ventilacija industrijskih objekata, kao i sveobuhvatni sistem podrške mikroklime stambenih prostorija, su složene i višekompaktne strukture. Oni moraju biti dizajnirani, fokusirajući se na čitav spisak regulatornih dokumenata i pokušavajući da ne odstupaju od uslova navedenih u njima.
Video u ovom članku sadrži dodatne informacije koje će biti korisne svima koji planiraju organizaciju organizacije razmjene vazduha.
