Ventilacija na plafon: karakteristike i prednosti

Razvoj građevinskih tehnologija nam je dao puno novih materijala i strukturnih rešenja, među kojima su suspendovani plafoni. Karakteristika takvih plafona je prisustvo razmaka između podne ploče i dekorativne površine u kojoj možete sakriti ventilacione kanale ili organizovati sistem bez kanala. Pričaćemo o karakteristikama i prednostima ventilacije u plafonu.

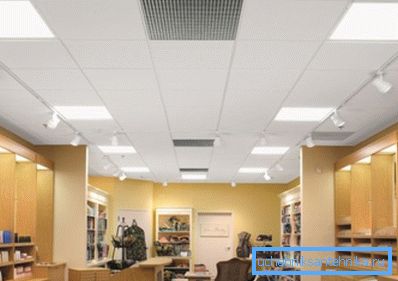

Ventilacijske rešetke ukazuju na vrstu i lokaciju sistema.

Opšte informacije

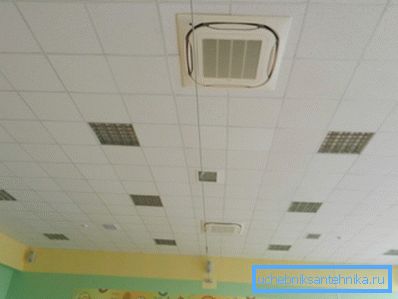

Ovo je vidljivi dio sistema za dovod zraka.

Pod ventilacijom plafona razumijete takav sistem u kome se kanali ili kanali nalaze iznad plafona. Ovo vam omogućava da uklonite cevi i kanale iz funkcionalnih delova prostora i pobedite u smislu efikasne upotrebe svoje površine.

Obratite pažnju! Ovaj aranžman vam omogućava da isporučite vazduh bilo gdje u stanu ili kući. Takođe se primećuje još jedna prednost: rudarstvo se vrši na najvišoj tački i tamo se nagomilava najgluplji i najtopliji vazduh.

Pričvršćivanje ventilacije na plafon se vrši na različite načine: stezaljke, sidra, vijci za samopropusni navoj na L- ili Z-profil, prelaze, udubljene trake ili metalne grede. Da bi se poboljšale dekorativne karakteristike sobe, mreža kanala za vazduh je skrivena iza šarnira.

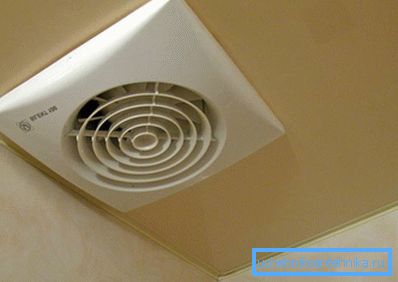

Izgleda kao ventilacija u stropu.

Plafonski sistemi su kanali i kanale. Želimo da detaljnije razjasnimo razlike i karakteristike ovih rješenja.

Sistemi za ventilaciju stropova

Kanali

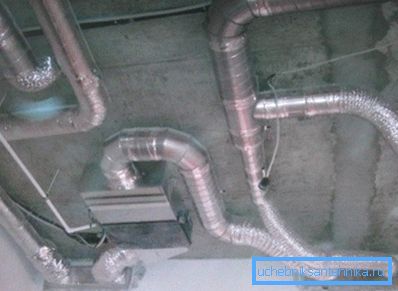

Ovako izgleda ventilacija pod suspendovanim plafonima ili drugim suspendovanim lažnim sistemom.

Uprkos razvijanju VAV-sistema bez kanala, dobra ventilacija starih kanala ostaje neosporan tržišni lider. Ogromna većina svih modernih klimatskih sistema izgrađena je upravo u dizajnu kanala.

Ako lokacija i izgled vazdušnih kanala u proizvodnim i pomoćnim prostorijama nije kritičan, onda u stambenim zgradama i stanovima postaje odlučujuće: ne svi imaju industrijski enterijer sa metalnim cevima nad glavom.

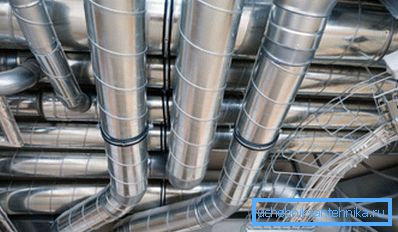

Fotografija prikazuje

Zbog dekorativnih restrikcija, graditelji nisu koristili sistem kanala sa širokom mrežom i ciljanim dovodom vazduha, ali su bili ograničeni na nekoliko otvora u kuhinji, kupatilu i sanitarijama. To je dovelo do primetne stratifikacije vazdušnih masa i pojavljivanja višestrukih stagnacionih zona.

Danas je postalo moguće koristiti plafonske kanale: spušteni plafoni dobro zatvaraju vazdušne kanale, koji omogućavaju snabdevanje vazdušnih masa i uklanjanje izduvnog vazduha po pravilu.

Obratite pažnju! Tu je važna uloga ventilatorskog plafonskog tavanskog difuzora koji omogućava povećanje brzine protoka i njegovog opsega, što dovodi do visokokvalitetnog mešanja vazdušnih masa i izjednačavanja temperatura.

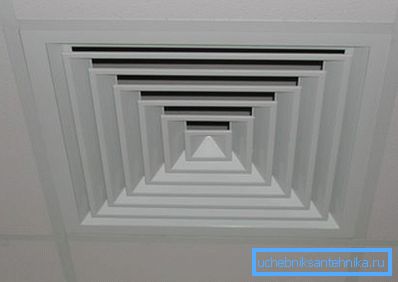

Upotreba maskiranja sa lažnim strukturama ostavlja vidljive samo plastične rešetke za ventilaciju.

Prednosti kanalskih sistema:

  • Snabdijevanje svežeg vazduha adresne točke omogućava najefikasnije distribuiranje dolazeće mase svežeg, čistog i ohlađenog gasa među svojim potrošačima;
  • Performanse kanala omogućavaju vam da efikasno nadgledate ventilaciju u realnom vremenu i vršite podešavanje i podešavanje režima pomoću automatizacije;
  • Pod uslovima kanalskih kanala, lakše je organizovati efikasne sisteme za prečišćavanje vazduha: filtriranje, hlađenje, grejanje itd.
  • Takođe treba primetiti mogućnost ugradnje vatrootpornih i drugih zaštitnih sistema sa odvojenim kanalima.

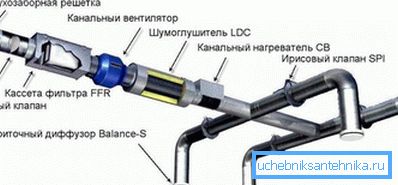

Postoji mogućnost stvaranja složenih, ali efikasnih mreža.

Nedostaci performansi kanala su njeni kvaliteti:

  • Kanalski sistem je montiran kao fiksna mreža, koja se postavlja pre završnih radova. Kao rezultat toga, bilo kakva obnova ili unutrašnja promena suočavaju se sa problemom nedoslednosti između novog rasporeda i stare mreže ventilacije. Ovo je posebno važno u kancelarijama i iznajmljivanju;
  • Prilikom prelaska na smanjene modove performansi, došlo je do smanjenja brzine snabdevanja vazduhom i raspona difuzora sa fiksnom površinom, što dovodi do stagnacije u zonama između difuzora (ovaj problem delimično rešava ventilator sa plafonima);
  • Komplikovane razgranate mreže se razlikuju u visokim troškovima opreme, održavanju i popravci;
  • U poređenju sa sistemima bez kanala, potrošnja energije je porasla za 30%;
  • Mikroklima unutar kanala doprinosi razvoju kalupa, što nije primećeno u performansama bez kanala.

Kanale

Ventilaciona rešetka 600x600 plafona u kanalu bez napajanja.

Kao što sugeriše, ovi sistemi ne sadrže cevi ili kanale za transport vazdušnih masa. Umjesto toga, koriste prostor između dekorativnih i strukturalnih plafona ili poda kao kanala za vazduh.

Ovo rešenje nam omogućava da pobedi ne samo sa stanovišta dizajna i ergonomskog prostora, već i sa mnogo značajnijim ekonomskim i tehnološkim stanovišta.

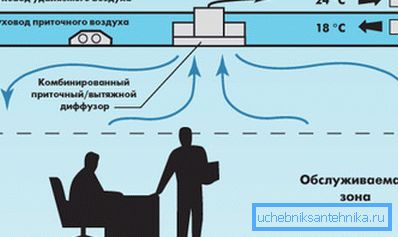

Kao što vidite, savremena ventilacija zahteva izgradnju dvostrukog plafona.

Najnoviji plafonski sistemi funkcionišu na principu varijabilnog volumena vazduha (VAV) ili promenljivog protoka vazduha. Istovremeno, radni pritisak u podzemnim i plafonskim kanalima je 12,5 Pa, što je, u poređenju sa standardnom 373 Pa u kanalima, sama po sebi vredna pažnje.

Razmotrite glavne prednosti kanala HVAC sistema:

  • Fleksibilnost. Za razliku od mreže kanala, uobičajeni kanali omogućavaju vam da postavite difuzore bilo gde, a osim toga, nikakvi problemi nisu uzrokovani njihovim prebacivanjem na druga mesta. Istovremeno, nije potreban složen ponovni izračun i redizajn;
  • Ušteda energije. Kao što je već pomenuto, potrošnja energije ventilacionih sistema plafonskog plafona smanjena je u odnosu na kanal za 30%;
  • Bez kalupa. Temperatura i relativna vlažnost vazduha koji prolaze kroz vazdušne kanale izjednačavaju se recirkulacijom i zagrevanjem do takvih vrijednosti na kojima je ometen razvoj gljivičnih organizama;
  • Smanjena kapitalna ulaganja. Potencijalno, sistemi bez kanala trebali bi postati znatno jeftiniji od drugih, jer je cijena cijevi samo, uređaji, instalacijski radovi i dizajn još uvijek visoki.

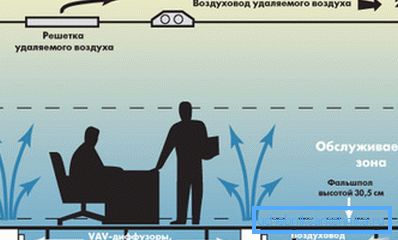

Ovde se dovodni vazdušni kanal nalazi ispod poda, a izduvni kanal ispod plafona.

Obratite pažnju! Još je rano govoriti o nedostacima ovog rješenja, pošto ne postoje pouzdani podaci o praksi korištenja kanale sistema.

U ovoj fazi možemo primetiti nedostatak zanatlija sa dovoljnim iskustvom u izgradnji takvih objekata. Osim toga, nema jasno razvijenih uputstava za njihovu instalaciju, što čini rad svojim rukama rizično zanimanje.

Zaključak

Sistem ventilacije stropova ima niz prednosti u poređenju sa zidom ili drugim oblikom umrežavanja. Najprogresivnije rešenje danas je ventilacija VAV ventilacije, koja se nalazi u podzemnom prostoru i između plafona (pogledati i članak Dimnjaci i ventilacija: opasnost, rad i sprečavanje).

Dodatne vizuelne informacije sadržane su u video snimku u ovom članku.
