Ventilacija izduvnih i izduvnih gasova u stambenim zgradama

Za normalan život ljudi, unutar svake prostorije, neophodna je prirodna razmena vazduha, koja treba da obezbedi konstantan priliv svježeg, oksigenisanog vazduha spolja, i uklanjanje iscrpljenog vazduha, zasićenog ugljen dioksidom, iz unutrašnjosti prostora.

Da bi se osigurala normalna cirkulacija vazduha unutar zgrade, očuvala prirodna mikroklima, a istovremeno smanjila gubitak toplote tokom izgradnje novih kuća i drugih objekata, instalira ventilaciju dovodne i izduvne gasove potrebnog tipa odmah se vrši u svim prostorijama.

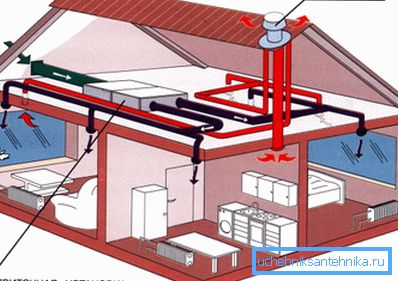

Šema prisilne ventilacije stambene zgrade.

Glavne karakteristike izduvne ventilacije

Da bi samostalno izvršio instalaciju izduvne ventilacije u određenoj prostoriji, pre svega, neophodno je pravilno razumeti sve funkcije koje mora obavljati, u zavisnosti od svrhe za koju će se prostor koristiti.

Da bi čitač mogao da se nosi sa ovim jednostavnim zadatkom bez problema, ovaj članak će predstaviti kratki vodič koji opisuje sve karakteristike ventilacionih sistema koji se koriste u individualnoj stambenoj izgradnji.

Raspored vazdušnih kanala u stambenom stanu.

Svrha ventilacionog sistema

Projektne dokumentacije za izgradnju objekata, postoje posebna pravila Sanpin opskrbe i ispušni ventilacije, dizajniran za normalizaciju ventilaciju u zatvorenim prostorima, ali pored pružanja normalan ljudski život, oni obavljaju neke važnije funkcije.

  1. Stalno snabdevanje svežeg vazduha doprinosi normalnoj cirkulaciji vazduha unutar prostorije i pruža povoljnu, stabilnu mikroklimu.
  2. Odvodnu ventilaciju u kuhinji, kupaonica, wc, kupatilo i na leđa sobe doprinosi brzo uklanjanje neugodnih mirisa, dima, pare, i drugih neželjenih nusprodukata.
  3. Ventilacija objekata za skladištenje, kao što je šupa, štala ili spremište, obezbeđuje normalnu vlažnost i optimalne uslove skladištenja u zatvorenom prostoru.
  4. Smjera kretanja zraka u šupljinama (toplota izolacioni sloj, ili podzemni krov prostor) pomaže u uklanjanju vodene pare i sprečava stvaranje kondenzata, čime se održava izolacijska svojstva materijala.
  5. Prirodna cirkulacija vazduha u podrumima i podrumima pomaže u održavanju stalnih temperatura i vlažnosti u prostoriji tokom cele godine, čime se obezbeđuje dugoročno očuvanje hrane.

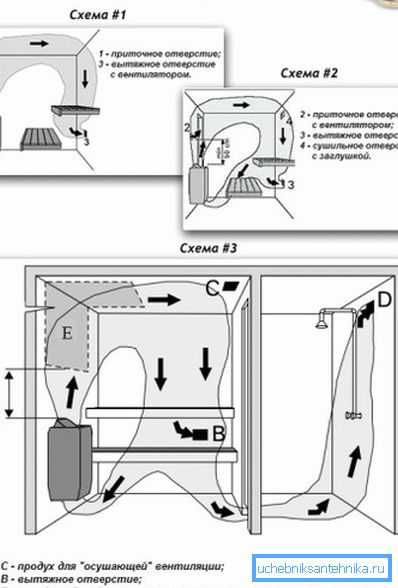

Na slici je prikazana shema prisilnog prozračivanja parne sobe i odjela za kupanje kupatila.

Sistem ventilacije uređaja

Bilo koji ventilacioni sistem treba da se sastoji od najmanje dva kroz rupe koji se nalaze u suprotnim zidovima prostorije. Ulaz služi za dovod svežeg vazduha spolja, a izlaz za izlaz izduvnog vazduha iz sobe.

Svež vazduh ulice ulazi kroz ulaz, mješava se sa vazdušnim masama unutar prostorije, a potom njegov višak, zajedno sa izduvnim vazduhom, uklanja se spolja kroz izlaz.

Prema principu rada, uređaj za izduvnu ventilaciju može biti od dva tipa - sa prirodnim i prisilnim kretanjem vazduha.

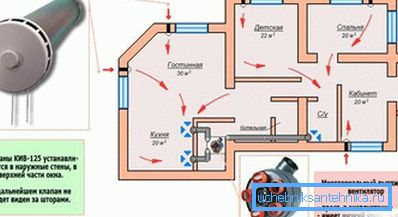

Šema pasivne ventilacije stambene kuće.
  1. Cirkulacija prirodnog vazduha se javlja zbog razlike u atmosferskom pritisku između ulaznih i izlaznih luka.. Da bi se obezbedila maksimalna efikasnost takvog sistema, ulaz treba da bude postavljen što bliže podu, a izlaz treba da se nalazi na najvišoj tački u sobi.
  2. Prisilna cirkulacija vazduha je efikasnija zbog činjenice da se ventilator pritiska ili izduvnih gasova koristi za napajanje i uklanjanje vazduha iz prostorije.. U zavisnosti od lokacije za ugradnju radnog mehanizma i pravca kretanja protoka vazduha, prisilni sistem može biti od tri vrste: mehanička ventilacija ulaznih, izduvnih i usisnih ventila u prostorijama.

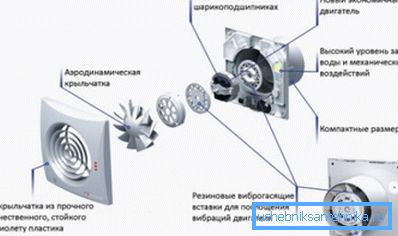

Uređaj je najjednostavniji domaći ventilator.

Savjet! Prisilna cirkulacija vazduha je neophodna u prostorijama sa visokom vlažnošću, visokim nivoima prašine, kao iu onim mestima gde se mogu generisati velike količine dima i vodene pare, na primer, iznad peći, u parnoj sobi iu odeljku za pranje kupke, kao iu garaži, toaletu ili podrum.

Strukturni elementi izduvne ventilacije

Sam po sebi, dizajn sistema dovodne i izduvne ventilacije sastoji se od dva nezavisna vazdušna kanala, od kojih jedna služi za dovod svežeg vazduha, a druga za uklanjanje iscrpljene smeše vazduha.

Za efikasno i međusobno povezivanje celog sistema, dizajn svakog kanala uključuje nekoliko pomoćnih uređaja i mehanizama.

  1. Spoljni dovodi vazduha, opremljeni rešetkama, ugrađeni su na dovodni put sistema i služe za dovod hladnog atmosferskog vazduha u vodove.
  2. Vazdušni kanali se koriste za prijem, distribuciju i transport protoka vazduha kroz sistem ventilacije.
  3. Mehanički filteri za čišćenje su postavljeni na ulazu u dovodni sistem sistema i služe za čišćenje vazduha od grubih ostataka, prašine i drugih mehaničkih nečistoća.
Opšta šema ventilacionog sistema.
  1. Sredstva za odušivanje i razmenjivači toplote takođe su postavljeni na ulazu i služe za pripremu vazdušne smeše, odnosno uklanjanje viška vlage i davanje potrebne temperature zbog toplote izduvnog vazduha.
  2. Aksijalni i centrifugalni ventilatori mogu se instalirati i na ulazu i na izlazu sistema, zavisno od svrhe i dizajnerskih karakteristika. Njihov zadatak je pomeriti protok vazduha na pravu brzinu u pravom smeru, kao i da održi potreban radni pritisak u sistemu.
  3. Elektronski kontrolni sistemi koji kontrolišu radne parametre čitavog sistema u cjelini i samim tim automatski održavaju optimalnu unutrašnju klimu.

Pored ovih uređaja, svaki specifičan sistem uključuje različite pomoćne mehanizme, kao što su ventilacioni ventili, distributeri, suppressori buke, predgrejači, hladnjaci ili ovlaživači, kao i mnogi elementi montažnih i priključnih fitinga, pa se konačni troškovi ventilacije dovoda i odvoda izračunavaju pojedinačno, u zavisnosti od složenost instalacije i tehničkog projekta.

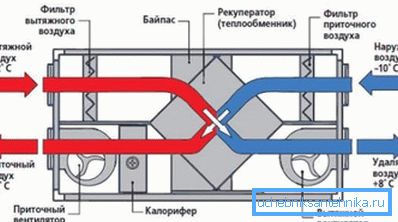

Princip rada najjednostavnijeg razmenjivača toplote.

Obratite pažnju! Moderan sistem ventilacije za prostorije uključuju antimikrobne jedinice za čišćenje, u kojoj je UV radijator za dezinfekciju svježeg zraka, kao i jonoizmenjivačke filter čestica srebra, tako da je cijena takvih uređaja može biti prilično visoka.

Oprema za ventilaciju u stambenoj kući

U svoje ruke da se uspostavi efikasan sistem ventilacije u svojoj kući, u kadi, u garaži ili u podrumu, neophodno je da se strogo pridržavati određenih pravila i propise prilagoditi dinamiku vožnje protok zraka i sigurnosnim zahtjevima.

  1. Snaga i performanse električnih ventilatora, kao i dužinu i presek vazdušnih kanala, treba izabrati pomoću posebnih tabela na osnovu ukupne zapremine ventilirane prostorije.
  2. U slučaju ugradnje ventilatora izduvnih gasova, treba obezbediti slobodan protok vazduha kroz ventilacione kanale, ventilacione otvore, mehaničke ventilatore i druge ventilacione uređaje.
  3. Svi ulazima i izlazima preko njene površine mora biti zatvoren bara i sitnim koji će spriječiti ulazak ostataka u velikim, malih životinja, glodavaca, insekata, itd

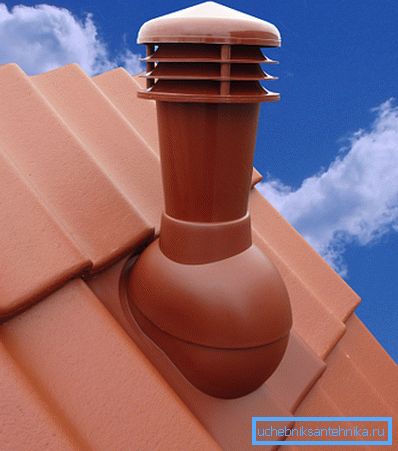

Izduvni ventil na krovu zgrade.
  1. Nivo unosa čistog atmosferskog vazduha trebalo bi da bude postavljen na visini koja nije niža od 2 m od nivoa tla, a emisija mješavine izrađenog vazduha bi trebala biti nešto viša od nivoa grebena krova stambene kuće.
  2. Kretanje protoka vazduha unutar stambene zgrade treba usmeriti iz prostorija ka hodniku, kuhinji ili kupatilu.
  3. Pravac kretanja vazdušnih masa u stambenim i nestambenim prostorijama, uključujući kupatilo, podrum ili kupatilo, treba proći od donjeg dela ulaznih vrata do gornjih dijelova suprotnog zida sobe.
  4. Da bi bili u mogućnosti obavljati rutinsko održavanje isporuke i izduvne ventilacije, sve skrivene jedinice i elementi konstrukcije moraju biti opremljeni sa otključanim lukama pristupa.

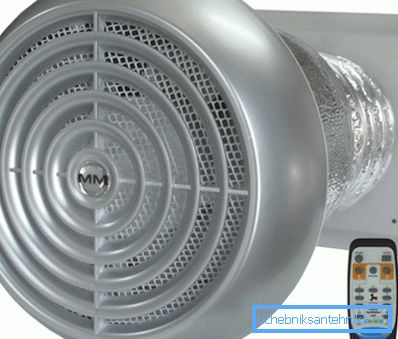

Kompaktan ventilacijski sistem za stambenu zgradu sa ugrađenim rekuperatorima.

Zaključak

Konačno, treba napomenuti da je za efikasno korištenje funkcija štednje energije u grejanim stambenim prostorijama preporučljivo koristiti sisteme za dovod i izduvni sistem koji su opremljeni jedinicom za rekuperaciju toplote mješavice izrađenog vazduha.

Da biste dobili detaljnije informacije o ovom pitanju, možete pogledati video u ovom članku ili pročitati slične materijale o ovoj temi u drugim člancima na našoj web stranici.
