Ugradnja ventilacije za gasni kotao u privatnim kućama

27-01-2018
Ventilacija

Ne može se koristiti bilo kakva oprema za grejanje bez dobre zamene vazduha. Posebno je važno ventilacija za gasni kotao u privatnoj kući. Ovdje nema nikakvih sitnica, jer se radi o životu i zdravlju ljudi. Nepravilna instalacija može dovesti do uvođenja ugljen monoksida u stambeni prostor, koji je smrtonosan i nema boje, nema mirisa, uz sve posledične posljedice.

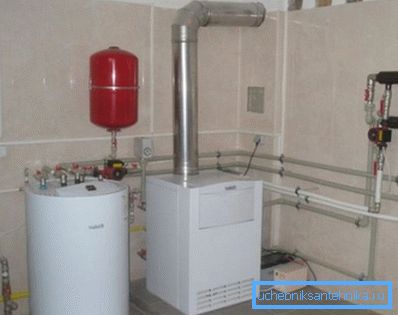

Fotografija kotlovnice u privatnoj kući.

Nekoliko reči o dokumentima

Prikupljanje dozvola nikada nije bilo prijatno iskustvo. Ali, kao što je poznato, sve norme i pravila pišu se na osnovu stvarnih grešaka, tako da njihovo nepoštovanje može dovesti do velikih nevolja, a fino je neškodljiva stvar koja se može dogoditi.

Ugradnja gasne opreme u stambenim zonama regulisana je sa nekoliko dokumenata. Prvo, to je SNiP 42-01-2002. Što se tiče ventilacije kotlarnica i peći u privatnim kućama, ovi zahtjevi su navedeni u SNiP 11-35-76.

Savjet: Postoji još jedan korisni dokument pod nazivom Snabdevanje gasom, zasnovan na SNiP 2.04.08-87. Trenutno, ona više nije zvanično važeća, već sadrži puno korisnih informacija, a na osnovu toga su razvijeni i postojeći standardi.

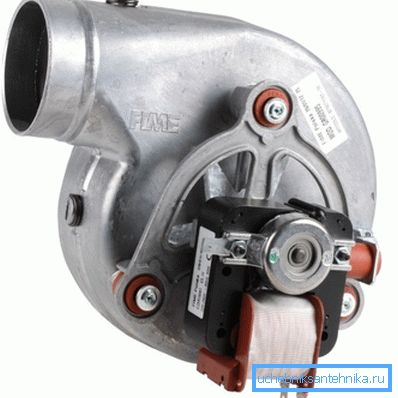

Ventilator za prisilno ispuštanje.

Prednosti i zahtevi za uređivanje

Pre kupovine samog kotla i druge opreme za distribuciju gasa, neophodno je odrediti mesto njegovog ugradnje. Možda je najvažnije organizovanje dobre razmjene vazduha.

Zahtjevi

U prostorijama sa opremom za distribuciju gasa, u kojima ne postoji stalan stručni nadzor, u skladu sa normama usvajaju se sledeća pravila za instalaciju ventilacije.

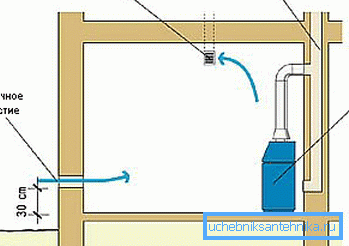

Opcija uređenja ventilacije.
  • Za izolovane kotlove u stambenim zgradama, kompletna vazdušna razmena u trajanju od 1 sata treba da se desi najmanje 3 puta.. Štaviše, važna stvar je da su ti podaci izvedeni bez uzimanja u obzir protoka vazduha u kotlovsku peć.
  • Prema zahtevima, visina plafona u kotlarnici treba biti 6m. Ali u privatnoj stambenoj zgradi praktično je nestvarno, zbog toga, za svaki metar snižavanja plafona, razmena vazduha u sobi treba povećati za 25%.
  • Po pravilu, ovakav niz ciklusa razmene vazduha u maloj prostoriji je veoma teško pružiti na prirodan način, stoga u većini slučajeva treba instalirati veštački priliv.

Važno: ove preporuke važe za sisteme gasa i čvrstog goriva. Postoji samo mala razlika u instalaciji.

Šema dimnjaka.

Izračun parametara sistema

Kompenzivno izvršeni proračuni su ključ dugog i sigurnog rada opreme. Profesionalni projekti su prilično složeni, obuhvataju računovodstvo svih parametara. Ali za privatnu stambenu izgradnju često se ispostavlja da je suvišna, sve se svodi na nekoliko formulama pomoću kojih možete da izračunate osnovne podatke svojim rukama.

Da biste saznali koji prečnik kanala morate osigurati prirodnu razmjenu vazduha, morate imati sljedeće podatke.

  1. Pre svega, to je zapremina same sobe, koja se meri u kubnim metrima.
  2. Takođe je potrebno razmotriti brzinu kojom će se kretati vazduh u cevi, a za prirodnu ventilaciju ovaj parametar je 1 m / s.
  3. A poslednja komponenta je ista stopa povećanja broja ciklusa razmene vazduha, zavisno od toga koliko je visina plafona niža u odnosu na referentnu 6m.

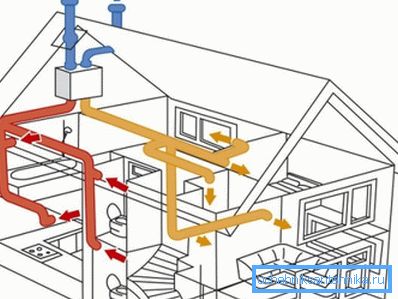

Kombinovani sistem.

Zatim, radi jasnoće, razmotrimo izračunavanje kanala na određenom primjeru.

  • Pretpostavimo da je prostorija širine 4, dužine 3 m, a visina plafona je 2,7 m. Množite podatke i dobijete zapreminu od 32.4 m.
  • Što se tiče faktora razmene vazduha, izračunat ćemo je sljedeće: (6m - 2.7m) x 0.25 (procenat smanjenja) + 3 (broj ciklusa za 6m) = 3.8.
  • Sada možemo izračunati koliko zraka treba izaći iz ove prostorije prirodnom ventilacijom za 1 sat: 32.4m? x 3.8 = 123m?
  • Sa ovim podacima izračunavamo deo kanala za prirodnu razmjenu vazduha. Da biste to uradili, podijelite 123m?, Na 3600 (broj sekundi za 1 sat). Dokazano je da ventilacija prostorije sa gasnim kotlom mora biti izvedena kroz kanal od 0.034 m ?.

Kao što vidite, instrukcija je prilično jednostavna. Često su ventilacione cijevi za gasne kotlove obrađene, jer je njihova cijena znatno niža. Stručnjaci preporučuju PVC cevi za kanalizaciju. Za gornji primjer, to će biti poprečni presek od 204 mm.

Dodatne opcije punjenja.

Često je nepovoljno i nepraktično montirati vazdušne kanale velikih sekcija. U takvim slučajevima montirani su standardni kanali sa poprečnim presekom od 100-150 mm i na njih se postavlja prisilni pritisak. Najlakši način je montiranje ventilatora za dovod i izduvavanje iste snage. U zavisnosti od jačine izabrane opreme.

Važno: račun je napravljen za jedan kanal, ali u sobi je 2, ulaz i izduv. Oba ova kanala moraju biti istog prečnika, u ovom slučaju 204 mm.

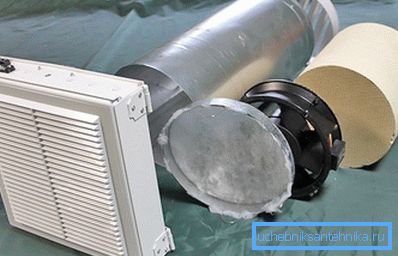

Ventil za ventilaciju.

Preporuke za instalaciju

Na samom vlasniku odlučuje se o prisilnoj ili prirodnoj ventilaciji, na osnovu karakteristika njegove opreme i parametara određene prostorije. Pokazali smo kako da izvršimo najjednostavnije kalkulacije, onda možete preći na instalaciju samog sistema. Postoje i ograničenja i pravila.

Kao što znate, kanali za vazduh mogu se postaviti horizontalno ili vertikalno. Što se tiče horizontalne instalacije, važi samo za sisteme sa prisilnim ubrizgavanjem. Plus, moraju biti ravne, bez ikakvih preokreta ili okreta. Dužina linije zavisi od parametara i snage opreme.

Vertikalni kanali mogu se koristiti i za veštačku i prirodnu ventilaciju. Minimalna dužina ravnog vertikalnog kanala mora biti najmanje 3m. U suprotnom može doći do prekida sa prirodnim opterećenjem.

Stručnjaci preporučuju instaliranje kombinovanog sistema, u slučaju neuspele ventilacije, možete smanjiti opterećenje na opremi. Kao rezultat toga, sistem će moći raditi sa prirodnom razmjenom zraka.

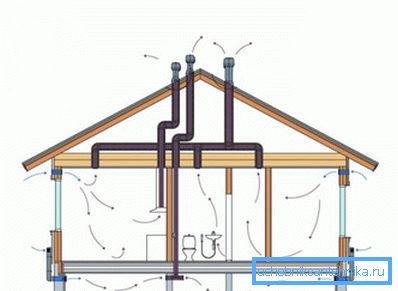

Lokacija kanala.

Bez obzira koji vam sistem preferira, volumen vazduha koji se uklanja iz sobe mora biti jednak prilivu. Ne bi trebalo da se oslanjate samo na ventilator napajanja, trebalo bi da instalirate i veštačku injekciju na haubi.

Položaj priliva i izduvnih gasova određuje se u zavisnosti od toga gde se nalazi kotao. Ali priliv se uvek vrši direktno blizu kotla ili iza jedinice.

Poklopac treba postaviti u gornjem dijelu prostorije, poželjno što je bliže plafonu ili direktno u plafonu. Istovremeno, razmak između dovodnih i izduvnih kanala treba da bude što duze moguće. U idealnom slučaju, diametralno se suprotstavlja.

Za snažne jedinice ugrađene u kućice sa velikim kvadratom i nekoliko spratova, njihova ventilacija treba posebno opremiti. Po pravilu, ima prisilno ispuštanje, montira se na spoljni zid zgrade i ide iznad grebena krova.

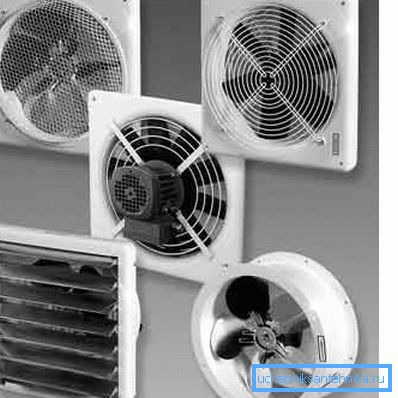

Fans

Na video snimku u ovom članku možete videti detalje instalacije.

Zaključak

Iako instalacija ventilacionog sistema u privatnoj kući nije posebno teška i može se izvršiti ručno, računanje treba uzeti ozbiljno. Ako niste sigurni u svoje sposobnosti, verujte ovome profesionalcima.

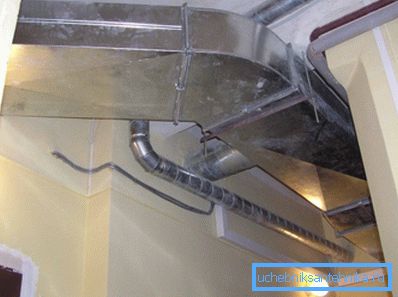

Metalni ventilacioni kanali.
