Test ventilacije: vrijednosti testa i regulatorni zahtjevi

Koji je test ventilacionog sistema? Koji parametri se ocjenjuju? Da li postoje neki regulatorni dokumenti koji uređuju uređenje ventilacionih sistema i postupak njihove provere?

Pokušajmo odgovoriti na ova pitanja.

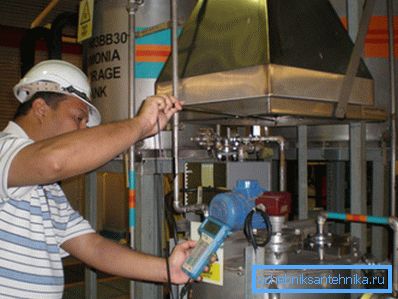

U procesu testiranja.

Lista dokumenata

Iz prilično široke liste dokumenata vezanih za ventilaciju, moramo ispitati dva glavna.

  • U SNiP-u 3.05.01-85 su navedeni opći zahtevi za ventilaciju uređaja.
  • U GOST 12.3.018-79 opisana tehnologija, koja su aerodinamični testovi ventilacionih sistema.

Važno: Akt sveobuhvatnog ispitivanja ventilacionih sistema se izdaje na osnovu oba merenja stvarnog učinka sistema i vizuelne kontrole uz verifikaciju parametara ventilacione opreme sa navedenim.

Prema rezultatima testa, vlasniku se izdaje ventilacioni pasoš.

Zašto je to potrebno?

  • Pasoš je dokument koji zvanično registruje opremu koju ste kupili - čak i ako u trenutku kupovine nema certifikate o usklađenosti sa ruskim standardima.
  • Pored toga, dokument će služiti kao težak argument u svim sporovima sa supervizorima. U slučaju požara, dima i drugih nevolja, vlasnik će uvek moći dokazati da nisu bili prouzrokovani nedoslednošću strukture i performansama ventilacionog sistema s trenutnim standardima.

Pređimo na zahteve regulatornih dokumenata.

Zahtjevi

SNiP 3.05.01-85

Vazdušni kanali, u kojima je moguća ruža, položena su konstantnim nagibom do odvoda od 1 - 1,5 cm po metru dužine. Uzdužni šavovi ovih kutija nalaze se samo u njihovom gornjem delu (pročitajte i članak "Ispitivanje ventilacije" za blagovremeno otkrivanje problema i kontaminacija).

Zaptivke između prirubnica mogu se proširiti izvan prirubnice.

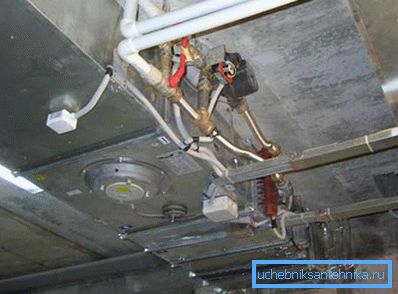

Ventilacijska kutija sa prirubničkim vezama između njih.

Materijal za gumu je takođe regulisan.

  1. Na temperaturama vazduha do 70C, možete koristiti penu gumu, gumu od pene, guste gumene zaptivke ili magnetni polimerni uprtač.
  2. Na temperaturama iznad 70C se koristi azbest karton ili azbestna vučnica.

Nuance: za proizvodnju, čija tehnologija podrazumijeva zagađenje vazduha kiselim isparenjima, koristi se samo gumu otporna na kiseline.

Za zaptivanje spojnih spojeva, gerlen (zaptivna traka od gumenog materijala), mogu se koristiti zaptivna mastika i termo skupljive rukave.

Svi zavrtnji moraju biti pričvršćeni na prirubnici. Matice moraju biti na jednoj strani prirubnice; sa horizontalnim rasporedom, navrtke se obično nalaze na dnu. Uputstvo je povezano sa banalnom sigurnošću: vijak je teži od navrtke i, ako se pada sa velike visine, može izazvati ozbiljnije povrede.

Testiranje ventilacionih sistema, između ostalog, podrazumijeva i vizuelnu kontrolu tona kanala. Šta bi trebalo da bude?

Tip kabla Maksimalni razmak između tačaka pričvršćivanja (vješalice ili podupirači), m
Flangeless sa najvećom veličinom do 400 mm 4
Flangeless sa najvećom veličinom preko 400 mm 3
Prirubnica sa najvećom veličinom do 2000 mm 6
Vertikalno 4

Nenad: kada visina plafona u objektu iznosi do 4 metra, preporučuje se postavljanje vertikalnih ventilacionih vratila u plafon.

Zračni kanali su povezani sa ventilatorima sa fleksibilnim umetcima koji sprečavaju prenos vibracija.

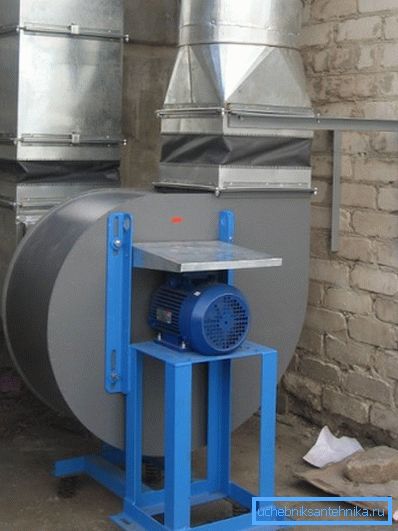

Umetci ispred vazdušnih kanala uklanjaju prenos vibracija.

Radijalni ventilatori treba postaviti na baze protiv vibracija na sidri. Sami izolatori vibracija, kada su postavljeni na pod ili podnožje, ne zahtevaju pričvršćivanje, ali je neophodno pričvrstiti ih na metalnu konstrukciju.

Osi ventilatora i elektromotora moraju biti striktno koaksijalni ili paralelni (u zavisnosti od načina prenosa obrtnog momenta).

Svi potencijalno opasni elementi ventilacionog sistema (spojnice, kaiševi, otvorene usisne mlaznice) pokriveni su zaštitnim poklopcima i mrežama.

GOST 12.3.018-79

Kako se, prema dokumentu, vrši aerodinamična ispitivanja ventilacionih sistema?

Mjerne tačke

  • Za merenje pritiska i brzine protoka izabrani su odeljci koji se ne nalaze bliže od 6 hidrauličkih prečnika nakon točke toka perturbacije (okrenuti, ventil, rešetka itd.) I ne bliže od 2 prečnika hidraulike. Troškovi nepoštivanja ovog pravila predstavljaju ozbiljno izobličenje rezultata merenja zbog turbulencije.

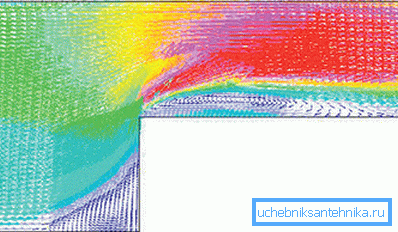

Protok turbulencije pri promeni prečnika.

Referenca: za hidraulični prečnik okruglog kanala jednak unutrašnjem prečniku. Za pravougaone se izračunava kao 2AB / (A + B), gde su A i B strane unutrašnjeg dela kanala.

  • Dozvoljeno je postaviti mernu tačku (merni deo) u trenutku iznenadnog sužavanja ili proširenja kanala. Pored toga, njegova površina je jednaka najmanju površinu poprečnog preseka u sazivu.

Hardver

Koja oprema se koristi za pojedinačne testove sistema ventilacije i klimatizacije?

  1. Kombinovani tlačni prijemnik se koristi za merenje dinamičkog pritiska u toku sa brzinom preko 5 m / s i statičkim pritiskom u stalnom toku.
  2. Potreban je prijemnik punog pritiska, kako to naznačava naziv, da se meri ukupni pritisak u brzim (preko 5 m / s) tokovima.
  3. Za merenje padova pritiska koriste se diferencijalni manometar i manometar.

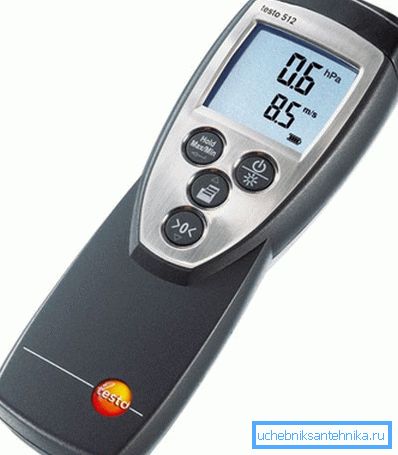

Elektronski diferencijalni manometar.
  1. Anemometar (termo-anemometar) - da izmerite brzinu usporenog vazduha (do 5 m / s).
  2. Barometar - za merenje pritiska okoline. Ovo je neophodno kako bi procenili protok vazduha kada ventilacija radi.
  3. Merkurni termometar ili termoelement - da izmerite temperaturu vazduha.
  4. Psihrometar - da izmerite nivo vlage.

Nujnost: u merenjima izvedenim u prašnjavim tokovima, dizajn uređaja treba da obezbedi njihovo jednostavno čišćenje - svojim rukama, četkom ili sa strujom komprimovanog vazduha od kompresora.

Naredba testa

Ispitivanja se izvode ne pre 15 minuta nakon početka ventilacije; Za to vreme se stabilizuju svi osnovni parametri pritiska, brzine, temperature i vlage.

Šta se tačno mjeri?

  1. Pritisak vazduha u sobi.
  2. Temperatura u kanalu.
  3. Temperatura u sobi.
  4. Dinamički pritisak protoka.

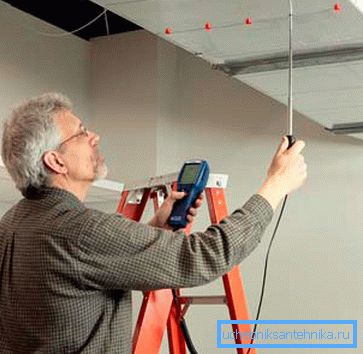

Na slici - merenje parametara protoka vazduha u kanalu.
  1. Statički pritisak u istoj tački protoka.
  2. Ukupan pritisak u istoj tački.
  3. Vreme kada je anemometar u ravni izmerenog poprečnog preseka toka, i promjena u njenim očitavanjem.

Sigurnost

Postoji samo jedan uslov koji se odnosi na sigurnost: proces mjerenja ne treba dovesti do formiranja opasnih ili eksplozivnih koncentracija gasa.

Dokumentovanje

Na osnovu mjerenja i njihove obrade, sastavlja se protokol aerodinamičkih ispitivanja ventilacije, gdje se unose svi uzeti parametri. Osim merenja zapisa, akt pojedinačnog ispitivanja ventilacionih uređaja uključuje rezultate vizuelne kontrole i verifikacije stvarnih karakteristika opreme sa navedenim.

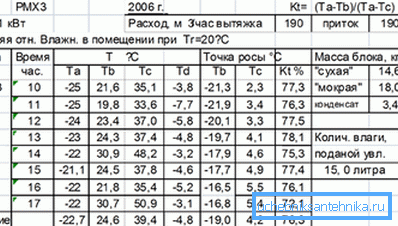

Izvod iz protokola aerodinamičkog testa.

Da bi bio aktiviran:

  • Za ventilatora - tip, prečnik radnog kola, protok i ukupan protok pritiska, okretanja i prečnika kotača.
  • Za elektromotor - tip, snaga, brzina, način prenosa obrtnog momenta i prečnika kotača.
  • Za klima uređaje i grejače - tip, sistem za cirkulaciju hladnjaka, njegov tip i rezultati ispitivanja radnim pritiskom.
  • Za filtere - propusnost, procenat zarobljavanja i pad pritiska.
  • Za ovlaživače - tip, protok vazduha, pritisak ispred prskalice, obrtaja i prečnika točka prskalice i snage motora.

Čin ispitivanja ventilacionog sistema, u skladu sa svim tehničkim zahtevima i odstupanjem stvarnih karakteristika od projekta za najviše + 10%, služi kao osnova za izdavanje ventilacionog pasoša.

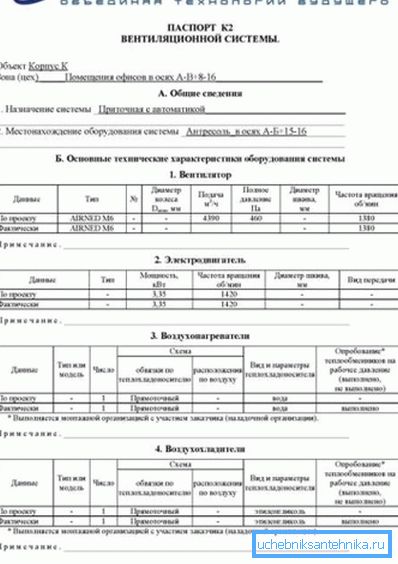

Sistem za ventilaciju uzorka pasoša.

Zaključak

Nadamo se da ćemo moći da odgovorimo na pitanja koja su se akumulirala kod čitača u oblasti regulatornih zahteva i procedura testiranja (pogledajte i članak Automatizacija za ventilaciju: funkcije, funkcije, mogućnosti).

Kao i uvek, video u ovom članku će ponuditi dodatne informacije. Successes!
