Stambena ventilacija: šeme i regulatorni zahtjevi

Kako se može provesti ventilacija u stambenoj zgradi - stanu ili privatnom? Šta kažu sadašnji građevinski kodovi o tome? Koji standardi protok vazduha treba da se poštuju prilikom samostalnog projektovanja?

Kako provesti razmenu zraka u privatnoj kući? Pokušajmo to shvatiti.

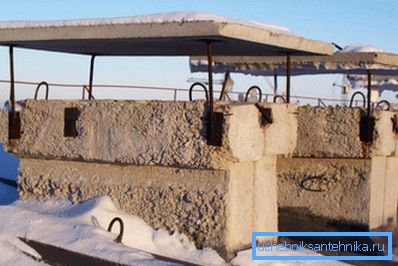

Ventilacione šahte na krovu stambene zgrade.

Regulatorni zahtevi

Počnimo sa proučavanjem postojećih propisa. Stvarni SNiP za ventilaciju stambenih zgrada - 2.04.05-91 Grejanje, ventilacija i klimatizacija i 2.08.01-89 Stambene zgrade.

Zbog pogodnosti čitača, zajedno sa ključnim zahtevima dokumenata.

Temperatura

Za dnevnu sobu određuje se temperatura najhladnije pet dana u godini.

  • Sa svojom vrijednošću iznad -31S u prostorijama neophodno je podržavati bar + 18C.
  • Kada je temperatura najhladnije petodnevne nedelje ispod -31C, zahtevi su nešto veći: sobe treba biti najmanje + 20C.

Za uglovne sobe sa najmanje dva zajednička zida sa ulicom, stope su za 2 stepena veće - + 20 i + 22S, respektivno.

Korisno: varijabilnost zahteva je zbog činjenice da pri niskim temperaturama i povećanju gubitka toplote tačka rose (tačka u debljini ograđene strukture, gdje počinje kondenzacija vodene pare) pomera prema unutrašnjoj površini. Navedene temperature isključuju zamrzavanje zida.

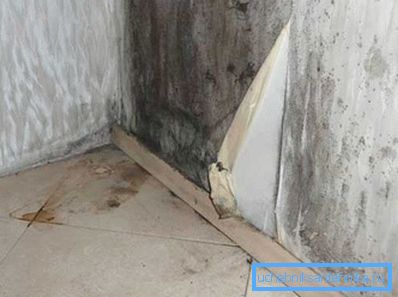

Posledice zamrzavanja.

Za kupatila, minimalna temperatura je + 18C, za kupatila i tuševe - +24.

Zamena vazduha

Koje su ventilacione norme stambenih prostorija (tačnije, stopa razmene zraka u njima)?

Soba Minimalna razmena vazduha
Dnevna soba 3 m3 / sat po 1 m2 površine
Kuhinja 60 m3 / sat za električne peći i 90 m3 / sat za gasne peći
Kupatilo, toalet 25 m3 / sat
Kombinirano kupatilo 50 m3 / sat

Dodatni zahtjevi

Koji drugi zahtevi i preporuke mogu se naći u SNiP-u o grejanju i ventilaciji stambenih zgrada?

  • Šema ventilacije može obezbediti razmenu vazduha između zasebnih prostorija. Jednostavno rečeno, možete da uredite poklopac u kuhinji, a protok vazduha - u spavaćoj sobi. Zapravo, dokument navodi preporuku: izduvnu ventilaciju treba obezbediti u kuhinjama, kupatilima, kupatilima, toaletima i sušilicama.

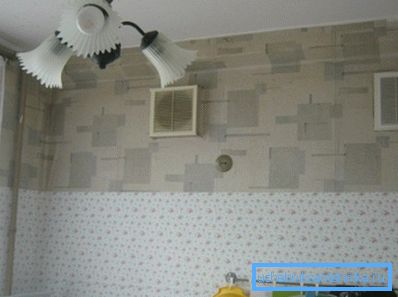

U Staljinu možete videti dve ventilacione rešetke u kuhinji. Jedan od njih se otvara u dimnjak: kuće su izgrađene pod grijanjem peći.
  • Ventilacija stana treba povezati sa opštim ventilacionim kanalom ne manje od 2 metra od nivoa plafona. Uputstvo je dizajnirano kako bi se smanjila verovatnoća preokreta u vetrovitom vremenu.
  • Kada koriste zasebne prostorije u stambenoj kući za javnu upotrebu, oni se snabdevaju vlastitim ventilacionim sistemom, koji nije povezan sa kućom.
  • Na najhladnijim petodnevnim temperaturama ispod -40 ° C za trokatne i visoke zgrade dozvoljena je oprema prisilne ventilacije sa sistemima grejanja.
  • Plinski kotlovi i stubovi sa ispuštanjem proizvoda sagorevanja u opštu ventilaciju mogu se ugraditi samo u zgrade najviše pet spratova. Kotlovi na čvrsto gorivo i grejači vode mogu se uopće instalirati samo u jednosobnom i dvospratnom objektu.
  • Preporučuje se dovodni vazduh koji se isporučuje u prostorijama uz stalan boravak ljudi. Što nas, zapravo, ponovo vodi do već pomenute šeme: protok vazduha kroz dnevne sobe i izduvne gasove kroz kuhinju i kupatilo.

Kako to funkcioniše

Dakle, proučavali smo osnovne zahteve za ventilaciju stambenih prostorija. A kako je ventilacija u stambenim zgradama i privatnim kućama?

Stanovi zgrade

Tradicije

Šema tradicionalna za Rusiju i čitav post-sovjetski prostor je prirodna ventilacija, koja koristi razliku u gustini između toplog i hladnog vazduha za razmjenu vazduha. Topla se ispušta u gornju stranu sobe i odatle na ventilacioni kanal; priliv prehlade u kuće sovjetske gradnje obezbedili su ventilaci za ventilaciju i loose montažne drvene ramove.

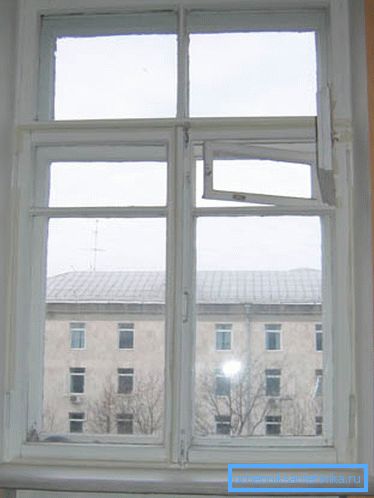

Pukotine u drvenim okvirima služe kao element ventilacije.

Ispušna ventilacija je opremljena prema već pomenutoj šemi: u kupaonicama, toaletima i kuhinjama. Sobe su bile ventilisane svežim vazduhom.

Budući da je sopstveni vertikalni ventilacijski kanal za svaki stan luksuz koji nije dozvoljen u visokim zgradama, ventilacioni sistemi pojedinačnih stanova počeli su da se kombinuju vertikalnim vratima.

Mine je ujedinio horizontalni kanal koji se dovodi do krova i opremljen sa kišobranom kako bi ga zaštitio od padavina; izlaz za svaki stan opremljen je kratkim vertikalnim kanalom - satelitom koji sprečava razmenu zraka između stanova.

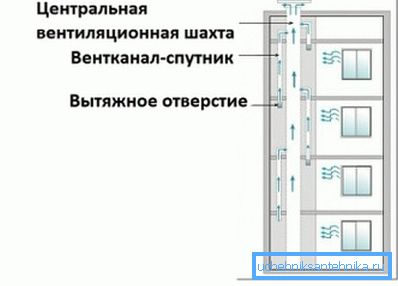

Satelitski kanal ulazi u rudnik na pod iznad dovoda vazduha.

Koje su prednosti takve šeme:

  • Jednostavnost izgradnje i, kao rezultat toga, minimalni investicioni troškovi.
  • Minimalni operativni troškovi. U suštini, one se svode samo na retko čišćenje zagušenih ventilacionih kanala. Uzrok začepljenja je čađ od gasnih peći i, retko, kršenja tokom građevinskih radova.

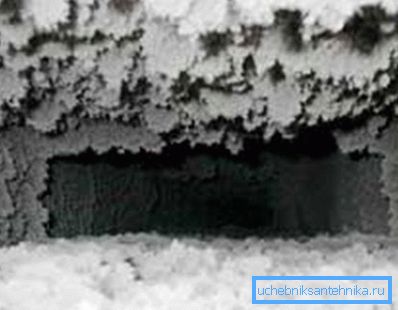

Slika jasno pokazuje čađ u ventilacionom kanalu.
  • Protok svežeg vazduha u prostoriju direktno sa ulice, bez potrebe za bilo kakvom posrednom preradom.

Naravno, nije bilo bez grešaka.

  • Na gornjim spratovima, pritisak koji osigurava rad ventilacije je minimalan. Odavde - česti slučajevi poznatog prevrtanja potiska u vetrovitom vremenu.
  • Dugačak kanal sa grubim zidovima (tradicionalni materijali rudnika i grane u stanu - cigla i beton) obezbeđuju visoku aerodinamičku otpornost, smanjujući efikasnost ventilacije.
  • Kanali često propuštaju: cementni malter se koristi za povezivanje njihovih elemenata. Propuštanje vazduha dodatno smanjuje vuču.

Modernost

Nedavno je, uz izgradnju novih zgrada, sve veća implementacija šema sa toplim potkrovljem. Kako ona izgleda?

Horizontalni kanali koji povezuju nekoliko rudnika su stvar prošlosti. Umjesto toga, ceo potkrovlje pretvorilo se u komoru za statički pritisak.

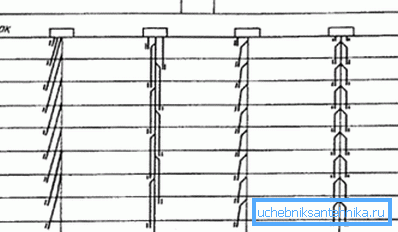

Ventilacijska šema sa toplim potkrovljem.

Važno: zbog stabilizacije visoke temperature na tavanu, rešen je jedan od glavnih problema gornjeg sprata - hladan plafon. Kao rezultat toga, grejanje se smanjuje.

Rudnici kombinovani sa horizontalnim slavinama u jednu jedinicu industrijske proizvodnje. Ovo smanjuje broj potencijalno curenja jedinjenja.

Oslobađanje sa potkrovlja je ugrađeno u svaki dio kuće. Njegova kombinacija sa mašinskom sobom lifta omogućava, bez narušavanja arhitektonskog izgleda kuće, povećanje visine problema do 2 metra od nivoa krova, čime se dodatno povećava vuča.

Kišobrani, zaštita rudnika od kiše i snijega, nestali su: izazvali su pad potiska. Umjesto toga, na podlozi rudnika, paleta je instalirana sa odvodom u kanalizaciju.

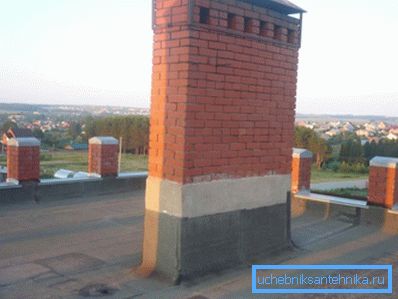

Kišobran štiti od padavina, ali ograničava žudnje.

Rudnik koji se otvara na krov stekao je kvadratni presek, što je poboljšalo vuču u vetrovitom vremenu, bez obzira na pravac vjetra.

Tavan, sastavljen od armirano-betonskih ploča, počeo je podeliti na sekcije.

Time su rešeni dva problema:

  1. Protok vazduha sa različitih ulaza ne može se mešati. Njihovo mešanje pod određenim uslovima može dovesti do činjenice da bi se potisak u jednom kanalu povećao na račun drugog kanala.
  2. Uočene su relevantne regulacije zaštite od požara: vatrootporna pregrada može sprečiti širenje proizvoda vrelog sagorevanja tokom vatre.

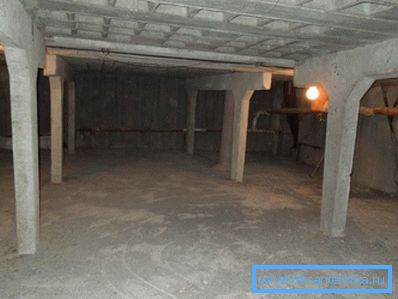

Po pravilu, odjeljak odgovara veličini ulaza.

Kakav je rezultat?

  • Rad ventilacije uopšte postao je stabilniji, nezavisno od jačine i smera vjetra.
  • Aerodinamička otpornost satelitskog kanala porasla je sa 1-1,5 na 6-9 Pa, što je učinilo da klima u stanovima manje zavisi od poda.

Nuance: na gornja dva sprata, opterećenje i dalje može biti nedovoljno, jer kanali - sateliti potrebne visine - jednostavno ne mogu biti smešteni. Problem je potpuno rešen postavljanjem izduvnih ventilatora u stanove: u ovoj šemi, njihov rad više ne može dovesti do činjenice da će izduvni vazduh iz jednog stana ući u drugi.

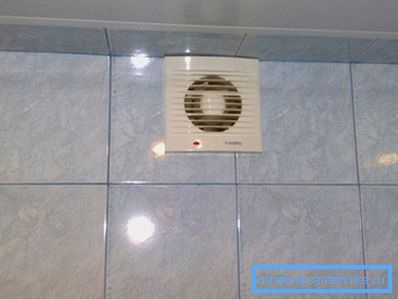

Prinudno izduvavanje kompenzuje nedostatak vučne sile.

Prisilni izduv

Glavni problem bilo koje prirodne ventilacione šeme je njegova zavisnost od snage vjetra.

Rešenje ovog problema je očigledno:

  1. Aerodinamička otpornost rudnika je veštački potcenjena (na primjer, postavljanjem podesivih ventila).
  2. Osovina se isporučuje sa radijalnim ventilatorom sa sistemom za smanjenje buke.

Cijena povećane efikasnosti je blago povećanje operativnih troškova i investicione vrijednosti projekta.

Strano iskustvo

Prilično interesantna ventilaciona šema primjenjuje se u višestambenim zgradama njemačkih graditelja.

  • Izduvna ventilacija se organizuje kroz kuhinju i kombinovano kupatilo.
  • Unos vazduha je zajednički kanal koji se otvara u prostoriju sa nekoliko malih otvora oko perimetra i centralnim ventilom sa solenoidom i povratnom oprugom. Vazdušni kanal ima visok aerodinamički prevlačenje i kameru za zvuk zvuka.
Ograda sa ventilatorom i ventilom.

Kako to radi:

  • U standby modu, poklopac se obavlja u ograničenom iznosu.
  • Kada uključite svetlo u kupatilu ili prisilno napajanje kuhinjskog ventila, kapacitet ulaznog vazduha dramatično se povećava; Pored toga, aktivirana je ventilacija.

Izgradnja privatne kuće

Jasno je da za porodične kuće nema opšteg sistema ventilacije: projekat se sastoji od specifične strukture. Autor će sebi dozvoliti da podeli svoje sopstvene misli, podržane iskustvom instalacije ventilacije u njegovoj kući.

Izbor šema

Izbor se fokusirao na izduvnu ventilaciju sa prisilnim induciranjem i prirodnim prilivom vazduha kroz podrum.

Bilo je nekoliko motiva.

  • Ispušna ventilacija podrazumeva postavljanje jednog kanala.. Snabdevanje i ispuštanje - dva, što znači mnogo veću količinu posla i oštećenja već izvršenih popravki.

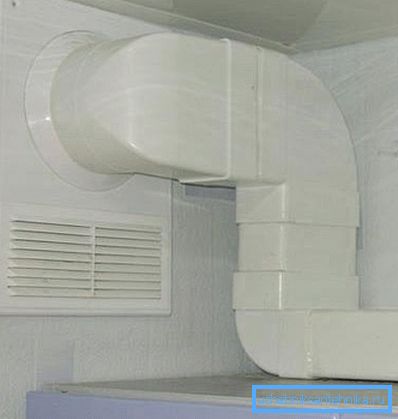

Izduvni kanal se može postaviti minimalnim štetama.

Trebalo bi se razjasniti: u ovom slučaju, kanal za izduvavanje vazduha je već bio. U toj ulozi pojavio se žleb koji su zamišljali graditelji između nosača, na kome se oslanjali podne ploče i spoljni zid. Bilo je potrebno samo da udare rupe za dovod zraka i organizuju izduvne gasove na ulici.

  • Izračunavanje prirodne ventilacije stambenih zgrada je izuzetno složeno; U tu svrhu se koriste složene formule koje uzimaju u obzir mnoge varijable, ili online kalkulatore, često daje nepouzdane rezultate. U prisilnom izduvju, performanse sa minimalnom greškom su jednake performansama ventilatora za izduvavanje.
  • Ulaz za vazduh iz podruma (suv i smešten ispod nivoa zemlje) omogućio je stabilnu temperaturu dovodnog vazduha bez obzira na vremenske prilike.. Temperatura tla ispod tačke smrzavanja zadržava se na +10 - +14 stepeni.
U dubokom podrumu sa betonskim podovima, temperatura je stabilna tokom cele godine.
  • Operativni troškovi su zanemarljivi. Dati smo tablu zavisnosti snage koju potrošač koristi na performansama.
Produktivnost, m3 / sat Potrošnja energije, W
110 13
200 25
300 35

Implementacija

Implementacija sheme vlastitim rukama zahtijevala je minimalno trošenje vremena i novca.

  • Protok vazduha je organizovan u dnevnim sobama. Rupe na podu pokrivene su rešetkama sa mrežama za zaštitu od insekata.
Za podove bolje je koristiti mrežne rešetke sa mrežama.
  • Izduvne rešetke ugrađene u gips karton, zatvaranje kanala između vijaka i zida.
  • Od kanala do ulice otvorena je rupa u koju je ugrađena izduvna cev sa ventilatorom kanala i kišobranom kako bi se zaštitila od kiše i snega. Cev je zaptivena i zaglavljena; ventilator je opremljen daljinskim prekidačem.

Ukupni troškovi iznosili su oko 1.500 rubalja. Vlažnost u kući se stabilizovala na udobnom nivou; Temperatura zimi sa ugašenim grejanjem je najmanje + 12C.

Zaključak

Nadamo se da će naš miniaturni pregled organizovanja ventilacije biti korisnim za čitatelje.

Kao i obično, video u ovom članku sadrži dodatne tematske materijale. Successes!
