Šta su izmjenjivači toplote za ventilaciju: razlike i

Zamena vazduha u prostoriji kada je razlika u temperaturi unutar i spolja uvek ugrožena neugodnošću, a ponekad čak i neprihvatljiva. Stoga je u nekim slučajevima proizvodnja izmjenjivača toplote za ventilaciju od suštinskog značaja za stvaranje civilizovanih uslova.

Takve konstrukcije mogu raditi od struje, vode i prirodne topline gornjeg sloja tla, ali će se njihovi troškovi, koji su sasvim prirodni, znatno razlikovati jedan od drugog. Sada obraćamo pažnju na jeftinije opcije i kompletnost informacija će vam pokazati video u ovom članku.

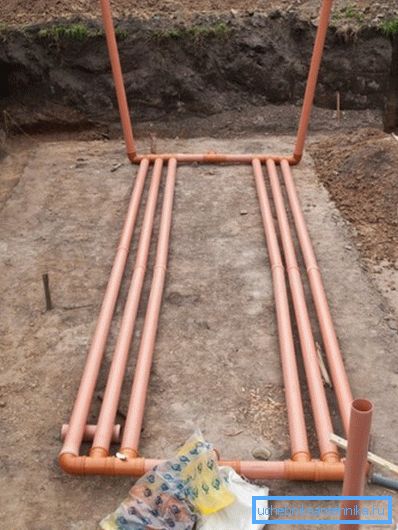

Podzemni izmjenjivač toplote za ventilaciju

Izmenjivači toplote

Napomena Električni, zemaljski ili vodeni izmenjivač toplote za ventilaciju dizajniran je da stabilizuje temperaturu vazdušnog vazduha. Dakle, prolazeći kroz zagrejani ili hlađeni uređaj, protok vazduha se može zagrejati ili ohladiti, zavisno od uslova temperature uređaja.

Razlike

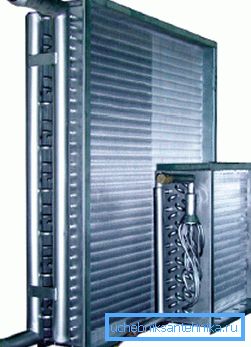

Grejač vode. Fotografija
  1. Kao što smo rekli, postoje tri vrste izmjenjivača toplote prema načinu održavanja njihove temperature:
  • električni (pretvara struju u toplotu ili hladnoću);
  • voda (koristi temperaturu tečnog rashladnog sredstva u sistemu grejanja ili vazdušnog grijača);
  • podzemne vode (koristi prirodnu temperaturu gornjeg sloja zemlje).
  1. Pored toga, podzemne jedinice takođe mogu biti različite, tj. Kanale i kanale. Instalacije kanala podrazumijevaju sistem cevi (kanala) koji su sahranjeni ispod zemlje kroz koji prolazi ulazni vazduh.
  2. Ali za instalaciju bez cevi, cevi su potrebne samo za sisanje vazduha sa površine i vučenje u prostoriju - toplotna obrada se odvija u posebnoj niši, obično punom šljunkom, ali više na tome ispod.

Napomena Postoji još jedan tip izmjenjivača toplote - to je rekuperator, koji u prevodu iz latinskog dobrovoljno znači povratak ili povratak. Ovo je površinska instalacija koja koristi toplinu gasova iz sobe. To jest, vazduh izvučen u dodiru s izduvnim protokom kroz tanki zid, čime se održava konstantna temperatura.

Vodeni sistemi

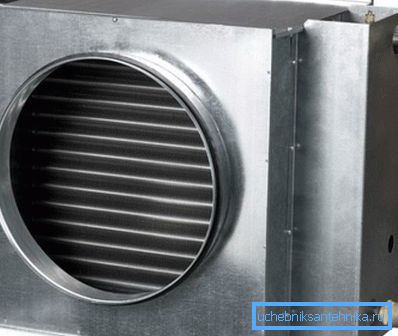

Dvokanalna jedinica

Dvodelni, trostruki ili četvorostruki izmjenjivač toplote vode za svež vazduh mogu biti ugrađeni u sistem za grijanje toplote - upravo to nas proizvodi naša industrija (moguće je da postoje i neke druge opcije negde). Veći broj redova pomaže u povećanju područja za kontaktiranje usisnog vazduha sa fluidom za prenos toplote (preko zida).

Međutim, što više cevi za vazduh, manje prostora ostavlja se za prenos tečnog rashladnog sredstva, stoga ovdje morate značajno povećati veličinu miksera ili pronaći srednju tlu.

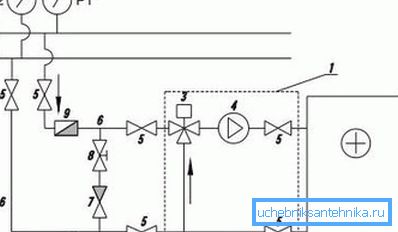

T1 i T2 - dovod i povratna cev sistema grejanja; R1 i R2 - merači pritiska u grejnoj mreži; 1 - jedinica za mešanje (USVK); 2 - bojler; 3 - trostrani ventil; 4 - cirkulaciona pumpa; 5 - zaustavni ventil; 6 - dovod i povratna cev od sistema grejanja do grejača; 7 - kontrolni ventil; 8 - balansni ventil; 9 - grubi filter

Glavni problem izmenjivača toplote ove vrste je nemogućnost regulisanja temperature usisnog vazduha - potpuno je zavisna od zagrevanja grejalica, ali postoji izlaz. Da biste mogli regulisati temperaturu protoka, postavite trostrani ventil koji usmerava tečnost prenosa toplote duž velikog ili malog kruga.

I to može generalno zaustaviti njegov pokret sa dovoljnim zagrevanjem velikog kruga, kako to zahtijevaju instrukcije. To jest, ako senzor pokazuje da se prostor dovoljno zagrejao, hladnjak se šalje u mali krug, pa se cirkulacija nastavlja, iako je oblast prenosa toplote praktično poništena.

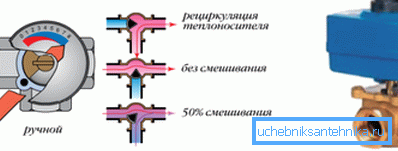

Princip rada trostranog dizalice

Trostrani kranovi su:

  • mehanički, gde se kontrola protoka rashladne tečnosti vrši ručno;
  • automatski, gde je fluks usmeren servo pogonom od 220V (cena je, naravno, mnogo veća).

Poslednja opcija vam omogućava da podesite određenu temperaturu, a podešavanje grejanja će se pojaviti u automatskom režimu, čime se održava ne samo temperatura vode, već i temperatura usisnog vazduha koji prolazi kroz mikser.

Podzemni sistemi (podzemni)

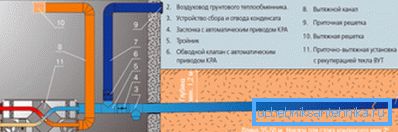

Uređaj izmjenjivača toplote kanalizacionog kanala

Finansijski povoljan je izmenjivač toplote za ventilaciju, pošto trošite novac isključivo na njegovu instalaciju i materijale, a toplotnu energiju dobijate besplatno iz zemljišta.

Najčešće za ugradnju takvog sistema koriste se cevi od polivinilhlorida (PVC) prečnika 200-250 mm. Namenjeni su za postavljanje kanalizacionih kanala - relativno su jeftini i veoma su pogodni za instalaciju zahvaljujući utičnicama i zaptivnim trakama. Pored toga, polaganje kanalizacionih cevi na zavojima ne zahteva rad zavarivanja ili lepljenje - takve razlike su moguće zbog fitinga (uglovi, štapići, četvrti i redukcije).

Prilikom polaganja cijevi pod zemljom, potrebno je držati određene dubine, koja zavisi od nivoa zamrzavanja tla u regionu. Na primer, ako se na vašem području tlo u zimskom vremenu zamrzne do dubine od jednog metra, onda će biti toplo pola metra niže.

Prema tome, instalaciju treba izvoditi na dubini od jednog i pola do dva metra, gde temperatura ne pada ispod 10 ° C. Takođe je neophodno posmatrati nagib od približno 2 cm / 1 m kako bi kondenzat prolazio unutra.

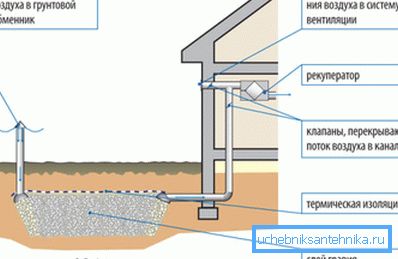

Sistem kanala

Ali ako želite da instalirate takav sistem za svoj dom, možete ga učiniti bezbolnim. To jest, umjesto cijevi sahranih pod zemljom, koristićete nišu napunjenu šljunkom, koja će poslužiti kao mjesto za zagrevanje usisnog vazduha.

Da biste to uradili, opet, morate znati dubinu zamrzavanja tla u vašem regionu, tako da se udaljite od nje 0,5-1m, iskopajte jamo na 3,5-4m dubine i negde 80cm širine. Jama je ispunjena šljunkom (veća frakcija, bolja razmena vazduha) je tačno 3,5-4 metara, a ostatak je pokriven zemljištem.

Za dovod zraka je postavljena vertikalna cijev, a druga cijev na izlazu od kamenog filtera se koristi za napajanje sobe. Važno je napomenuti da se popravak ventilacionih izmjenjivača toplote od ove vrste praktično nije neophodan. A ako iznenada postoji takva potreba, ona je više povezana sa čišćenjem ili zamenom usisne cevi, što nije teško.

Zaključak

Kao što vidite, svih navedenih sistema za razmenu toplote najlakše je izgraditi duktalni vazdušni kanal s vlastitim rukama Prednost toga je da filtrira protok vazduha, ali to je i njegov nedostatak, pošto filter usporava protok.
