Šta je izduvna ventilacija - karakteristike i tipovi

Ventilacija je jedan od inženjerskih sistema za održavanje životnog veka odgovoran za efikasnu cirkulaciju vazduha u bilo kojoj vrsti sobe. Odsustvo pravilno organizovanog ventilacionog sistema može dovesti do stagnacije vazduha, promjena nivoa vlage na kojoj je moguća formiranje plesni, gljiva i neprijatnog mirisa u prostoriji. Hajde da pogledamo kako izduvna ventilacija radi i koliko je dobra.

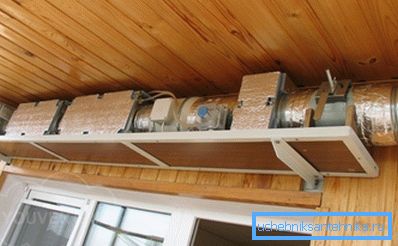

Sistem usisavanja dozvoljava vam da održite ugodno okruženje u vašem stanu, kući ili kancelariji

Svrha izduvne ventilacije i njegove vrste

Glavni zadatak ovog sistema je da cirkuliše protok vazduha u prostorijama. Izvodi se organizovanjem kretanja vazduha koji ulazi u sobu od spolja i njegovog naknadnog glatkog uklanjanja.

Za vaše informacije! Protok vazduha sa ulice zasnovan je na principu izduvne ventilacije. Bez toga, u prostoriji sa radnom haubom, vazduh će biti rafiniran.

Sistemi ventilacije domaćinstava

Sistem izduvne ventilacije stanova i, na primer, kancelarijski prostor može se podijeliti na:

  • Prilagođeno, odnosno služenje jedne ili više susednih soba. Obično za stambene prostorije to je kuhinja i kupatilo, ili ventilacija jedne privatne kuće u zemlji. Gdje je prirodna razmena vazduha nemoguća, neophodna je instalacija izduvne ventilacije sa prinudom. Za to je ventilator (centrifugalni ili aksijalni) ugrađen u ventilacioni kanal.

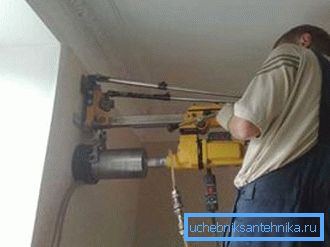

    Sa ovom opremom graditelji prolaze kroz kanale u zidovima radi direktne razmene vazduha.

    • Uklanjanje vazduha iz kupatila obično se odvija kroz male dimnjake za ventilaciju, postavljene u izgradnju plafona ili direktno do ulice kroz spoljni zid.
    • Moguće je kombinovati ekstrakte iz nekoliko kupatila u zajednički kanal.

    Napomena! Ventilator je, po pravilu, lako povezan sa vašim rukama paralelno sa prekidačem za svjetlo. Ponekad se instalira dodatni vremenski rele, produžavajući rad ventilatora nakon isključivanja osvetljenja, neko vrijeme.

      • Ventilatori su opremljeni posebnim ventilom koji dozvoljava vazduh da se kreće kada je uređaj uključen i zaključava prolaz kada je isključen.

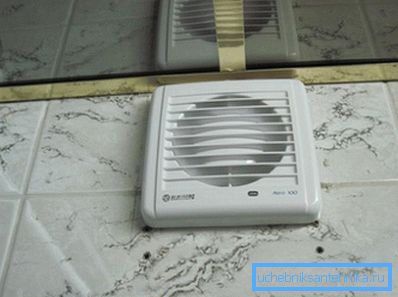

      Instalirana kapuljača u kupatilu omogućava vam ubrzavanje ventilacije i uklanjanje viška vlage
        • U kuhinjama, za lociranje uklanjanja dima i pare iznad peći, ugrađen je kišobran koji takođe nosi dekorativno opterećenje. Hauba je opremljena ventilatorom i filterom koji se sastoji od:
        • Masti i prljavštine.
        • Kertridž sa supstancama koje neutrališu neprijatne mirise. To je obično sorbent, na primjer, aktivni ugljen. Ovaj uređaj treba zameniti oko 2-3 puta godišnje pošto je prljav.

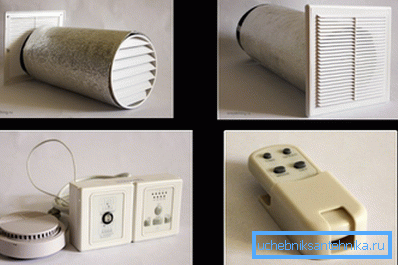

        Sistem za razmenu vazduha se može regulirati i uključiti / isključiti pomoću daljinskog upravljača ili kada se senzor aktivira
        • Centralno. Ovi su uređeni, na primjer, u stambenim zgradama gdje se izduvna ventilacija u stanu odvija kroz sistem odvojenih kanala koji imaju pristup preko krova zgrade. Ovo naročito važi za armirano-betonsku montažu, gde je dizajn pojedinačnih izduvnih sistema teško.
        Svi vazdušni jastuci moraju biti krunisani takvim
          • Svaki apartman u kupaonici i kuhinji ima izlaz sa ugrađenom ventilacijskom rešetkom do vertikalnog ventilacionog kanala.
          • Svi kanali idu na krov gde su ventilatori postavljeni iznad njih.
          • Možete spojiti vertikalne kanale u jednu na vrhu zgrade i instalirati jedan snažni ventilator.
          • Ako u zgradi kuće postoji tehnički pod, vertikalni kanali za ventilaciju se sklapaju u zajednički glavni kanal za vazduh u ovoj prostoriji. Može da služi motoru za izduvnu ventilaciju, ugrađenu u nadgradnju iznad prostorije motora u vratilu lifta.

          Zanimljivo Karakteristika centralne ventilacije stambenih zgrada je pružanje zvučne izolacije. Da se komšije ne slušaju kroz ventilacione kanale, u njih su ugrađeni posebni aparati za zvučnu izolaciju.

          • Kombinirano izduvni sistemi su zadovoljeni sa prednostima i manama centralne i individualne ventilacije.

          Pored ventilatora, primenjuje se i instalacija u ventilacione sisteme ventila za izduvnu ventilaciju ili jednostavna rešetka koja omogućava razmenu vazduha bez prinude. Ventil za ventilaciju je podesiva klapna, sa elementom za pričvršćivanje, koji odgovara intenzitetu uklanjanja vazduha iz sobe.

          Svi navedeni uređaji se montiraju direktno na ulazu u ventilacioni kanal.

          Pažnja! U prostorijama gde se drvene prozore na metalnoj plastici još nisu promenile, ne možete se brinuti za prirodni protok vazduha čak i kada su prozori zatvoreni. Kada zamenite prozore sa plastikom, pokušajte da nabavite dizajn sa integrisanim ventilima.

          Ventilacija industrijskih prostorija

          Industrijska izduvna ventilacija pored stvaranja udobnog radnog okruženja obavlja i nekoliko zadataka, u zavisnosti od svrhe proizvodnje:

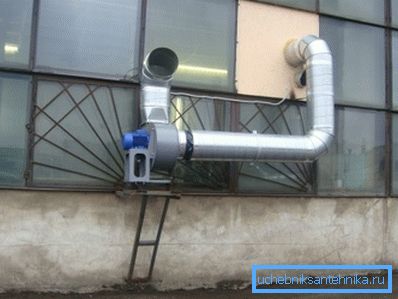

          Na fotografiji - opremljen sistem za razmenu vazduha u industrijskom preduzeću.
          • Uklanjanje dimnih gasova u posebno opasnim područjima.
          • Osigurati dovoljnu vuču u kotlovima.
          • Dodatni vrući dijelovi, itd.

          Sistemi ventilacije u proizvodnji su dizajnirani uzimajući u obzir mnoge faktore:

          • Svrha preduzeća.
          • Oblast industrijskih objekata.
          • Broj ljudi koji rade u određenoj prostoriji i vrstu aktivnosti.
          • Broj i priroda opreme koja radi u radionicama itd.

          Obratite pažnju! Pri izračunavanju ventilacije moraju se uzeti u obzir klimatske karakteristike regiona u kojem se nalazi proizvodnja.

          Prema principu rada izduvna ventilacija u proizvodnji može biti:

          • Prirodno.
          • Prinudno.
          • Mešani tip.

          Prirodna ventilacija u proizvodnji, kao iu svakodnevnom životu, vrši se uz slobodni prodor zraka spolja i njegovo uklanjanje kroz ventilacione kanale.

          Potisak sa ovim metodom ventilacije prostorija zavisi od konvencija okolne atmosfere:

          • Pritisak.
          • Temperaturne razlike.
          • Brzine vjetra

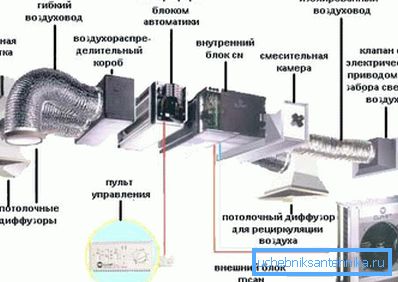

          Dijagram kako treba izgledati potpuna ventilacija proizvodne sobe

          Korišćenje vazduha protiče kroz rupe u ventilacionim kanalima. U proizvodnim prostorijama, ovi otvori se nalaze na visini od 180 i 400 cm od poda.

          Prinudni sistem je opremljen specijalnom opremom - aksijalnim ventilatorima, koji pomažu aktivnom uklanjanju izduvnog vazduha iz sobe.

          U slučaju upotrebe prisilnog vazdušnog ventilacionog kola, ventilator obezbeđuje dodatni dovod vazduha u potrebnom zapremini, povećavajući efikasnost razmene vazduha.

          Snaga ventilatora izabrana je na osnovu projektnih izračunavanja potrebne razmene vazduha.

          Savjet! Pri odabiru odgovarajuće jedinice nije preporučljivo odstupiti od ove vrijednosti na veliki način (sa marginom), pošto cijena industrijskog ventilatora direktno zavisi od njegove moći. Pored toga, to bi značilo nepotrebno prekoračenje troškova u daljem radu.

          Dizajn ventilacionog sistema

          Kao i stvaranje bilo koje druge inženjerske komunikacije, uređaju za izduvnu ventilaciju prethodi proračun i dizajn.

          Ovaj proces se obavlja u skladu sa tehničkim specifikacijama i sastoji se od:

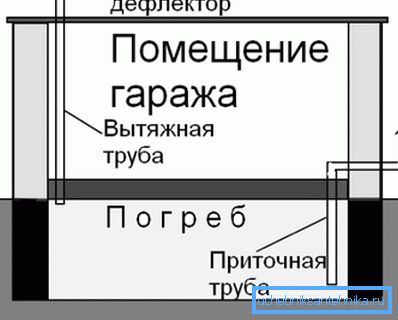

          Dobar primer kako ventilirati strukturu
          • Određivanje snage ventilacije optimalno za sobu sa određenim volumenom i namenom.
          • Izračun dužine i dijela vazdušnih kanala.
          • Završetak kanala i dodatnih uređaja.
          • Izračunavanje i izbor opreme.
          • Izbor potrošnog materijala.

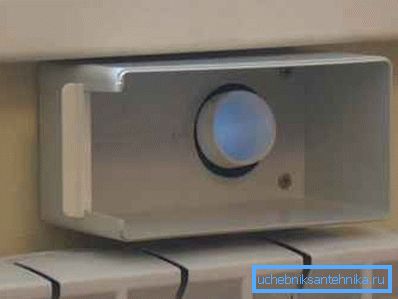

          U stambenim zgradama, često vazduh se isporučuje kroz malu rupu ispod prozora.

          Određivanje razmene vazduha

          Glavna tehnička uputstva za dizajn ventilacije SNiP 41-01-2003, koja reguliše normativnu brzinu razmene vazduha za različite prostorije, u zavisnosti od njihove funkcionalne svrhe. Takođe, ovaj dokument predviđa sljedeće norme potrošnje po satu od strane jedne osobe, u zavisnosti od zanimanja:

          Napomena! Zbog pravila i propisa koji postoje za sisteme za razmjenu vazduha preporučuje se ugradnja izduvne ventilacije uz pomoć specijalizovanih radnika.

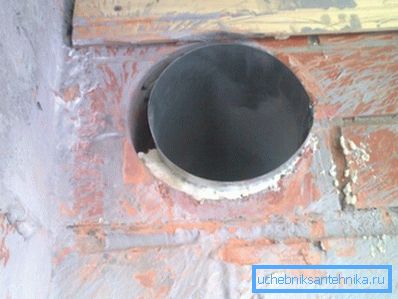

          Ventilacijski kanali su postavljeni ispod plafona iz jednog jednostavnog razloga - topli vazduh je teži od hladnog, tako da pada ravnomerno na pod
          • Za proizvodne prostorije:
          • Sa prirodnom ventilacijom - 30m3.
          • Bez prirodne ventilacije - 60m3.
        • Za administrativne i javne prostore:
          • Sa prirodnom ventilacijom - 40m3.
          • Bez prirodne ventilacije - 60m3 (20m3 gde ljudi neprekidno ostaju ne više od dva sata).
          • Za stanove, na kojima je 20 m2 ukupne površine stana po osobi:
            • Sa prirodnom ventilacijom - 30m3.
            • Bez prirodne ventilacije - 60m3.
            • Za apartmane sa površinom od jedne osobe manje od 20 m2:
              • Sa prirodnom ventilacijom - stopa od 3 m3 / h po 1m2 površine.
              • Bez prirodne ventilacije - 60m3.
              • Standardna višestruka razmena vazduha - vrijednost bez jedinice mjere, što ukazuje na broj puta kompletna zamjena vazduha u određenoj prostoriji u roku od jednog sata:

                • Za stambene objekte - razmena vazduha je 1, ali ne manje od 30 m3 / h po osobi.
                • Za kupatila i kuhinje - razmena vazduha je 1,5, ali ne manje od 60 m3 / h po osobi.

                Poznavajući ove vrednosti i parametre sobe, moguće je izračunati dizajn ventilacije na dva načina:

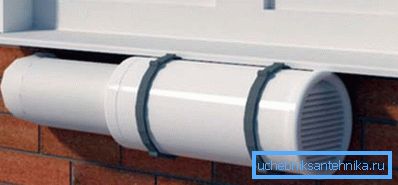

                Tako plastični kanal gleda sa ulice, koja lansira vazduh u dnevnu sobu.
                • Prva sa upotrebom razmaka vazduha prema formuli L = n * V, gdje:
                • L je izračunata snaga ventilacije.
                • n - normalna učestalost razmene vazduha.
                • V je volumen sobe, jednak proizvodu njegove površine i visine.
              • Drugi koristi čovečku standardnu ​​potrošnju vazduha po satu po formuli L = N * L N, gde:
                • N - maksimalan broj ljudi istovremeno u sobi.
                • LN je standardna potrošnja zraka jedne osobe na sat, zavisno od njegove funkcionalne orijentacije prema SNiP-u.
                • Po pravilu, zahtevana nominalna snaga ventilacionog sistema pada u opseg:

                  • 100-500 m3 / h za stanove.
                  • 1000-2500 m3 // h za privatne kuće.
                  • 1000-15000 m3 / h za administrativne, magacinske i industrijske prostorije.

                  Sastav sistema ventilacije

                  Nakon što ste dobili projektovani kapacitet ventilacije, možete početi da pravite raspored svojih glavnih elemenata.

                  Sastav tipičnog ventilacionog sistema uključuje:

                  • Cev za ispušnu ventilaciju - okrugli vazdušni kanal ili kutija sa pravougaonim poprečnim presekom, za distribuciju vazduha u svim prostorijama. Njegova dužina, konfiguracija i poprečni presek zavise od rasporeda prostorija, kao i od dizajnerskih karakteristika određenog sistema i njegove namene.
                  • Rešetka za usisavanje vazduha montira se direktno na ulaz u ventilacioni kanal.
                  • Ventilator za garantovanu dovoljnu zamenu vazduha
                  • Filter za prečišćavanje vazduha od mehaničkih i hemijskih nečistoća. Filteri se koriste u opasnoj proizvodnji (u garažama, automobilskim uslugama itd.) Iu svakodnevnom životu. Postoje dve vrste filtera:
                  • Može se zameniti za jednokratnu upotrebu.
                  • Očišćeno. Mogu se demontirati, očistiti i vratiti na svoje mesto.
                • Ako je potrebno, zagrejte grejni vazduh itd.
                • Podsećamo vas da je dizajn i ugradnja ventilacionog sistema bolje obezbediti u ruke profesionalaca.

                  Zaključak

                  Sada znate razliku između prirodne izduvne ventilacije i veštačkog stvorenja, opremljenog u prostorijama sa visokom vlažnošću. U ovom slučaju, bolje je napraviti ovaj sistem pre kraja popravke, tako da bi bilo lakše sakriti gromoglasnu granu kanala.

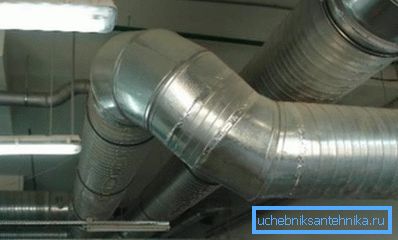

                  Slažem se, takve metalne cevi su prihvatljive u industrijskim oblastima, ali se malo verovatno ne uklapaju u unutrašnjost stana.

                  Na predstavljenom video snimku u ovom članku naći ćete dodatne informacije o ovoj temi.
