Spojnice za ventilaciju - vrste i metode

16-08-2018
Ventilacija

Organizovanje sistema ventilacije prostorija u kući ili stanu, možemo koristiti tri opcije za vazdušne kanale - krute, polupleksibilne i fleksibilne. Izrađeni su od metala, plastike i polimera. Za pričvršćivanje na zid ili plafon razvijeni su posebni pričvršćivači za ventilaciju, koji će biti naš članak danas.

Pored toga, pokazaćemo jasan primjer kako se sve ovo desi.

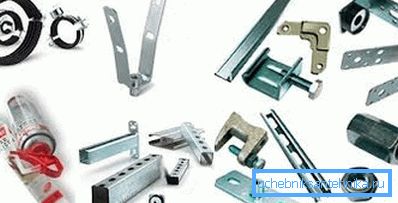

Ventilacioni hardver vam omogućava da obezbedite ventkanal

Pričvršćivanje kanala

Ventilacioni kanali mogu se fiksirati na različite načine u horizontalnoj i vertikalnoj ravni. Vrlo retko su postavljeni u nagnutom položaju.

Za pričvršćivanje koristite specijalne elemente za pričvršćivanje. Metodi njihove instalacije zavise od oblika i dimenzija vazdušnog kanala.

Horizontalno

Prilikom instalacije ventilacionih kanala na zidove ili stubove od opeka (armiranog betona), metalne konzole se koriste u obliku kvadrata. Oni su ugrađeni u površinu pomoću uglovnih obloga.

Nosači na udubljenju imaju otvor za suspenziju vazdušnog kanala.

Dimenzije ploče koja izlaze iz zida i dužine ugrađivanja u površinu zavise od dimenzija kanala.

  1. Ventilacioni kanali su pričvršćeni za armirano-betonsku kolonu sa uglovima, podupiračima, pločastim marama. Čelik ploča je pričvršćena na kolonu pomoću dowelsa, nakon čega treba ugravirati ugao i naslon.
  2. Zračni kanal je pričvršćen na betonsku ploču uz pomoć zagrada, do metalne kolone - stezaljkama i unakrsnim gredama.
  3. Cevi za vazduh su pričvršćene za I-grede sa držačima od čelika ili gvozdene trake.

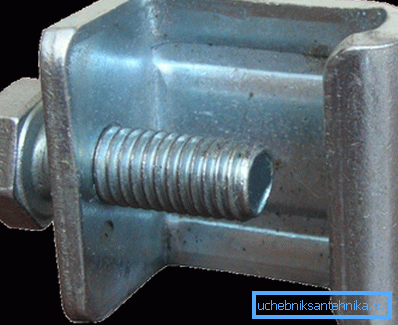

Stezaljka - pouzdano spajanje za ventilaciju

Vertikalno

Okrugli vazdušni kanal u preseku do 1 m je pričvršćen za zid od opeke pomoću podloge koja se sastoji od:

  • metalna konzola;
  • specijalne obloge;
  • obujmice - od čelika i iz ugla.

Okrugli vazdušni kanali su pričvršćeni za armiranobetonsku stubu sa držačem koji se sastoji od konzola zavarenih na metalnu ploču i 2 polugalice. Potonji su pričvršćeni nakon završetka montaže ventilacionog kanala.

Savet: kada nije moguće popraviti ventilaciju na zidu ili stubu, može se instalirati pomoću krova.

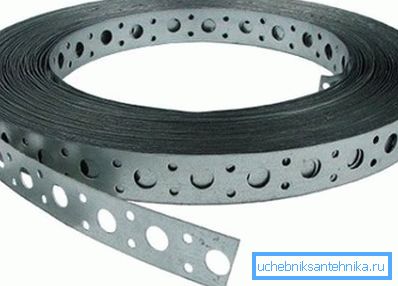

Na fotografiji - udubljena traka za suspenziju ventilacionih kutija

Instalacija ventilacije

Dole navedena uputstva će vam reći kako pravilno uraditi sve:

Horizontalno
  1. Provjerite područje gdje će kanal proći.
  2. Instalirajte pričvršćivače na zidovima i stubovima.
  3. Postavite liftove na oznake i pomerite detalje vazdušnog kanala.
  4. Sastavite pojedine elemente u blokove i pričvrstite sa stezaljkama na kojima će se izvršiti suspenzija.
  5. Postavite kanale za vazduh koristeći prirubnice.
  6. Pređite na montažu i pričvršćivanje cijelog ventilacionog sistema na elemente pripremljene unaprijed u zidovima i stubovima.
  7. Proverite instalaciju i priključak ventilacionog dela na postojeće blokove u zgradi.
  8. Uklonite dodatnu opremu i provjerite rad sastavljenog sistema.
Vertikalno
  1. Označite područja gdje će biti potrebno postaviti pričvršćivače.
  2. Instalirajte ih i dovedite do delova budućeg kanala.
  3. Pre početka procesa pričvrstite nosač, podignite i blokirajte sistem na spoljnjem zidu.
  4. Sastavite konstrukciju sa strijama iz odvojenih delova.
  5. Instalirajte poseban kišobran i podignite montirani deo.
  6. Poravnajte strijom i osigurati u željenom položaju.
  7. Spoji se sa već instaliranim delovima i obezbeđuje sve.

Savet: kada je neophodno instalirati ventilaciju ispod spuštenog plafona, pre nego što ga ugradite, spustite veze za vazdušne kanale, a zatim montirajte distributore vazduha za montiranje spuštenog plafona.

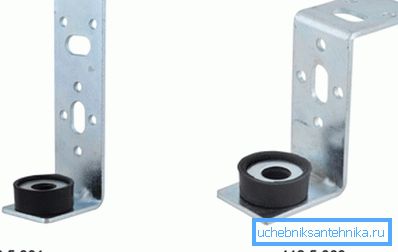

L i Z-pričvršćivači za pravougaone ventilacione kanale

Metode pričvršćivanja vazdušnog kanala

Montaža ventilacije može se obaviti na sledeći način:

  1. Nanesite konzolu u obliku slova L, čija cijena je prilično pristupačna. Pričvrstite elemente vazdušnog kanala sa vijcima ili vijcima.
  2. Moguće je pričvršćivanje pravougaonog vazdušnog kanala pomoću zavrtnja ili vijka pomoću konzole u obliku slova Z.
  3. Montaža pomoću vijaka i profila:
  • ventilacija treba da se održi u odnosu na prečicu;
  • delovi sa navojem smanjuju bočno pomeranje.

Često koristite gumeni profil, dodatno obezbeđujući zvučnu izolaciju vazdušnog kanala.

  1. Za pričvršćivanje cijevi kružnog poprečnog presjeka možete koristiti punjenu traku. Ovo treba uraditi pomoću petlje ili pričvršćivanjem vijka u područjima za angažovanje. Nedostatak ove metode jeste da ne postoji potrebna rigidnost.

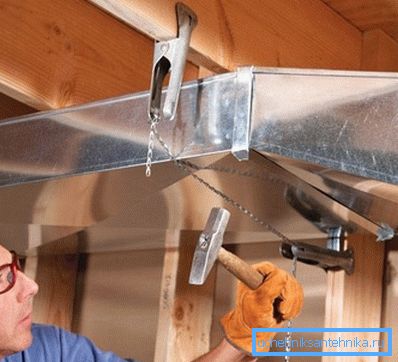

Pričvršćivanje vazdušnih kanala do plafona svojim rukama

Savjet: za cijevi prečnika manje od 200 mm, možete smanjiti nivo buke kanala za vazduh, ako također koristite obujmicu istovremeno sa udubljenom trakom.

  1. Koristi se za montažu vijaka i obujmice.
  2. Ponekad možete koristiti sidro za ekspanziju mesinga, koji se mora ubaciti u montažnu rupu i zategnuti klin.

Savet: ako nije moguće postaviti kanale na plafon, koristite za ugradnju metalni nosač sa stezaljkom, sa vezom na njemu.

Primijeniti sljedeće pričvršćivače za ventilaciju, materijale i uređaje:

  • zagrade različitih oblika;
  • profili;
  • traverse;
Korišćenje ukrštenih glava
  • studs;
  • punjena traka;
  • obujmice za crevo;
  • obujmice;
  • lifting gear;
  • čelični uglovi;
  • gvožđe;
  • metalne rešetke.

Zaključak

Pouzdana instalacija ventilacionog sistema može garantovati samo ispravna pričvršćivanja. Da biste to uradili, koristite različite uređaje, delove i materijale. Ovaj članak je detaljno opisao kako se svi trebaju koristiti ako je potrebno.

Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
