Sistemi za ventilaciju vazduha - sigurnost naše kuće

Zdrava mikroklima u jednoj prostoriji ili zgradi u cjelini je pažljivo čuvana i održavana ventilacijskim sistemima. Oni obezbeđuju uravnoteženi sastav vazduha, vlage i temperature.

To su vazdušni kanali koji omogućavaju brzo uklanjanje štetnih gasova i jednostavno zagađeni vazduh iz prostorija. Prema tome, normalno radna ventilacija je garancija za ljudsko zdravlje.

Pravilno organizovana ventilacija

Diši na savremenu tehnologiju

Ritam današnjeg života zahteva automatizaciju mnogih procesa, za neprekidno pružanje vazdušne razmene u prostoriji. Savremeni sistemi ventilacije i klimatizacije su odvojena proizvodnja, koja svakako snabdeva kiseonik.

Vazduh pomoću otvorenih prozora pogodan je za ugodan život izvan metropole. Poželjno je samo da nema jakog vjetra, hladnog i kiše. U svakom slučaju, penetracija prašine i formiranje niskotonca - sastavni dio primitivne ventilacije.

Ventilacija je ekstremna

Varijante ventilacije

Sistem za ventilaciju i klimatizaciju koristi se za konstantno menjanje vazduha "izduvnih gasova" svežem, obogaćen kiseonikom.

Ovo se dešava na nekoliko načina:

  • prirodan;
  • veštački ili mehanički;
  • klima uređaj.

Nizak trošak ventilacije

Prirodna izduvna ventilacija zasniva se na razlici između unutrašnje i spoljašnje temperature. U skladu sa SNiP 41-01-2003, vazduh se uvodi kroz ventilacione otvore dnevnih soba i uklanja se kroz izduvne rešetke kupatila, toaleta i kuhinja. Brzina razmene vazduha je podešena u zavisnosti od veličine sobe.

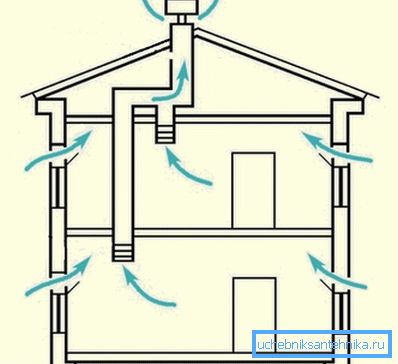

Tok vazduha tokom prirodne ventilacije

Na početku ere masovne gradnje, višenamjenske zgrade bile su opremljene ventilacijom sa pojedinačnim izduvnim kanalima. Povezani su sa zajedničkim izduvnim rudnikom ili kolektivnim kanalom na tavanu. Ovakva šema i dalje postoji na 5 spratova.

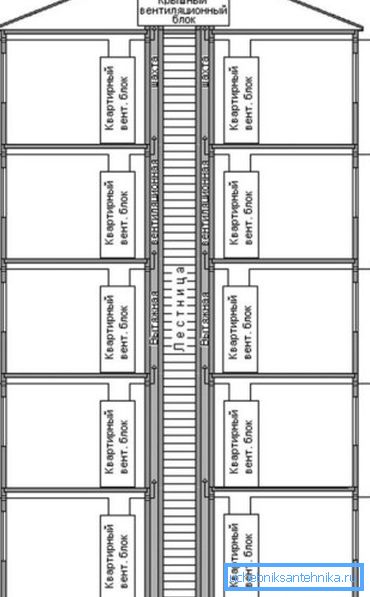

Šema povezivanja pojedinih izduvnih kanala sa zajedničkim

U neboderima, horizontalne osovine su se približavale zajedničkom vertikalnom kanalu. Vazduh je tekao u njima od vertikalnih kanala na svakih 4-5 spratova. Inače, savremeni sistemi za ventilaciju - vazdušni kanali, koji formiraju neku vrstu blokova.

Kroz izduvne rešetke iz svakog stana na lokaciji vazduh ulazi u bočne grane. Sa nivoa međuslojnog preklapanja, koji se nalazi na višem nivou, protok vazduha iz "priključaka" ulazi u centralni autoput.

Pravac kretanja izduvnog vazduha kroz rešetku izduvnih gasova

Ovo inženjersko rešenje je manji i bezbedniji od pojedinačnih kanalnih šema. Ima najbolju aerodinamičku i požarnu karakteristiku.

Da bi se izbegli gubici toplote, opremljeni su odgovarajući tepisi u visini do 1,9 m. Ovde se kreće tok iz zajedničkih vertikalnih kanala. Napolju se prikazuje kroz nekoliko (u zavisnosti od broja ulaza) izduvnih vratila.

Ventilacijska shema zgrade visokog stepena

Obratite pažnju! Oprema za ventilaciju treba da bude okomita na uzdužnim zidovima. To se postiže slobodnim kretanjem protoka vazduha.

Prednosti prirodne ventilacije uključuju:

  • jednostavnost uređaja;
  • niski troškovi;
  • mogućnost ventilacije velikih površina velikom disipacijom toplote.

Mane takve infiltracije su:

  • u odsustvu vlage;
  • gubitak toplote;
  • pojava nacrta;
  • nedosljednost procesa;
  • odsustvo uređaja za prašenje.

Da biste se suočili sa nedostacima prirodne ventilacije, pomognete ulaznim uređajima koji se jednostavno instaliraju sopstvenim rukama. Nalaze se na prozorima i zidovima nosača i omogućavaju vam podešavanje jačine, jačine i pravca protoka vazduha. Dizajn takvih uređaja minimizira buku koja prodire sa ulice.

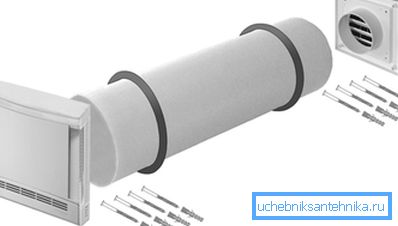

Za postavljanje dovoda dovoljno je bušiti zid

Spoljašnja rešetka sprečava odlaganje ulomaka u kanal, gde protok vazduha "usporava" i normalizuje temperaturu. Ventil, koji se nalazi na unutrašnjoj površini zida / prozora, opremljen je damperom koji reguliše protok vazduha. Lokacija uređaja u neposrednoj blizini radijatora, omogućava vam da dobijete već zagrejani vazduh.

Kada je veštački bolji

Alternativa prirodnoj je mehanička - ventilacija usisavanja, izduvnih gasova ili mješavine. Ako se kretanje vazduha u prirodnim sistemima ventilacije javlja zbog razlike u temperaturi i pritisku, onda veštački ne zavisi od ovih faktora.

Opšti sistem ventilacije i klimatizacije

Izvodi se uz upotrebu različitih uređaja, koji u principu nisu prisutni u sistemu prirodnog ventilacije:

  1. Motorizovani vazdušni ventil.
  2. Grejač vazduha koji se koristi tokom hladne sezone. Za male prostorije, preporučljivo je koristiti električni grejač, ali za zagrijavanje površine više od 100m2 voda će biti profitabilnija. Značajne uštede donose ugradnju ventilacionih i klima uređaja pomoću razmenjivača toplote. U ovom uređaju, spoljašnja hladnjača se zagreva izmenom toplote sa zagrejanim izduvnim vazduhom, bez mešanja.
  3. Fan - daje svež vazduh i stvara potreban pritisak u sistemu.
Lokacija ventilatora u kanalu
  1. Muffler. On potiskuje dodatne buke u vazdušnim kanalima napravljenim od ventilatora.
  2. Vazdušne kanale kroz koje se vazduh isporučuje u prostorijama. Cevi formiraju mrežu za instalaciju čija se tijela, okreta i adapteri koriste. Prilikom selekcije poprečnog preseka se uzima u obzir brzina razmjene vazduha i brzina protoka vazduha.

Obratite pažnju! Fleksibilni vazdušni kanali za ventilacione sisteme čine harmonika koja olakšava njihov transport i ugradnju. Ali valovita površina je izvor visokog aerodinamičkog pritiska. Zbog toga se koriste samo u malim dužinama.

  1. Distributeri vazduha koji distribuiraju i distribuiraju protok vazduha u različitim prostorijama. Uređaj se može napraviti u obliku stropnih difuzora ili okruglih / pravougaonih rešetki na zidu ili plafonu.
Na fotografiji - uobičajeni difuzor
  1. Električni štit - vrsta sistema daljinskog upravljanja. Elementarna opcija je prekidač sa indikatorom za uključivanje / isključivanje ventilatora. Složeniji dizajn uključuje elemente za automatizaciju pomoću higrostata, termostata, senzora pritiska i sl. Ovo vam omogućava da podesite funkciju cijelog sistema kanala i neprekidnog ventilacionog sistema, na primjer, da automatski uključite grejač kada hladni vazduh toka, da biste pratili stanje filtera , regulišu rad ventila.
Automatski ventilacioni sistem

Legat Vilijskog nosioca

Početkom dvadesetog veka, američki inženjer Kerrier je shvatio ideju hlađenja sobe. Savremene jedinice dodatno čiste (90%), toplo, hidratizuju, dezinfikuju vazduh.

U uslovima jednog apartmana, vikendice i prostorija do 100 m2 koristite kondenzacione jedinice za domaćinstvo kapaciteta 2-7 kW.

Njihovo "punjenje" uključuje mehanizme:

  • ventilacija;
  • grubo i fino čišćenje, zaustavljanje do 90% prašine;
  • hidratantni;
  • grejanje od centralnog ili autonomnog grejanja;
  • smanjenje buke;
  • oporavak (opciono).

Klima uređaji su podeljeni u dva tipa:

  1. Voda hlađena. Oni su moćni, njihovi blokovi mogu biti na bilo kojoj udaljenosti, jedni drugima, ohlađeni tekućom vodom. Neprijatno je visoka cena jedinice, složeni proračun i instalacija.
  2. KKB sa vazdušnim hlađenjem. Primenili su princip split sistema. Prednosti uključuju jednostavnu instalaciju i nisku cenu, nedostaci su mala snaga.

Korišćenjem split ili multisplit sistema donosi određene prednosti - tihi rad, daljinski upravljač. Nedostaci treba pronaći u poteškoćama instalacije ili problemu postavljanja kompresorske jedinice. Sistemska jedinica za podelu ne daje svež vazduh u prostoriju. Multi opcija, koja ima povezani sistem od nekoliko blokova, može propasti ako se samo jedan od njih razbije.

Sprat split sistem

Kako bi se izbjegle nedostaci koji su inherentni u obe opcije, predlaže se rad sistema ventilacije i klimatizacije na osnovu kanala KKB. U tom slučaju, vazdušni kanal priključen je na unutrašnju jedinicu klima uređaja. Dizajn će sakriti lažni plafon.

Takva simbioza će omogućiti dodavanje kiseonika, istovremeno hlađenje / grejanje, čišćenje, dezinfekciju i vlaženje. Kao rezultat toga, jedan KKB će uspešno poslužiti nekoliko soba. Jedini i sumnjivi nedostatak je potreba za ugradnjom pre unutrašnjeg uređenja.

Split sistemi mogu uključiti mnogo veći broj kanala.

Vlaženje vazduha

Funkcija ovlaživanja u klima uređajima je na početku, a vlaga se uzima iz atmosfere. Kod rada ventilacionih cijevi, ovaj problem zahtijeva originalno rješenje - čuvanje vlage u centralnom kanalu.

Kanalizatori za vazduh za ventilacioni sistem zasićuju ulazni vazdušni mlaz sa vodenim aerosolom, koji naknadno isparava. Uređaji koji pretvaraju vodu u maglu - špricevi za prskanje ugrađuju se u paralelni glavni kanal. Evo zamka za kapanje.

Donesite dlan u paru ove pare, i ostaće suv!

Drugim rečima, deo ulaznog vazduha iz glavne ventilacione cevi ulazi u paralelni deo. Odatle je već vlažno, spaja se sa glavnim tokovima. Prečnik kapi magline je zanemarljiv - 1-5 mikrona, što doprinosi njihovom potpunom isparavanju, bez tropskog efekta.

Kontrola ventilacije i klimatizacije

Uputstva za održavanje vazdušnih kanala i klima uređaja u skladu sa GOST 12.4.021-75 uključuju:

  1. Sezonski pripremni rad za lansirni sistem.
  2. Priprema za rad u određenom režimu.
  3. Započnite i zaustavite sistem.
  4. Kontrola procesa ventilacije.
  5. Popraviti struju i planirati.

Rad u zimskom periodu karakterišu rad na izolaciji prostora, mijenjanju ulja na niske temperature, integritetu sistema i grejača. Posebna pažnja posvećena je mogućim hitnim slučajevima vezanim za prekid snabdevanja toplotom.

Sistemi ventilacije zahtevaju konstantnu pažnju.

U toploj sezoni posebna pažnja posvećena je hladnom dovodu vazdušnih kanala - izgradnji tendi, bijelim pranjem zagrejanih površina. Provjerite neutralni položaj svih upravljačkih ručica, čistoću unutar zračnih kanala, nepropusno zatvaranje vrata.

Održavanje sistema ventilacije i klimatizacije takođe uključuje održavanje i remont. Rutinski popravci imaju za cilj uklanjanje manjih oštećenja i zamjenu dijelova.

Propast velikih komponenti i sklopova zahteva kapitalnu intervenciju. U tom slučaju se delimično demontaža vrši uklanjanjem loma na licu mesta ili otpremom u fabriku.

Sumirajući

Savremena ventilacija i klimatizacija kuće je jedinstvena prilika za obezbeđivanje kiseonika. Svako može izabrati optimalno rješenje za pitanje udobnog boravka kod kuće. Nadležna instalacija i kontrola sistema vazdušnih kanala omogućavaju vam da ovaj proces kontinuirano.

Ako ste se opredelili za klima uređaj, video u ovom članku će vam reći o tačkama koje svaki kupac treba da zna.
