Sistemi ventilacije: glavna klasifikacija, princip rada i

Iz ovog članka ćete saznati kako su uređeni sistemi ventilacije u zdravstvenim ustanovama i njihovim kućnim kolegama. Pored toga, razmatramo klasifikaciju sistema odgovornih za zamjenu vazduha unutar vazduha i koji tip je poželjniji za upotrebu u određenim uslovima.

Istorija rada više ili manje efikasnih šema ventilacije je viševekovni vremenski period. Na kraju krajeva, čak i drevni Rimljani su imali ideju da se svež vazduh u zatvorenim prostorima može dobiti u potrebnoj količini.

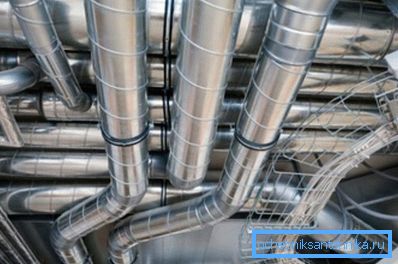

Vazdušni kanali u industrijskim sistemima

Od tada je prošlo mnogo vremena, a tehnologije su se razvile, postale su složenije i efikasnije. Kao rezultat, na tržištu postoji mnogo rješenja, zasnovanih na različitim principima djelovanja i koje karakterišu različiti parametri.

Šta, i na osnovu kojih razloga, birati između opsega predloženih tehnologija?

Potreba za efikasnom i efikasnom ventilacijom

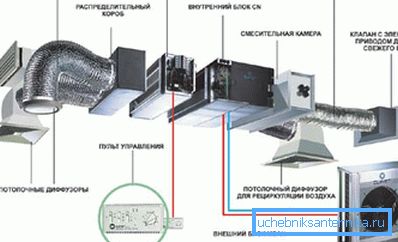

Elementi kao deo industrijskog prisilnog i izduvnog sistema

Pre nego što odlučite koja oprema za ventilacione sisteme je relevantna u određenom slučaju, razmotrite princip o načinu razmene vazduha u zatvorenim prostorijama i kakva je potreba za ovim procesima.

Priručnik za rukovanje većim dijelom šema za razmenu vazduha zasniva se na pomjeranju volumena iscrpljenog vazduha sa novim volumenom.

Delovanje nekih sistema zasniva se na razlici pritiska vazduha unutar i izvan zgrade. Ostali krugovi rade sa ventilatorima koji izvlače izduvni zrak spolja, dok se sveži zrak isporučuje spolja radi zamjene. I jedna i druga šema mogu se primeniti sopstvenim rukama u kući ili u stanu.

Dakle, odlučili smo se o principu akcije, a sada ćemo odlučiti kako je neophodna ventilacija zatvorenih prostora i kakve prednosti pruža.

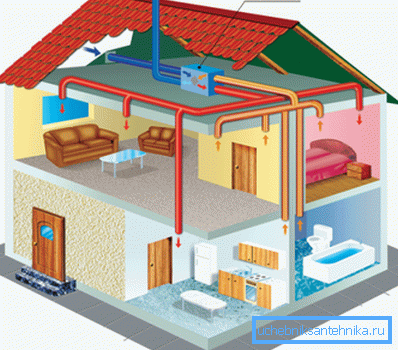

Ventilacija na bazi primjene toplotnog izmjenjivača

Tokom rada određenih prostorija, u vazduhu je u kombinaciji sa malom količinom kiseonika previsok nivo toplote i vlage. Pored toga, u izduvnom vazduhu postoji višak koncentracije ugljen-dioksida i drugih nevidljivih zagađujućih materija. Još jedna važna vrsta zagađenja je prašina, koja se akumulira u zatvorenom i podrazumijeva potrebu za blagovremenim uklanjanjem.

Gotovo sve vrste ventilacionih sistema poznatih danas su dizajnirane da uklone štetne nečistoće i poboljšaju kvalitet vazduha. Pored toga, upotreba ventilacije dizajnirana je tako da obezbeđuje optimalne sanitarne i higijenske uslove, uključujući prihvatljivu temperaturu, vlagu i protok saobraćaja.

Važno: Visoka kvaliteta vazdušne razmene u sobi obezbeđuje se redovnim održavanjem ventilacionih sistema.

Glavna klasifikacija ventilacionih uređaja

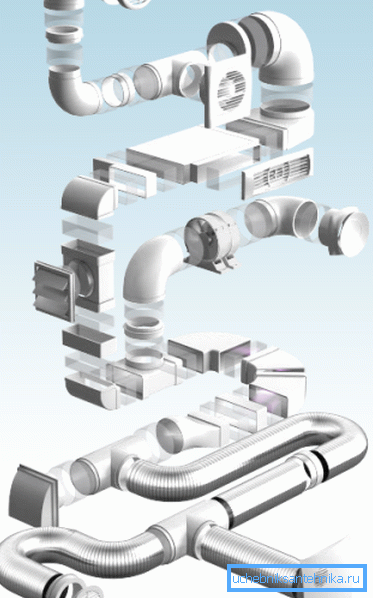

Šema organizacije jedinstvenog sistema plastičnih kanala i pomoćnih elemenata

Norme intenziteta razmene vazduha se regulišu sanitarnim pravilima i pravilima (San Pin) i pravilima i propisima o izgradnji (SNiP).

Prilikom projektovanja ventilacionog sistema uzimaju se u obzir sljedeći parametri:

  • performanse (kretanje vazduha u m / h);
  • brzina protoka kanala (m / s)
  • radni pritisak (Pa);
  • snaga grijača (kW);
  • maksimalni nivo buke (dB).

Moderna klasifikacija ventilacionih sistema podrazumeva podelu u tipove u skladu sa sledećim kriterijumima:

  • u skladu sa metodom kretanja vazdušnih tokova - ventilacija prirodnog (pasivnog) i prisilnog (mehaničkog) tipa je različita;
  • u skladu sa metodom organizacije - snabdevanje i ispuštanje;
  • na osnovu karakteristika dizajna - kanale i kanala;
  • u skladu sa svrhom - lokalnom, opštom razmjenom, hitnom i dimom.

Dizajn i proizvodnja ventilacionih sistema zasniva se na količini vazduha po osobi na sat. Na primjer, s obzirom na parametre skloništa za zrakoplov, potrošnja zraka po osobi je oko 2,5 kubičnih metara u satu, dok se u urednoj prostoriji ovi parametri povećavaju na 20 m ?.

Razmotrite ove modifikacije sistema ventilacije detaljnije.

Prirodna i prisilna ventilacija

Kao što je već pomenuto, moderni sistemi ventilacije podijeljeni su u prirodne i prisilne modifikacije.

Koja je razlika i koja je pogodnija za uređenje tih ili drugih prostorija u zatvorenom?

  1. Prirodna ventilacija radi zbog razlike u pritisku unutar i izvan objekta.. Izduvni vazduh se ispušta kroz poklopac, dok se priliv vrši kroz posebne ulazne cevi ili kroz propuštanje u predsoblju prozora i vrata.

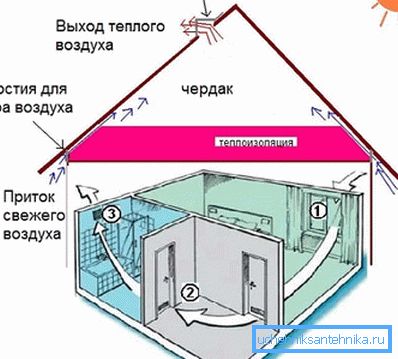

Šema primene prirodne ventilacije

Sistemi prirodnog (pasivnog) tipa, pak, podijeljeni su u sljedeće modifikacije:

  • Organizovana ventilacija - uključuje razmenu vazduha uređaja kroz specijalno pripremljene otvore za dovod i izduvavanje. Ovakav sistem ne samo da zameni izduvni vazduh sa dovodnim vazduhom, već i da podesi intenzitet protoka.
  • Neorganizovana ventilacija pretpostavlja prisustvo kapuljače bez dovodnog vazduha (njegova funkcija će se obavljati otvorenim ventilom ili prazninama u predsoblju prozora i vrata).
  1. Mehanička (prisilna) ventilacija podrazumeva kretanje vazduha stvaranjem razlika u pritisku pomoću ventilatora ili ejektora.

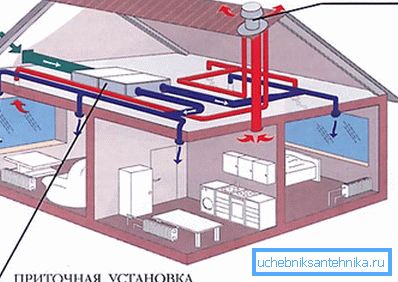

Šema organizacije prisilnog vazduha u privatnoj kući

Šema je efikasnija u odnosu na pasivnu varijantu, jer radi bez obzira na klimatske uslove izvan zgrade.

Važno: Zbog korištenja posebnih elektronskih uređaja postaje mogućno dispečiranje ventilacionih sistema i automatske kontrole u kombinaciji sa efikasnošću kontrole osnovnih parametara zračenja u prostoriji.

Klasifikacija sistema po vrstama organizacije razmjene vazduha

  • Lokalna ventilacija - Ovo je šema snabdevanja vazduhom u kojoj se vazduh isporučuje u određenim predelima prostorije, dok se izduvni vazduh iz ovih prostora uklanja. Tipičan primer takve šeme za implementaciju vazdušne razmene je kuhinjski poklopac postavljen iznad peći.

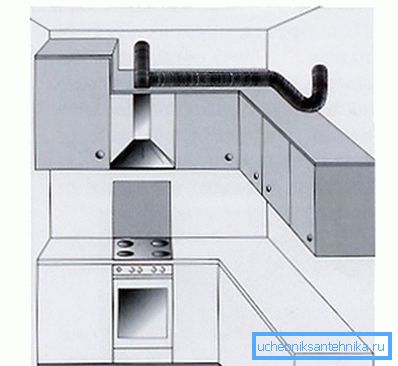

Kuhinja kao primjer lokalne ventilacije

Pored domaće upotrebe, takva šema je pronašla široku primenu u ventilaciji industrijskih prostorija gdje je potrebno ukloniti zagađeni vazduh sa jedne ili druge proizvodne lokacije.

  • Ventilacija tipa obične razmene Namijenjen je jednako efikasnom održavanju parametara vazduha u cijeloj prostoriji, bez obzira na njegove parametre.

Takve šeme najčešće se koriste u uređenju poslovnog prostora i maloprodajnog prostora.

  • Sistemi protiv dima instaliran u okviru zaštite od požara u prostoriji.

Sistemi za uklanjanje dima u slučaju neovlašćenog paljenja ističu proizvode sagorevanja, omogućavajući ljudima u prostoriji da evakuišu i evakuišu vrijednu imovinu koja može biti oštećena u vatri.

  • Sistemi ventilacije u hitnim slučajevima koristi se u područjima gdje postoji povećana verovatnoća neočekivano puštanje štetnih ili potencijalno opasnih supstanci u količini koja prelazi MPC standarde.

Hitnu ventilaciju karakterišu povećane performanse i omogućava vam da uklonite višak gasa u najkraćem mogućem roku. Instalacije ovog tipa se instaliraju i koriste isključivo na industrijskim postrojenjima.

Oprema koja se koristi u ventilacionim sistemima

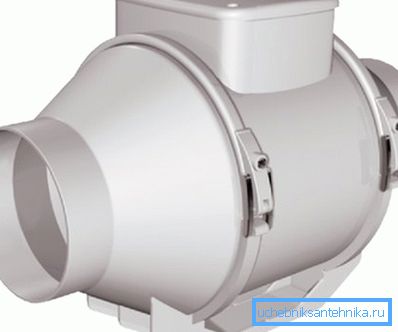

U izduvnom ventilatoru za foto-kanal

Oprema i pribor za ventilacione sisteme na tržištu predstavlja širok spektar uređaja, među kojima napominjemo sledeće kategorije:

Ventilatori - mehanički uređaji za sečenje koji uvlače vazduh u ventilacione kanale.

U skladu sa projektnim i operativnim karakteristikama, ventilatori su podeljeni u sledeće modifikacije:

  • kanal (pravougaoni i okrugli);
  • diametarski (tangencijalni);
  • aksijalni (aksijalni);
  • radijalni (centrifugalni);
  • krov.

Razmotrite glavne tipove ovih uređaja što je detaljnije moguće:

  • Aksijalni, ili kako se zovu aksijalni ventilatori, pronašli su aplikaciju u najjednostavnijim kućnim poklopcima.

Takvi uređaji se razlikuju po niskoj cijeni. Dizajn je spoljno kućište, unutar kojeg se nalazi električni motor i radno kolo, koje pogoni vazduh. Uprkos jednostavnosti dizajna, ventilatori ove vrste imaju veću efikasnost u poređenju sa analogama, različito uređeni.

Instalacija centrifugalnog tipa
  • Radijalni (centrifugalni) ventilatori se široko koriste u izgradnji industrijskih sistema. Ovi uređaji karakterišu pouzdanost i kao rezultat dugačak resurs.

Dizajn uređaja je spiralno kućište i propeler koji se nalazi u njemu, okrećući oko svoje ose. Vijak okreće protok vazduha koji se baca u kanal pod dejstvom centrifugalne sile.

  • Tangentni (diametarski) ventilatori su još jedna vrsta industrijskih instalacija. Uređaj izgleda kao zatvoreni dizajn sa priključcima za ulaz i izlaz vazduha. Takve instalacije montiraju se u sisteme za klimatizaciju i toplotne zavese. Uobičajeno je da je jedinica instalirana u rupturi kanala.

Pored duvaljki, u ventilacionim sistemima se koriste sledeći elementi:

  • Zračni kanali - cevi sa pravougaonim ili okrugli presek, povezani u jednoj konstrukciji pomoću slavina i specijalnih dodataka za montažu.
  • Profili za ventilacione sisteme - su metalni vodiči sa montažnim perforacijama na kojima su montirane sve komponente.
  • Zvučni atenuatori i materijali za zvučnu izolaciju - koriste se za smanjenje nivoa buke tokom rada sistema.
  • Filteri za ventilacione sisteme su širok spektar uređaja koji se ugrađuju na ulaznom kanalu i sprečavaju ulaz prašine i drugih zagađivača u prostoriju.
  • Vazdušni grejači - mogu se koristiti u ventilacionim sistemima i potpuno zameniti grejanje. Uz konvencionalne grejače, recuperatori se sve više koriste u ventilaciji, što omogućava smanjenje troškova grijanja vazduha smanjenjem potrošnje energije.

Zaključak

Dakle, razmotrili smo karakteristike sistema ventilacionih uređaja. Štaviše, saznali smo koja oprema se koristi u implementaciji određenih šema. Ove informacije se mogu primijeniti u praksi, na primjer, pri uređivanju ventilacije u kući.

Imate li pitanja? Vi ćete naći više korisnih informacija gledajući video u ovom članku.
