Sistem ventilacije uređaja - imenovanje, osnovni i dodatni

18-04-2018
Ventilacija

Živite u prirodi, praktično ne razmišljate o ventilaciji, ponekad je dovoljno da kuća napravi najjednostavniju konstrukciju. Još jedna stvar je kada morate provesti radno vrijeme u gradskim uredima, čiji prozori gledaju na put. U ovom slučaju, otvaranje prozora ne samo da ne omogućava pristup svežem vazduhu, ali, obratno, samo otežava atmosferu u prostoriji.

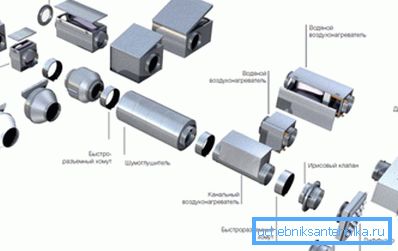

Kompleksni ventilacijski sistemi uređaja

Svrha

Danas je nemoguće zamisliti bilo koju proizvodnju bez ventilacije, kao i prostorije u stanu ili kući.

Njegova upotreba je prilično opsežna, a oprema, mada različita u različitosti, ali u stvarnosti se sastoji od tri glavne grupe koje su uključene:

  • stvaranje vazdušnog toka;
  • tretman vazduha;
  • distribucija vazduha u svim prostorijama.

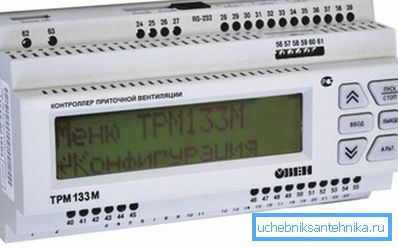

Kontroler ventilacionog sistema ventilacionog sistema

Odvojeno treba identificirati dodatne komponente za ventilacione sisteme, koje se mogu smatrati integralnim dijelom njih, što može negirati neželjene efekte rada:

  • vatrogasci;
  • toplotna izolacija;
  • prigušivači.

Savjet: svi složeni sistemi za ventilaciju moraju biti opremljeni automatizacijom.

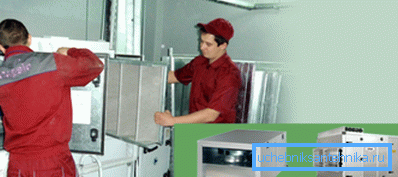

Servis i dijagnostika ventilacionih sistema

Struktura

Oprema zavisi od vrste ventilacije. Na primjer, unos se sastoji od elemenata koji:

Napravite vazdušne struje Glavni element svih mehanizama je ventilator koji može biti različit i koristi se za takve sisteme ventilacije:
  • izduvni gas;
  • priliv;
  • prisilni zrak i izduvni sistem.

Uz njihovu pomoć, moguće je napraviti vazdušne zavjese i mogu se ugraditi na krovove iu ventilacione kanale.

Procesni vazduh Ovi sistemi mogu biti odvojeni i čine dio većih mehanizama:
  • ovlaživači su dio velike jedinice;
  • vazdušni hladnjaci su deo klima uređaja;
  • filteri - elementi drugih uređaja;
  • grejači vazduha su deo ventilacionog sistema.

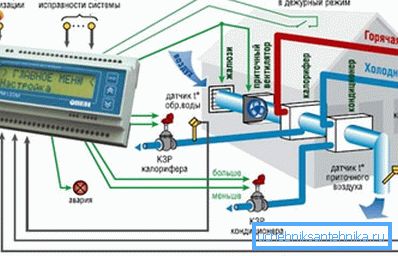

Dispatching ventilacionih sistema omogućava vam da na vreme odgovorite na greške.

Za distribuciju protoka vazduha koristeći sledeće delove ventilacionih sistema:

  1. Distributer zraka:
  • mlaznice sa mlaznicama;
  • rešetke;
  • perforirani paneli;
  • plafonjere;
  • slot uređaji.
  1. Vazdušni kanali.
  1. Uređaji regulacionog i blokirajućeg tipa - ventili, dijafragme.

Glavni elementi ventilacionog sistema

Kao i kod bilo kog dizajna, njegov pravilan rad mora biti osiguran od strane svojih pojedinačnih elemenata, koji mogu samostalno raditi ili biti sinhronizovani sa ostalim putem automatizacije:

  1. Maska za usisavanje vazduha Prvi prihvata čist vazduh koji dolazi spolja, njegova cijena zavisi od veličine i materijala. Najčešće je pravougaone ili okrugle, tu su i ovalne ili prilagođene. Njihov zadatak nije samo dekorativan već i praktičan - kako bi zaštitio ventilacijski sistem od različitih zagađivača, kao i padavina.
  1. Ventil za vazduh Dizajniran je tako da kontroliše protok vazduha i sprečava ulazak vazduha u sistem ako je isključen. Posebno je potrebno tokom hladne sezone, u suprotnom zamrzavanje vazduha i snijega pada u kuću i stan. Možete ga lako instalirati svojim rukama.

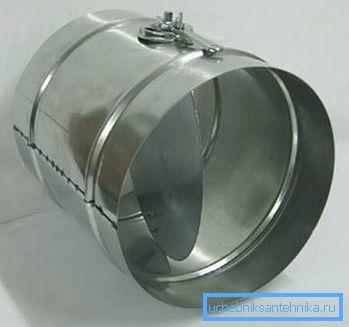

Na slici - ventil za gašenje ventilacije

Najčešće, u sistemima ventilacije svežeg vazduha, ventil se sinhronizuje na ventil pomoću električnog pogona, automatizujući njegovu kontrolu. Ako se grejač uključi - ventil se otvara, kada se isključi - zatvara se.

  1. Vazdušni filter važan element sistema, zaštititi ga od puževa, prašine, insekata i prljavštine. Tipično se koristi gruba čišćenje, sposobna za zarobljavanje čestica od 10 mikrona Materijal filtera u ovom slučaju je akril. Ukoliko je potrebno, povećajte zaštitu ventilacionih zgrada preporučuje postavljanje finog filtera koji odlaže čestice veličine do 1 mikrona, kao i izuzetno fine filtere koji ne dozvoljavaju da čestice padnu na 0,1 mikrona.

Savet: pratite uređaj i očistite ga od prašine i prašine svakog meseca.

Preporučujemo instalaciju senzora pritiska za dijagnozu filtera, koji može da prati razliku u pritisku vazduha na ulazu i izlazu ventilacionog sistema.

Ručno periodično čišćenje ventilacionih sistema
  1. Fan koristi se u svim prisilnim sistemima za razmenu vazduha i statičkom pritisku u sistemu ventilacije. Ima dva glavna parametra - zapreminu isporučenog vazduha i pritisak. Prema dizajnu, oni mogu biti aksijalni i centrifugalni.

Prvi je dobio odobrenje od kupaca zbog svoje pouzdanosti i visokih performansi. Nedostatak je što oni stvaraju nizak ukupan pritisak, zbog čega se brzina protoka vazduha u kanalima za namotavanje značajno smanjuje. U ovom slučaju preporučujemo korišćenje radijalnih modela ventilatora koji mogu stvoriti protok visokog pritiska.

Savet: najnoviji modeli evropskih proizvođača ventilacionih uređaja zadovoljni su malim šumama i malim dimenzijama.

  1. Vazdušni kanali dizajniran da distribuira tretirani vazduh kroz zgradu nakon što napusti prigušivač.

Ujedinjeni su u mreži koja se sastoji od:

  • okreće;
  • adapteri;
  • tees.

Njihov izbor vrši:

  • površina poprečnog preseka - to zavisi od potrebne izmjene vazduha, koja se određuje izračunom, kao i na maksimalno utvrđenu brzinu vazduha;
  • oblik - okrugli ili pravougaoni, manje ovalni;
  • krutost - fleksibilna, polupleksibilna i kruta.

Savjet: tokom rada mora se poštovati dozvoljena brzina u sistemu za ventilaciju, inače će kanal postati izvor buke.

Cirkulacioni kanali su napravljeni od pocinkovanog lima, mogu biti pravougaoni ili okrugli. Za određene uslove mogu proizvoditi nerđajući čelik.

Rekonstrukcija ventilacionih sistema omogućava poboljšanje rada.

Polu-fleksibilni i fleksibilni vazdušni kanali su izrađeni od višeslojne aluminijumske folije, okruženi su poprečnim presekom, što je olakšano okvirom od čelične žice, uvijene u spiralu. Ovaj dizajn je pogodan za transport, jer se može sklopiti "harmonika".

Nedostatak je visoka aerodinamička otpornost zbog neujednačene unutrašnje površine, tako da ih treba koristiti na projektima male dužine.

Dodatno

Grejači
  1. Mogu biti električni i vodeni.
  2. Vazdušni grejači se koriste za grejanje i klimatizaciju vazdušnih masa u kanalskim sistemima.
  3. Karakteristike uređaja:
  • ugradnja se vrši u okruglom ili pravougaonom kanalu u zatvorenom prostoru;
  • sposoban raditi na temperaturama u rasponu od - 40 ° S - + 40 ° S;
  • klasa električne izolacije IP 40;
  • u vazduhu ne bi trebalo da budu čvrste, lepljive ili vlaknaste eksplozivne supstance.
  1. Preporučuje se ugradnja kanalskih grejača kako bi se povjerili stručnjaci. U ovom slučaju biće moguće postići ravnomernu distribuciju vazduha kroz svoj poprečni presek. Između najbližeg okreta kanala i grijača trebalo je da bude najmanje 3 dijametra drugog.
  2. Možete instalirati uređaje u horizontalnom ili vertikalnom kanalu. Zapamtite, kada je ventilator isključen, zabranjeno je zagrevanje grejača.
  3. Za podešavanje grejne energije često se koriste tiristorski regulatori.
Hladnjaci
  1. Koriste se za hlađenje dolaznog čistog vazduha.
  2. Da smanjite temperaturu protoka pomoću različitih hladnjaka:
  • voda;
  • rashladno sredstvo;
  • etilen glikol.
Recuperator Dizajniran za mešanje dva toka zraka - koji dolaze spolja i vraćaju se iz sobe. Pomaže u smanjivanju troškova grejanja vode tokom hladne sezone i smanjenju temperature vazduha u vrućem vremenu.
Muffler Neophodan dio ventilatora koji kontroliše nivo buke kako bi povećao udobnost u prostoriji za rad ili odmor.

Izvor buke u ventilatoru je svako oscilatorno pokretanje:

  • aerodinamički;
  • mehanički.

Zvučni atenuatori se dele na:

  • lamelarni;
  •  cevasti.

Njihova glavna prednost je površina, obložena materijalima koji apsorbuju zvuk.

Instalacija i podešavanje ventilacionih sistema od strane specijalista

Zaključak

Prilikom projektovanja ventilacionog sistema neophodno je razumeti ne samo svoju namjenu, već i uređaj. Zatim će biti lakše znati gde, šta i gde će se elementi instalirati, i za šta će se oni koristiti u budućnosti. Konvencionalno, neke od njih možemo povezati sa glavnim, a druge sa dodatnim.

Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
