Sistem filtracije: svrha, uređaj, ispitivanje uzoraka

Kako funkcioniše sistem za filtriranje? Za šta se može koristiti? Kako je obezbeđeno čišćenje filtera? Pokušaćemo da odgovorimo na ova pitanja i u isto vreme upoznamo čitaoca sa nekoliko konkretnih primera ove vrste opreme.

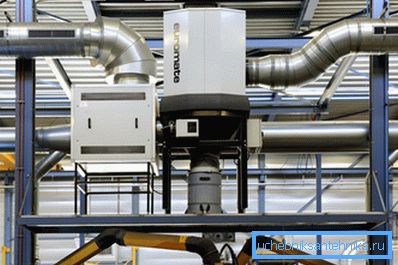

Jedinica za filtriranje izduvnih i izduvnih gasova

Šta je to

Princip rada

Ovo je naziv tehnike koja je osmišljena da pročisti vazduh od potencijalno štetnih nečistoća za zdravlje ljudi i njihove performanse (pogledati i članak Ventilacija sa rekuperacijom toplote: uređaj, procena performansi, nezavisna proizvodnja).

Klasični ventilacioni sistem obavlja ovu funkciju izmenom vazduha sa okolinom. Nasuprot tome, oprema za filtriranje funkcioniše u zatvorenom ciklusu: očišćeni vazduh od zagađenja vraća se u istu prostoriju u kojoj je izabrana.

Navedite: stacionarna jedinica za filtriranje može i dalje izvršiti delimičnu izmjenu vazduha sa ulicom. Budući da, pored zasićenja vazduha mehaničkim zagađenjem, mnoge industrije su povezane sa promjenom njegovog hemijskog sastava, i dalje je potrebno obnavljanje atmosfere u radionici ili radionici.

Filtriranje se vrši mehanički, sa prolazom vazduha kroz celulozne filtere. Filtri po pravilu filtriraju do 99% zagađivača. Minimalna veličina čestica zadržanih tokom filtracije je 0,3-0,05 mikrona.

Područja primjene

Gde se može koristiti sistem filtriranja?

Uopšte, u svim oblastima industrije gde tehnologija proizvodnje podrazumijeva zagađenje vazduha prašinom, dimom i aerosolima.

  • U mašinstvu i automobilskoj industriji, filtracija vazduha je neophodna tokom operacija zavarivanja, tokom peskarenja čeličnih konstrukcija i tokom njihovog slikanja.
Zavarivanje u okruženju argona. Dim iznad šavova nije toliko dobar za zdravlje zavarivača.
  • U metalurgiji, vazduh je zagađen oksidacijom ugljenika i drugih nečistoća duvanjem vazduha kroz rastopljeno gvožđe, tokom hladne i vruće deformacije valjanih proizvoda, tokom sagorevanja termalnih masti na cevi tokom valjanja itd.
  • Hemijska industrija ne treba uvoditi: proizvodnja plastike, mineralnih đubriva ili sumporne kiseline u vazduhu, iskreno, ne ozonise.
  • Ovako nevino područje kao farmaceutski proizvodi - a to su obilježili tehnološki procesi sa povećanom proizvodnjom prašine: kada su tablete suve, vazduh je zasićen velikom količinom suspenzija.
  • Obradom drveta praćeno je formiranje ne samo strugotina i piljevine, već i najmanja drvena prašina koja se nalazi u respiratornom traktu.
  • Na listi se može uključiti i proizvodnja boja, lakova, građevinskog materijala, proizvodnje nameštaja: dio operacija prati značajno zagađenje vazduha u industrijskoj zoni.
  • Konačno, modul filter-ventilacije se već dugi niz godina koristi u sistemu civilne zaštite kako bi zaštitili skloništa od toksičnih supstanci i radioaktivne prašine. Međutim, ovi uređaji su imali malo zajedničkog sa modernim industrijskim instalacijama: umesto samočišćavajućih celuloznih filtera korišteni su jednokratni materijali koji koriste aktivni ugljen.
Instalacije za skloništa za bombe.

Uvod u ponude na tržištu

Hajde da istražimo nekoliko rečenica modernog tržišta.

EDS

Pod ovim lakonicnim imenom skriva moćan industrijski sistem za prečišćavanje vazduha kompanije Plymovent Group.

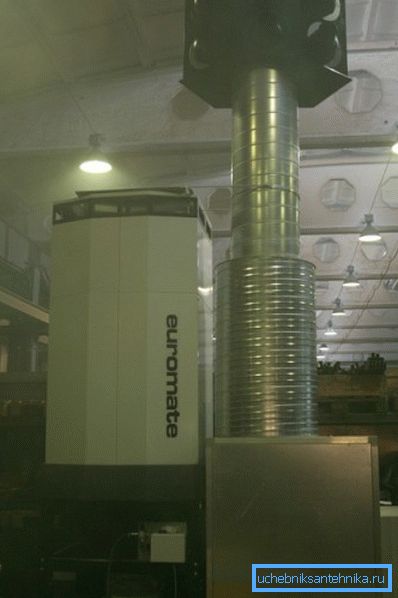

Instalirajte EDS.

Nudimo njegove glavne karakteristike.

Parametar Značenje
Ukupna zapremina vazduha se pomerila 198.000 m3 / h
Opseg vazdušnog toka 50 m
Dimenzije instalacije 2340x1100x5425 mm
Performanse filtera 9000 m3 / sat sa ukupnom površinom od 150 m2
Kapacitet ventilatora 11.000 m3 / h
Električna energija 7500 vati

Isporuka uključuje kompletan set opreme i hardvera za puštanje u pogon instalacije. Isporuka - u poluproizvedenom obliku, na četiri palete. Skupština zahteva minimalnu kvalifikaciju i može se izvršiti ručno pomoću minimalnog skupa alata.

Nuance: za pokretanje paleta sa instalacijom i dalje je potrebna oprema za utovar. Njihova ukupna težina je 860 kg.

PMSF-1

Ovo je naziv mobilne jedinice za filtriranje koje proizvodi domaći JSC SovPlym. Uređaj je sposoban za filtriranje čestica veće od 0,1 mikrona u veličini i namenjen je prvenstveno za upotrebu u zavarivanju.

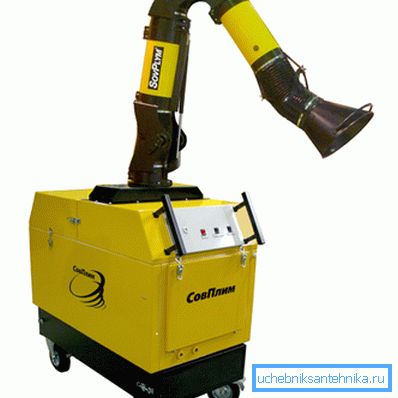

Mobilni filter PSMP.

Upute za instalaciju uređaja su izuzetno jednostavne:

  1. Instalirana je blizu mesta zavarivanja.
  2. Pokretno zvono se postavlja direktno iznad šavova.
  3. Ventilator se uključuje prekidačem na prednjoj ploči.

Šta je sa karakteristikama?

Parametar Značenje
Električna energija 1100 vati
Performanse 1200 m3 / h
Površina filtracije 15 m2
Masa 200 kg
Nivo buke 75 dB
Napajanje 220 V
Dimenzije šasije (bez poklopca) 650x1300x1005 mm

Cena jedinice iznosi 165.000 rubalja.

MDB kasetni filter

Ovo nije nezavisni uređaj za filtar-ventilaciju - samo je kasetni filter za njega, koji je proizveo SovPlym, već nam poznat.

Interesuje nas mehanizam njegovog rada i, što je najvažnije, samočišćenje.

Uređaj za filtriranje kaseta.
  • Kontaminirani vazduh ulazi kroz usisnu mlaznicu 1, a nakon prolaska ugrađenog iskrenja upućuje se na filter kertridže 2.

Zanimljivo: panela za distribuciju vazduha distribuira protok kroz celu površinu filtera, eliminišući situaciju kada su neke od njihovih područja kontaminirane brže od drugih.

  • Kaseta iz prošlosti se ispušta kroz cev 6.
  • Mehanizam samočišćenja je kratkoročno snabdevanje komprimovanog vazduha kroz ventil 3. Impuls trči nakupljenu prašinu sa zidova kasete; ulazi u bunker 4 i dalje u kolektor 5 za prašinu.

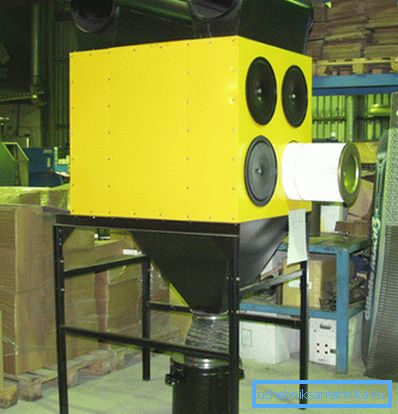

Na slici - filter sa delimično uklonjenom kasetom.

Zaključak

Razmotrićemo naše poznavanje ove klase opreme za ventilaciju (pogledati i članak Ventilacija višespratne zgrade: karakteristike uređaja i održavanje).

Za više informacija o tome šta moderni sistem za filtriranje može biti, ponudite video u ovom članku. Successes!
