Šiber za ventilaciju: uređaj, svrha upotrebe, alternative

Koja vrsta uređaja je ventilaciona kapija? Za šta se koristi? Šta se sastoji od vrata i kako se uklapa u ventilacioni kanal?

Šta ga može zamijeniti? Pokušajmo odgovoriti na ova pitanja.

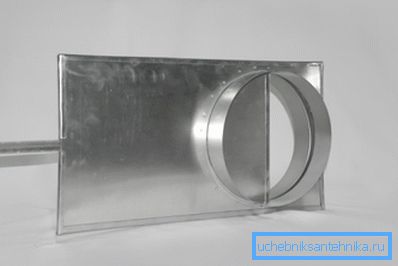

Naš heroj.

Šta je to

Pred nama je najjednostavniji ventil za podešavanje i zatvaranje ventilacionog kanala. Radi se o ravnom ventilu debljine oko milimetra, napravljenog, po pravilu, od pocinkovanog čelika.

Ventil, u zavisnosti od veličine vrata, može da se kreće duž dva tipa vodiča:

  • Sa malom veličinom kanala (do oko 250 mm) - u džepu za slotove.

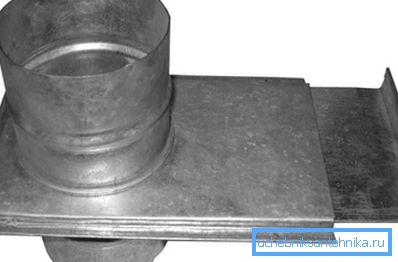

Šiber sa džepom za slotove.
  • U kanalima sa većim kapacitetom ventil se fiksira par uglova. Takvi vodiči se lakše čiste od prljavštine; Štaviše, oni stvaraju nešto manje otpornosti pri otvaranju i zatvaranju ventila.

Napomena: bez obzira na tip vodiča, ventil ne blokira cev čvrsto i ne osigurava potpuno odsustvo curenja iz nje u otvorenom položaju. Kao rezultat, vrata se ne mogu koristiti kao ventil za vatru ili u slučaju nužde ventilacije.

Klasifikacija

Koji su ventili za ventilaciju? Po kojim znacima mogu biti klasifikovani?

Oblik kabla

Tipičan industrijski kanal ima okrugli oblik. Razlog je jednostavan: okrugli dio ima maksimalnu površinu sa minimalnim obimom. Kao rezultat toga, kod fiksne debljine zida, cena po metru kanala sa određenim protokom je minimalna.

Malo manje korišćene pravougaone kutije.

Za šta su oni?

  • U ovom slučaju, mnogo je lakše instalirati grejače koji obezbeđuju zagrejan vazduh. Većina njih je kvadratna ili pravokutna u obliku: proizvodnja bojlera pod kružnim poprečnim presekom jednostavno nije tehnološka.
  • Pravougaoni kanal se lakše sakrije iza lažnog plafona ili lažnog zida. Sa istim odeljkom kao i okruglo, ona je u mogućnosti da zauzme manje prostora za skladištenje.

Kao što možete pretpostaviti, ventili za kapije se proizvode za vazdušne kanale oba tipa. U prvom slučaju, oni se montiraju na utičnice sa njihovom naknadnom sabijanjem; u drugom, koriste se prirubničke veze.

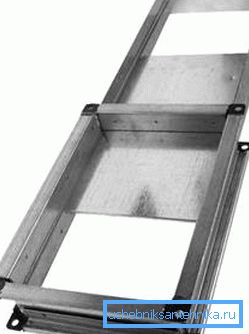

Pravougaona kapija za montažu prirubnice.

Ugao prema osi kanala

Tipičan kapilarni ventil zatvara vodu, sjeći ga pod uglom od 90 stepeni prema uzdužnoj osi. Čak i sa relativno niskim protokom vazduha, delimično zatvoren ventil, uzrokujući turbulenciju, postaje izvor jakog buke. Zbog toga se ne koristi za podešavanje unakrsnog kanala.

U sistemima pneumatskog transporta, međutim, često postoji potreba da se delimično ograniči prolaznost kanala. U ovom slučaju se upotrebljava kosi kapija, koja se krije kroz protok pod uglom od 45 stepeni.

Njegov oblik omogućava vam da ubijete dve ptice sa jednim kamenom:

  • Nivo buke je značajno smanjen zbog manje turbulencije na prepreci.

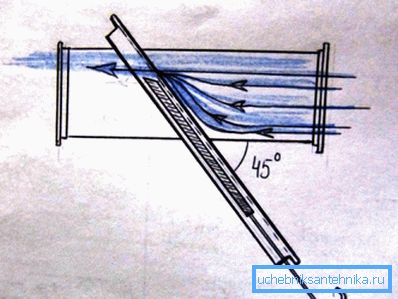

Kod duljenja sa kosom kapijom dolazi do manje turbulencije.
  • Preciznije podešavanje kapaciteta kanala postaje moguće: ventil zamenjen fiksnom količinom znači manju procentualnu promenu u dijelu uživo.

Montaža

Kako instalirati protok ventila vlastitim rukama? Preciznije, šta je zapečatiti vezu? Upute su sasvim predvidljivo pronađene u SNiP-u 3.05.01-85 Unutrašnji sanitarni i tehnički sistemi.

Priključak bez priključka

Uslovi rada Primenljivi materijali

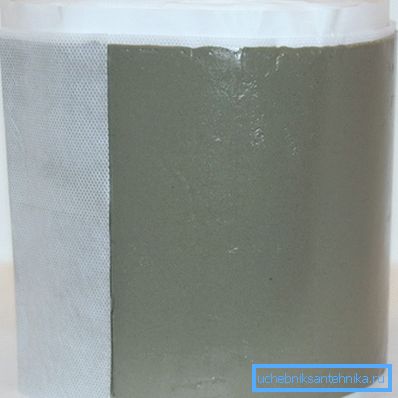

Temperatura do 40 stepeni Gerlen zaptivna traka
Temperatura do 70 stepeni sa okrugli deo kanala Mastic Buteprol
Temperatura do 60 stepeni sa okrugli deo kanala Smanjivanje manžete, toplotno skupljanje trake
Traka

Osim toga: praktikuje zaptivanje spojeva spojeva sa silikonskim zaptivnim sredstvima. SNiP ne zabranjuje njihovu upotrebu: nakon spiska preporučenih materijala, ona specificira mogućnost korištenja metoda zaptivanja koje nisu uključene u ovu listu.

 Prirubnički priključak

Uslovi rada Primenljivi materijali
Prevoz vazduha sa temperaturama do 70 stepeni Guma od pene, polimerni mastik, različite vrste gume (uključujući i porozne)
Prevoz vazduha sa temperaturama iznad 70 stepeni Azbest karton, azbestni kabl
Transport kiselih para Gumu otporna na kiselinu

Za priključke prirubnica, SNiP specifično određuje neke karakteristike sklopa.

  • Suspenzija ili nosač koji obezbeđuje vazdušni kanal ne sme pasti na prirubnicu.
  • Svi vijci moraju biti smješteni na jednoj strani prirubnice.

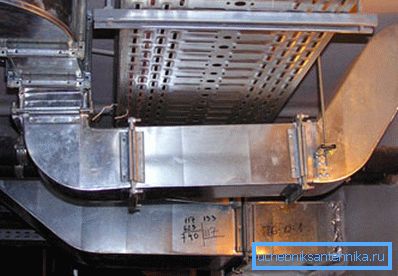

Šrafovi se nalaze na jednoj strani prirubničke veze.
  • Ako je prirubnica horizontalna, vijci bi trebali biti na vrhu, matice bi trebale biti na dnu.

Komentar: ova preporuka se odnosi na uobičajenu sigurnost. Vijak je teži od orahova i, ako je pao sa visine, može da nanese teže povrede.

Alternative

Ovo uključuje brojne amortizere i ventile, koji se razlikuju kako u izvršenim funkcijama, tako iu uređaju.

Protivpožarni ventili su dizajnirani da odmah zaustave prirodnu ili prisilno ventilaciju u slučaju požara, kao i naprotiv, za masovnu isporuku vazduha na puteve evakuacije ljudi.

U zavisnosti od početne pozicije, razlikuju se ventili:

  • Normalno otvoren;
  • Normalno zatvoren;
  • Dvostruka akcija.

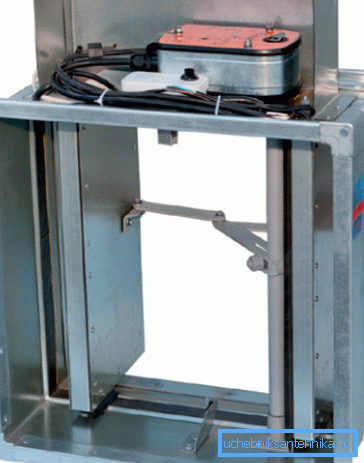

Na fotografiji - normalno otvoreni vatrogasni ventil.

Za aktiviranje ventila može se koristiti:

  1. Kombinacije solenoida i odbijanja. Solenoid može otvoriti ventil; zatvori ga; držati u otvorenom i zatvorenom položaju, sprečavajući povratnu oprugu; odgovorni za rad brave, otpustite ventil.
  2. Fleksibilna brava sa oprugom. Ventili sa takvom šemom rada su jeftini, ali su sposobni samo za jedno aktiviranje.
  3. Servo sa motorom i menjačem.

Pored toga, umesto kosih kapija, široko se koriste dročni ventili sa ručnim ili elektromehaničkim aktuatorima.

Glušni ventil.

Zaključak

Pretpostavićemo da smo se upoznali sa novom vrstom ventilacionih uređaja. Kao i obično, video u ovom članku će ponuditi čitateljima dodatne informacije o temi.
