Šema ventilacije: kako kreirati novi projekat i razumeti

Kako u izgradnji novog tako iu održavanju postojećeg ventilacionog sistema, neophodno je znati kako to funkcioniše. Da bi shvatili sve nijanse i osobine pomoći će se ventilacionoj šemi - u Hruščovom, modernom apartmanskom kompleksu, privatnoj stambenoj kući ili drugom objektu.

Uputstva navedena u ovom materijalu opisuju osnovna pravila za pripremu i upotrebu ovih dokumenata.

Ventilacija za mapiranje je jedna od najvažnijih faza izgradnje.

Karakteristike rada sa tehničkom dokumentacijom

Potrebno je pročitati dijagrame

Čak i prije izgradnje privatne stambene kuće, planiranjem popravki u stanu, uzimajući u obzir opcije za završnu obradu u hamamu ili kupatilu, treba voditi računa o dizajnu i kartiranju različitih inženjerskih mreža, uključujući ventilaciju. Greške i nedostaci u ovoj fazi izgradnje biće veoma teško popraviti s vlastitim rukama nakon njegovog završetka.

Ipak, moguće je efikasno rešiti probleme i postići udobnu mikroklimu u kući kada niste učestvovali u razvoju projekta i izgradnji objekta. U ovom slučaju, neophodno je zameniti ili nadograditi samo one dijelove ventilacionih mreža koji značajno smanjuju ukupnu efikasnost sistema.

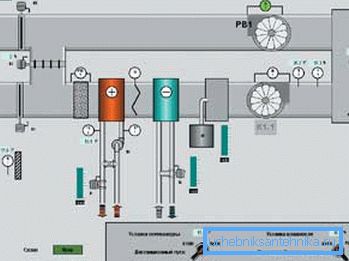

U foto-mnemoničkoj šemi ventilacionog sistema

Opet, korisna je postojeća ili na novo sastavljena memonijska šema ventilacije, na kojoj je ova ili ona oprema označena posebnim simbolima, kao i njene inherentne tehničke karakteristike i karakteristike. Jedino je neophodno naučiti razlikovati, na primer, oznaku nepovratnog ventila u ventilacionoj šemi, od strelica poput njega, što ukazuje na prisustvo potpuno različitih komponenti i sklopova.

Opšti zahtevi projekta

Pri izradi dokumentacije u vezi sa sistemom snabdevanja svežeg vazduha, važno je razmotriti sledeće parametre:

  • broj spratova u kući;
  • zagađenje spoljašnjeg vazduha;
  • nivo vanjskog buke;
  • kategorija požara.

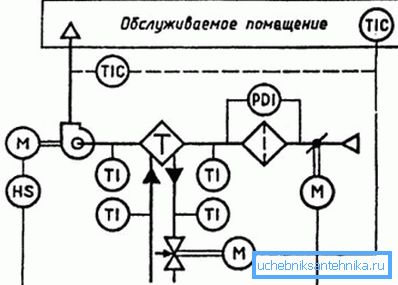

Primer dijagrama sistema ventilacije

Tokom pripreme ventilacione šeme, pored parametara efikasnosti, treba obratiti pažnju na nekoliko dodatnih faktora:

  • mogućnost širenja vatre kroz ventilacione kanale tokom vatre;
  • mogućnost hlađenja prostorija i prodora zagađenog vazduha kroz vazdušne kanale velikog poprečnog preseka.

Da bi se izbjegle gore navedene probleme, preporučljivo je predvidjeti korištenje vatrootpornih materijala i opreme, kao i ugradnju zaštitnih ventilacionih ventila koji sprečavaju pojavu povratnog potiska u ventilaciji.

Dizajniranje novog sistema ventilacije

Detaljna šema ventilacionog sistema (uključujući aksonometrijsku) je neophodna za koordinaciju projekta privatne kuće u izgradnji u kontrolnim i nadzornim slučajevima.

U ovom slučaju, obavezan uslov je ugradnja opreme koja može pumpati željenu količinu vazduha:

  • za sobe u kojima se planira stalno prebivalište - 3 cu. metara po satu po kvadratu. kvadratni metar;
  • za kupatila u kombinaciji sa toaletima - 50 cu. metara na sat;
  • za odvojene vodovodne prostorije - 25 cu. metara na sat.

Takođe je važno zapamtiti da je za efikasno obezbjeđenje stanovnika kuće ili stana svežim vazduhom potrebno proći. Prema tome, dokumentacija o nabavci se obično pripisuje projektnoj dokumentaciji.

Obratite pažnju! Upotrebljena oprema i upotrebljeni vazdušni kanali ne smiju se pridržavati samo sanitarnih standarda, već i zahtjeva za zaštitu od požara. Inače, projekat koji ste pripremili neće odobriti vatrogasci.

Pri kreiranju crteža i izvođenju inženjerskih proračuna neophodno je razmotriti i sledeće parametre:

  • tip ventilacije koji se koristi;
  • način raspodele protoka vazduha u prostorijama;
  • prisustvo u ventilacionom sistemu čišćenje dolazećeg vazduha;
  • potreba za ugradnjom i projektovanjem rekuperacije toplote.
Šema ventilacionog sistema treba da sadrži ime korišćene opreme.

Pored toga, ne treba zaboraviti estetsku komponentu. Vazdušni kanali, usisna i izduvna rešetka treba organski uklopiti u dizajn prostorija i ne ometati život ili rad ljudi.

Nadogradnja postojećeg sistema

Često postoje situacije kada je potrebno zamijeniti ili nadograditi ventilacionu mrežu u već izgrađenoj i puštenoj zgradi. Ovo je prilično dugotrajan proces, međutim, prilično je pristupačna za samo-implementaciju.

Savjet! Trošak prerade gotovih komunalnih usluga je uvek veći od razvoja i instalacije novih. Prema tome, uvek pažljivo dizajnirajte i izračunajte sve parametre. U budućnosti će se isplatiti mnogo puta.

Proces preoblikovanja postojeće ventilacije sastoji se od nekoliko uzastopnih faza:

  • izračunavanje zapremine cirkulacionog vazduha;
  • izbor odvoda vazdušnih kanala;
  • izaberite vrstu ventilatora, filtera i drugu neophodnu opremu.

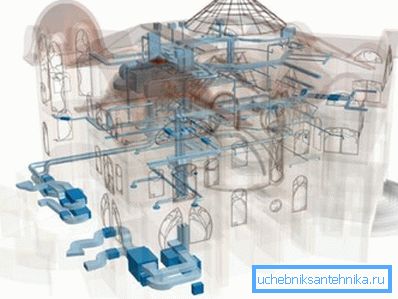

Modernizovanje postojećeg sistema je teže nego dizajniranje novog.

Zatim se sastavlja prirodni ventilacioni dijagram ili crtež mehaničkog sistema za razmenu vazduha, određuje se mesto za ugradnju kanala i oprema za pričvršćivanje, a vrši se i građevinski rad.

Ventilacioni sistemi stambenih zgrada

Princip rada ventilacionog sistema u modernoj gradskoj kući zasnovan je na prirodnom protoku vazduha kroz otvorene prozore i vrata i uklanja se kroz obične ventilacijske kanale.

U starim kućama (visine do 5 kata) moguće je urediti zasebnu izduvnu osovinu za svaki stan. U modernijim zgradama vazdušni kanali iz stanova izlaze u zajednički kanal, koji se završava na tehničkom podu, osiguravajući željeni nivo vuče.

U novim visokim zgradama (više od 24 sprata), pored glavne ventilacione šahte izgrađen je takozvani kanal za ubrzavanje, koji je povezan sa glavnim. Zahvaljujući ovom rešenju, povećava se zapremina pumpanog vazduha, a vlažnost i temperatura u svim prostorijama stabilizuju.

Šema ventilacione mreže stambene zgrade

Zaključak

Dobar kućni majstor razlikuje se od svog neuobičajenog kolege u tome što uvek započinje obrazac budućeg stvaranja pre početka rada. Ovo važi i za sisteme ventilacije. Dostupnost jasne i jednostavne dokumentacije ne samo olakšava rad radnika, već i omogućava lako rešavanje problema koji se javljaju.
