Različite vrste i veličine ventilacionih rešetki

Većina uređaja za prirodnu i prinudnu zamenu vazduha ne ide bez zaštite od stranih elemenata koji ulaze u kanale, to je, po pravilu, ventilaciona rešetka od 100x100 mm, 200200 mm ili sa drugim veličinama, koja se može napraviti od različitih materijala.

Dimenzije, pre svega, zavise od dijela vazdušnog kanala, ali mi često sami izaberemo materijal, iako u nekim slučajevima postoje stroga uputstva po tom pitanju. Sada ćemo vam reći više o takvim pomoćnim elementima i prikazati vam video u ovom članku radi jasnoće.

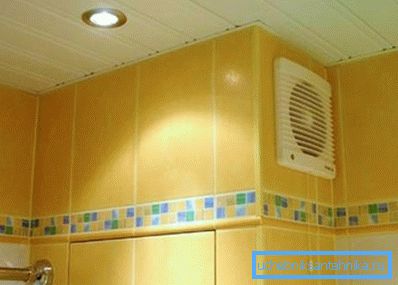

200 do 200 ventilaciona rešetka sa aksijalnim ventilatorom u kupatilu

Rešetke

Napomena Zaštitni uređaji, kao što su ventilacioni roštilj od 150 do 150 ili sa velikim dimenzijama, montiraju se na ventilacione prozore kako bi se sprečilo ulazak stranih elemenata u oba smjera. Većina njih je opremljena mrežama za komarce koje štite prostor od ulaza insekata kroz ventilacijske kanale.

Za koje vrste i vrste ventilacije su potrebne?

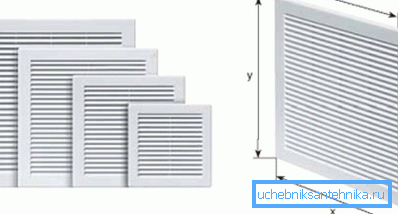

Plastična ventilaciona rešetka 100 na 100 i druge veličine
  • Pre svega, trebali biste biti svjesni da zaštitne rešetke kao takve nisu potrebne za sve vrste ventilacije i srodne opreme, ali prvo ćemo pogledati kakvu ventilaciju je moguće.
  • Ako se cirkulacija vazduha pojavi jednostrano, onda to znači sistem napajanja ili izduvnih gasova, mada je moguće i dvostruka varijanta, gdje je moguće isporučiti i izduvni sistem.
  • Pored toga, protok vazduha može se kretati prirodno ili pod pritiskom (mehanički), za koji se koriste različiti tipovi električnih ventilatora - aksijalni i radijalni.
  • Pored toga, sistemi ventilacije su opšte i lokalne namene - za lokalnu svrhu rešetka se, po pravilu, ne koristi i ako je potrebna neka zaštitna pregrada, za to se obično koristi plastična ili metalna mreža.
  • Takođe, potreban je ventilacioni rošt od 600 do 600, ali još češće pravougaonog oblika potreban je za cirkulaciju vrućeg zraka u kaminu. Ovde se vrši grejanje konvekcijskog vazduha i ugrađeno je između sala kamina i konvektorskog kanala. Takva rešetka se postavlja i odozdo i odozgo, odnosno na ulazu i na izlazu vazdušnog toka.
  • Pored toga, u izduvnim ventilacijama u prostorijama sa visokim plafonima koriste se takozvani anemostati, koji su krajnja tačka distribucije protoka vazduha.

Materijali

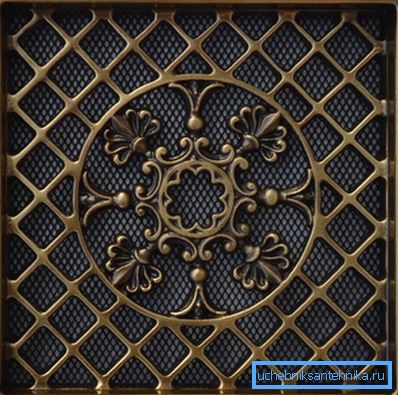

Aluminijumska ventilaciona rešetka 400 za 400 sa galvaniziranim premazom

Ako govorimo o kvalitetu, onda za dekorativne namene obično koriste obojene metale - bakar i aluminijum, mada se ovo češće vrši od aluminijuma, jer pored uklesnog ukrasa, ovaj materijal čini jednoredne i dvoredne, podesive i neregulirane rešetke sa žaluzinama.

Potražnja za ovim metalom za proizvodnju takvih proizvoda direktno zavisi od njegovih anti-korozijskih osobina, niske specifične težine i lakoće obrade. Naravno, takođe možete pronaći ukrasni ornament od livenog gvožđa, ali ovo se više odnosi na retke proizvode i izuzetno je retko u našem vremenu.

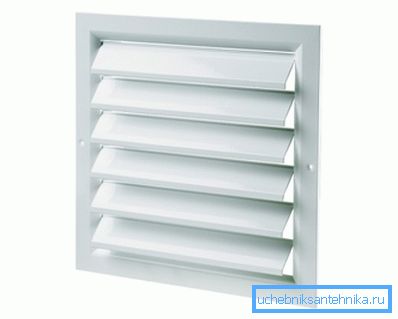

Aluminijumska jednoredna ventilaciona rešetka 500x500 RG

Za industrijske prostorije i javne objekte, takođe je mnogo praktičnije koristiti čelik i aluminijum, a glavnu ulogu ovde ne igra trošak materijala, već njegova snaga. Na primjer, ventilacioni roštak od 600x600 mm od plastike će sagnuti, a ako je postavljen na nivou ljudskog rasta, onda se jednostavno može razbiti iz nehata.

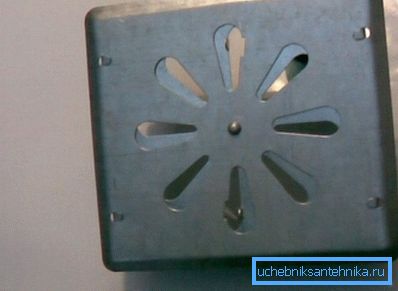

Podesiva ventilaciona rešetka 250 250 pocinčanog čelika

Ne samo da su blindovi podložni podešavanju već i uređaje sa rezom, tako da na gornjoj fotografiji vidite samo takav proizvod od pocinkovanog čeličnog lima - najčešće se koristi za ugradnju sa spoljne strane zgrade, iako se dešava da je instalacija odgovarajuća, a unutra je prostorija za odlaganje, komunalnih i industrijskih objekata.

Dekorativna gipsana ventilaciona rešetka 125 do 125

Takođe, za dekorativnu dekoraciju, otvorene radne ventilacione rešetke od gipsa ili drveta izgledaju veoma dobro. Naravno, nemoguće je regulisati intenzitet protoka vazduha, ali su za izvorište i izduvni sistem odlični.

Plastična jednoredna ventilaciona rešetka 150x150 mm

Naravno, plastika se najčešće koristi u domske svrhe, a to je ono što najčešće vidimo na izduvnim prozorima kupatila i toaleta, malih prodavnica kancelarija, studijskih soba i tako dalje. Po pravilu, takvi proizvodi se izrađuju u obliku krutog okvira sa pokretnim (podesivim) i najčešće nepokretnim žaluzinama, iako je moguće zadovoljavati konstrukciju pomoću podesive klapne, ovdje će biti samo oblik proizvoda.

Dimenzije

Geometrijska rješenja serije STANDART

Geometrijski oblici, boja i veličina proizvoda, o kojima se govori u ovom članku, mogu biti potpuno različiti jedni od drugih. Pored kvadrata i pravougaonika, često možete naći krug, a malo je češće osmougaoni, ovalni, polu-ovalni, a ponekad i trougao. Ispod možete pogledati sto sa najpopularnijim veličinama za aluminijumske rešetke sa žaluzinama serije VP-NN.

Vertikalno (mm) Horizontalno (mm)
100 150 200 300 400 500 600 700 800 900 1000
Cijena (rub)?
100 232 266 286 331 372 433 486 560 599 640 703
150 320 359 398 486 572 650 738 824 902 989 1067
200 349 395 448 539 639 729 829 930 1020 1120 1212
250 438 496 552 666 794 908 1032 1158 1274 1400 1515
300 467 531 594 750 861 988 1124 1265 1391 1533 1659
350 660 729 798 937 1092 1231 1370 1525 1664 1819 1958
400 857 937 1019 1182 1364 1526 1689 1870 2034 2215 2377
450 1049 1050 1138 1312 1508 1684 1859 2053 2228 2424 2599
500 1141 1256 1371 1601 1853 2084 2312 2565 2796 3047 3278
550 1275 1412 1551 1829 2134 2411 2689 2992 3272 3337 3540

Tabela geometrijskih parametara i cijena u rubrima

Napomena U ovoj tabeli vidite geometrijske parametre rešetki na ekstremnoj levi vertici iu gornjoj horizontalnoj. Činjenica da je između njih (većina tabele) približni trošak za 2014. godinu u rubrima.

Anemostat

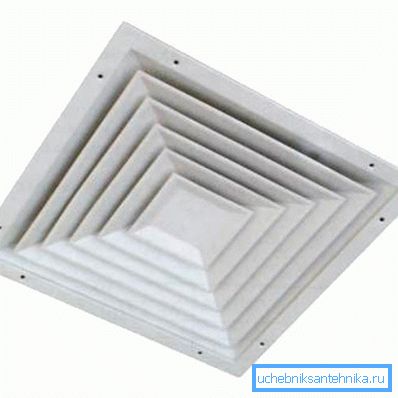

Anemostatnaya (difuzor) rešetka

Anemostat se koristi za ventilaciju dovoda, izduvnih gasova i izduvnih gasova, a najčešće imaju okrugli oblik prečnika 100-125 mm, iako, kao što vidite, gledajući na vrh fotografije, može biti kvadrat.

Takvi uređaji mogu da regulišu intenzitet vazdušnog toka i ugrađuju se na prozor kanala bilo na plafonu ili na zidu. Po pravilu, instrukcija dozvoljava upotrebu anemostata u prostorijama visine do 4 m - sa višim plafonima oni će biti neefikasni.

Kamini

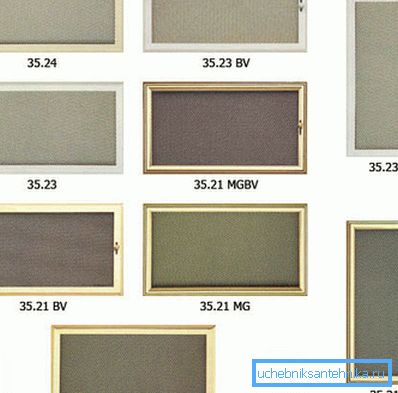

Vazdušne mreže za kamine

Prilikom izbora takvog uređaja za kamin u svakom slučaju, moraćete da obratite pažnju na veličinu. Štaviše, u prvom planu ovde nije samo spoljni perimetar, već i stvarna površina rupa, mada drugi parametri, naravno, nisu navedeni u pratećim dokumentima.

Ali nećete biti teško da sami koristite ove očitke pomoću najčešće metričke trake. Ako znate površinu poprečnog preseka rupa, možete pratiti preporuke kompanije za proizvodnju i ugradnju kamina.

Zaključak

Kao pravilo, karakteristike dizajna ventilacionih rešetki su prilično jednostavne i uvek možete instalirati bilo koje od njih sopstvenim rukama. Ali stvar nije samo u instalaciji - već ćete morati izabrati i odgovarajuće dimenzije, optimalno odgovarajući materijal, status prilagodljivosti, određeni oblik i dizajn koji najbolje odgovaraju ovom objektu.
