Protivpožarna ventilacija: uređaj, regulatorni zahtjevi,

Šta bi trebalo da bude moderna protivpožarna ventilacija? Koji elementi se koriste u njegovom projektovanju i izgradnji? Da li postoje neki regulatorni dokumenti koji regulišu njegovu strukturu?

Pokušajmo odgovoriti na ova pitanja.

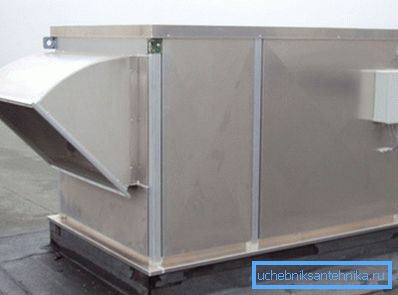

Elementi ventilacije na krovu administrativne zgrade.

Zadaci

Da započnemo, saznaćemo sa kojim problemima treba provesti ventilaciju u slučaju požara (pogledati i članak Pipe za ventilaciju: glavne sorte i njihove karakteristične osobine).

Zapravo, postoje tri.

  • Neophodno je spriječiti širenje vatre između prostorija na ventilacionim kanalima.. Stalna vuča, vrući vazduh i veliki broj proizvoda nepotpunog sagorevanja mogu prouzrokovati sekundarne požare u celoj zgradi.

Međutim: većina žrtava vatre nije žrtva visokih temperatura, već dim od prostorija. Nedostatak vidljivosti je dezorijentisan, a sagorevanje kiseonika i akumulacija proizvoda sagorevanja brzo dovode do gubitka svesti.

  • Otuda drugi zahtev: ventilacija vazduha mora osigurati brzo i efikasno uklanjanje dima i proizvoda sagorevanja. Zadatak je komplikovan činjenicom da se obično gase na visoke temperature.
  • Pored toga, ljudima u procesu evakuacije je potreban svež vazduh. Dakle, ne trebamo samo dimne izduvne gasove, već i prisilno ventilaciju.
Šema rada protivpožarne ventilacije.

Rated Requirements

Osnovni zahtevi zaštite od požara za ventilaciju su navedeni u priručniku 13.91 do SNiP 2.04.25-91. Označite ključne tačke dokumenta.

Ako je prostor podeljen sa vatrenim oklopima, ventilacija se montira zasebno za svaki odeljak.

Opšta požarna (hitna) ventilacija može biti za:

  1. Stambeni, javni i administrativni prostor;
  2. Proizvodni pogoni kada se stavljaju na najviše tri sprata;
  3. Skladišta i magacini kada se nalaze na najviše tri sprata;
  4. Skladišta, skladišta i industrijski objekti locirani su u odvojenoj jednosvornoj zgradi i imaju vrata samo spolja.
  5. Kupatila, kupke, perionice i druge prostorije za kućanstvo.

Prostor u kojem je veliki broj ljudi stalno ili privremeno mora biti opremljen posebnim kanalom.

Za područja proizvodnje u kojima se mogu formirati eksplozivne smeše, ventilacija se vrši i odvojeno. Kapacitet ventilacije treba da obezbedi najmanje jednu zamenu vazduha na sat.

Međutim: ako je visina sobe preko 6 metara, može se ograničiti na 6m3 po kvadratnom metru.

U prostorijama u kojima uslovi proizvodnje mogu dovesti do stvaranja zapaljivih i eksplozivnih smeša, dovodi vazduha izduvne ventilacije nalaze se na manje od 40 centimetara od nivoa plafona. Uz verovatnoću akumulacije detonirajućeg gasa (mešavina vodonika i vazduha), rastojanje se smanjuje na 0,1 metra (za sobe sa visinama iznad 4 metra, to je 0,025 visine, ali ne više od 0,4 metara).

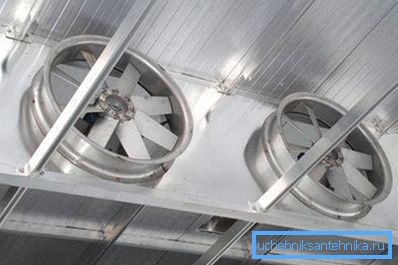

Ulaz za vazduh se nalazi na minimalnoj udaljenosti od plafona.

Uklanjanje dima treba obezbediti za:

  • Iz hodnika i hodnika industrijskih, administrativnih i kućnih zgrada visine više od 26,5 metara.
  • Od hodnika dužine preko 15 metara bez svetlosnih prozora.
  • Iz koridora stambenih zgrada do 10 spratova i više sa dimnim stepenicama.

Pored pomenutog dokumenta, pravila o isključenju ventilacije u slučaju požara propisana su u tački 12.4 SNiP 41-01-2003:

  1. U slučaju požara, rad prisilne ventilacije za sve prostorije, osim prisilnog dovodjenja vazduha u evakuacione koridore i osovine lifta, zaustavlja se.
  2. Isključivanje može se vršiti i potpunim uklanjanjem napajanja iz centrala i pojedinačnim upravljačkim krugovima za svaki sistem.

Kako to funkcioniše

Kako se izvršavaju svi gore navedeni zadaci ventilacionog sistema?

  1. Kada primaju signal od detektora (uređaja koji procjenjuju temperaturu ili providnost vazduha) u standardnom sistemu ventilacije, ventilatori su isključeni i ventili se aktiviraju, potpuno blokiraju njegov rad.
  2. Istovremeno, otvoreni su ventili u sistemu za uklanjanje dima; ventilatori - napajanja su napajanja. Počinje ispumpavanje proizvoda sagorevanja.
  3. Paralelno sa pumpanjem zagađenog vazduha u osovine lifta i izlaznih puteva dobijaju se velike količine čistog uličnog vazduha.
Dakle, ove mere utiču na razvoj vatre.

Glavni tehnički problemi koji mogu nastati tokom rada takvog sistema su prilično predvidljivi. Na visokim temperaturama evakuisanih proizvoda sagorevanja, tankoslojni pocinčani ventilacioni kanali mogu se deformisati curenjem; plastični delovi ventilatora brzo postanu neupotrebljivi ako se pregreje.

Otuda instrukcija:

  • Protivpožarni kanali su napravljeni od crnog čelika debljine 1,2 milimetara.
  • Svi ventilatori i protivpožarna klapna za ventilacione sisteme su izrađeni od materijala otpornih na toplotu.

Rečnik

Hajde da se upoznamo sa nekim pojmovima i definicijama vezanim za sisteme za protivpožarnu ventilaciju.

Zajednička terminologija

Taktička ventilacija u vatri je relativno nova tehnologija, koja uključuje upotrebu moćnih mobilnih ventilatora za stvaranje strujanja vazduha u izgorećoj zgradi. Ciljevi su identični onima opisanim u prethodnom tekstu - uklanjanje proizvoda sagorevanja i snabdevanje svežeg vazduha za evakuaciju ljudi i za siguran rad vatrogasne brigade.

Vatilacije kontrolisane vatre su požari sa viškom zapaljivih materijala i ograničenim protokom kiseonika kroz ventilacione kanale. Za gašenje, često je dovoljno potpuno blokirati rad ventilacionih kanala.

Oprema

Proučićemo neke elemente ventilacionih sistema za sprečavanje požara.

Nezavisno izdanje je elektromagnetski uređaj koji daljinski isključuje napajanje ventilatora na signal sa ručnog terminala. Takva shema za onemogućavanje ventilacije u slučaju požara omogućava vam dupliranje rada senzora ručno.

Samostalno oslobađanje sa dijagramom veze.

Vatrootporne rešetke su uređaji za jednokratnu upotrebu koji zaustavljaju cirkulaciju vazduha u ventilacionim kanalima kada se pregrevaju. Kako se njihov rad provodi?

Rešetne rebra (lamele) su tanko obložene obloge natrijum-silikata. Kada se zagreje iznad 100 stepeni, mineralna baza počinje brzo povećavati zapreminu, puniti lumene i potpuno zaustaviti kretanje proizvoda sagorevanja. Ograničenje vatrootpornosti rešetke je 45-120 minuta.

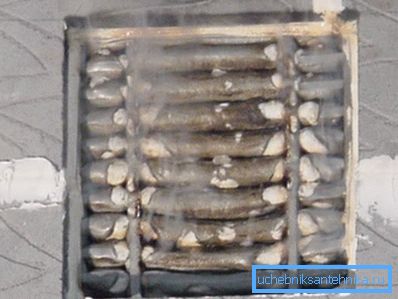

Na fotografiji - roštilj posle grejanja do 120C.

Uprkos jednostavnom dizajnu, cena proizvoda je prilično visoka: okrugla rešetka prečnika 100 milimetara koštaće kupcu 3-3,5 hiljada rubalja.

Do-it-yourself instalacija je izuzetno jednostavna:

  1. Rešetka je ugrađena u pripremljen otvor u kanalu.
  2. Njegov okvir je pričvršćen s toplotno otpornim silikonskim zaptivnim sredstvom ili cementnim malterom.

Za razliku od rešetke, ventilacioni ventil za ventilaciju se može aktivirati više puta.

Šta bi mogli biti ovi uređaji?

  • Normalno otvoreni (preklapanje ventilacije u slučaju požara).

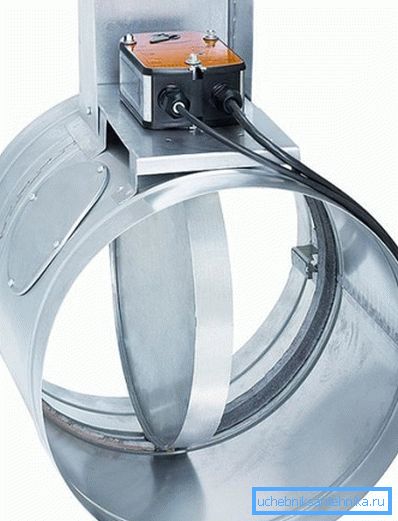

Normalno otvoreni ventil.
  • Normalno zatvoreno (otvaranje kanala za uklanjanje dima).
  • Dvostruko dejstvo (zatvaranje u slučaju požara i otvaranje nakon gašenja kako bi se uklonili proizvodi sagorevanja).

Princip rada je jednostavan i jasan: poklopac u jednoj od pozicija potpuno prekriva ventilacioni kanal. Kako i kako se može pokrenuti?

Šema Posebne karakteristike
Prolećna brava za zaključavanje. Tretiranje brave omogućava oprugu da dovede klapnu u položaj. Prednosti šeme - niska cena i ne-volatilnost. Nedostaci - veliko vreme odziva i nemogućnost ponovne upotrebe.
Elektromagnetna brava Kada se napajanje priključi na solenoid, reza oslobađa ventil, nakon čega je doveden u radni položaj pomoću opruge.
Elektromagnetni držač opruge Uprkos sličnosti sa prethodnim dizajnom, ovaj protivpožarni ventil za ventilaciju može raditi u odsustvu snage. Da bi bio precizan, to je isključivanje solenoida koji fiksira ventil koji pokreće radnu oprugu, što ga pretvara u radni položaj.

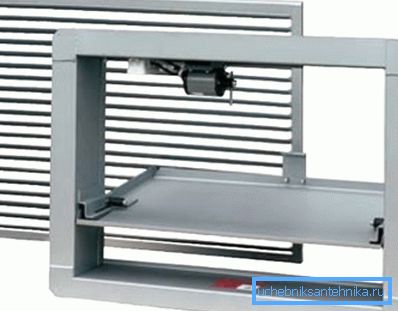

Nakon aktiviranja elektromagnetne ključavine, ventil se otvara pomoću opruge.

Zaključak

Naravno, u našem minijaturnom pregledu upoznali smo čitaoca samo sa malim dijelom rešenja koja se koriste u projektovanju ventilacionih sistema.

Video u ovom članku, kao i obično, pružiće mu pažnju na dodatne informacije o ventilaciji dima. Successes!
