Proračun ventilacije: samo komplikovano

Koji je aerodinamični proračun ventilacije? Generalno, koji parametri se izračunavaju? Koliko kompleksne formule treba koristiti? U ovom članku ćemo pokušati da damo najjednostavnije odgovore na postavljena pitanja, što je više moguće uz pomoć primjera.

Obračun osnovnih parametara ventilacije nije toliko komplikovan kao što se čini.

Šta izračunati

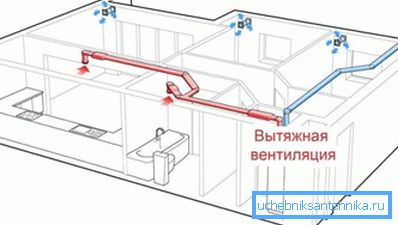

Za tipičan gradski stan ili malu kućicu, tipično rješenje je prisilna izduvna ventilacija sa prirodnim prilivom vazduha kroz neproizvedene prozore, vrata ili ventilacione rešetke u kovertu zgrade.

Ova shema ima nekoliko prednosti u poređenju sa alternativama:

  • Cena svih materijala neophodnih za njegovu instalaciju obično drži u roku od 2-5 hiljada rubalja. U suštini, morate kupiti samo nekoliko metara ventilacione cevi sa stezaljkama, spliterima i rešetkama, ventilatorom kanala i kišobranom deflektorom kako biste zaštitili izlaz cevi od padavina.

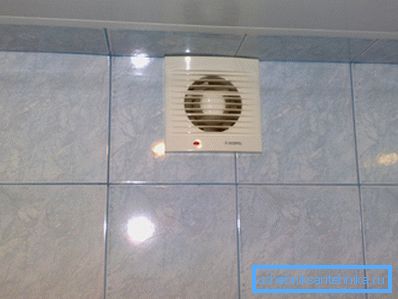

U gradskom stanu sasvim je dovoljno ugraditi izduvne ventilatore u ventilacione kanale.
  • Ugradnja takvog sistema nije primer lakši od prisilnog vazduha i izduvnih gasova. Već zato što treba postaviti jedan kanal, a ne dva.
  • Konačno, iz bilo kog sistema sa prirodnom cirkulacijom, ovo je u poređenju sa konstantnošću vazdušnog toka. Na performanse kola sa prirodnim impulsom utiče temperatura delta sa ulicom, smer vjetra i njegova snaga. Ovde je brzina protoka uvek sa minimalnom greškom koja je jednaka performansama ventilatora kanala koje ste vi instalirali.

Napomena: ako želite, niko ne brine da fleksibilno podešava svoje okretanje, smanjujući ili povećavajući brzinu razmene vazduha. Uputstvo je smešno jednostavno: dovoljno je da otvori strujni krug sa dimrom.

Očigledno je da će se za izduvnu ventilaciju male prostorije morati izračunati samo dva parametra:

  1. Protok vazduha. U skladu sa njim izabrati jednog ili više navijača.
  2. Pored toga, neophodno je računanje odvodnog kanala.. Prekomerna procjena će značiti neopravdane troškove i pogoršanje izgleda sobe; nizak deo će ili ograničiti protok kroz ventilacioni kanal, ili pretjerano bučiti protok vazduha.

U prostorijama sa velikom unutrašnjom zapreminom, velikim brojem posetilaca ili specifičnim zahtevima za ventilaciju, zbog velikog broja izvora zagađenja vazduha, ventilacija je prisilno vazdušna ili vazdušna.

Snabdevanje i izduvni krug.

Istovremeno, uvodni kanal ne jednostavno snabdeva svež vazduh sa ulice: ona ga distribuira u zapremini prostora kroz sistem kanala i distributivne mreže, što podrazumijeva određeni nadpritisak. Takođe je neophodno da prevaziđe otpor kanala.

Ne samo to: prema trenutnom SNiP-u, temperatura dovodnog vazduha u javnim prostorijama ne smije biti niža od + 15C. U letnjoj vrućini, priliv pregrejanog uličnog vazduha, očigledno, neće dodati ugodnost. Stoga, široko rasprostranjena upotreba klima uređaja sa grejačima i kanalizovanim klima uređajima.

U ovom slučaju, računanje ventilacionih sistema će, pored gore pomenutog, uključiti i još dva tačaka:

  1. Nadraživanje koje stvara ventilator.
  2. Termička snaga grejača ili klima uređaja.

Pa, hajde da započnemo.

Protok vazduha

Po pravilu, potreba za razmjenom vazduha se računa na dva načina uz naknadni izbor većih vrijednosti.

Izračunavanje je moguće:

  • Prema kubnom kapacitetu sobe, uzimajući u obzir njegovu funkcionalnost i prisutnost različitih izvora zagađenja vazduha.
  • Maksimalnim brojem ljudi u njemu.
Ventilacija javnih površina izračunava se maksimalnim brojem posetilaca.

Izračunavanje zapremine sobe

U ovom slučaju se koristi jednostavna formula oblika L = NV, gde je L potreba za ventilacionim performansama, V je zapremina prostora, a N je razmjena vazduha. Do vrijednosti L može se dodati fiksne vrijednosti za različite prostorije za pomoć ili vrste opreme.

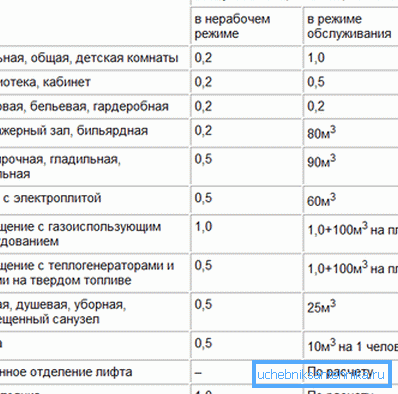

Mi daju neke vrijednosti učestalosti razmjene vazduha i potrebe za vazduhom za kućne aparate.

Soba, aparat Promet vazduha ili protok vazduha
Dnevna soba 1
Javni prostor sa malim krstom (ured) 1.5
Javni prostor sa velikim prometom (kase, klinike) 4
Tuš 75 m3 / sat za jednu kabinu
WC školjka 50 m3 / sat
Pisoar 25 m3 / sat
Plinsko kuhalo 100 m3 / sat
Električni štednjak 60 m3 / sat
Neke dodatne vrijednosti.

Kako koristiti ove vrijednosti?

Evo primera izračunavanja sistema ventilacije za kancelariju od 150 m2 sa tri metra plafona, opremljenom toaletom sa tri toaleta.

  1. Ukupna zapremina prostorije je 150 * 3 = 450 m3.
  2. Sa učestalošću razmene vazduha jednake 1,5, a uzimajući u obzir opremu za struju, procijenjeni protok vazduha iznosi 450 * 1,5 + 50 * 3 = 825 m3 / sat.

Obračun po broju ljudi

Osnovne vrednosti su:

  • 60 m3 / sat za osobu koja se budi aktivna u aktivnoj aktivnosti;
  • 40 m3 / sat za čoveka koji se budi u miru;
  • 30 m3 / sat za osobu koja spava.

Pretpostavimo da u našoj kancelariji u isto vrijeme ima 15 ljudi. S obzirom na to da je malo verovatno da se bave teškim fizičkim radom, u proračunama se može koristiti protok vazduha od 40 m3 / sat po osobi. 40x15 = 600.

Od 825 kubnih metara po satu, dobijenim prvim metodom, veće je od 600, to je prva vrijednost koja će se koristiti kao osnova za daljnje kalkulacije.

Poseban slučaj

Poseban članak je izračunavanje ventilacije u slučaju nužde. Njegova funkcija je neutralizacija viška maksimalno dozvoljene koncentracije štetnih supstanci tokom njihovog otpuštanja. Tipične vrijednosti razmjene vazduha - 5-10.

Međutim: tačnu vrednost multiplikacije mogu da daju samo tehnolozi preduzeća uzimajući u obzir sadržaj mogućih emisija i maksimalno dozvoljene koncentracije relevantnih supstanci.

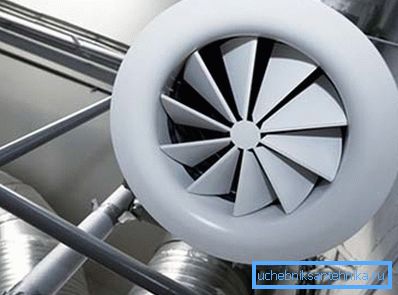

Na slici je prikazana mrežna rešetka za hitnu ventilaciju.

Odsek kanala

Kako s vlastitim rukama postupati sa proračunom ventilacionih kanala za određeni protok vazduha kroz njih?

Formula ima oblik S = 2,778L / V.

U njemu:

  • S je poprečni presek kanala u kvadratnim centimetrima.
  • L - protok vazduha u kubnim metrima na sat.
  • V - protok u metrima u sekundi.
  • 2.778 je odgovarajući faktor koji omogućava rezultat u kvadratnim centimetrima bez dodatnih preračunavanja.

Odnos između brzine protoka i poprečnog preseka je inverzan. Povećavajući brzinu, možete se povezati sa manje ventilacionim kanalom. Međutim, pri brzini veću od 4 m / s, vazduh počinje da pravi bučnu buku, stoga, u praksi, za uslužne prostorije, parametar V se uzima u rasponu od 34 m / s.

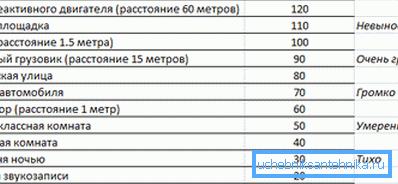

Normalno za ventilaciju nivoa buke - do 25 dB.

Kakav će izgled prolaska ventilacionih kanala izgledati za našu kancelariju od 150 metara?

  1. Potrošnja zraka koju smo već izračunali: 825 m3 / sat.
  2. Brzina protoka vazduha iznosi maksimalno 4 m / s.
  3. Prema tome, minimalni dozvoljeni deo kanala biće jednak 2.778 * 825/4 = 572.9625 cm2.

Pošto proizvođači ne ukazuju na oblast preseka, već prečnik za okrugle kanale i veličine zida za pravougaone, morat ćemo se setiti za formule za krug i pravougaonik.

Pozovite:

  • Površina kruga je jednaka proizvodu broja pi i kvadrata radijusa.
  • Površina pravougaonika je jednaka proizvodu njegovih strana.

Jednostavan proračun će pokazati da u našem slučaju minimalni prečnik kružnog kanala iznosi 27 cm (uzimajući u obzir stvarne dimenzije ventilacionih cevi - 280 mm). Pravougaoni kanal može imati veličinu, na primer, 600x100 mm.

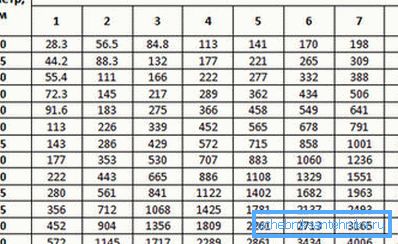

Umjesto izračunavanja, mogu se koristiti referentne vrijednosti.

Pritisak

Tačna aerodinamička proračunavanja ventilacionog sistema za dizajn pritisak koji generiše klima uređaj je izuzetno komplikovana.

Trebalo bi uzeti u obzir veoma široku listu faktora:

  • Dužina i prečnik ventilacionih kanala.
  • Materijal i hrapavost njihovih zidova.
  • Broj i ugao okreta.
  • Prelazni prečnici.

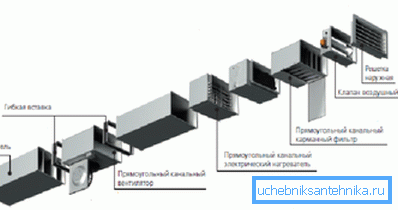

  • Otporni filtri, grejači i izmjenjivači toplote.
Svaki element ventilacije povećava gubitak pritiska u njemu.

Postoje i dobre vesti: čak i značajan višak projektovanog pritiska sa fiksnim performansama ugrožava se samo sa blagim prekoračenjem struje.

Zbog toga obračun se obično vrši pojednostavljenom metodom:

  • 75-100 Pa su dovoljne za ventilaciju prostorije površine 50-150 m2.
  • 100-150 Pa - za 150-350 m2.

Termička snaga

A za grijač i za bilo koji tip hladnjaka, izračunava se po formuli P = 0.336 * Dt * L.

U njemu:

  1. P je željena vrijednost termičke energije u vatima.
  2. 0,336 W * h / m3 - toplotni kapacitet vazduha.
  3. Dt je maksimalna delta temperature između ulice i protok dovodnog vazduha u stepenima.

Podsjetimo: minimalna temperatura dovodnog vazduha za uslužnu sobu je + 15C, optimalan je +18.

  1. L - protok vazduha u kubnim metrima na sat.

Dakle, sa minimalnom vanjskom temperaturom od -38 ° C, snabdevanjem temperature vazduha od + 18 ° C i potrošnjom od 825 m3 / sat, izračunata snaga grijača iznosi 0,336 * (38 + 18) * 825 = 15523,2 vati.

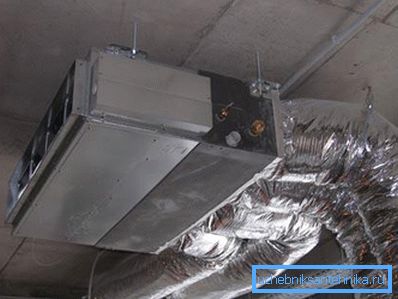

Kapacitet toplote klima uređaja u režimima hlađenja (EER) i grejanja (COP) izračunava se na isti način.

Zaključak

Nadamo se da će gore navedene tehnike i formule biti korisne čitaocu. Video u ovom članku će mu ponuditi dodatne informacije o tome kako se računanje ventilacije može izvršiti u različitim slučajevima.
