Projektovanje ventilacije: kako odabrati opremu i izračunati

Komforna mikroklima u kući ili stanu u velikoj meri zavisi od pravilnog funkcionisanja sistema svežeg priliva i uklanjanja zagađenog vazduha. A efikasnost njegovog rada je direktno povezana sa kvalitetom dizajna ventilacije i klimatizacije u prostorijama.

Detaljna pokrivenost ovog pitanja posvećena je materijalu ispod.

Projekat ventilacije privatne kuće

Sorte ventilacionih sistema

S obzirom na visoke troškove dizajniranja ventilacije i klimatizacije, mnogi zanatlije odbijaju usluge specijalizovanih arhitektonskih biroa i inženjerskih firmi, pripremajući neophodnu dokumentaciju svojim rukama.

Ovaj proces je prilično težak i zahteva prisustvo određenih teorijskih znanja.

Pored toga, obavezno uzeti u obzir sljedeće faktore:

  • prostor;
  • njihova funkcionalna svrha;
  • geografsku lokaciju i klimatske karakteristike;
  • način rada objekta.
Pri dizajniranju ventilacije uzeti u obzir klimatske uslove

Osim toga, u sistemima za snabdevanje vazduhom u privatnoj vikendici, neophodno je predvidjeti instalaciju postrojenja za filtriranje, kao i ventilacione osovine, koje mogu biti dio građevinske konstrukcije.

Ako govorimo o dizajnu ventilacije za:

  • industrijske zgrade (radionica, radionica);
  • tačke javne ugostiteljstva (restoran, kantina);
  • poslovni prostori (skladišta, trgovački kompleksi) -

- Ovde, pored efikasnosti, morate uzeti u obzir i mnoge dodatne zahteve - vatrogasne, sanitarne, tehnološke i tako dalje. U ovom slučaju preporučuje se angažovanje specijaliste.

Prema SNiP 2.04.05-91 postoji nekoliko vrsta sistema za obezbeđivanje soba sa čistim vazduhom:

  • sa prirodnom vazdušnom silom;
  • sa prinudnom organizacijom kretanja protoka vazduha;
  • kombinovane šeme.
Ne zaboravite da pročitate zahteve regulatornih dokumenata.

Obratite pažnju! U dizajnu, pored tehničkih parametara, potrebno je uzeti u obzir i ekonomsku komponentu, tj. Koji će biti troškovi rada ventilacionog sistema. Ako prirodna ventilacija ne izaziva troškove, onda ventilatori, grijači i rekuperatori, koji su deo mehaničkog sistema, troše električnu energiju, što povećava račune za komunalne usluge.

Prirodni ventilacioni dizajn

Ovaj metod obezbeđivanja prostorija sa čistim vazduhom se koristi od perioda i danas je popularan. U ovom slučaju, kretanje vazduha je organizovano zbog razlike u temperaturi i pritisku izvan kuće (stan) i unutar prostorija.

Vazduh zagađen ljudskim otpadnim proizvodima izvlači se kroz izlazne kanale i usisava prolaz kroz prozore, otvore za vazduh, pukotine i pore u zidovima.

Na efikasnost takve ventilacije utiču:

  • pravac vjetra;
  • temperatura okoline;
  • atmosferski pritisak.
Na fotografiji - princip prirodne ventilacije

Međutim, ako je ranije dimnjak igrao ulogu izduvnih gasova i dovoljno količine vazduha prolaze kroz praznine između dnevnika, onda moderne građevinske tehnologije obezbeđuju skoro potpunu unutrašnjost zatvaranja. Zbog toga je neophodno projektovati i instalirati dodatne kanale za dovod i odvod vazduha. Tek tada će prirodna ventilacija efikasno funkcionisati.

Prednosti i mane

Pre nego što detaljnije pogledamo dizajn ventilacije sa prirodnim nacrtom, ponovo se osvrnemo na svoje prednosti i slabosti.

Pozitivne kvalitete Negativne kvalitete
  • u proizvodnji ove vrste ventilacije nema potrebe za korištenjem sofisticirane skupe opreme;
  • efikasnost sistema isporuke i izduvnih gasova zavisi od vremenskih uslova;
  • Možete razviti projekat i sami instalirati ventilaciju, bez uključivanja stručnjaka;
  • vazduh koji se isporučuje u prostoriju nije zagrejan, što može dovesti do pogoršanja efikasnosti sistema grejanja tokom hladne sezone;
  • rad sistema ne zahtjeva gotovinske troškove;
  • Prirodna ventilacija je neefikasna u prostorijama sa vrlo visokom vlažnošću (bazeni, saune) - obavezan izduvač je ovdje obavezan.
  • tokom rada, ventilacioni sistem sa prirodnim slojem ne stvara buku.

Karakteristike dizajna kanala snabdevanja

Dizajn i proračun ventilacije mora početi sa ulaznim sistemom. Da bi se najekonomičniji način zamenjen vazduhom, neophodno je obezbediti kretanje dolaznog vazduha brzinom od 0,2 metra u sekundi. Za ovo se koriste specijalni ulazni ventili.

Obratite pažnju! Mnogi učenici početnika zanemaruju instaliranje ove opreme, oslanjajući se na činjenicu da će njegova uloga uspješno ispuniti prozori i ventilacioni otvori. Ovaj pristup je fundamentalno pogrešan. Prvo, gubitak toplote se toliko povećava, drugo, zvučna izolacija je poremećena, a treće, velika količina prašine sa ulice ulazi u prostoriju.

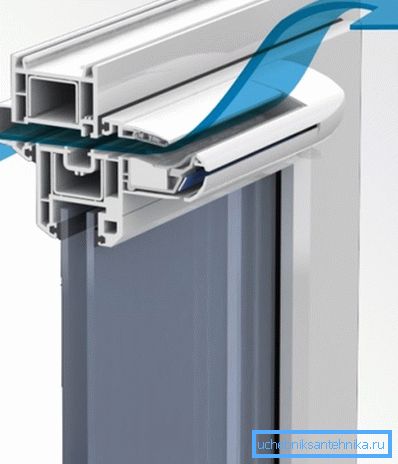

Prolazni ventil za prozore

Kada dizajnirate kanale za dovod vazduha, morate imati u vidu da postoje dva tipa ventila:

  1. Proziran. Oni se ugrađuju direktno u okvir prozora (u njemu se mora napraviti rupa). Daju dovoljno vanjskog zraka, smanjivši brzinu dolaznog toka. Ako je temperatura iznad prozora suviše niska, mogu se zatvoriti klapnama.
  2. Zid. Montira se u zid između prozora i radijatora. Dizajn omogućava prisustvo filtera i prigušivača. Pored toga, ulazni protok vazduha će se zagrijati. Kanal za vazduh može biti opremljen automatskom klapnom koja reguliše intenzitet usisa zraka, u zavisnosti od spoljašnjih uslova (temperatura i vlažnost).

Nijanse raspoređivanja izduvnih kanala

Uputstva za dizajn prirodne ventilacije, pored ulaznih kanala, zahtijeva prisustvo izduvnih kanala.

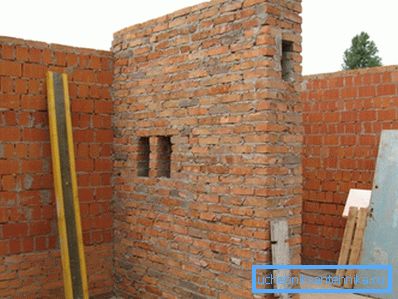

Izduvni kanali mogu biti dio građevinske konstrukcije.

Pri izradi projekta sami, takve karakteristike treba uzeti u obzir:

  • izlazne rupe moraju biti postavljene u sanitarnu prostoriju i kuhinju, pošto je vazduh najviše zagađen i vlažan;
  • kraj dimnjaka u vikendici mora da se podiže iznad krova na visinu od preko 0,7 metara, inače diferencijalni pritisak neće biti dovoljan za pojavu vuče;
  • gornji prekid izduvnog kanala treba zaštititi kišobranom koji sprečava prodiranje padavina i stranih predmeta;
  • Bolje je napraviti ventilacioni kanal od nerđajućih cijevi, a ne cigle, jer njihova glatka unutrašnja površina doprinosi izgledu dobre plastike i ne stvara otpornost na protok vazduha.

Dizajniranje kombinovane ventilacije

Uprkos činjenici da je prirodni sistem priliva i uklanjanja vazduha je isplativiji, preporučljivo je odabrati projekat kombinovane ventilacije.

U ovom slučaju, standardno kolo se na odgovarajućim mestima pojačava električnom opremom, što povećava brzinu protoka vazduha.

Priliv u ovom slučaju se takođe organizuje pomoću podzavoda ili prozorskih ventila, a izduvni kanal je opremljen ventilatorom.

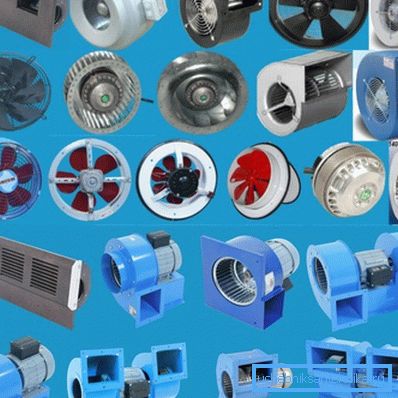

Sorte izduvnih ventilatora

Evo nekoliko načina na koji možete organizovati efikasnu shemu kombinovane ventilacije:

  1. U malom stanu ili seoskoj kući, dovoljno je ugraditi ventilatore na svaki od otvorenih ventilacija. Osim toga, potreban električni ekstraktor nalazi se iznad peći. Ventilatori se mogu povezati na istu električnu liniju sa svetlom i istovremeno uključiti. Takođe možete instalirati senzore pokreta. Veliki minus takvog rešenja je nedostatak prirodne razmene vazduha, odnosno poklopac će raditi samo kada je oprema uključena.
  2. Ventilator je ugrađen u zajednički vazdušni kanal, gde se isporučuju vazdušni kanali koji vode iz kuhinje i sanitarnog bloka. Najčešće, u ovom slučaju, ceo sistem je montiran u potkrovlju, a ventilacione rešetke - na plafonu. Važno je pažljivo izračunati presek kanala i snagu ugrađenih ventilatora. Svi potrebni parametri navedeni su u pratećoj dokumentaciji za opremu.
Šema ventilacije sa jednim električnim ventilatorom

U nekim slučajevima moguće je ugraditi ventilatore na ulazne kanale. Oni se razlikuju od izduvnih gasova tako što mogu da zagreju hladni vazduh koji dolazi sa ulice. Zahvaljujući ovoj opremi, u sobama se stvara povećani pritisak koji "isušuje" zagađeni vazduh u izlazne vazdušne kanale.

Mehanički ventilacioni dizajn

Ako područje vašeg doma prelazi 300 kvadratnih metara. metara, preporučljivo je razmišljati o projektovanju i ugradnji integrisanog automatizovanog ventilacionog sistema. Najdelotvorniji je, međutim, samo stručnjaci treba da se bave njegovim razvojem i instalacijom.

Potrebno je uzeti u obzir mnoge mogućnosti:

  • broj i veličinu vazdušnih kanala, šemu njihove distribucije u kući, lokaciju ulaznih i izlaznih otvora;
  • snaga iskorišćenih ventilatora;
  • potrebu za ugradnjom filtera, rekuperatora, stabilizatora vlage i tako dalje.

Najčešće, dizajn takvog sistema se obavlja zajedno sa pripremom crteža same stambene zgrade.

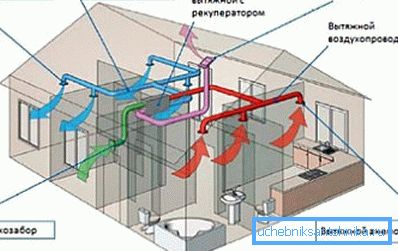

Dijagram potpuno mehaničkog ventilacionog sistema

Glavna prednost automatskog sistema za dovod i izduvavanje je potpuno automatsko upravljanje. Specijalna elektronika samostalno reguliše brzinu, zapreminu i temperaturu protok vazduha, na osnovu podataka dobijenih od spoljašnjih senzora.

Još jedan plus je prisustvo rekuperatora. Ovaj uređaj zagreva ulazni protok vazduha na račun odlaznog vazduha (bez dozvole za mešanje), što može znatno smanjiti troškove zagrevanja prostora u hladnoj sezoni. Takođe je moguće instalirati jedinstvenu kondicionu jedinicu, koja stvara udobnu mikroklimu u svim prostorijama bez korištenja odvojenih split-sistema.

Bazna ventilacija

Ako ste sami dizajnirali sistem za ventilaciju kuće, ne zaboravite na podrum i podrum.

Po pravilu, na ovom nivou postoje mnoge pomoćne prostorije:

  • radionice,
  • saune
  • mogućnost pranja rublja
  • skladišta,
  • bazeni i tako dalje.

Svi oni zahtevaju efikasnu ventilaciju, u suprotnom povećani nivo vlage vodiće do stvaranja plesni i gljivica na zidovima, što će negativno utjecati na mikroklimu ne samo podruma, već i čitave stambene zgrade u celini.

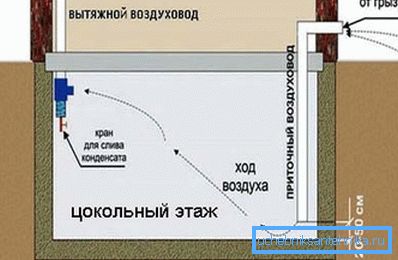

Shema ventilacije prizemlja
