Prirodna ventilacija vikendice: osnovni podaci o ovoj temi

Osim glavnih komunikacija u stambenim prostorijama, potrebno je obezbijediti sistem za razmjenu zraka kako bi se poboljšala mikroklima. Ventilacija vikendice zahteva poseban pristup, jer se objekti ove vrste najčešće postavljaju pomoću kamenih materijala koji ne dozvoljavaju prolazu vazduha. Najekonomičnija opcija je prirodno kružiti protok.

Na fotografiji se prikazuje koliba sa zatvorenim ventilacionim cevima.

Glavne prednosti sistema

Kada dođe do razmene vazdušnih masa zbog razlike u pritisku, pojedini programeri će imati priliku da uštede finansijske resurse. Iako su takvi sistemi donekle inferiorni u efikasnosti svojim mehaničkim partnerima, u normalnim uslovima mogu se bezbedno primjenjivati.

Najjednostavnija verzija sistema ventilacije

Razmotrivši njihove prednosti, možete razumjeti sve prednosti:

  • Odsustvo operativnih troškova omogućava vam da uštedite dugo vremena.
  • Niska cena osnovnih elemenata pruža mogućnost organizovanja jeftinih sistema.
  • Zbog odsustva složene opreme, rizik od nesreće praktično se smanjuje na nulu.
  • Dovoljna efikasnost pri radu pod normalnim uslovima, kada nema potrebe za previše aktivnim promjenama vazduha.

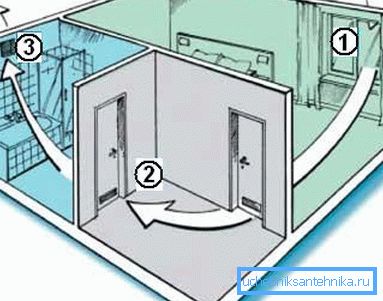

Jednostavan primer sistema.

Pomoć! SNiP 2.08.01-89 tačke obezbeđuju najjednostavniju šemu: protok vazduha ulazi u prostorije kroz otvore za ventilaciju, ventile i prozore i uklanja se pomoću kapuljača smeštenih u sanitarnim prostorijama i kuhinjama.

Inicijalne kalkulacije na primjer

Pre nego što napravite projekat ventilacije vikendice, neophodno je napraviti preliminarne proračune. Uz pomoć, možete odrediti željenu količinu protoka vazduha i njegovo povlačenje iz kuće. Kao primer, uzmite stambenu zgradu, prostorija soba koja je prikazana u tabeli. Visina plafona je 3 m.

Tip sobe Površina kvadratnih metara
Spavaća soba 20
Djeca 24
Dnevna soba 30
Biblioteka 16
Kabinet 18
Toalet 2
Kupatilo 8
Kuhinja 20

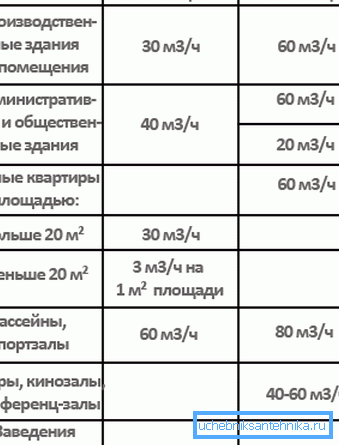

Potreba za ljudima na svežem vazduhu.
  1. Određuje količinu vazduha koja se zahteva direktno za stambene objekte. Kuhinja i sanitarije se ne uzimaju u obzir. Tako se ispostavlja: (20 + 24 + 30 + 16 + 18) x3 = 324 kocka. m / h
  2. Izračunava količinu vazduha za ljude koji žive u kući. Na jednoj osobi troši se prosečno 30 cu. m / h U našem slučaju, 5 članova porodice. U vezi sa ovim glasi: 305 = 150 cu. m / h
  3. Izračunava haubu za tri sobe. Pošto je rezultat druge tačke manji, uzimamo prvi kao osnovu. Procenat će izgledati ovako: kuhinja - 60, kupatilo - 25, wc - 15. Završni podaci su prikazani u tabeli.
Tip sobe Hood, kocka m / h
Kuhinja 194.4
Kupatilo 81
Toalet 48.6
Ukupno: 324 cu. m / h

Napomena! Ventilacija u kotlovnici vikende se računa zasebno, jer će zavisiti od vrste opreme i njegovih karakteristika. Stručnjaci preporučuju instaliranje rezervne vazdušne razmjene.

Malo o dizajnu

Pre instaliranja osnovnih elemenata, moraju se razmišljati o svim najmanijim detaljima. Dizajn ventilacije kuće počinje formulisanjem osnovnih zadataka i izradom opšte šeme. Sledeći skice će pomoći u razjašnjavanju lokacije pojedinačnih čvorova, kao i na putanju puteva.

Uređaj za unos zraka

Za obezbeđivanje visokokvalitetne cirkulacije tokova, specijalni ventili se postavljaju na prozore ili zidove. Uz njihovu pomoć, vazdušne mase dolaze iz ulice direktno u kuću. Nadalje, preko ventilacionih rešetki, pređu u druge prostorije.

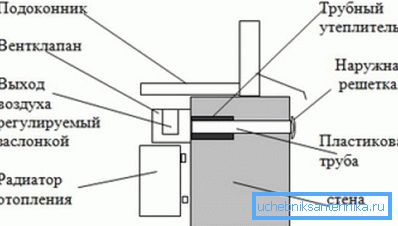

Struktura uređaja za protok vazduha.

Proces instalacije ventila

Proizvodi za dovod zidova i prozora ne moraju biti povezani na mrežu. Nakon ugradnje, oni ne dozvoljavaju unutrašnjost buke i različitih zagađivača. Da bi se bolje održala toplota u prostoriji, preporučuje se ugradnja elementa iza radijatora grejanja tako da se dolazi u vazduh vrijeme za zagrevanje.

Instalacija ulaznog ventila je sasvim jednostavna, pa su sasvim realno samostalno izvoditi. Otvor je napravljen pomoću kućnog udara i bušilice. Nakon umetanja uređaja u unutrašnjost, neophodno je izvršiti izolacijske operacije.

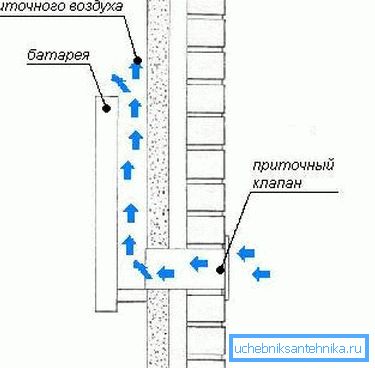

Demonstrira kako se odvija tok saobraćaja.

Instalacija prenosnih mreža

Da bi se omogućilo slobodno kretanje vazduha između prostorija, posebna rešetka se ubacuje u bočne ravni koji imaju dobru zvučnu izolaciju. Mogu se ugraditi u vrata ili zidove. Instalirajte ih na dnu, a onda možete postići dobru razmjenu vazduha.

Na vratima ili zidu seče rupa koja odgovara veličini stečene rešetke. Njegovi dijelovi se ubacuju direktno u pripremljeni otvor na obe strane. Pričvršćivanje se vrši uz pomoć vijaka.

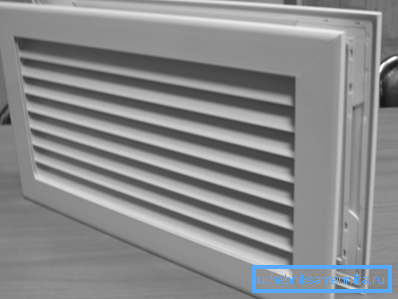

Izgleda kao gril za prolaz vazduha iz jedne prostorije u drugu.

Stvaranje sistema poklopca

Prirodna ventilacija je najjednostavnije rešenje, ali zahteva pazljivo poštovanje pravila, inače funkcionisanje sistema neće biti efikasno. Što je manja greška u procesu instalacije, to će bolje raditi mreža za razmjenu vazduha zgrade.

Uobičajene greške

  • Nepravilno postavljanje ventilacionih mrežica rezultira značajnim smanjenjem efikasnosti sistema.. Ne treba više od 10 cm da se povuče sa plafona tako da vazduh ne stagnira tokom rada.
  • Ventilacijska cev je često postavljena na nedovoljnoj visini za pravilno funkcionisanje.. U ovom slučaju postoji neka razlika u pritisku.
  • Previše konverzija u obilaznom kanalu dovodi do smanjenog potiska. Ako se gradi ventilacioni sistem prirodne razmene vazduha, onda je neophodno učiniti liniju odvoda što je moguće ravno.

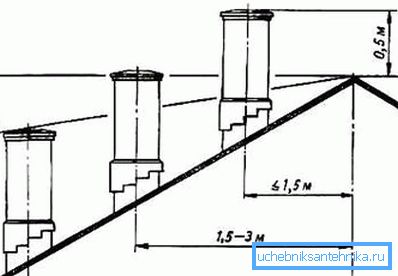

Pravila za ugradnju izduvne cevi.

Postavljanje cjevovoda

Kada se ventilacija provodi u vikendici svojim rukama na prethodno pripremljenom projektu, najčešće se elementi skrivaju u posebnim kanalima, koji su problematični u završnoj strukturi. Ovaj metod se smatra najpoželjnijim u smislu estetike. Međutim, ako je potrebno, cev se može držati bez skrivanja.

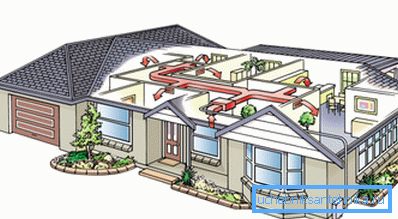

Primjer lokacije cjevovoda.

Elementi pričvršćivanja

Komponente sistema mogu se fiksirati na različite načine. Konačna verzija ovisi o dimenzijama proizvoda i obliku sekcije. Sledeće su osnovne metode za fiksiranje mrežnih fragmenata.

Naravno, postoje i druge tehnologije instalacije, ali se one dokazale sa najbolje strane.

  • Vazdušni kanali sa pravougaonim i kvadratnim dijelovima, po pravilu, montiraju se pomoću ukrštenih i specijalnih vijaka koji ograničavaju kretanje. Njihova cena je niska.
  • Fiksiranje kružnih cevovoda često se vrši pomoću klinova i stezaljki. Kombinovani su s vijcima. Ova opcija je prilično pouzdana, pa je vrlo česta.
  • Ponekad se u paru koristi perforirana traka, ali ova metoda ima mnogo negativnih poena. Prvo, postoje zvučni efekti. Drugo, rizik od curenja se povećava. Treće, formira se nedovoljna rigidnost.

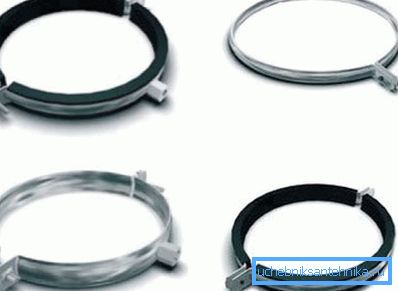

Stege za pričvršćivanje okruglih cijevi.

Dodatak! Poslednja od ovih opcija je različita jeftina, tako da se više koristi za fiksiranje privremenih kanala, koji nisu namijenjeni dugom vremenu rada.

Kao zaključak

Posebno za pojedinačne programere, predstavljena je obuka koja omogućava dobijanje informacija o tome kako se može urediti prirodna ventilacija vikendice. Takav sistem se može stvoriti sa minimalnim troškovima u najkraćem mogućem roku, naročito ako postoji bar malo iskustva u građevinarstvu. Kao dodatnu korist, preporučljivo je koristiti video u ovom članku.
