Pasoš ventilacionog sistema: svrha prijema, obrasca i

Kakva je sertifikacija ventilacionih sistema? Koji su zahtevi za ventilaciju postojećim propisima? Šta bi trebalo da bude pasoš ventilacionog sistema za SNiP?

Pokušajmo odgovoriti na ova pitanja.

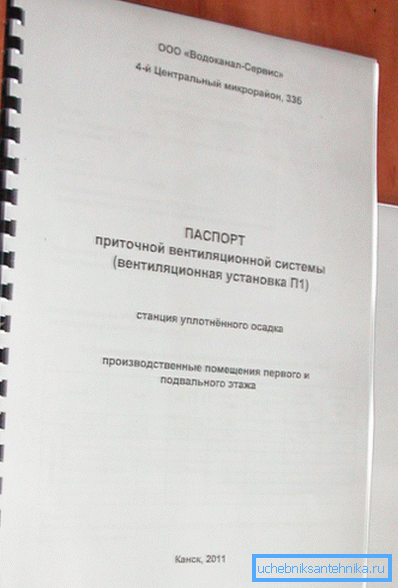

Primer uzorka.

Šta je to

Pasoš ventilacionog sistema je dokument kojim se utvrđuje zakonsko pravo za njegovo puštanje u rad. On potvrdjuje da je cjelokupan ciklus radova - izrada projekta, instalacija opreme i puštanje u rad - obavljeni u potpunoj saglasnosti sa važećom regulatornom i tehničkom dokumentacijom (pogledati i članak "Ventilacija krova" je jednostavan, ali važan korak u poboljšanju kuće).

Zbog čega?

  1. Za službenu registraciju kupljene opreme. Čak i ako jedinica za prečišćavanje vazduha ili drugi ventilacioni element bude nabavljen u inostranstvu i nema sertifikaciju na domaćem tržištu, pasoš za ventilaciju će potvrditi njegovu usklađenost sa trenutnim zahtjevima.
  2. Da tvrdite vašu poziciju u bilo kojem sporu sa nadležnim organima. Na primjer, u slučaju dimnih zgrada, vlasnik će uvijek moći dokazati da uzrok ne može biti uzrokovan kvarom ili neispravnom ventilacijom.

Važno: čak i ako imate sve sertifikate za opremu koja je u skladu sa nacionalnim GOST, dobićete pasoš ventilacijske jedinice samo na osnovu skupa testova.

Regulatorni zahtevi

Koji zahtevi moraju ispuniti sistem ventilacije? Kako izgleda njen test? Većina informacija koje nas zanimaju mogu se naći u SNiP-u 3.05.01-85.

Zahtjevi za ventilaciju i sisteme klimatizacije

Vazdušni kanali se postavljaju u skladu sa projektom, bez obzira da li izvođač ima neophodnu opremu za rad na instalaciji na željenoj visini i upotrebom odabrane tehnologije. Jednostavno rečeno, objašnjavajući da se kanal ventilacije pomerio zbog nedostatka skele željene visine nikoga ne dotiče.

Ako vazdušni kanal transportuje vazduh sa visokom vlažnošću, u donjem dijelu ne bi trebalo biti uzdužnih šavova. Područja na kojima može padati rosa položiti su sa nagibom do odvoda; nagib treba uzeti jednako 1 - 1,5 cm po linearnom metru dužine.

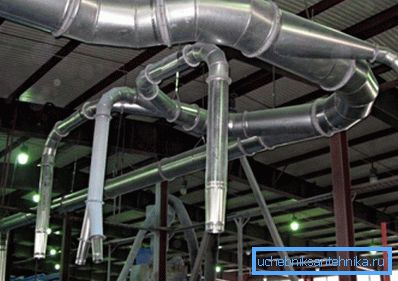

Na dnu kanala nedostaju uzdužni šavovi.

Kada prirubnica koja spaja delove zaptivke na prirubnicama može prolaziti spolja, ali ne i unutra. Materijal za zatezanje je regulisan u zavisnosti od uslova temperature:

Temperatura zraka Zaptivni materijali
Do 70C Guma od pene; porozna ili monolitna guma (debljina 4-5 mm); polimerni mastik konopac
Preko 70S Azbestni kabl; azbest karton

  Važno: ako uslovi proizvodnje uključuju transport vazduha zasićenih isparenjima kiselina, gume ili plastike otporne na kiseline se koriste kao zaptivke.

Za zglobne zglobove, spisak zaptivnih materijala se takođe pregovara u zavisnosti od uslova:

Uslovi Primenljivi materijali
Temperatura do 40C Gerlen zaptivna traka
Temperatura do 70 ° C sa okruglim delom kanala Mastic Buteprol
Temperatura do 60 ° C sa okruglim delom kanala Smanjite manžetne

Svi zavrtnji na prirubnicama moraju biti zategnuti. Matice se nalaze na jednoj strani prirubnice. Sa vertikalnom orijentacijom prirubnice njihova lokacija nije regulisana; sa horizontalnom orijentacijom preporučuje se postavljanje navrtki na dnu.

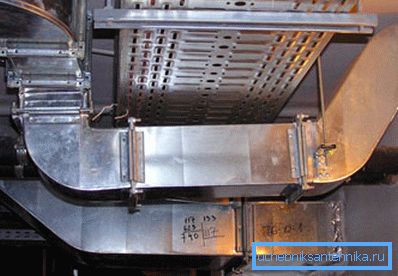

Priključne kutije za prirubnice.

Tačke vezivanja kanala (suspenzije ili podupirači) mogu se nalaziti:

  • Sa prirubničkim priključkom i najvećom veličinom (prečnikom ili bočnim) manje od 400 mm - sa maksimalnim korakom od 4 metra.
  • Sa priključkom bez prirubnice i najvećom veličinom više od 400 mm - u koracima od 3 metra.
  • Sa priključkom prirubnice i najvećom veličinom od 2000 mm - sa rastojanjem od 6 metara. U tom slučaju, suspenzije i proširenja ne treba direktno pričvrstiti na prirubnicu.
  • Sa vertikalnom orijentacijom kanala - u koracima ne više od 4 metra.

Nijanse: kada je visina poda manja od 4 metra, vertikalni kanal je fiksiran u plafonu. Maksimalno dozvoljeno odstupanje od vertikale je 2 mm po linearnom metru.

Zračni kanali su povezani sa ventilatorima sa fleksibilnim umetcima, isključujući prenos vibracija. Uglavnom se rukavice od fiberglasa koriste u ovom kvalitetu. Vibracioni umetci su instalirani u poslednjoj instalaciji, neposredno pre ispitivanja.

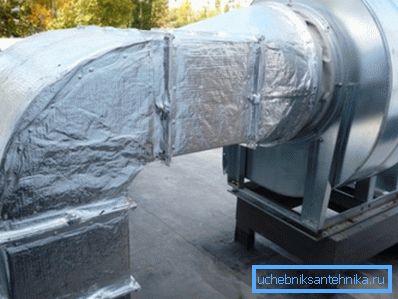

Rukohvat između ventilatora i kanala eliminiše prenos vibracija.

Pri montaži vertikalnog kanala u zvoniku, utičnice treba da budu okrenuti nagore. Konusne konopiće impregnisane rastvorom azbestnog cementa sa kazeinskim lepkom koriste se za zaptivanje utičnice. Preostale šupljine su ispunjene aziskom cementnom mastikom.

Nakon što se masnoća otvrdi, spoj se preslika tkaninom i obojen bojom ulja. Radijalni ventilatori su pričvršćeni za osnove i antivibracione osnove sidrenim vijcima. Istovremeno, sami vibracioni izolatori nisu vezani za pod; ali kada su instalirani na fiksiranje metala potrebno je.

Razmak između usisne mlaznice radijalnog ventilatora i njegovog radnog kola ne sme biti veći od 1% prečnika točka. Osovina radijalnog ventilatora treba strogo horizontalno. Vertikalna orijentacija je neophodna samo za ventilatore postavljene na krovove zgrada.

Prilikom montiranja ventilatora, električni motor i radno kolo moraju biti strogo poravnati. Kada se koriste zupčasti zupčanici, paralelne su osovine šina. Poklopci motora se montiraju horizontalno, niveliraju i dodiruju osnov celog aviona.

Spojnice i pojasevi između elektromotora i radnog dijela ventilatora čuvaju zaštitni poklopci. Zaštićen metalnom mrežom s veličinom mreže veličine ne više od 70x70 mm i usisnom mlaznicom ventilatora, koji nije povezan sa kanalom.

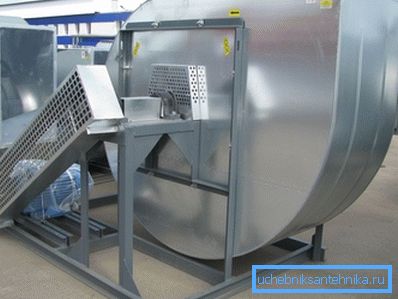

Remen je zaštićen kućištem.

Industrijski vazdušni grejači i klima uređaji su postavljeni strogo horizontalno i montirani na gumene zaptivke; njihova tijela i glavni sklopovi su sastavljeni gumenim trakom od 3-4 milimetara. Uputstvo je dizajnirano da spreči prenošenje vibracija na zidove zgrade i druge opreme.

Ventilacijski ventili treba da se otvaraju i zatvaraju sa minimalnim naporom, tako da se lako mogu okrenuti svojim rukama, bez ručica i alata. U zatvorenom položaju, ventili ventila treba da se prilepe na zaustavljače.

Zahtjevi za testiranje

Kao što se sećamo, sertifikacija ventilacionih sistema podrazumeva njihovo ispitivanje.

Kako se obavljaju?

  • Dizajn i stanje ventilacionih sistema provjeravaju se u skladu sa radnim nacrtom i gore navedenim zahtjevima.
  • Provjeren je za čvrstoću prikrivenih područja vazdušnih kanala.
  • Sva oprema koja ima sopstveni pogon, amortizere i ventile proverava se u praznom hodu.
  • Za navijače, oni se provjeravaju za usklađenost sa prijavljenim pasoškim podacima (revolucija, protok vazduha, generirani pritisak).

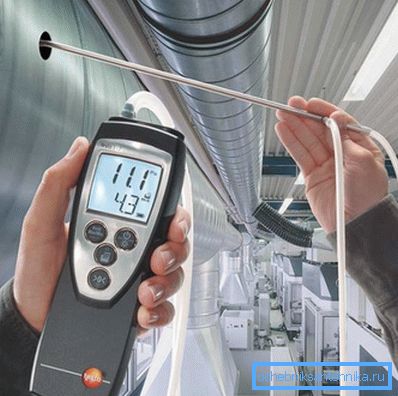

Na fotografiji - merenje pritiska i protoka vazduha tokom testa.
  • Procjenjuje se efikasnost vazdušne razmjene u cjelini i njegova usklađenost sa projektom. Između ostalog, sertifikacija ventilacije zahteva proveru prirodnog cirkulacije vazduha.
  • Nivo buke se meri na nekoliko dizajnerskih tačaka u prostoriji.

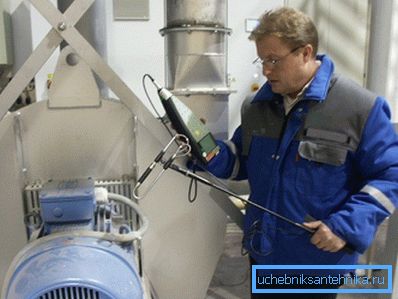

Merenje buke.

Maksimalno odstupanje od dizajna vazdušnog toka, koji ne ometa dobijanje pasoša za ventilacioni sistem, može biti + 10%, pod uslovom da je protok vazduha u prostorije adekvatan.

Obrazac

Koji podaci treba da sadrže pasoš u sistemu ventilacije? Odgovor se može naći u Dodatku 2 istog SNiP-a 3.05.01-85.

Opšte informacije

  • Objekt i njegova lokacija.
  • Svrha ventilacionog sistema i lokacija opreme.

Karakteristike opreme

Za fanove su naznačeni:

  1. Tip
  2. Prečnik radnog kola.
  3. Protok vazduha.
  4. Ukupan pritisak
  5. Frekvencija rotacije
  6. Za uređaje sa pogonom na remenu - prečnik remenice.

Za električne motore:

  1. Tip
  2. Snaga.
  3. Frekvencija rotacije
  4. Vrsta prenosa.
  5. Prečnik škripca (ako je dostupan).

Za opremu za grejanje i klimatizaciju:

  1. Tip
  2. Tiraž hladnjaka i vazduha.
  3. Tip rashladne tečnosti.
  4. Rezultati ispitivanja izmjenjivača toplote za radni pritisak.

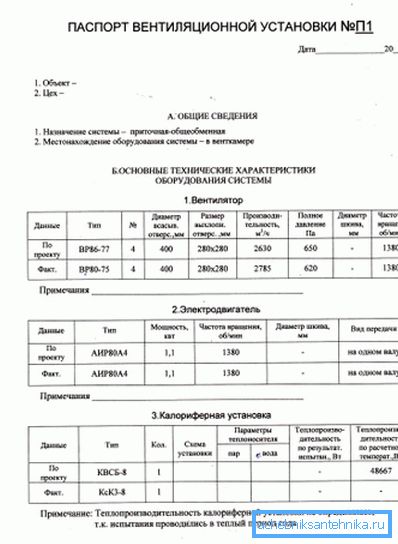

Obrazac pasoša. Prvi deo.

Za filtere:

  1. Protok vazduha.
  2. Procenat hvatanja.
  3. Otpornost na protok vazduha.

Za ovlađivače:

  1. Tip
  2. Protok vazduha.
  3. Pritisak ispred prskalice.
  4. Učestalost rotacije motora i raspršivača motora.
  5. Njegov tip i snaga.

Pored toga: dimenzije odvodnih kanala, stvarna potrošnja vazduha i njegova usklađenost sa projektom su naznačeni u pasošu.

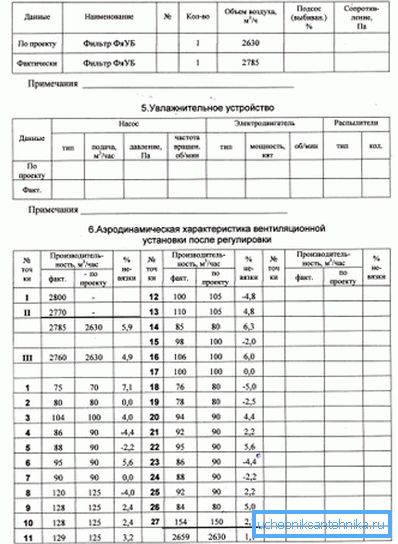

Obrazac pasoša. Drugi deo.

Troškovi sertifikacije ventilacionih sistema počinju od 3-4 hiljada rubalja i iz očiglednih razloga snažno zavisi od složenosti sistema. Neke organizacije preferiraju da procenjuju svoj rad na prostoru ventilirane sobe. U ovom slučaju cijena varira od 50 do 100 rubalja po kvadratnom metru.

Zaključak

Nadamo se da smo mogli odgovoriti na sva pitanja koja su se akumulirala u čitaču (takođe pročitajte članak Ventilacijski ventil - pogledi i karakteristike).

Kao i uvek, određeni broj dodatnih tematskih informacija može se naći u video snimku u ovom članku. Successes!
