Ormarić za kontrolu ventilacije: funkcionalnost,

Šta je kabinet za kontrolu ventilacionog sistema? Koji su znakovi klasifikovani ormarići? Kako su oni? Upoznatemo se sa svojim osnovnim elementima i sa parom specifičnih proizvoda prisutnih na savremenom ruskom tržištu.

Naš heroj.

Šta je to

Definicija

U industrijskim uslovima i, rijetko, u stambenim i poslovnim zgradama obavezno se koristi namesto prirodne ventilacije u kojoj smo navikli u domovima sovjetske izgrađene prirodne ventilacije.

Njene funkcije često nisu ograničene na razmenu vazduha sa ulicom:

  • Ulazni vazduh se filtrira, bez prašine, mirisa i potencijalno štetnih supstanci.
  • Njegova temperatura se povećava ili, naprotiv, opada u zavisnosti od sezone.
  • Suv zimski vazduh se može umiriti, a prekomerno vlažno ljeto, naprotiv, može se osušiti.

Važno: savremeni sistemi za ventilaciju često uključuju rekuperere toplote, što omogućava značajne uštede u grejanju i klimatizaciji.

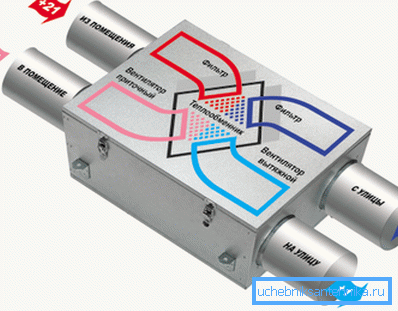

Šema izmjenjivača toplote.

Jasno je da takav kompleksni sistem treba upravljati i kontrolisati. Logično je koncentrisati sve upravljačke uređaje u jednom trenutku. Što nas, zapravo, dovodi do ideje o kontrolnom kabinetu.

Funkcionalnost

Moderna ventilacija automatizacije kabineta može obavljati sledeće funkcije:

  • Kontrola pogona (ventilatora, klima uređaja, ventila itd.) Koristeći proizvoljan algoritam.
  • Kontrola temperature vazduha.
  • Kontroliše temperaturu vazduha u prostoriji sa ograničenjem temperaturnog opsega dovodnog vazduha. Ovo sprečava pojavu hladnoće ili zona sa pregrejanim vazduhom.
  • Indikacija načina rada svakog sistema čvora.
  • Indikacija stanja glavnih mehanizama (otkazi hardvera i softvera, stepen habanja).
  • Indikacija temperatura na proizvoljnom broju ugrađenih i daljinskih temperaturnih senzora.
  • Indikacija prašine vazdušnih filtera.
  • Zaštita od zamrzavanja izmjenjivača toplote (prije svega - korištenje vode kao nosača toplote).
  • Zaštita od zamrzavanja leda, smanjenje efikasnosti hlađenja.
  • Zaštita od pregrijavanja namotaja električnih motora.
Posledice pregrijavanja namotaja statora.
  • Zaštita od pregrijavanja grejača vazduha pri merenju cirkulacije vazduha.

Glavna jedinica kabineta - kontroler - ne samo da dozvoljava automatizaciju procesa kontrole ventilacije unutar sopstvenog programa. Korišćenjem ROM-a umesto čip-jednom-čip-a i dostupnošću standardnih portova za povezivanje sa računarom, možete prilagoditi firmver kontrolera, reprogramirati ga, kreirati nestandardne konfiguracije i postaviti proizvoljne reakcije na promjene senzorskih očitavanja.

Klasifikacija

Koji su signali kontrolnih ormara različiti?

  1. U pravcu kretanja vazduha.

Oni mogu da upravljaju:

  • Ispušna ventilacija.
  • Ventilacija.
  • Konačno, isporuka kontrolne ormarića i ventilacija izduvnih gasova u stanju je u potpunosti da kontroliše celokupnu razmenu vazduha u zgradi.
  1. Do odredišta. Može se kontrolisati općenito razmjenjivanje, protivpožarni ventilacijski sistem, i sistemi ili njihovi odvojeni elementi.
  2. Prema materijalu predmeta. Može biti plastična ili metalna. U prvom slučaju, po pravilu, kontrole su skrivene pod poklopcem kabineta, u drugom slučaju se nalaze na njemu.
Kontrole su zatvorene prozirnim plastičnim poklopcem.

Montaža

Malo je verovatno da će čitalac moći da instalira složenu opremu svojim rukama, pa se ograničavamo na minimum preporuka za instalaciju.

  • Instalatoru je potrebna dozvola za rad sa električnom opremom i poznavanjem opreme za merenje i automatizaciju (instrumentacija i automatizacija).
  • Ormar je montiran na vertikalnom zidu od vatrootpornog materijala sa visinom od najmanje jednog metra. Uputstvo, kako je lako pogoditi, povezano je sa zaštitom od požara. Struja u krugovima napajanja može doći do impresivnih vrednosti, koje pod određenim uslovima mogu dovesti do jakog zagrijavanja žica i terminala.
Kabinet nakon instalacije.

Da razjasnimo: pod uslovom da za svaki kvadratni milimetar preseka bakarnog provodnika nema više od 10 ampera, a terminali imaju pouzdan kontakt i odsustvo elektroplodnih parova (kao što su bakar i aluminijum), ova situacija neće se pojaviti.

Uzorci

MASTERBOX ERR

Prije nas je proizvod koji proizvodi moskovska kompanija Electrotest.

Izgled Masterbox ERR. Zanimljivo je da njegova elektronika zahteva ne samo pasivni (radijator odozgo), već i aktivni (ventilator sa leve strane) hlađenje.

Koje su karakteristike uređaja?

  • Podrška za električne grejače zraka, izmjenjivače toplote i freona.
  • Podrška svim vrstama rekuperatora.
  • Zaštita motora ventilatora od pregrevanja i preopterećenja.
  • Daljinski upravljač.
  • Bluetooth i Wi-Fi moduli koji vam omogućavaju da kontrolišete ventilaciju sa svog smart telefona.
  • Kompaktne dimenzije. Veličina ormara je samo 325x335x170 mm.

Ormarić za kontrolu ventilatora

Proizvod sa lakonicnim imenom SHUV proizvodi brojne ruske kompanije (na primjer, OAO Rubezh, koja ima predstavništva u nekoliko gradova Rusije i bliskih zemalja). Funkcionalnost uređaja je potpuna suprotnost od prethodne: ograničena je na kontrolu ventilatora dovoda ili izduvne gasifikacije ventilacije.

Uredski kabinet u skladu sa njegovom funkcionalnošću.

Pored direktnog pokretanja i zaustavljanja elektromotora, uređaj kontroliše:

  1. Prisustvo sve tri faze na ulazu.
  2. Uslužnost vlastitih napajanja i upravljačkih krugova.
  3. Kontakt sa senzorima i njihovim zdravljem.

Prikazujemo glavne karakteristike uređaja koji mogu kontrolisati ventilator kapaciteta do 45 kW.

Parametar Značenje
Napajanje 400 V
Tolerancije od nominalnog napona +40 V, -60V
Stepen zaštite stana IP31
Dimenzije 260x400x500 mm
Težina 20 kg
Na fotografiji - isti kabinet sa unutrašnje strane.

Cijena ShuV-a zavisi od maksimalne snage ventilatora koju kontroliše:

  • 5,5 kW - 15,400 rubalja.
  • 11 kW - 19.300 rubalja.
  • 18,5 KW - 21080 rubalja.

Zaključak

Pretpostavljamo da je došlo do upoznavanja sa novom vrstom ventilacionih uređaja (pogledati i članak ventilacija dim: glavne karakteristike i karakteristike uređaja).

Kao i uvek, određeni broj dodatnih tematskih informacija će ponuditi video u ovom članku. Successes!
