Lokalna ventilacija: vrste i proračun

Ovakva definicija, pošto lokalna ventilacija automatski ukazuje na njen opseg primene - odvojeno se uzimaju mala radna područja u proizvodnji, pa čak iu našem svakodnevnom životu. Ovakvi izduvni uređaji su postavljeni iznad radnih stolova, gde je moguće emitovati bilo koji gas, iznad kovačkih kovanja i raznih peći, au svakodnevnom životu upotpunjavate ovakvu opremu preko peći za kuvanje (plin ili električni). Ali takve jedinice mogu se razlikovati jedne od drugih u pravcu protoka vazduha, o tome ćemo pričati, kao i prikazati video u ovom članku.

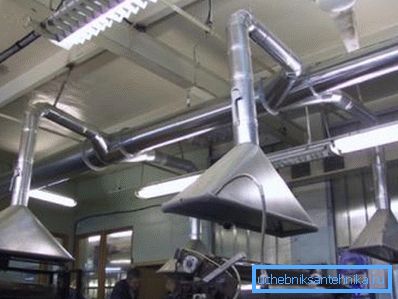

Lokalna izduvna ventilacija u radionici

Ventilacija na tlu

Mali poklopac

Napomena Ako se na nekom mjestu nalaze u prostorijama emisije štetnih gasova i ovaj problem se može rešiti uz pomoć opšte ventilacije, onda su često lokalni sistemi za ventilaciju koji su instalirani. Njihova prednost u efikasnosti - takav uređaj zahteva manje energije, a pored toga lokalno rešenje problema ne dozvoljava širenje plinova izvan radnog mesta.

Vrsta

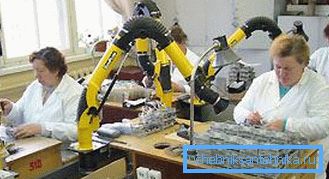

Ispušni poklopac je postavljen iznad svakog stola. Fotografija
  • Najvažnija razlika između vrsta ventilacije za lokalnu upotrebu je, kako je već rečeno, kretanje protoka vazduha, dakle, može biti ili svež vazduh ili izduvni vazduh..
  • Opcija ispuštanja se koristi u slučajevima kada je nemoguće spriječiti širenje štetnih ili mirisnih isparljivih tvari sa lokalizirane lokacije u čitavoj sobi. Suština operacije je da se iste supstance uhvate pomoću kretanja protoka vazduha i bacenja na otvoreni prostor, odnosno na ulici. U takvim situacijama govorimo o nevidljivim gasovima, kao i dimu i prašini, zagađujući okolni prostor.
  • Kod kuće, ova vrsta ventilacije je svima poznata kao kuhinjska kapuljača. i oni koji su morali da demontiraju takvu jedinicu svojim vlastitim rukama, mogli su tamo videti jednog ili više navijača. Njihovi noževi su okrenuti tako da se tokom rotacije čini da sisaju vazduh, pogotovo ako se podiže toplom toku.
Protok vazduha
  • Ali lokalna ventilacija se koristi u obliku vazdušnog tuša., gde je hladniji protok vazduha usmeren na bilo koji dio ili na lokalno radno mesto, a za to se naziva i puhanje. Takođe, u nekim fabrikama u vrućim radionicama stvoreni su pravi oazi, koji predstavljaju kabine visine 2-2,5 m, u koje se injektira hladan vazduh, što omogućava značajne uštede energije u poređenju sa cjelokupnom radionicom koja se mora ohladiti.
  • Međutim, protok vazduha nije uvek hladan, može biti toplo ili čak vruće., Na primer, ovakve vazdušne barijere se stvaraju na pećima, što u praksi izgleda kao ekran kroz koji se toplota peći ne širi (sličan, ali slabiji efekat se javlja kod radijatora koji se nalazi ispod prozora). Za kovače i peći raznih tipova, agresivni usmereni protok vazduha pomaže u održavanju sagorevanja ili, pri većim brzinama, povećava intenzitet.

Napomena Oba izduvna i usisna ventilacija mogu biti od dva tipa - individualna ili centralna. U prvom slučaju, sistem se nalazi iznad jednog lokalnog radnog mjesta i ima prilično uski obim obrade. U drugom slučaju, sistem se može naći iznad grupe radnih mjesta.

Izračun za lokalne izduvne sisteme

U velikoj meri, izračunavanje lokalne izduvne ventilacije vrši se koristeći formule i uzimajući u obzir mnoge parametre same prostorije, temperaturu vazduha, štetnost, snagu motora i tako dalje, iako se ovo odnosi samo na proizvodnju, a to nije uvek slučaj. Ali, ukoliko se radi o kalkulacijama, onda će nas zanimati kišobran izduvnih gasova - to je upravo ono što se prvo mora uzeti u obzir, tako da sve štetne supstance dođu do njega, a ne u blizini.

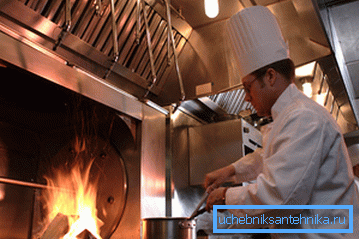

Kišobran preko šporeta u baru

Kišobran je najprikladniji uređaj za lokalne izduvne gasove, posebno za kovačke kovane, peći za pećnice, otvorene vatrene peći, vruće kupke i tako dalje - zagrejani vazduh se podiže ispod kupole, gde ulazi u ventilacioni kanal. Naravno, kišobran, prema zahtevu instrukcija, treba da bude što bliže izvoru, u svakom slučaju, koliko god je to moguće.

Poĉetna vrednost brzine protoka u radnom otvoru ovog kišobrana smatra se vrijednošću od 0,15 do 1,25 m / s. Brzina je direktno proporcionalna količini toksičnih gasova i površini preklapanja - što više gasova i manja kupola, to bi trebalo biti intenzivniji usis.

Kapacitet jedinice (m3 / h) ili zapremina izduvnog vazduha izračunava se pomoću formule L = 360abv - ovde, simboli a i b označavaju perimetar radne otvore u metrima, a simbol v u brzini protoka vazduha (m / s) u ovom otvoru.

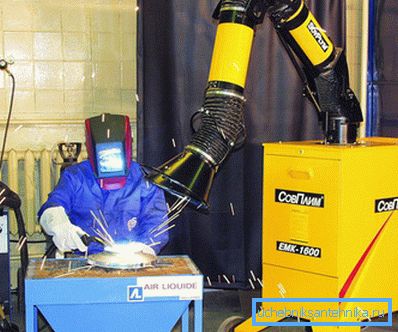

Poklopac iznad tabele za zavarivanje

Takođe su potrebni posebni proračuni za zavarivanje tabela i instalacija površina, jer je nemoguće obesiti kišobran za izduvne gasove na takvo mjesto (to će se jednostavno mešati), tako da su ovisno o potrebi potrebni lijevani oblici ili trake od dna od 250 mm do 350 mm. U takvim situacijama, za izračunavanje se koristi još jedna formula koja izgleda kao L = ko3vI, ovdje je vrednost ko koeficijenta za usisavanje kanala (slot-12, lijaka-13.2), a simbol I označava struju zavarivanja u amperima ( A)

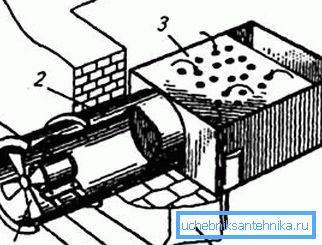

Lokalni izduvni sistem za zavarivanje (1 - ventilator, 2 - cev, 3 - tabela za zavarivanje, 4 - zid)

Za radno mesto zavarivača, ova vrsta ventilacije se može izvoditi različito, mada, prema istom principu, na primjer, može biti cijev s kišobranom povezanim sa strane, ali može biti u obliku rešetka na radnom stolu, gdje se gasovi usisavaju suprotna strana. Druga opcija je najpovoljnija za osobu koja radi tamo, jer u ovom slučaju praktično ne udiše štetne gasove. Kapacitet jedinice za pumpanje vazduha (m3 / h) treba izračunati brojem elektroda koje varalica može koristiti sat vremena, kao i prisustvom bilo kakvih štetnih supstanci u njima.

Ventilacija za mašinu za oštrenje

Od brušenja, brušenja i poliranja točkova, koji su instalirani na odgovarajućim mašinama, kada ih koristimo, pušta se puno prašine, zbog čega je izduvna ventilacija na ovim mašinama neophodna radi očuvanja zdravlja radnika. Za uklanjanje prašine i sitnih čestica abrazivnih materijala oslobođenih tokom rada, krug je pokriven kućištem, koji je, pak, povezan sa vazdušnim kanalom, na kraju je ventilator za izduvavanje određenog kapaciteta. Veoma je važno da je kanal za vazduh usmeren paralelno sa linijom kretanja prašine i abraziva, odnosno da ovaj otpad leti u pravcu unazad, bez prepreka.

Brži protok vazduha prolazi kroz kanal, što je efikasnije zaštitni poklopac. Ali se još više povećava ako je u prednjem dijelu kućišta montiran poseban vizir, koji ne omogućava prašnjavanju i abrazivnim česticama (troškovi ventilacije neće se mnogo povećavati od ugradnje vizira).

Potreba za određenom ventilacionom snagom (kapacitet u m3 / h) direktno zavisi od prečnika kruga. Ovde se koristi formula L = 1000DA - vrednost D je prečnik kruga, a vrednost A je koeficijent u zavisnosti od njegovog prečnika. Dakle, ako je D = 0,25 m, onda je koeficijent 2, ako je D = 0,6 m, onda će koeficijent biti 1,8, i tako dalje. Između ovih vrednosti možete pronaći aritmetički prosek.

Zaključak

Neće vam trebati kalkulacije kod kuće, bez obzira da li se radi o kučištu za kuvanje na ploči za kuvanje ili u kućnoj radionici iznad vašeg radnog mesta. Ako se gotovinske jedinice prodaju za kuhinje, lokalna ventilacija obično se sastavlja nezavisno u radionici i njegova snaga se obično određuje testiranjem.
